El documento describe diferentes elementos de cableado estructurado como tomas de datos, faceplates, jacks RJ-45, plugs RJ-45, patch panels, switches, routers, racks y tarjetas de red. Cada elemento se define, explica su función en el cableado estructurado y sus especificaciones técnicas más importantes. Todos estos elementos pertenecen a la capa física u otras capas bajas del modelo OSI.

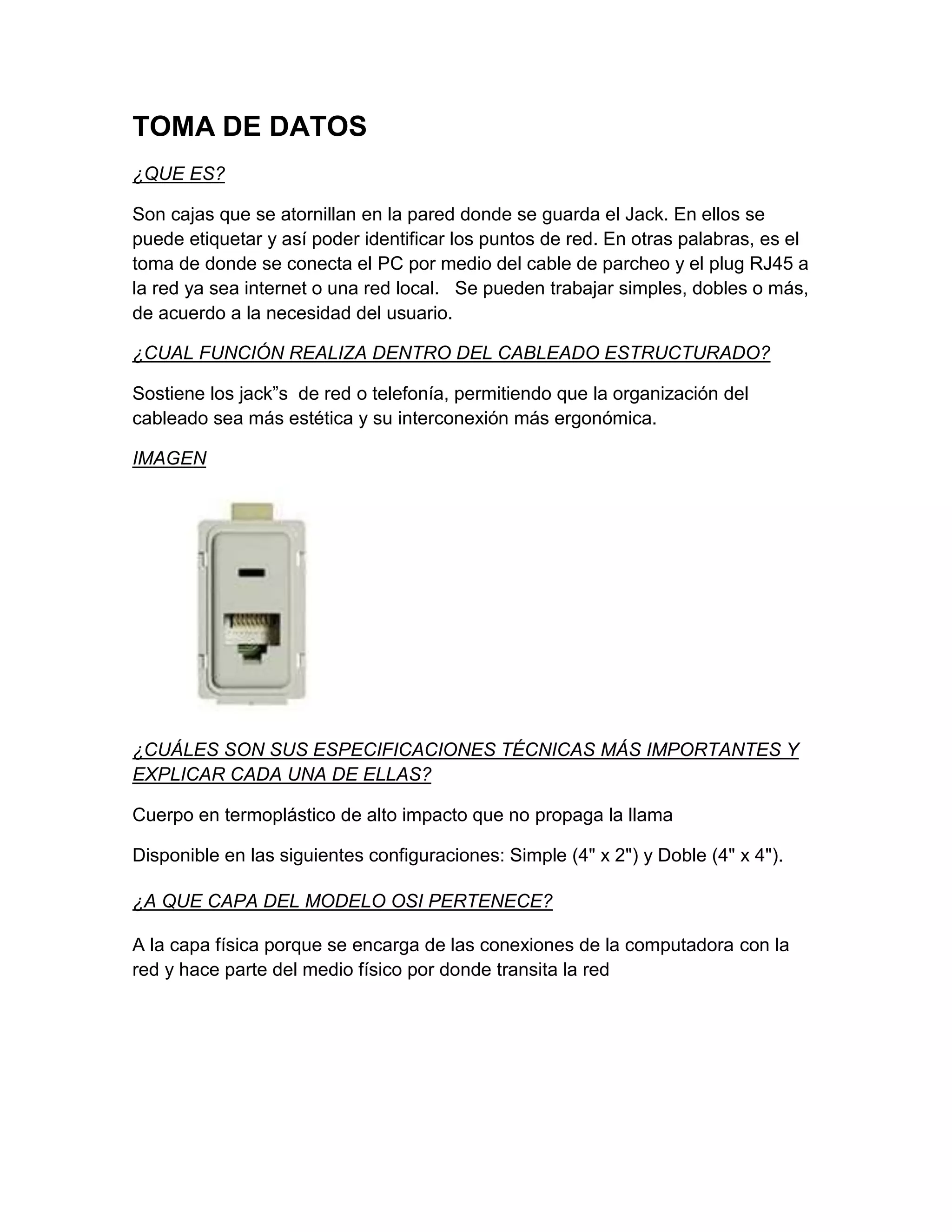

1. TOMA DE DATOS<br />¿QUE ES? <br />Son cajas que se atornillan en la pared donde se guarda el Jack. En ellos se puede etiquetar y así poder identificar los puntos de red. En otras palabras, es el toma de donde se conecta el PC por medio del cable de parcheo y el plug RJ45 a la red ya sea internet o una red local. Se pueden trabajar simples, dobles o más, de acuerdo a la necesidad del usuario.<br />¿CUAL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Sostiene los jack”s de red o telefonía, permitiendo que la organización del cableado sea más estética y su interconexión más ergonómica.<br />IMAGEN <br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICAR CADA UNA DE ELLAS?<br />Cuerpo en termoplástico de alto impacto que no propaga la llama<br />Disponible en las siguientes configuraciones: Simple (4\"
x 2\"
) y Doble (4\"
x 4\"

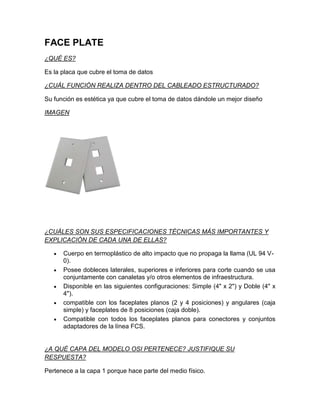

). <br />¿A QUE CAPA DEL MODELO OSI PERTENECE?<br />A la capa física porque se encarga de las conexiones de la computadora con la red y hace parte del medio físico por donde transita la red<br />FACE PLATE<br />¿QUÉ ES?<br />Es la placa que cubre el toma de datos<br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Su función es estética ya que cubre el toma de datos dándole un mejor diseño<br />IMAGEN <br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />Cuerpo en termoplástico de alto impacto que no propaga la llama (UL 94 V-0).<br />Posee dobleces laterales, superiores e inferiores para corte cuando se usa conjuntamente con canaletas y/o otros elementos de infraestructura.<br />Disponible en las siguientes configuraciones: Simple (4\"
x 2\"
) y Doble (4\"
x 4\"

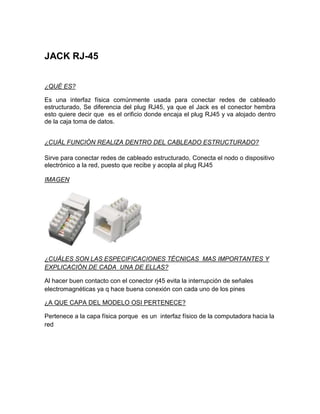

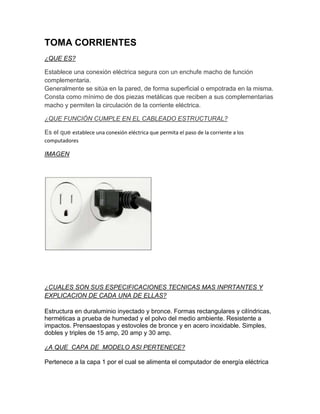

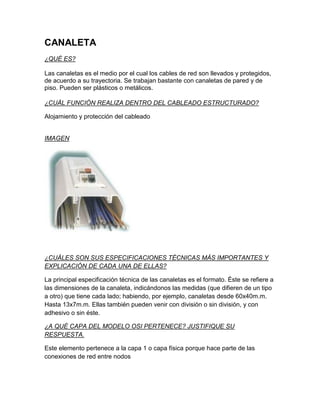

).<br />compatible con los faceplates planos (2 y 4 posiciones) y angulares (caja simple) y faceplates de 8 posiciones (caja doble).<br />Compatible con todos los faceplates planos para conectores y conjuntos adaptadores de la línea FCS.<br />¿A QUÉ CAPA DEL MODELO OSI PERTENECE? JUSTIFIQUE SU RESPUESTA?<br />Pertenece a la capa 1 porque hace parte del medio físico.<br />JACK RJ-45<br />¿QUÉ ES?<br />Es una interfaz física comúnmente usada para conectar redes de cableado estructurado, Se diferencia del plug RJ45, ya que el Jack es el conector hembra esto quiere decir que es el orificio donde encaja el plug RJ45 y va alojado dentro de la caja toma de datos.<br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Sirve para conectar redes de cableado estructurado, Conecta el nodo o dispositivo electrónico a la red, puesto que recibe y acopla al plug RJ45<br />IMAGEN<br />¿CUÁLES SON LAS ESPECIFICACIONES TÉCNICAS MAS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />Al hacer buen contacto con el conector rj45 evita la interrupción de señales electromagnéticas ya q hace buena conexión con cada uno de los pines <br />¿A QUE CAPA DEL MODELO OSI PERTENECE?<br />Pertenece a la capa física porque es un interfaz físico de la computadora hacia la red <br />TOMA CORRIENTES<br />¿QUE ES?<br />Establece una conexión eléctrica segura con un enchufe macho de función complementaria.Generalmente se sitúa en la pared, de forma superficial o empotrada en la misma. Consta como mínimo de dos piezas metálicas que reciben a sus complementarias macho y permiten la circulación de la corriente eléctrica.<br />¿QUE FUNCIÓN CUMPLE EN EL CABLEADO ESTRUCTURAL?<br />Es el que establece una conexión eléctrica que permita el paso de la corriente a los computadores<br />IMAGEN<br />¿CUALES SON SUS ESPECIFICACIONES TECNICAS MAS INPRTANTES Y EXPLICACION DE CADA UNA DE ELLAS?<br />Estructura en duraluminio inyectado y bronce. Formas rectangulares y cilíndricas, herméticas a prueba de humedad y el polvo del medio ambiente. Resistente a impactos. Prensaestopas y estovoles de bronce y en acero inoxidable. Simples, dobles y triples de 15 amp, 20 amp y 30 amp.<br />¿A QUE CAPA DE MODELO ASI PERTENECE?<br />Pertenece a la capa 1 por el cual se alimenta el computador de energía eléctrica<br />CANALETA<br />¿QUÉ ES?<br />Las canaletas es el medio por el cual los cables de red son llevados y protegidos, de acuerdo a su trayectoria. Se trabajan bastante con canaletas de pared y de piso. Pueden ser plásticos o metálicos.<br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Alojamiento y protección del cableado<br />IMAGEN <br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />La principal especificación técnica de las canaletas es el formato. Éste se refiere a las dimensiones de la canaleta, indicándonos las medidas (que difieren de un tipo a otro) que tiene cada lado; habiendo, por ejemplo, canaletas desde 60x40m.m. Hasta 13x7m.m. Ellas también pueden venir con división o sin división, y con adhesivo o sin éste.<br />¿A QUÉ CAPA DEL MODELO OSI PERTENECE? JUSTIFIQUE SU RESPUESTA.<br />Este elemento pertenece a la capa 1 o capa física porque hace parte de las conexiones de red entre nodos<br />CABLE DE PARCHEO<br />¿QUÉ ES?<br />Es un tipo de cable utilizado para conectar un dispositivo electrónico a una red. Su conector es el RJ-45<br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Permite la comunicación entre nodos porque es allí por donde circula físicamente la información a través de señales eléctricas.<br />IMAGEN FÍSICA <br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />La longitud. Pueden ser desde muy cortos o tener hasta 100 metros máximo. A medida que aumenta la longitud los cables son más gruesos y suelen tener apantallamiento para evitar la pérdida de señal y las interferencias. <br />Los parámetros eléctricos que se miden son:<br />-Atenuación en función de la frecuencia (db)<br />-Impedancia característica del cable (Ohm)<br />-Acoplamiento del punto mas cercano (NEXT- db)<br />-Relación entre Atenuación y Crostalk (ACR- db)<br />-Capacitancia (pf/m)<br />-Resistencia en DC (Ohm/m)<br />-Velocidad de propagación nominal (% en relación C)<br />¿A QUÉ CAPA DEL MODELO OSI PERTENECE? JUSTIFIQUE SU RESPUESTA.<br />Pertenece a la capa 1 o capa física porque es el medio físico por donde viaja la información.<br />CABLEADO PERMANENTE<br />¿QUE ES CABLEADO PERMANENTE?<br />Es el cable que esta colocado por toda la red de datos es el cable que no se puede mover o que siempre es permanente por que es el cableado que va desde el modem hasta cada toma de datos. <br />¿QUE FUNCIÓN CUMPLE EN EL CABLEADO ESTRUCTURAL?<br />Es el cableado encargado de llevar los datos desde la toma de datos hasta el modem. <br />IMAGEN<br />¿CUALES SON SUS ESPECIFICACIONES TÉCNICAS MAS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />Los materiales para utilizar serán nuevos, de fabricación inferior a un año, homologados por el CIDET y cumplirán, como mínimo, con lo exigido en estas especificaciones. La firma proponente podrá ofrecer productos que tengan características equivalentes a las aquí especificadas siempre y cuando cumplan normas internacionales aceptadas en Colombia. <br />¿A QUÉ CAPA DE MODELO OSI PERTENECE ?<br />Pertenece a la capa 3 porque es el encargado de llevar los datos desde el computador hasta el Router<br />PLUG RJ-45<br />¿QUÉ ES?<br />El RJ45 es la ficha plástica transparente que tiene 8 contactos para introducir los 4 pares del cable utp de red, sirve para las conexiones de internet de banda ancha desde el modem al router y luego al switch y de este a las distintas PCs que componen una red, <br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Permite conectar el cable patchcord al Jack RJ-45 y al dispositivo electrónico. Y de esta manera se logra la conexión de los nodos a una red.<br />IMAGEN <br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />* Cuerpo de termoplástico de alto impacto (UL 94 V-0).<br />* Vías de contacto producidas con bronce fosforoso con coberturas de -2,54 micrómetros de níquel y 1,27 micrómetros de oro.<br />* Cumple la FCC 68.5 (EMI - Interferencia Electromagnética).<br />* Contactos adecuados para colocación de conectores sólidos o flexibles.<br />¿A QUÉ CAPA DEL MODELO OSI PERTENECE? JUSTIFIQUE SU RESPUESTA.<br />Pertenece a la capa 1 porque hace parte del medio físico por donde circula la información.<br />PATCH PANEL <br />¿QUÉ ES?<br />Los llamados Patch Panel son utilizados en algún punto de una red informática donde todos los cables de red terminan. Se puede definir como paneles donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones.<br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />El Patch Panel es el elemento encargado de recibir todos los cables del cableado estructurado. Sirve como un organizador de las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos de la conectividad puedan ser fácilmente incorporados al sistema.<br />IMAGEN<br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />-Facilitan la conexión cruzada y/o la interconexión por medio de cordones de parcheo<br />-Poseen salidas modulares puerto por puerto que permitan albergar diferentes tipos de conectores (UTP, STP, fibra óptica, Coaxial, Tipo F, de audio RCA<br />etc.).<br />-Disponibles en versiones angulados y planos.<br />-hecho en configuraciones de 24 puertos en 1 RU.<br />¿A QUÉ CAPA DEL MODELO OSI PERTENECE? JUSTIFIQUE SU RESPUESTA.<br />Pertenece a la capa 3 porque es el encargado de llevar los datos desde el rack al router y luego al PC<br />SWITCH<br />¿QUE ES?<br />Los switches son dispositivos que filtran y encaminan paquetes de datos entre segmentos (sub-redes) de redes locales. Es un dispositivo digital de lógica de interconexión de redes de computadores. Conformados por microprocesadores tradicionales, permitiendo con esto una mayor velocidad en la conmutación.<br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.<br />IMAGEN<br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />10BASE-T/100BASE-TX/1000BASE-T con auto-negociación<br />4 puertos Gigabit de uso dual 10/100/1000 o SFP<br />2 ranuras traseras para módulos 10-Gigabit de 2 puertos<br />Conexión local CX4 o basada en XFP<br />Capacidad de switching de hasta 176 Gbps con velocidad de transmisión de hasta<br />131.2 Mpps<br />Rounting basado en hardware y dinámico<br />¿A QUÉ CAPA DEL MODELO OSI PERTENECE? JUSTIFIQUE SU RESPUESTA.<br />Operan en la capa de enlace (capa 2) del modelo OSI, debiendo ser independientes de los protocolos de capa superior.<br />ROUTER<br />¿QUE ES?<br />El Router o enrutador es un dispositivo de hardware que marca el camino más adecuado para la transmisión de mensajes en una red completa. <br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.<br />IMAGEN<br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />Inalámbrico - 802.11b/g - sobremesa<br />Ethernet, Fast Ethernet, IEEE 802.11b, IEEE 802.11g<br />2.4 GHz<br />54 Mbps<br />HTTP<br />¿A QUÉ CAPA DEL MODELO OSI PERTENECE? JUSTIFIQUE SU RESPUESTA.<br />Pertenece a la capa 3 del modelo OSI. Es el que lleva los datos al PC<br />RACK<br />¿QUE ES?<br />Un rack es un bastidor destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sea compatible con equipamiento de cualquier fabricante, siendo la medida más normalizada la de 19 pulgadas, 19\"

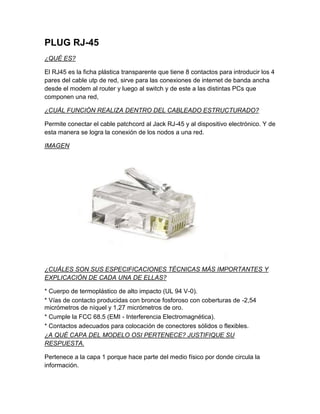

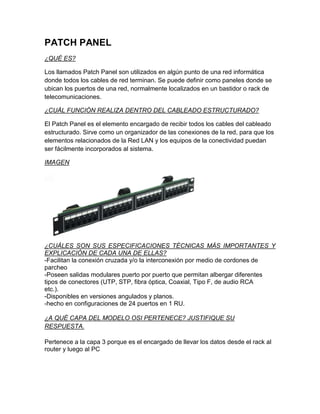

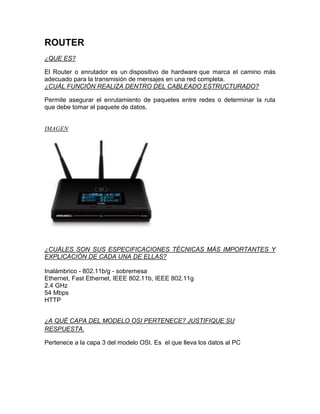

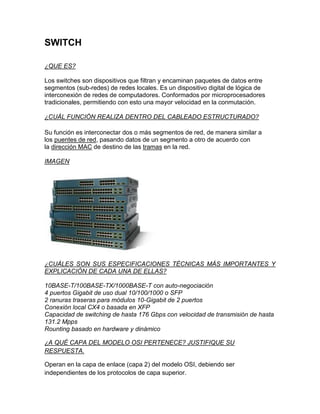

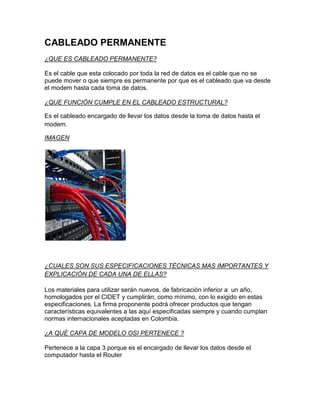

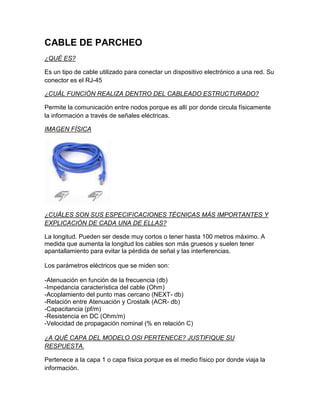

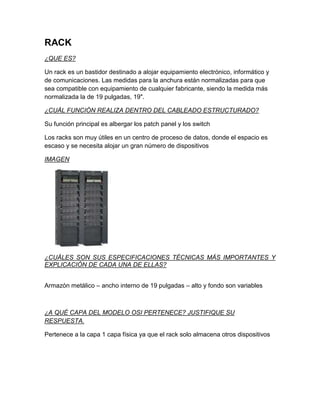

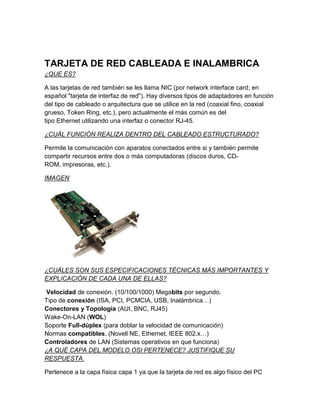

.<br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Su función principal es albergar los patch panel y los switch<br />Los racks son muy útiles en un centro de proceso de datos, donde el espacio es escaso y se necesita alojar un gran número de dispositivos<br />IMAGEN<br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br />Armazón metálico – ancho interno de 19 pulgadas – alto y fondo son variables<br />¿A QUÉ CAPA DEL MODELO OSI PERTENECE? JUSTIFIQUE SU RESPUESTA.<br />Pertenece a la capa 1 capa física ya que el rack solo almacena otros dispositivos<br />TARJETA DE RED CABLEADA E INALAMBRICA<br />¿QUE ES?<br />A las tarjetas de red también se les llama NIC (por network interface card; en español \"
tarjeta de interfaz de red\"
). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.<br />¿CUÁL FUNCIÓN REALIZA DENTRO DEL CABLEADO ESTRUCTURADO?<br />Permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc.).<br />IMAGEN<br />¿CUÁLES SON SUS ESPECIFICACIONES TÉCNICAS MÁS IMPORTANTES Y EXPLICACIÓN DE CADA UNA DE ELLAS?<br /> Velocidad de conexión. (10/100/1000) Megabits por segundo.Tipo de conexión (ISA, PCI, PCMCIA, USB, Inalámbrica…)Conectores y Topología (AUI, BNC, RJ45)Wake-On-LAN (WOL)Soporte Full-dúplex (para doblar la velocidad de comunicación)Normas compatibles. (Novell NE, Ethernet, IEEE 802.x…)Controladores de LAN (Sistemas operativos en que funciona)¿A QUÉ CAPA DEL MODELO OSI PERTENECE? JUSTIFIQUE SU RESPUESTA.<br />Pertenece a la capa física capa 1 ya que la tarjeta de red es algo físico del PC<br />tomas de datos16Face plate19 14 dobles y 4 cuádruplesJacks RJ4544Tomas corrientes20canaleta36,40 metrosCables de parcheo45Plug RJ4544Patch panel2 de 24 puertosswitch2 de 24 router2rack1 de 19 pulgadas<br /> <br /> SALA DE SITEMAS # 2<br /> <br /> 11 MT <br />5391153472180<br />7 M<br />ENTRE CADA TOMA AY UNA LONGITUD DE 1,90 CM <br />LOS CUDROS NEGROS SON LOS TOMAS DE DATOS Y DE CORRIENTE<br />JUAN CAMILO GARCIA – LAURA MEDINA- DIEGO VALLEJO RAMIREZ 11-2 GABO<br />
