El cable de par trenzado consiste en dos aislantes entrelazados para reducir interferencias. El entrelazado aumenta el área de bucle entre los cables para disminuir el acoplamiento eléctrico. Los cables suelen llevar señales paralelas que se combinan mediante sustracción para eliminar ruido. La tasa de trenzado define la atenuación de la diafonía.

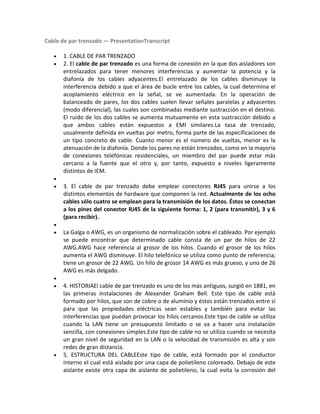

1. Cable de par trenzado — PresentationTranscript
1. CABLE DE PAR TRENZADO
2. El cable de par trenzado es una forma de conexión en la que dos aisladores son
entrelazados para tener menores interferencias y aumentar la potencia y la
diafonía de los cables adyacentes.El entrelazado de los cables disminuye la
interferencia debido a que el área de bucle entre los cables, la cual determina el
acoplamiento eléctrico en la señal, se ve aumentada. En la operación de
balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes
(modo diferencial), las cuales son combinadas mediante sustracción en el destino.
El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a
que ambos cables están expuestos a EMI similares.La tasa de trenzado,
usualmente definida en vueltas por metro, forma parte de las especificaciones de
un tipo concreto de cable. Cuanto menor es el número de vueltas, menor es la
atenuación de la diafonía. Donde los pares no están trenzados, como en la mayoría
de conexiones telefónicas residenciales, un miembro del par puede estar más
cercano a la fuente que el otro y, por tanto, expuesto a niveles ligeramente
distintos de IEM.
3. El cable de par trenzado debe emplear conectores RJ45 para unirse a los
distintos elementos de hardware que componen la red. Actualmente de los ocho
cables sólo cuatro se emplean para la transmisión de los datos. Éstos se conectan
a los pines del conector RJ45 de la siguiente forma: 1, 2 (para transmitir), 3 y 6
(para recibir).
La Galga o AWG, es un organismo de normalización sobre el cableado. Por ejemplo
se puede encontrar que determinado cable consta de un par de hilos de 22
AWG.AWG hace referencia al grosor de los hilos. Cuando el grosor de los hilos
aumenta el AWG disminuye. El hilo telefónico se utiliza como punto de referencia;
tiene un grosor de 22 AWG. Un hilo de grosor 14 AWG es más grueso, y uno de 26
AWG es más delgado.
4. HISTORIAEl cable de par trenzado es uno de los más antiguos, surgió en 1881, en
las primeras instalaciones de Alexander Graham Bell. Este tipo de cable está
formado por hilos, que son de cobre o de aluminio y éstos están trenzados entre sí
para que las propiedades eléctricas sean estables y también para evitar las
interferencias que puedan provocar los hilos cercanos.Este tipo de cable se utiliza
cuando la LAN tiene un presupuesto limitado o se va a hacer una instalación
sencilla, con conexiones simples.Este tipo de cable no se utiliza cuando se necesita
un gran nivel de seguridad en la LAN o la velocidad de transmisión es alta y son
redes de gran distancia.
5. ESTRUCTURA DEL CABLEEste tipo de cable, está formado por el conductor
interno el cual está aislado por una capa de polietileno coloreado. Debajo de este
aislante existe otra capa de aislante de polietileno, la cual evita la corrosión del

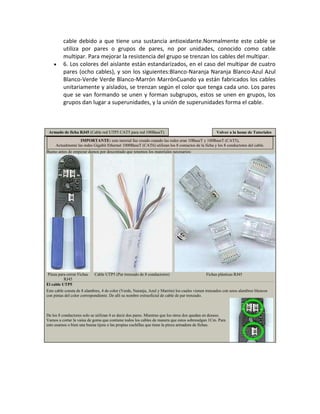

2. cable debido a que tiene una sustancia antioxidante.Normalmente este cable se
utiliza por pares o grupos de pares, no por unidades, conocido como cable
multipar. Para mejorar la resistencia del grupo se trenzan los cables del multipar.
6. Los colores del aislante están estandarizados, en el caso del multipar de cuatro
pares (ocho cables), y son los siguientes:Blanco-Naranja Naranja Blanco-Azul Azul
Blanco-Verde Verde Blanco-Marrón MarrónCuando ya están fabricados los cables
unitariamente y aislados, se trenzan según el color que tenga cada uno. Los pares
que se van formando se unen y forman subgrupos, estos se unen en grupos, los
grupos dan lugar a superunidades, y la unión de superunidades forma el cable.
Armado de ficha RJ45 (Cable red UTP5 CAT5 para red 100BaseT) Volver a la home de Tutoriales
IMPORTANTE: este tutorial fue creado cuando las redes eran 10BaseT y 100BaseT (CAT5),
Actualmente las redes Gigabit Ethernet 1000BaseT (CAT6) utilizan los 8 contactos de la ficha y los 8 conductores del cable.
Bueno antes de empezar damos por descontado que tenemos los materiales necesarios:
Pinza para cerrar Fichas Cable UTP5 (Par trenzado de 8 conductores) Fichas plásticas RJ45
RJ45
El cable UTP5
Este cable consta de 8 alambres, 4 de color (Verde, Naranja, Azul y Marrón) los cuales vienen trenzados con unos alambres blancos
con pintas del color correspondiente. De allí su nombre extraoficial de cable de par trenzado.
De los 8 conductores solo se utilizan 4 es decir dos pares. Mientras que los otros dos quedan en desuso.
Vamos a cortar la vaina de goma que contiene todos los cables de manera que estos sobresalgan 1Cm. Para
esto usamos o bien una buena tijera o las propias cuchillas que tiene la pinza armadora de fichas.

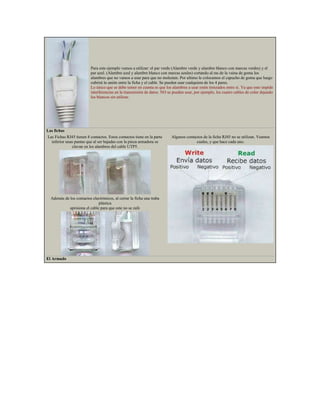

3. Para este ejemplo vamos a utilizar: el par verde (Alambre verde y alambre blanco con marcas verdes) y el
par azul. (Alambre azul y alambre blanco con marcas azules) cortando al ras de la vaina de goma los
alambres que no vamos a usar para que no molesten. Por ultimo le colocamos el capucho de goma que luego
cubrirá la unión entre la ficha y el cable. Se pueden usar cualquiera de los 4 pares.
Lo único que se debe temer en cuenta es que los alambres a usar estén trenzados entre si. Ya que esto impide
interferencias en la transmisión de datos. NO se pueden usar, por ejemplo, los cuatro cables de color dejando
los blancos sin utilizar.
Las fichas
Las Fichas RJ45 tienen 8 contactos. Estos contactos tiene en la parte Algunos contactos de la ficha RJ45 no se utilizan. Veamos
inferior unas puntas que al ser bajadas con la pinza armadora se cuales, y que hace cada uno.
clavan en los alambres del cable UTP5.
Además de los contactos electrónicos, al cerrar la ficha una traba
plástica
aprisiona el cable para que este no se zafe
El Armado

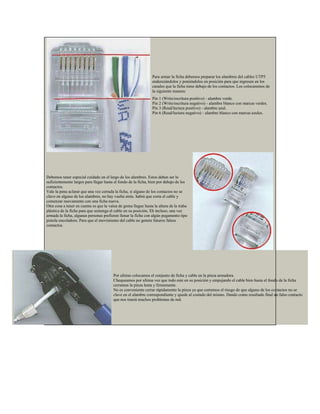

4. Para armar la ficha debemos preparar los alambres del cables UTP5
enderezándolos y poniéndolos en posición para que ingresen en los
canales que la ficha tiene debajo de los contactos. Los colocaremos de
la siguiente manera:
Pin 1 (Write/escritura positivo) - alambre verde.
Pin 2 (Write/escritura negativo) - alambre blanco con marcas verdes.
Pin 3 (Read/lectura positivo) - alambre azul.
Pin 6 (Read/lectura negativo) - alambre blanco con marcas azules.
Debemos tener especial cuidado en el largo de los alambres. Estos deben ser lo
suficientemente largos para llegar hasta el fondo de la ficha, bien por debajo de los
contactos.
Vale la pena aclarar que una vez cerrada la ficha, si alguno de los contactos no se
clavo en alguno de los alambres, no hay vuelta atrás. habrá que corta el cable y
comenzar nuevamente con una ficha nueva.
Otra cosa a tener en cuenta es que la vaina de goma llegue hasta la altura de la traba
plástica de la ficha para que sostenga el cable en su posición. Eh incluso, una vez
armada la ficha, algunas personas prefieren llenar la ficha con algún pegamento tipo
pistola encoladora. Para que el movimiento del cable no genere futuros falsos
contactos.
Por ultimo colocamos el conjunto de ficha y cable en la pinza armadora.
Chequeamos por ultima vez que todo este en su posición y empujando el cable bien hasta el fondo de la ficha
cerramos la pinza lenta y firmemente.
No es conveniente cerrar rápidamente la pinza ya que corremos el riesgo de que alguno de los contactos no se
clave en el alambre correspondiente y quede al costado del mismo. Dando como resultado final un falso contacto
que nos traerá muchos problemas de red.
