La topología híbrida combina diferentes tipos de topologías como estrella, bus y anillo para formar una red compleja. Se utiliza cuando una sola topología no es suficiente debido a la escala o complejidad de la red. Presenta ventajas como aprovechar las características de varias topologías pero también desventajas como mayor costo de administración y mantenimiento.

2.  Forma lógica de una red se define como la forma de tender el cable a
estaciones de trabajo individuales; por muros, suelos y techos del edificio.
Existe un número de factores a considerar para determinar cual topología
es la más apropiada para una situación dada.

3. Red cuya topología se
caracteriza por tener un único
canal de comunicaciones
llamado bus troncal o backbone
se conecta en los diferentes
dispositivos o demás nodos.
LOS NODOS SE CONECTAN A UN MEDIO
DE TRANSMISION COMUN POR MEDIO DE
UN ADAPTADOR DE INTERFAZ.
CARACTERISTICAS
LOS NODOS DEFECTUOSOS, NO
AFECTAN LA OPERACION DEL RESTO
DE LA RED
LA CONEXION Y DESCONEXION DE
NODOS, NO REQUIERE DIVIDIR EL BUS
(NO SIEMPRE).
CADA NODO ESCUCHA TODO EL
TRAFICO SOBRE LA RED Y TOMA SOLO
LOS DATOS DIRIGIDOS A EL (TIENEN SU
DIRECCION)

4. Facilidad de
implementación
Crecimiento y
simplicidad de
arquitectura
Longitudes de canal
limitadas
Un problema en el
canal usualmente
degrada la red
VENTAJAS DESVENTAJAS

5. Consta de dos anillos concéntricos
donde cada red esta conectada aun o
mas anillos aunque los dos anillos no
estén conectados entre si.
• Un anillo primario: es similar al anillo principal de
un Token Ring.
• Un anillo secundario: es similar l anillo de backup
de Token Ring.
• Esta topología de anillo doble tiene un límite
máximo de 500 estaciones.
• También tiene un a distancia que la separa de 2
Km entre estacione y una distancia máxima total
de 100 Km.
CARACTERISTICAS

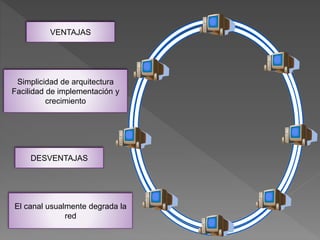

6. Simplicidad de arquitectura
Facilidad de implementación y
crecimiento
El canal usualmente degrada la
red
VENTAJAS
DESVENTAJAS

7. Es la forma
física en que
todas las
estaciones
eran
conectadas a
un solo nodo
central.
CARACTERISTICAS
TODOS LOS NODOS SE CONECTAN
RADIALMENTE A UN NODO
CENTRAL (FUERTE DEPENDENCIA)
LOS DATOS SON CONMUTADOS
POR EL NODO CENTRAL
(SOBRECARGA DE TRABAJO POR
LAS COMUNICACIONES)
LOS CAMBIOS EN LA
CONFIGURACION SE HACEN SOLO
EN EL NODO CENTRAL.
FUE LA TOPOLOGIA MAS UTILIZADA
(SOBRE TODO EN LAS REDES
ORIENTADAS A TERMINALES)
NUMERO DE ENLACES = N-1
(N=Número de nodos

8. • La ruptura de algún cable o fallo
de un nodo altera el
funcionamiento de toda la red, al
igual que las distorsiones afectan
a toda la red.
• La topología en anillo utiliza más
cable que la topología en bus
pero menos que la topología en
estrella.
• En algunos tipos de topología en
anillo es necesario bajar todo el
sistema para agregar nodos.
DESVENTAJAS
VENTAJAS
• La mayor ventaja que posee es el
costo, pues para crearla, basta
con que los equipos cuenten con
tarjetas de red y con que exista
un cable coaxial que una un
punto con otro.

9. VENTAJAS
DESVENTAJA
S
Si el hub falla la red no
tiene comunicación si el
nodo central falla toda la
red se desconecta
Permite la comunicación
de los demás nodos,
presenta medios para
prevenir problemas
Mantenimiento económico

10. La topología de anillo se compone de un solo anillo
formado por computadoras y cables. El anillo, como
su propio nombre indica, consiste en conectar
linealmente entre sí todos los ordenadores, en un
bucle cerrado.
CARACTERISTICAS
Bucle: el cual se utiliza para designar
anillos en los que el control de acceso
está centralizado (una de las estaciones
se encarga de controlar el acceso de la
red).
Anillo: el cual se utiliza cuando el control de
acceso está distribuido por toda la red. Como
las características de uno y otro tipo de la red
son prácticamente las mismas, utilizamos el
término anillo para las dos.

11. La red en árbol es una topología de red en la que
los nodos están colocados en forma de árbol.
Desde una visión topológica, es parecida a una
serie de redes en estrella interconectadas salvo en
que no tiene un nodo central.
CARACTERISTICAS
La conexión en árbol es parecida a
una serie de redes en estrella
interconectadas salvo en que no tiene
un nodo central.
Esta topología puede tomarse como la combinación
de varias topologías en estrella. En esta topología las
ramificaciones se extienden a partir de un punto raíz,
a tantas ramificaciones como sean posibles, según
las características del árbol.

12. VENTAJAS
Permite priorizar y aislar las
comunicaciones de distintas
computadoras
Se requiere más cable.
Se permite conectar más dispositivos gracias a
la inclusión de concentradores secundarios
Si se viene abajo el segmento principal todo el
segmento se viene abajo con él
DESVENTAJAS
El Hub central al retransmitir las señales amplifica la
potencia e incrementa la distancia a la que puede
viajar la señal.
La medida de cada segmento viene
determinada por el tipo de cable utilizado

14. En la que cada nodo esta
conectado a todos los nodos de
esta manera es posible llevar los
mensajes de un nodo a otro por
diferentes caminos.
CARACTERISTICAS
Enlaza de manera física los
ordenadores.
Es utilizada en pequeñas redes Esta topología puede funcionar
también de manera inalámbrica.
Cada ordenador tiene sus propias
conexiones con los demás
ordenadores.

15. DESVENTAJASVENTAJAS
Ofrece una
redundancia y
fiabilidad superior
Son ruteables
Es de baja eficiencia
de las conexiones y
enlaces debido a la
existencia de enlaces
redundantes

16. Las topologías
mixtas son aquellas
en las que se aplica
una mezcla entre
alguna de las otras
topologías : bus,
estrella o anillo.
Principalmente
podemos encontrar
dos topologías
mixtas: Estrella - Bus
y Estrella - Anillo.
CARACTERISTICAS
Una caracteristica muy
importante que tiene esta
topoligia es que se puede
conectar a redes de diferentes
lenguajes y sistemas
operativos.
En esta topologia no existe un
patron obvio de enlace y
nodos. el cableado no sigue un
modelo determinado; De los
nodos salen cantidades
variables, las redes que se
encuentran en las primeras
etapas de construcción

17. VENTAJAS
DESVENTAJAS
Combina las ventajas de las
que disponen otras redes
Puede ser difícil de configurar,
dependiendo de la complejidad
de las redes a combinar.

18. La topología híbrida es
una de las más
frecuentes y se deriva
de la unión de varios
tipos de topologías de
red, de aquí el nombre
de híbridas.. Ejemplos
de topologías híbridas
serían: en árbol,
estrella-estrella, bus-
estrella

19. Caracteristicas
se combina en dos o mas
topologías para formar un
diseño de red completo
Su implantación se debe a la
complejidad de la solución de red o
bien al aumento del numero de
dispositivos lo que hace necesario
establecer una topología de este tipo
Rara vez, se diseñan las redes
utilizando un solo tipo de
topología

20. ventajas
Tienen un costo muy
elevado debido a su
administración y
mantenimiento, ya que
cuentan con segmentos
de diferentes tipos.
Su implementación se
debe a la complejidad de
la solución de red, o bien
al aumento en el número
de dispositivos, lo que
hace necesario establecer
una topología
Desventajas
