Este documento describe diferentes tipos de topologías de red y sus medios de transmisión. Resume las principales topologías físicas como bus, anillo, estrella y malla, así como topologías lógicas como broadcast y token. También explica conceptos como bridges y switches.

1. Topologías y sus medios de transmisión ERIKA MARLENE VILLALOBOS FRANCO

2. JOHANA ANDREA VARGAS QUIÑONES

3. LEONELA ALEXADRA RUEDA MENDOZA

4. CARLOS MARIO ZULUAGA LOPEZ

5. HECTOR DANIEL MORALES GARCIAQUE ES LA TOPOLOGIA EN UNA REDALELa topología de una red es el arreglo físico o lógico en el cual los dispositivos o nodos de una red (computadoras, impresoras, servidores, hubs, switches, enrutadores, etc.) se interconectan entre sí sobre un medio de comunicación.

6. MEDIOS DE TRANSMISION UTILIZADOSPOR LAS REDESERIKAMedios Guiados: cable coaxial, cable par trenzado, fibra oacute; óptica y otro tipos.Medios No Guiados: radio, infrarrojos, microondas, láser y redes inalámbricas

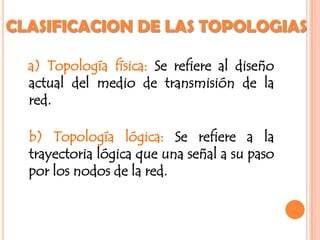

7. CLASIFICACION DE LAS TOPOLOGIASa) Topología física: Se refiere al diseño actual del medio de transmisión de la red.b) Topología lógica: Serefiere a la trayectoria lógica que una señal a su paso por los nodos de la red.ERIKA

8. Topologías físicasANDREAUna topología de bus circular usa un solo cable backbone que debe terminarse en ambos extremos. Todos los hosts se conectan directamente a este backbone.La topología de anillo conecta un host con el siguiente y al último host con el primero. Esto crea un anillo físico de cable.La topología en estrella conecta todos los cables con un punto central de concentración.Una topología en estrella extendida conecta estrellas individuales entre sí mediante la conexión de hubs o switches. Esta topología puede extender el alcance y la cobertura de la red.

9. Una topología jerárquica o arbol es similar a una estrella extendida. Pero en lugar de conectar los HUBS o switches entre sí, el sistema se conecta con un computador que controla el tráfico de la topología.La topología de malla se implementa para proporcionar la mayor protección posible para evitar una interrupción del servicio. El uso de una topología de malla en los sistemas de control en red de una planta nuclear sería un ejemplo excelente. En esta topología, cada host tiene sus propias conexiones con los demás hosts. Aunque Internet cuenta con múltiples rutas hacia cualquier ubicación, no adopta la topología de malla completa.CARLOS

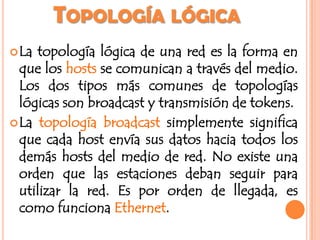

10. Topología lógicaDANIELLa topología lógica de una red es la forma en que los hosts se comunican a través del medio. Los dos tipos más comunes de topologías lógicas son broadcast y transmisión de tokens.La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. No existe una orden que las estaciones deban seguir para utilizar la red. Es por orden de llegada, es como funciona Ethernet.

11. Topología en busALERed cuya topología se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

12. CaracterísticasLa topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre si. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente. La ruptura del cable hace que los hosts queden desconectados.ALE

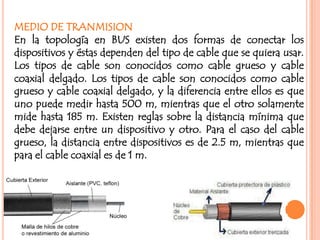

13. MEDIO DE TRANMISIONEn la topología en BUS existen dos formas de conectar los dispositivos y éstas dependen del tipo de cable que se quiera usar. Los tipos de cable son conocidos como cable grueso y cable coaxial delgado.Los tipos de cable son conocidos como cable grueso y cable coaxial delgado, y la diferencia entre ellos es que uno puede medir hasta 500 m, mientras que el otro solamente mide hasta 185 m. Existen reglas sobre la distancia mínima que debe dejarse entre un dispositivo y otro. Para el caso del cable grueso, la distancia entre dispositivos es de 2.5 m, mientras que para el cable coaxial es de 1 m. ALE

14. ConstrucciónLos extremos del cable se terminan con una resistencia de acople denominada terminador, que además de indicar que no existen más ordenadores en el extremo, permiten cerrar el bus por medio de un acople de impedancias.VentajasFacilidad de implementación. • Económica. • Simplicidad en la arquitectura.DesventajasLongitudes de canal limitadas. • Un problema en el canal usualmente degrada toda la red. • El desempeño se disminuye a medida que la red crece. • El canal requiere ser correctamente cerrado (caminos cerrados). • Altas pérdidas en la transmisión debido a colisiones entre mensajes.ALE

15. Topología en anilloERIKALa topología en anillo es una red punto a punto donde los dispositivos se conectan en un círculo irrompible formado por un concentrador, que es el encargado de formar eléctricamente el anillo en la medida en que se insertan los dispositivos.MEDIO DE TRANSMISION La red con topología anillo generalmente utiliza como medio de transmisión el par enrollado (comunicación telefónica) con una velocidad de 4Mb/s, usando un protocolo de acceso message slot en una Token-Ring.

16. VENTAJASNo existen colisiones, Pues cada paquete tienen una cabecera o TOKEN que identifica al destino.DESVENTAJASLa caída de una estación interrumpe toda la red. Actualmente no hay conexiones físicas entre estaciones, sino que existen centrales de cableado MAU que implementa la lógica de anillo sin que estén conectadas entre si evitando las caídas.Es cara, llegando a costar una placa de red lo que una estación de trabajo.ERIKA

17. TOPOLOGIA DOBLE ANILLOANDREAconsta de dos anillos concéntricos, donde cada host de la red está conectado a ambos anillos, aunque los dos anillos no están conectados directamente entre sí. Es análoga a la topología de anillo, con la diferencia de que, para incrementar la confiabilidad y flexibilidad de la red, hay un segundo anillo redundante que conecta los mismos dispositivos. MEDIO DE TRANSMISIÒNcable UTP fibra óptica.

18. CaracterísticasLa topología de tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre si. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente. La ruptura del cable hace que los hosts queden desconectados.ANDREA

19. VentajasSimplicidad en la arquitectura y facilidad de fluidez.DesventajasEl canal usualmente se degradará a medida que la red crece.Difícil de diagnosticar y reparar los problemas.Si una estación o el canal falla, las restantes quedan incomunicadas.ANDREA

20. ConstruccióninfraestructuraCostosCanalMedio de transmision.CABLE CARACTERÍSTICAS10-BASE-5 Cable coaxial grueso (Ethernet grueso). Velocidad de transmisión: 10 Mb/seg. Segmentos: máximo de 500 metros. Distancia entre nodos: 2.5 m. 10-BASE-2 Cable coaxial fino (Ethernet fino). Velocidad de transmisión: 10 Mb/seg. Segmentos: máximo de 185 metros. Distancia entre nodos: 1 m. ANDREA

21. TOPOLOGIA EN ESTRELLACARLOSEsta es una red centralizada, una red estrella es un modo de disponer los nodos de una red, de tal forma que todas las transmisiones pasan por un dispositivo central de control. No utiliza cables compartidos, cada dispositivo tiene su propio cable dedicado. Private Automatic Branch Exchange), que es básicamente un sistema telefónico privado que puede manejar datos, voz y video. MEDIO DE TRANSMISION Utiliza par dual para la transmisión, tiene una velocidad promedio de 600Kb/s, su protocolo de acceso es CSMA/CD en una Novell.

22. CONSTRUCCIONEn una red con topología en Estrella-Bus es habitual usar cable coaxial (BNC) para interconectar los hubs entre sí. El hub o también llamado concentrador es un dispositivo central que recibe las señales de las computadoras conectadas a él y las retransmite a todas las demás.CARLOS

23. Ventajas· Gran facilidad de instalación. · Posibilidad de desconectar elementos de red sin causar problemas. · Facilidad para la detección de fallo y su reparación.Desventajas· Requiere más cable que la topología de bus. · Un fallo en el concentrador provoca el aislamiento de todos los nodos a él conectados. · Se han de comprar hubs o concentradores.CARLOS

24. TOPOLOGIA EN ARBOL O JERARQUICADANIELEs una red completamente distribuida. Una red jerárquica representa una red en donde las computadoras alimentan de información a otras computadoras que a su vez alimentan a otras. Las computadoras que se utilizan como dispositivos remotos pueden tener recursos de procesamiento independiente y recurren a los recursos en niveles superiores e inferiores conforme se requiere información u otros recursos.

25. MEDIO DE TRANSMISION Esta red usa un protocolo de acceso Token-Ring, para la transmisión utiliza cable coaxial con una velocidad de 2.5 Mb/s en una Arcnet.Ventajas El Hub central al retransmitir las señales amplifica la potencia e incrementa la distancia a la que puede viajar la señal.Se permite conectar más dispositivos gracias a la inclusión de concentradores secundarios.Permite priorizar y aislar las comunicaciones de distintas computadoras.Cableado punto a punto para segmentos individuales.Soportado por multitud de vendedores de software y de hardware.DANIEL

26. Desventajas Se requiere mucho cable.La medida de cada segmento viene determinada por el tipo de cable utilizado.Si se viene abajo el segmento principal todo el segmento se viene abajo con él.Es más difícil su configuración.No tiene sentido únicoDANIEL

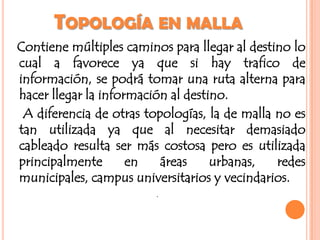

27. Topología en mallaALEContiene múltiples caminos para llegar al destino lo cual a favorece ya que si hay trafico de información, se podrá tomar una ruta alterna para hacer llegar la información al destino. A diferencia de otras topologías, la de malla no es tan utilizada ya que al necesitar demasiado cableado resulta ser más costosa pero es utilizada principalmente en áreas urbanas, redes municipales, campus universitarios y vecindarios. .

28. MEDIO DE TRANSMISIÓNLa topología malla generalmente está conectada por medio de un cable coaxial ThickNet o un cable de fibra óptica.ALE

29. FUNCIONAMIENTOEsta topología, a diferencia de otras (como la topología en árbol y la topología en estrella), no requiere de un servidor o nodo central, con lo que se reduce el mantenimiento (un error en un nodo, sea importante o no, no implica la caída de toda la red).Las redes de malla son auto ruteables. La red puede funcionar, incluso cuando un nodo desaparece o la conexión falla, ya que el resto de los nodos evitan el paso por ese punto. En consecuencia, la red malla, se transforma en una red muy confiable.ALE

30. Ventajas Es posible llevar los mensajes de un nodo a otro por diferentes caminos.No puede existir absolutamente ninguna interrupción en las comunicaciones.Cada servidor tiene sus propias comunicaciones con todos los demás servidores.Si falla un cable el otro se hará cargo del trafico.No requiere un nodo o servidor central lo que reduce el mantenimiento.Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.Desventajas de la red en mallaEsta red es costosa de instalar ya que requiere de mucho cable, a no ser que sea inalambrica.ALE

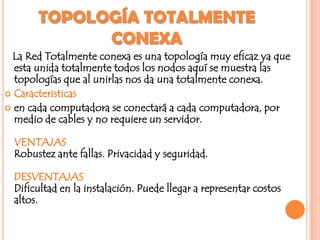

31. TOPOLOGÍA TOTALMENTE CONEXAERIKA La Red Totalmente conexa es una topología muy eficaz ya que esta unida totalmente todos los nodos aquí se muestra las topologías que al unirlas nos da una totalmente conexa.Caracteristicasen cada computadora se conectará a cada computadora, por medio de cables y no requiere un servidor.VENTAJASRobustez ante fallas. Privacidad y seguridad.DESVENTAJASDificultad en la instalación. Puede llegar a representar costos altos.

32. ERIKA

33. TOPOLOGÍA MIXTAANDREA Las topologías mixtas son aquellas en las que se aplica una mezcla entre alguna de las otras topologías : bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas: Estrella - Bus y - Anillo.

34. CARACTERÍSTICAS: En la topología Estrella - Bus podemos ver una red en bus al que están conectados los hubs de pequeñas redes en estrella. Por lo tanto, no hay ningún ordenador que se conecte directamente al bus. En esta topología mixta, si un ordenador falla, entonces es detectado por el hub al que está conectado y simplemente lo aísla del resto de la red. Sin embargo, si uno de los hubs falla, entonces los ordenadores que están conectados a él en la red en estrella no podrán comunicarse y, además, el bus se partirá en dos partes que no pueden comunicarse entre ellas. En la topología Estrella - Anillo encontramos que el cableado forma físicamente una estrella, pero el hub al que se conecta hace que la red funcione como un anillo. De esta forma, la red funciona como un anillo, pero con la ventaja de que si uno de los ordenadores falla, el hub se encarga de sacarlo del anillo para que éste siga funcionando.ANDREA

35. Medio de transmisionLos cables más utilizados son el par trenzado, el cable coaxial y la fibra óptica.Par trenzado: Se trata de dos hilos de cobre aislados y trenzados entre sí (para reducir las interferencias electromagnéticas), y cubiertos por una malla protectora. Se pueden utilizar tanto para transmisión analógica como digital.Cable coaxial: Consiste en un núcleo de cobre rodeado por una capa aislante. A su vez, esta capa está rodeada por una malla metálica que ayuda a bloquear las interferencias.Cable de fibra óptica: Una fibra óptica es un medio de transmisión de la luz que consiste básicamente en dos cilindros coaxiales de vidrios transparentes y de diámetros muy pequeños. ANDREA

36. CARLOS

37. BRIDGESDANIELLos bridges (repetidores o amplificadores) son dispositivos que reciben la información enviada por un cable, y la reenvía con intensidad y velocidad original a través de otro cable ya sea hasta el nodo u otro repetidor o amplificador.Su función es actuar como si el nodo que envía la información se moviera físicamente de un punto muy distante a otro sitio.Los repetidores o amplificadores realizan la misma función y lo que los diferencia es que los primeros se usan en transmisiones de señales digitales y los segundos en señales analógicas.

38. DANIEL

39. SwitchDANIELOpera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, pasando datos de un segmento a otro.Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola.

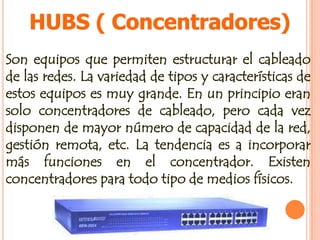

40. HUBS ( Concentradores)ALESon equipos que permiten estructurar el cableado de las redes. La variedad de tipos y características de estos equipos es muy grande. En un principio eran solo concentradores de cableado, pero cada vez disponen de mayor número de capacidad de la red, gestión remota, etc. La tendencia es a incorporar más funciones en el concentrador. Existen concentradores para todo tipo de medios físicos.

41. GATEWAYSERIKASon equipos para interconectar redes con protocolos y arquitecturas completamente diferentes a todos los niveles de comunicación. La traducción de las unidades de información reduce mucho la velocidad de transmisión a través de estos equipos.

42. ROUTERSANDREAEl enrutador (calco del inglés router), direccionador, ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un enrutador es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.
