Este documento describe las diferentes partes y conectores de una placa base, incluyendo el puerto de juegos, el panel frontal, el codificador de audio, los zócalos PCI y AGP, los conectores de red y modem, el chipset, los conectores USB, IDE, y para memoria DIMM, y los puertos para teclado, ratón, USB, paralelo y la fuente de alimentación.

1. Trabajo de informática
Partes de la placa base
PRESENTADO POR:
Willian gualdrón lizarazo
PRESENTADO A:
CESAR AUGUSTO BARAJAS MENDOZA
COLEGIO JUAN PABLO ii
2014

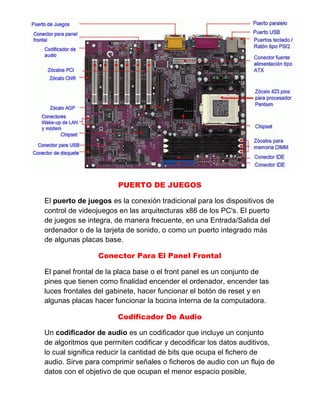

2. PUERTO DE JUEGOS
El puerto de juegos es la conexión tradicional para los dispositivos de
control de videojuegos en las arquitecturas x86 de los PC's. El puerto
de juegos se integra, de manera frecuente, en una Entrada/Salida del
ordenador o de la tarjeta de sonido, o como un puerto integrado más
de algunas placas base.
Conector Para El Panel Frontal
El panel frontal de la placa base o el front panel es un conjunto de
pines que tienen como finalidad encender el ordenador, encender las
luces frontales del gabinete, hacer funcionar el botón de reset y en
algunas placas hacer funcionar la bocina interna de la computadora.
Codificador De Audio
Un codificador de audio es un codificador que incluye un conjunto
de algoritmos que permiten codificar y decodificar los datos auditivos,
lo cual significa reducir la cantidad de bits que ocupa el fichero de
audio. Sirve para comprimir señales o ficheros de audio con un flujo de
datos con el objetivo de que ocupan el menor espacio posible,

3. consiguiendo una buena calidad final, y descomprimiéndolos para
reproducirlos o manipularlos en un formato más apropiado. Se
implementa en software, hardware o una combinación de ambos.
Zócalos PCI
Es un zócalo diseñado para todo tipo de tarjetas, ya sea: tarjetas de
video, tarjetas de sonido, de red, etc.
Tiene un ancho de bus de 32 bits y una frecuencia de 33 MHz, por lo
tanto su tasa de transferencia máxima es de 132 MB/s.
Zócalo CNR
Es una ranura de expansión en la placa madre para dispositivos de
comunicaciones como módems, tarjetas Lan o USB, al igual que la
ranura AMR también es utilizado para dispositivos de audio. Fue
introducido en febrero de 2000Intel en sus placas para procesadores
Pentium y se trataba de un diseño propietario por lo que no se
extendió más allá de las placas que incluían los chipsets de Intel.
Zócalo AGP
Es un puerto situado en la placa base del ordenador,
especialmente creado para ser usado con tarjetas gráficas. En
general es de color marrón y algo más pequeño que los puertos PCI,
con 32 pins de conexión.
Conectores Wake-Up De Lan Y Modem
El soporte Wake o LAN es implementado en la placa base del
ordenador. La mayoría de placas base modernas cuentan con un
controlador Ethernet que incorpora WoL sin necesidad de un cable
externo. Las placas madres antiguas tienen un conector WAKEUP-
LINK que debe ser conectado a la tarjeta de red a través de un cable
de 3-pin especial; sin embargo, los sistemas que soportan la norma

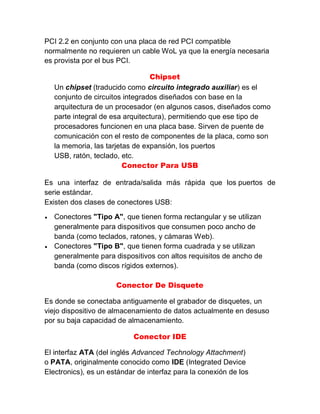

4. PCI 2.2 en conjunto con una placa de red PCI compatible
normalmente no requieren un cable WoL ya que la energía necesaria
es provista por el bus PCI.
Chipset
Un chipset (traducido como circuito integrado auxiliar) es el
conjunto de circuitos integrados diseñados con base en la
arquitectura de un procesador (en algunos casos, diseñados como
parte integral de esa arquitectura), permitiendo que ese tipo de
procesadores funcionen en una placa base. Sirven de puente de
comunicación con el resto de componentes de la placa, como son
la memoria, las tarjetas de expansión, los puertos
USB, ratón, teclado, etc.
Conector Para USB
Es una interfaz de entrada/salida más rápida que los puertos de
serie estándar.
Existen dos clases de conectores USB:
 Conectores "Tipo A", que tienen forma rectangular y se utilizan
generalmente para dispositivos que consumen poco ancho de
banda (como teclados, ratones, y cámaras Web).
 Conectores "Tipo B", que tienen forma cuadrada y se utilizan
generalmente para dispositivos con altos requisitos de ancho de
banda (como discos rígidos externos).
Conector De Disquete
Es donde se conectaba antiguamente el grabador de disquetes, un
viejo dispositivo de almacenamiento de datos actualmente en desuso
por su baja capacidad de almacenamiento.
Conector IDE
El interfaz ATA (del inglés Advanced Technology Attachment)
o PATA, originalmente conocido como IDE (Integrated Device
Electronics), es un estándar de interfaz para la conexión de los

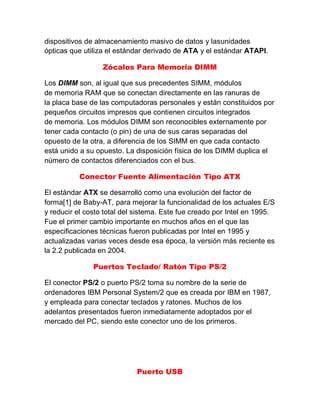

5. dispositivos de almacenamiento masivo de datos y lasunidades
ópticas que utiliza el estándar derivado de ATA y el estándar ATAPI.
Zócalos Para Memoria DIMM
Los DIMM son, al igual que sus precedentes SIMM, módulos
de memoria RAM que se conectan directamente en las ranuras de
la placa base de las computadoras personales y están constituidos por
pequeños circuitos impresos que contienen circuitos integrados
de memoria. Los módulos DIMM son reconocibles externamente por
tener cada contacto (o pin) de una de sus caras separadas del
opuesto de la otra, a diferencia de los SIMM en que cada contacto
está unido a su opuesto. La disposición física de los DIMM duplica el
número de contactos diferenciados con el bus.
Conector Fuente Alimentación Tipo ATX
El estándar ATX se desarrolló como una evolución del factor de
forma[1] de Baby-AT, para mejorar la funcionalidad de los actuales E/S
y reducir el costo total del sistema. Este fue creado por Intel en 1995.
Fue el primer cambio importante en muchos años en el que las
especificaciones técnicas fueron publicadas por Intel en 1995 y
actualizadas varias veces desde esa época, la versión más reciente es
la 2.2 publicada en 2004.
Puertos Teclado/ Ratón Tipo PS/2
El conector PS/2 o puerto PS/2 toma su nombre de la serie de
ordenadores IBM Personal System/2 que es creada por IBM en 1987,
y empleada para conectar teclados y ratones. Muchos de los
adelantos presentados fueron inmediatamente adoptados por el
mercado del PC, siendo este conector uno de los primeros.
Puerto USB

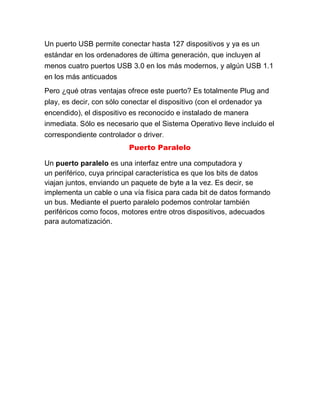

6. Un puerto USB permite conectar hasta 127 dispositivos y ya es un
estándar en los ordenadores de última generación, que incluyen al
menos cuatro puertos USB 3.0 en los más modernos, y algún USB 1.1
en los más anticuados
Pero ¿qué otras ventajas ofrece este puerto? Es totalmente Plug and
play, es decir, con sólo conectar el dispositivo (con el ordenador ya
encendido), el dispositivo es reconocido e instalado de manera
inmediata. Sólo es necesario que el Sistema Operativo lleve incluido el
correspondiente controlador o driver.
Puerto Paralelo
Un puerto paralelo es una interfaz entre una computadora y
un periférico, cuya principal característica es que los bits de datos
viajan juntos, enviando un paquete de byte a la vez. Es decir, se
implementa un cable o una vía física para cada bit de datos formando
un bus. Mediante el puerto paralelo podemos controlar también
periféricos como focos, motores entre otros dispositivos, adecuados
para automatización.
