Este documento contiene información sobre diferentes componentes de una computadora, incluyendo la tarjeta madre, la memoria RAM, el procesador, puertos y conectores. Describe las características y funciones de estos componentes clave y cómo interactúan entre sí para permitir el funcionamiento del sistema.

1. APRENDIZ:
DANIELA MATALLANA CABALLERO
INSTRUCTOR:
JORGE IVAN SIERRA
FICHA:
334543
INSTITUCION:
ROBLEDO

3. Es la parte principal de un computador ya que
nos sirve de alojamiento de los demás
componentes permitiendo que estos
interactúen entre si y puedan realizar procesos.
Su función es vital y gran parte de la calidad del
funcionamiento general esta determinado por
este componente. Su función es administrar
el CPU e interconectar los distintos periféricos.

4. Características:
 mide hasta 304mm (12``) de anchura por 350mm (13.8``) de
profundidad.
 las AT se apagan sólo al presionar el botón de apagar.
 esta placa lleva el conector grueso para el teclado.
 Demasiada cantidad de cables que dificultan la ventilación.
 Fue introducida por IBM.
 Son intercambiables.
 Cuenta con agujeros para tornillos de sujetación.
 Tiene ubicación de ranuras y conectores de teclado.
 Los conectores para teclado y ranuras cumplían con los
requerimientos para un gabinete para escritorio o de torre.
 Apareció en 1989.

5.  Su gran tamaño dificultaba la introducción de nuevas
unidades de disco.
 El conector que suministra la electricidad a la placa esta
dividido en dos piezas cada una con 6 cables.
 Las siglas AT significan "Advanced Technology" (Tecnología
avanzada).
 Las AT utilizan dos conectores de 12 clavijas para alimentar
la tarjeta madre.
 la tarjeta AT se limita a un conector externo, un conector de
cinco pines DIN para el teclado.
 Fue el primer sistema basado en el Intel 80286.
 Esta placa no tiene puertos.
 El conector del mouse viene en un solo puerto de salida.
 Lleva un conector grueso para el teclado.
 Posee menos condensadores.

6. Características:
 Tiene puerto de salida independiente.
 ATX significa "Advanced Technology Extended"(Tecnología
avanzada extendida).
 Ofrece un mejor acceso a los componentes periféricos en el interior
de la computadora.
 Posee modo «reposo».
 Una tarjeta ATX utiliza un conector de 20 pines para la alimentación.
 Una tarjeta madre ATX de estilo está diseñada para incorporar
muchos otros conectores, incluyendo las conexiones para tarjetas
de red, tarjetas de video, tarjetas de sonido y módems.
 Tiene conectores sata.
 la fuente de alimentación en la tarjeta madre ATX convierte con
mayor facilidad 5 voltios de corriente a 3,3 voltios cuando es
necesario.
 Tiene conectores DYN para mouse y teclado.
 Slots PCI.

7.  Slots AGP
 La placa ATX es mas eficaz térmicamente ya que hay mayor circulación de
aire entre el gabinete y el exterior.
 El procesador y la memoria se ubican muy cerca de la fuente de poder y
del ventilador principal del sistema.
 La especificación ATX elimina el enredo de los cables de los conectores de
puertos externos de adiciones, o de regularidades de voltaje adicionales.
 Conectores de puerto serie (los COM), paralelo (LPT) y USB, lo que implica
que el gabinete debe estar acorde con la placa para que estos conectores
calcen en el lugar justo.
 las ATX se apagan cuando la placa madre y el sistema operativo lo deciden.
 Se empieza a usar el estándar PS/2
 las placas ATX son el tipo de conector a la Fuente de alimentación, el cual
es de 24 (20+4) contactos que permiten una única forma de conexión y
evitan errores.
 Las ATX permiten los slots y el microprocesador a noventa grados
de temperatura.
 Permite una mejor organización del cableado y el apagado automático.

8. El interfaz ATA (del inglés Advanced Technology Attachment)
o PATA, originalmente conocido como IDE (Integrated Device
Electronics), es un estándar de interfaz para la conexión de los
dispositivos de almacenamiento masivo de datos y las unidades
ópticas que utiliza el estándar derivado de ATA y el
estándar ATAPI

9. Los módulos DIMM son un tipo de módulos de memoria, así llamados
por su modo de disponer los chips que los forman. Así, DIMM son las
siglas de Dual In Line Memory Module, y como su nombre
indica, los módulos se disponen en paralelo, en uno o ambos lados de
la memoria, pero siempre con contactos eléctricos separados, cada
uno independiente del otro. Esta memoria se conecta directamente a
la placa base para que la reconozca y la pueda utilizar, siendo usada en
general como memoria RAM de los PCs de sobremesa.

10. Un chipset (traducido como circuito integrado auxiliar) es el
conjunto de circuitos integrados diseñados con base a la
arquitectura de un procesador (en algunos casos, diseñados
como parte integral de esa arquitectura), permitiendo que ese
tipo de procesadores funcionen en una placa base. Sirven de
puente de comunicación con el resto de componentes de
la placa, como son la memoria, las tarjetas de
expansión, los puertos USB, ratón, teclado, etc.
Las placas base modernas suelen incluir dos
integrados, denominados puente norte y puente sur, y suelen ser
los circuitos integrados más grandes después de la GPU y el
microprocesador. Las últimas placa base carecen de puente
norte, ya que los procesadores de última generación lo llevan
integrado.

11. El Socket 423 fue utilizado para los primeros Pentium 4 basados en el
núcleo Willamette. Tuvo una vida muy corta, puesto que tenía un diseño
eléctrico inadecuado que no le permitía superar los 2Ghz. Fue remplazado
por el Socket 478. Ambos zócalos son fácilmente diferenciables por el tamaño
resultante, siendo más grande el 423 que el 478.
Una de las características que diferencian a ambos zócalos, sin contar el
tamaño, son las tecnologías a las que están asociados. El Socket 423 coincidió
en una época de Intel donde mantenía un acuerdo con Rambus, por lo que
casi todas las placas que podemos encontrar con este tipo de zócalo, llevan
memoria RIMM de Rambus.

12. ATX son las siglas de ("Advanced Technology eXtended") ó tecnología
avanzada extendida, que es una segunda generación de fuentes de
alimentación introducidas al mercado para computadoras con
microprocesador Intel® Pentium MMX, y a partir de ese momento, se
extiende su uso.
La fuente ATX es un dispositivo que se acopla internamente en
el gabinete de la computadora, el cuál se encarga básicamente de
transformar la corriente alterna de la línea eléctrica comercial
en corriente directa; así como reducir su voltaje. Esta corriente es
utilizada por los elementos electrónicos y eléctricos de la
computadora. Otras funciones son las de suministrar la cantidad de
corriente y voltaje que los dispositivos requieren así como protegerlos
de problemas en el suministro eléctrico como subidas de voltaje. A la
fuente ATX se le puede llamar fuente de poder ATX, fuente de
alimentación ATX, fuente digital, fuente de encendido digital, fuentes
de pulsador, entre otros nombres.

13. El conector PS/2 o puerto PS/2 toma su nombre de la serie de
ordenadores IBM Personal System/2 que es creada por IBM en 1987, y
empleada para conectar teclados y ratones. Muchos de los adelantos
presentados fueron inmediatamente adoptados por el mercado del PC,
siendo este conector uno de los primeros.
El conector PS/2 no se clasifica en la partida 8517 del arancel de
aduanas.
La comunicación en ambos casos es serial (bidireccional en el caso del
teclado), y controlada por micro controladores situados en la placa
madre. No han sido diseñados para ser intercambiados en caliente, y el
hecho de que al hacerlo no suela ocurrir nada es más debido a que los
micro controladores modernos son mucho más resistentes a
cortocircuitos en sus líneas de entrada/salida.

14. El Universal Serial Bus (USB) (bus universal en serie BUS) es un estándar
industrial desarrollado en los años 1990 que define los cables, conectores
y protocolos usados en un bus para conectar, comunicar y proveer de
alimentación eléctrica entre ordenadores y periféricos y dispositivos
electrónicos. La iniciativa del desarrollo partió de Intel que creó el USB
Implementares Fórum junto con IBM,Northern
Telecom, Compaq, Microsoft, Digital Equipment Corporation y NEC.
Actualmente agrupa a más de 685 compañías.
USB fue diseñado para estandarizar la conexión
de periféricos, como mouse, teclados, joysticks, escáneres, cámaras
digitales, teléfonos móviles, reproductores
multimedia, impresoras, dispositivos multifuncionales, sistemas
de adquisición de datos, módems, tarjetas de red, tarjetas de sonido, tarjetas
sintonizadoras de televisión y grabadora de DVD externa, discos
duros externos y disquetera externas. Su éxito ha sido total, habiendo
desplazado a conectores como el puerto serie, puerto paralelo, puerto de
juegos, Apple Desktop Bus o PS/2 a mercados-nicho o a la consideración de
dispositivos obsoletos a eliminar de los modernos ordenadores, pues muchos
de ellos pueden sustituirse por dispositivos USB que implementen esos
conectores.

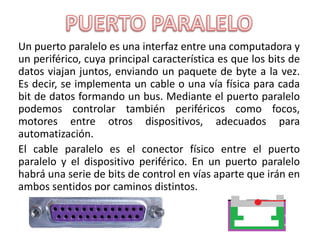

15. Un puerto paralelo es una interfaz entre una computadora y
un periférico, cuya principal característica es que los bits de
datos viajan juntos, enviando un paquete de byte a la vez.
Es decir, se implementa un cable o una vía física para cada
bit de datos formando un bus. Mediante el puerto paralelo
podemos controlar también periféricos como focos,
motores entre otros dispositivos, adecuados para
automatización.
El cable paralelo es el conector físico entre el puerto
paralelo y el dispositivo periférico. En un puerto paralelo
habrá una serie de bits de control en vías aparte que irán en
ambos sentidos por caminos distintos.

16. El puerto de juegos (game port) es la conexión
tradicional para los dispositivos de control
de videojuegos en las arquitecturas x86 de
los PC's. El puerto de juegos se integra, de
manera frecuente, en una Entrada/Salida del
ordenador o de la tarjeta de sonido (sea ISA o
PCI), o como un puerto integrado más de
algunas placas base.

17. El panel frontal de la placa base o el front panel es un conjunto
de pines que tienen como finalidad encender el ordenador
encender las luces frontales del gabinete, hacer funcionar el
botón de reset y en algunas placas hacer funcionar la bocina
interna de la computadora. Para poder hacer funcionar todo esto
el gabinete / carcasa dispone de una serie de (jumpers) cables
que van conectados de una forma específica en la placa base.

18. Un códec de audio es un códec que incluye un conjunto
de algoritmos que permiten codificar y decodificar los
datos auditivos, lo cual significa reducir la cantidad de bits
que ocupa el fichero de audio. Sirve
para comprimir señales o ficheros de audio con un flujo
de datos (stream) con el objetivo de que ocupan el menor
espacio posible, consiguiendo una buena calidad final, y
descomprimiéndolos para reproducirlos o manipularlos
en un formato más apropiado. Se implementa
en software, hardware o una combinación de ambos.

19. Una ranura de expansión (también llamada slot de
expansión) es un elemento de la placa base de un
computador que permite conectar a esta una
tarjeta adicional o de expansión, la cual suele
realizar funciones de control de
dispositivos periféricos adicionales, tales
como monitores, impresoras o unidades de disco.

20. Un Peripheral Component Interconnect (PCI,
"Interconexión de Componentes Periféricos") es
un bus de ordenador estándar para conectar dispositivos
periféricos directamente a su placa base. Estos
dispositivos pueden ser circuitos integrados ajustados en
ésta (los llamados "dispositivos planares" en la
especificación PCI) o tarjetas de expansión que se ajustan
en conectores. Es común en PC, donde ha desplazado
al ISA como bus estándar, pero también se emplea en
otro tipo de ordenadores.
En diferencia de los buses ISA, el bus PCI permite
configuración dinámica de un dispositivo periférico.

21. Accelerated Graphics Port o AGP (en español
"Puerto de Gráficos Acelerados") es una
especificación de bus que proporciona una
conexión directa entre el adaptador de gráficos
y la memoria. Es un puerto (puesto que sólo se
puede conectar un dispositivo, mientras que en
el bus se pueden conectar varios) desarrollado
por Intel en 1996.

22. Wake on LAN (WOL, a veces WoL) es un estándar de redes de
computadoras Ethernet que permite encender remotamente
computadoras apagadas.
El soporte wake on LAN (WoL) es implementado en la placa base del
ordenador. La mayoría de placas base modernas cuentan con un
controlador Ethernet que incorpora WoL sin necesidad de un cable
externo
Wake on Lan (en adelante WoL) es una tecnología que
permite encender un ordenador remotamente desde otro ordenador
que esté conectado a la red. Esto es posible porque un gran número de
tarjetas de red del mercado permiten quedarse en modo escucha aun
estando el PC apagado y, una vez reciben un paquete de datos
determinado, encienden el ordenador.

23. Hay dos tipos de puertos y conectores USB, de Tipo
A y de Tipo B. Los puertos y conectores de Tipo A
son pequeños y rectangulares, y suelen utilizarse
para enchufar un dispositivo en un puerto USB de
Tipo A en un ordenador o en un hub. En ocasiones
se denominan de "flujo descendente", porque los
datos salen y se alejan del ordenador o del
dispositivo.

24. La disquetera es un elemento cada vez más en desuso,
pero que aún se monta en los ordenadores compatibles
en un zócalo de 3,5”. El conector de alimentación de la
disquetera es más pequeño y con forma de U invertida,
por lo que lo conectaremos de la única forma posible, sin
forzarlo. La disquetera necesita de un cable de bus de
datos para conectarla con la placa madre, y así transmitir
los datos de una a otra. Este cable es más estrecho que el
del disco duro o CD-ROM y se conecta un conector
específico en la placa. Éste se indica en la misma y en el
manual como FDD.
