1. UNIVERSIDAD AUTÓNOMA
“GABRIEL RENE MORENO”
FACULTAD POLITÉCNICA
CARRERA: ELECTRÓNICA
INTEGRANTES : LAURA CECILIA AGUILAR OCHOA
BRANDON MILER GUZMAN GRAGEDA
DOCENTE : ING . SAUL SEVERICHE
MATERIA : TELEFONIA
Santa Cruz – Bolivia

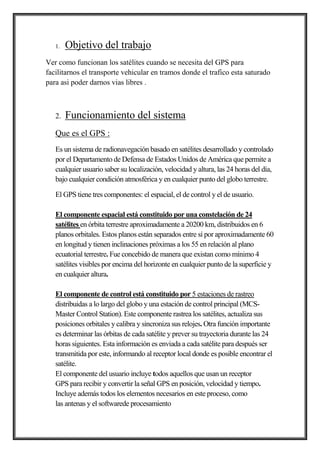

2. 1. Objetivo del trabajo
Ver como funcionan los satélites cuando se necesita del GPS para
facilitarnos el transporte vehicular en tramos donde el trafico esta saturado
para asi poder darnos vias libres .
2. Funcionamiento del sistema
Que es el GPS :
Es un sistema de radionavegación basado en satélites desarrollado y controlado
por el Departamento de Defensa de Estados Unidos de América que permite a
cualquier usuario saber su localización, velocidad y altura, las 24 horas del día,
bajo cualquier condición atmosférica y en cualquier punto del globo terrestre.
El GPS tiene tres componentes: el espacial, el de control y el de usuario.
El componente espacial está constituido por una constelación de 24
satélites en órbita terrestre aproximadamente a 20200 km, distribuidos en 6
planos orbitales. Estos planos están separados entre sí por aproximadamente 60
en longitud y tienen inclinaciones próximas a los 55 en relación al plano
ecuatorial terrestre. Fue concebido de manera que existan como mínimo 4
satélites visibles por encima del horizonte en cualquier punto de la superficie y
en cualquier altura.
El componente de control está constituido por 5 estaciones de rastreo
distribuidas a lo largo del globo y una estación de control principal (MCS-
Master Control Station). Este componente rastrea los satélites, actualiza sus
posiciones orbitales y calibra y sincroniza sus relojes. Otra función importante
es determinar las órbitas de cada satélite y prever su trayectoria durante las 24
horas siguientes. Esta información es enviada a cada satélite para después ser
transmitida por este, informando al receptor local donde es posible encontrar el
satélite.
El componente del usuario incluye todos aquellos que usan un receptor
GPS para recibir y convertir la señal GPS en posición, velocidad y tiempo.
Incluye además todos los elementos necesarios en este proceso, como
las antenas y el softwarede procesamiento

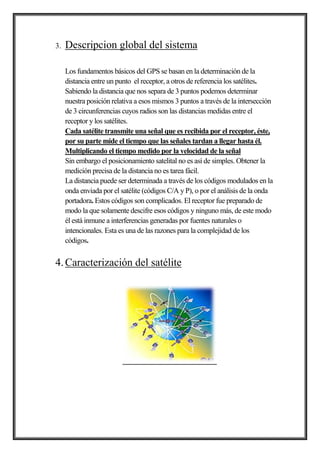

4. 3. Descripcion global del sistema
Los fundamentos básicos del GPS se basan en la determinación de la
distancia entre un punto el receptor, a otros de referencia los satélites.
Sabiendo la distancia que nos separa de 3 puntos podemos determinar
nuestra posición relativa a esos mismos 3 puntos a través de la intersección
de 3 circunferencias cuyos radios son las distancias medidas entre el
receptor y los satélites.
Cada satélite transmite una señal que es recibida por el receptor, éste,
por su parte mide el tiempo que las señales tardan a llegar hasta él.
Multiplicando el tiempo medido por la velocidad de la señal
Sin embargo el posicionamiento satelital no es así de simples. Obtener la
medición precisa de la distancia no es tarea fácil.
La distancia puede ser determinada a través de los códigos modulados en la
onda enviada por el satélite (códigos C/A y P), o por el análisis de la onda
portadora. Estos códigos son complicados. El receptor fue preparado de
modo la que solamente descifre esos códigos y ninguno más, de este modo
él está inmune a interferencias generadas por fuentes naturales o
intencionales. Esta es una de las razones para la complejidad de los
códigos.
4.Caracterización del satélite

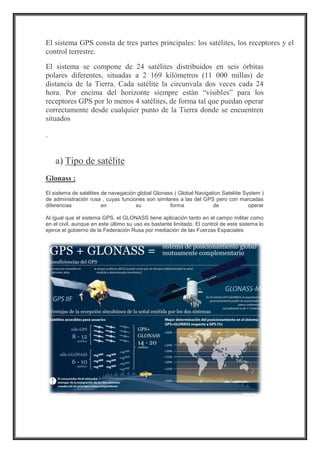

5. El sistema GPS consta de tres partes principales: los satélites, los receptores y el
control terrestre.
El sistema se compone de 24 satélites distribuidos en seis órbitas
polares diferentes, situadas a 2 169 kilómetros (11 000 millas) de
distancia de la Tierra. Cada satélite la circunvala dos veces cada 24
hora. Por encima del horizonte siempre están “visibles” para los
receptores GPS por lo menos 4 satélites, de forma tal que puedan operar
correctamente desde cualquier punto de la Tierra donde se encuentren
situados
.
a) Tipo de satélite
Glonass :
El sistema de satélites de navegación global Glonass ( Global Navigation Sateliite System )
de administración rusa , cuyas funciones son similares a las del GPS pero con marcadas
diferencias en su forma de operar
Al igual que el sistema GPS, el GLONASS tiene aplicación tanto en el campo militar como
en el civil, aunque en este último su uso es bastante limitado. El control de este sistema lo
ejerce el gobierno de la Federación Rusa por mediación de las Fuerzas Espaciales.

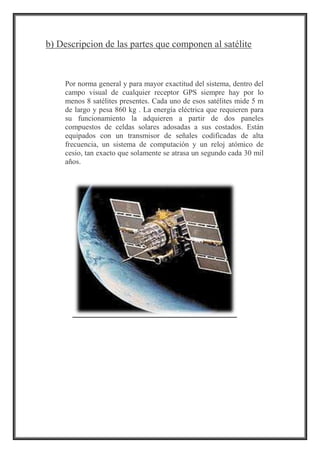

6. b) Descripcion de las partes que componen al satélite
Por norma general y para mayor exactitud del sistema, dentro del
campo visual de cualquier receptor GPS siempre hay por lo
menos 8 satélites presentes. Cada uno de esos satélites mide 5 m
de largo y pesa 860 kg . La energía eléctrica que requieren para
su funcionamiento la adquieren a partir de dos paneles
compuestos de celdas solares adosadas a sus costados. Están
equipados con un transmisor de señales codificadas de alta
frecuencia, un sistema de computación y un reloj atómico de
cesio, tan exacto que solamente se atrasa un segundo cada 30 mil
años.

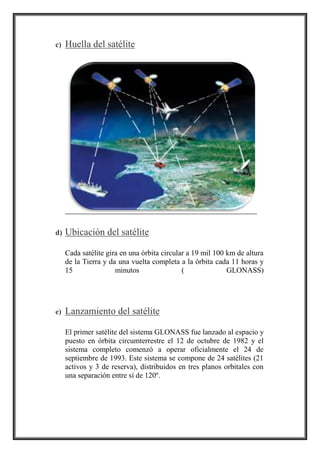

7. c) Huella del satélite
d) Ubicación del satélite
Cada satélite gira en una órbita circular a 19 mil 100 km de altura
de la Tierra y da una vuelta completa a la órbita cada 11 horas y
15 minutos ( GLONASS)
e) Lanzamiento del satélite
El primer satélite del sistema GLONASS fue lanzado al espacio y
puesto en órbita circumterrestre el 12 de octubre de 1982 y el
sistema completo comenzó a operar oficialmente el 24 de
septiembre de 1993. Este sistema se compone de 24 satélites (21
activos y 3 de reserva), distribuidos en tres planos orbitales con
una separación entre sí de 120º.

8. f) Otros datos
Los 24 satélites del sistema GLONASS están distribuidos en sus
respectivas órbitas de forma tal que siempre existen entre 4 ó 5 de ellos a la
vista de los receptores, cubriendo el 97% de toda la superficie terrestre.
Existen actualmente receptores duales que trabajan tanto con el sistema
GPS como con el sistema GLONASS.
La posición que ocupan los satélites en sus respectivas órbitas facilita que
el receptor GPS reciba, de forma constante y simultánea, las señales de
por lo menos 6 u 8 de ellos, independientemente del sitio donde nos
encontremos situado. Mientras más señales capte el receptor GPS, más
precisión tendrá para determinar las coordenadas donde se encuentra
situado.

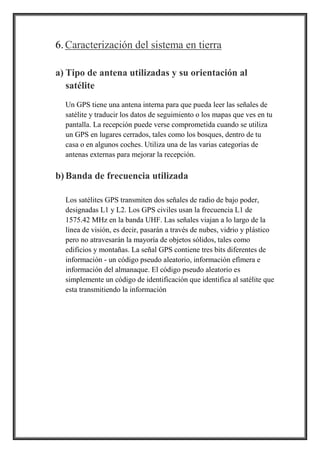

9. 6.Caracterización del sistema en tierra
a) Tipo de antena utilizadas y su orientación al
satélite
Un GPS tiene una antena interna para que pueda leer las señales de
satélite y traducir los datos de seguimiento o los mapas que ves en tu
pantalla. La recepción puede verse comprometida cuando se utiliza
un GPS en lugares cerrados, tales como los bosques, dentro de tu
casa o en algunos coches. Utiliza una de las varias categorías de
antenas externas para mejorar la recepción.
b) Banda de frecuencia utilizada
Los satélites GPS transmiten dos señales de radio de bajo poder,
designadas L1 y L2. Los GPS civiles usan la frecuencia L1 de
1575.42 MHz en la banda UHF. Las señales viajan a lo largo de la
línea de visión, es decir, pasarán a través de nubes, vidrio y plástico
pero no atravesarán la mayoría de objetos sólidos, tales como
edificios y montañas. La señal GPS contiene tres bits diferentes de
información - un código pseudo aleatorio, información efímera e
información del almanaque. El código pseudo aleatorio es
simplemente un código de identificación que identifica al satélite que
esta transmitiendo la información

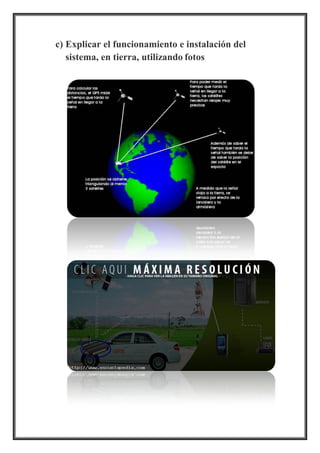

10. c) Explicar el funcionamiento e instalación del
sistema, en tierra, utilizando fotos

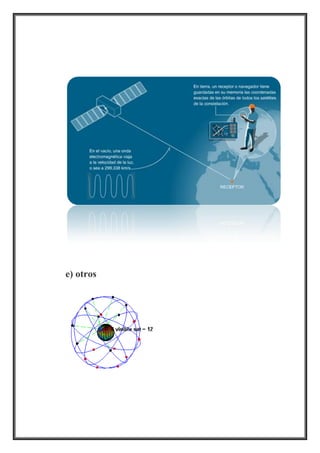

11. e) otros

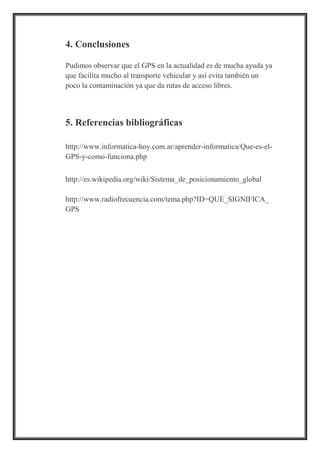

12. 4. Conclusiones
Pudimos observar que el GPS en la actualidad es de mucha ayuda ya
que facilita mucho al transporte vehicular y así evita también un
poco la contaminación ya que da rutas de acceso libres.
5. Referencias bibliográficas
http://www.informatica-hoy.com.ar/aprender-informatica/Que-es-el-
GPS-y-como-funciona.php
http://es.wikipedia.org/wiki/Sistema_de_posicionamiento_global
http://www.radiofrecuencia.com/tema.php?ID=QUE_SIGNIFICA_
GPS
