UNIVERSIDAD DE LOS ANDES
FACULTAD DE INGENIERIA
TOPOGRAFIA I
MERIDA, EDO- MERIDA
MERIDA, EDO. MERIDA
SISTEMA DE POSICIONAMIENTO GLOBAL (GPS)SISTEMA DE POSICIONAMIENTO GLOBAL (GPS)
INTEGRANTES:
- GARCIA M. KRISLEYDI
Y.
C.I 20.396.102
- MARQUEZ B. OMAR J.
CI 20.848.585

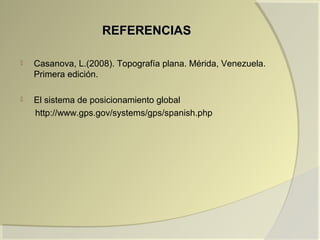

REFERENCIASREFERENCIAS
 Casanova, L.(2008). Topografía plana. Mérida, Venezuela.
Primera edición.
 El sistema de posicionamiento global
http://www.gps.gov/systems/gps/spanish.php
SISTEMA DE POSICIONAMIENTO GLOBALSISTEMA DE POSICIONAMIENTO GLOBAL
(GPS)(GPS)
 El sistema global de navegación por satélite permite determinar en
todo el mundo la posición de un objeto, una persona o un vehículo
con una precisión habitual de unos pocos metros de precisión.
SISTEMA DE POSICIONAMIENTO GLOBALSISTEMA DE POSICIONAMIENTO GLOBAL
(GPS)(GPS)
 El sistema de posicionamiento global G.P.S, es un sistema
mundial de navegación desarrollado por el departamento de
defensas de los Estados Unidos. Actualmente este sistema
consta de 24 satélites artificiales (21 regulares y 3 de
respaldo) y sus respectivas estaciones en la tierra,
proporcionando información para el posicionamiento las 24
horas del día sin importar las condiciones del tiempo.

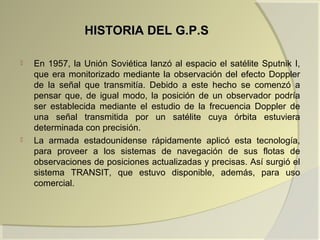

HISTORIA DEL G.P.SHISTORIA DEL G.P.S
 En 1957, la Unión Soviética lanzó al espacio el satélite Sputnik I,
que era monitorizado mediante la observación del efecto Doppler
de la señal que transmitía. Debido a este hecho se comenzó a
pensar que, de igual modo, la posición de un observador podría
ser establecida mediante el estudio de la frecuencia Doppler de
una señal transmitida por un satélite cuya órbita estuviera
determinada con precisión.
 La armada estadounidense rápidamente aplicó esta tecnología,
para proveer a los sistemas de navegación de sus flotas de
observaciones de posiciones actualizadas y precisas. Así surgió el
sistema TRANSIT, que estuvo disponible, además, para uso
comercial.
HISTORIA DEL G.P.SHISTORIA DEL G.P.S
 En 1973 se combinaron los programas de la Armada y el de la Fuerza
Aérea de los Estados Unidos posteriormente renombrado como
NAVSTAR GPS.
Entre 1978 y 1985 se desarrollaron y lanzaron once satélites prototipo
experimentales NAVSTAR, a los que siguieron otras generaciones de
satélites, hasta completar la constelación actual.
 En resumen desde sus inicios puramente militares en el año 1978, sus
aplicaciones han ido incrementándose constantemente en diversas
áreas y los equipos receptores GPS han ido disminuyendo tanto en
tamaño como en costo.
DESCRIPCIÓN DEL SISTEMADESCRIPCIÓN DEL SISTEMA
Un sistema GPS esta compuesto por los siguientes tres
segmentos:
DESCRIPCIÓN DEL SISTEMADESCRIPCIÓN DEL SISTEMA
SEGMENTO ESPACIAL: Conocido como la constelación NAVSTAR
conformado actualmente por 24 satélites.
SEGMENTO DE CONTROL: Conformado por estaciones de control master
y de alimentación. En tierra existen cinco estaciones de seguimiento de
control, tres estaciones para la alimentación de datos y una estación de
control maestro.
SEGMENTO USUARIO: Constituido por los receptores, recolectores de
datos y programas de aplicación o software. El receptor es el instrumento
que recibe y decodifica la señal del satélite calculando las coordenadas del
puntos deseada. Los receptores varían en precisión, tamaño, capacidad de
almacenamiento de datos y numero de satélites que utilizan para calcular
posición, estos equipos son constantemente mejorados en calidad y
precisión debido al permanente desarrollo tecnológico.

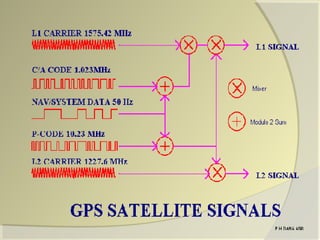

SEÑAL DEL GPSSEÑAL DEL GPS
La Onda Portadora (carriers)
Los satélites GPS transmiten las señales en dos tipos de frecuencias
de ondas portadoras, (en inglés carrier). Una onda se denomina "L1" y
emite en una frecuencia de 1575.42 MHz (Megaherzios) y transporta,
de ahí el nombre "onda portadora", dos tipos de mensaje:
El ya conocido Pseudo-Random Code para el tiempo.
El mensaje de estado de la señal.
La otra onda se denomina "L2", con una frecuencia de 1277.60 MHz,
mucho más preciso en su código PRC que la anterior, se usa sólo para
fines militares.

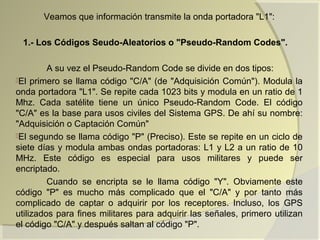

Veamos que información transmite la onda portadora "L1":
1.- Los Códigos Seudo-Aleatorios o "Pseudo-Random Codes".
A su vez el Pseudo-Random Code se divide en dos tipos:
El primero se llama código "C/A" (de "Adquisición Común"). Modula la
onda portadora "L1". Se repite cada 1023 bits y modula en un ratio de 1
Mhz. Cada satélite tiene un único Pseudo-Random Code. El código
"C/A" es la base para usos civiles del Sistema GPS. De ahí su nombre:
"Adquisición o Captación Común"
El segundo se llama código "P" (Preciso). Este se repite en un ciclo de
siete días y modula ambas ondas portadoras: L1 y L2 a un ratio de 10
MHz. Este código es especial para usos militares y puede ser
encriptado.
Cuando se encripta se le llama código "Y". Obviamente este
código "P" es mucho más complicado que el "C/A" y por tanto más
complicado de captar o adquirir por los receptores. Incluso, los GPS
utilizados para fines militares para adquirir las señales, primero utilizan
el código "C/A" y después saltan al código "P".
2.- El Estado de la Señal o Mensajes de Navegación.
Estos mensajes de navegación o de estado, se encuentran en una
señal de baja frecuencia añadida al código "L1", la cual da
información acerca de las orbitas de los satélites, las correcciones de
su reloj y otras señales de estado del Sistema.
FUNDAMENTOS INVOLUCRADOS EN LAFUNDAMENTOS INVOLUCRADOS EN LA
MEDICIONES CON GPSMEDICIONES CON GPS
TRILATERACION SATELITALTRILATERACION SATELITAL
Los satélites del sistema de posicionamiento global se encuentran
girando alrededor de la Tierra en órbitas predefinidas a una altura
aproximada de 20.200 kilómetros, siendo posible conocer con
exactitud la ubicación de un satélite en un instante de tiempo dado,
convirtiéndose por lo tanto los satélites en puntos de referencia en el
espacio (ver figura)
TRILATERACION SATELITALTRILATERACION SATELITAL

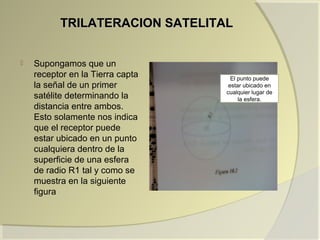

 Supongamos que un
receptor en la Tierra capta
la señal de un primer
satélite determinando la
distancia entre ambos.
Esto solamente nos indica
que el receptor puede
estar ubicado en un punto
cualquiera dentro de la
superficie de una esfera
de radio R1 tal y como se
muestra en la siguiente
figura
El punto puede
estar ubicado en
cualquier lugar de
la esfera.
TRILATERACION SATELITALTRILATERACION SATELITAL

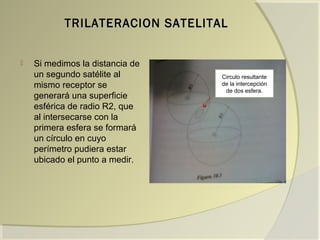

 Si medimos la distancia de
un segundo satélite al
mismo receptor se
generará una superficie
esférica de radio R2, que
al intersecarse con la
primera esfera se formará
un círculo en cuyo
perímetro pudiera estar
ubicado el punto a medir.
Circulo resultante
de la intercepción
de dos esfera.
TRILATERACION SATELITALTRILATERACION SATELITAL

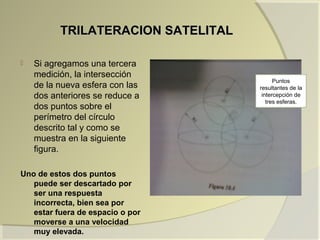

 Si agregamos una tercera
medición, la intersección
de la nueva esfera con las
dos anteriores se reduce a
dos puntos sobre el
perímetro del círculo
descrito tal y como se
muestra en la siguiente
figura.
Uno de estos dos puntos
puede ser descartado por
ser una respuesta
incorrecta, bien sea por
estar fuera de espacio o por
moverse a una velocidad
muy elevada.
Puntos
resultantes de la
intercepción de
tres esferas.
TRILATERACION SATELITALTRILATERACION SATELITAL
 Matemáticamente es
necesario determinar una
cuarta medición a un
diferente satélite a fin de
poder calcular las cuatro
incógnitas x, y, z y tiempo.
Punto
resultante de la
intercepción de
cuatro esferas.

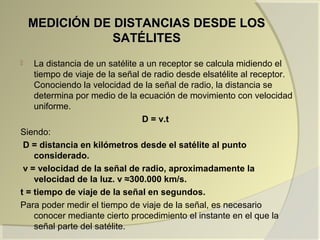

MEDICIÓN DE DISTANCIAS DESDE LOSMEDICIÓN DE DISTANCIAS DESDE LOS
SATÉLITESSATÉLITES
 La distancia de un satélite a un receptor se calcula midiendo el
tiempo de viaje de la señal de radio desde elsatélite al receptor.
Conociendo la velocidad de la señal de radio, la distancia se
determina por medio de la ecuación de movimiento con velocidad
uniforme.
D = v.t
Siendo:
D = distancia en kilómetros desde el satélite al punto
considerado.
v = velocidad de la señal de radio, aproximadamente la
velocidad de la luz. v ≈300.000 km/s.
t = tiempo de viaje de la señal en segundos.
Para poder medir el tiempo de viaje de la señal, es necesario
conocer mediante cierto procedimiento el instante en el que la
señal parte del satélite.
MEDICIÓN PRECISA DEL TIEMPOMEDICIÓN PRECISA DEL TIEMPO
La medición del tiempo de viaje es una actividad difícil de realizar.
Debido a la gran velocidad de las señales de radio y a las distancias,
relativamente cortas, a la cual se encuentran los satélites de la Tierra,
los tiempos de viaje son extremadamente cortos.
El tiempo promedio que una señal tarda en viajar de un satélite
orbitando a 20.200 kilómetros a la Tierra es de 0,067 segundos. Este
hecho hace necesario la utilización de relojes muy precisos.
Los satélites portan relojes atómicos con precisiones de un
nanosegundo, pero colocar este tipo de relojes en los receptores
sería muy costoso. Para solucionar este problema los receptores
corrigen los errores en la medición del tiempo mediante una medición
a un cuarto satélite.

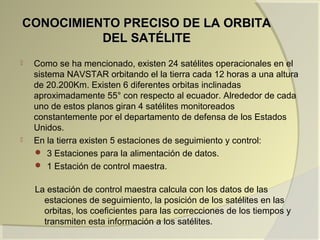

CONOCIMIENTO PRECISO DE LA ORBITACONOCIMIENTO PRECISO DE LA ORBITA
DEL SATÉLITEDEL SATÉLITE
 Como se ha mencionado, existen 24 satélites operacionales en el
sistema NAVSTAR orbitando el la tierra cada 12 horas a una altura
de 20.200Km. Existen 6 diferentes orbitas inclinadas
aproximadamente 55° con respecto al ecuador. Alrededor de cada
uno de estos planos giran 4 satélites monitoreados
constantemente por el departamento de defensa de los Estados
Unidos.
 En la tierra existen 5 estaciones de seguimiento y control:
 3 Estaciones para la alimentación de datos.
 1 Estación de control maestra.
La estación de control maestra calcula con los datos de las
estaciones de seguimiento, la posición de los satélites en las
orbitas, los coeficientes para las correcciones de los tiempos y
transmiten esta información a los satélites.
ESTACIONES DE CONTROL MAESTRAS YESTACIONES DE CONTROL MAESTRAS Y
MONITOREO.MONITOREO.
 Los errores que afectan las mediciones con G.P.S. Se pueden agrupar
en 3 tipos diferentes:
CORRECCIÓN DE ERRORES EN LACORRECCIÓN DE ERRORES EN LA
PROPAGACIÓN DE LA ONDAPROPAGACIÓN DE LA ONDA
ERRORES
Errores
originados por el
medio de
propagación.
Errores propios
del Satélite.
Errores en la
recepción.
Error por ruta
múltiple.
• Errores orbitales.
• Errores del reloj.
• Errores de
configuración
geométrica.
1. ERRORES PROPIOS DEL SATÉLITE.1. ERRORES PROPIOS DEL SATÉLITE.
 Errores orbitales: Afectan la determinación de la posición
del satélite en un instante determinado con respecto a un
sistema de referencia dado. Estos errores se originan
debido a que no se conocen con la exactitud necesaria las
orbitas de los satélites.
 Errores del reloj: Aunque sumamente precisos, los relojes
atómicos pueden presentar variaciones debido a la deriva
propia del instrumento y a la acción de los efectos
relativísticos que originan un diferencial del tiempo entre el
sistema del satélite y del sistema del G.P.S. Este diferencial
de tiempo no es constante para todos los satélites, sin
embargo, estos errores, de muy poca magnitud, son
ajustados por el Departamento de Defensa de los Estados
Unidos.

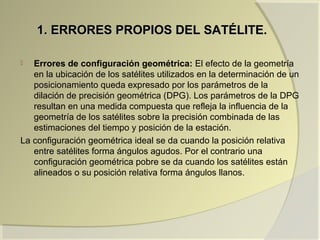

1. ERRORES PROPIOS DEL SATÉLITE.1. ERRORES PROPIOS DEL SATÉLITE.
 Errores de configuración geométrica: El efecto de la geometría
en la ubicación de los satélites utilizados en la determinación de un
posicionamiento queda expresado por los parámetros de la
dilación de precisión geométrica (DPG). Los parámetros de la DPG
resultan en una medida compuesta que refleja la influencia de la
geometría de los satélites sobre la precisión combinada de las
estimaciones del tiempo y posición de la estación.
La configuración geométrica ideal se da cuando la posición relativa
entre satélites forma ángulos agudos. Por el contrario una
configuración geométrica pobre se da cuando los satélites están
alineados o su posición relativa forma ángulos llanos.
2. Errores originados por el medio de2. Errores originados por el medio de
propagaciónpropagación
Cuando la señal penetra la ionosfera y la troposfera reducen la
velocidad de la señal, pero actualmente los receptores de G.P.S.
Toman en cuenta estas demoras haciendo las correcciones
pertinentes.
Error por ruta múltiple: Se origina debido a la posibilidad de que
una señal reflejada por objetos ubicados en la superficie de la tierra
lleguen al receptor por dos o mas trayectorias diferentes.
Para minimizar los efectos
del multipath se han
desarrollado antenas para
filtrar las señales que llegan
de diferentes direcciones.
3. ERRORES EN LA RECEPCIÓN3. ERRORES EN LA RECEPCIÓN
 El ruido.
 Centro de fase de la antena.
 Errores del reloj oscilador.
 Error de disponibilidad selectiva (S/A): El cual es una
degradación de la señal del satélite causada en forma
intencional por el Departamento de Defensa de los Estados
Unidos.

Más contenido relacionado

La actualidad más candente

How GPS Works ?
How GPS Works ? How GPS Works ?
How GPS Works ?
Aakash Yellapantulla

Que es y como funciona el gps
Que es y como funciona el gpsQue es y como funciona el gps
Que es y como funciona el gpslaschichas

El abc del gps
El abc del gpsEl abc del gps
El abc del gps
samicast

Sistema de posicionamiento global GPS
Sistema de posicionamiento global GPSSistema de posicionamiento global GPS
Sistema de posicionamiento global GPSMariaJoseRivasDavila

Trabajo de gps
Trabajo de gpsTrabajo de gps
Trabajo de gps
jkabcdefgh1234567

Global Positing System
Global Positing SystemGlobal Positing System
Global Positing System
Pranay Mondal

Introduction-of-GNSS-2
Introduction-of-GNSS-2Introduction-of-GNSS-2
Introduction-of-GNSS-2
Kutubuddin ANSARI

Gps (global positioning system)
Gps (global positioning system)Gps (global positioning system)
Gps (global positioning system)
mustahsanbsphy873

Sistema de Posicionamiento Global GPS
Sistema de Posicionamiento Global GPSSistema de Posicionamiento Global GPS
Sistema de Posicionamiento Global GPS
Grm27

Gps
GpsGps
Basics of GPS
Basics of GPSBasics of GPS
Basics of GPS
Hardeep Rai

GPS
GPSGPS
GPS DOCUMENT
GPS DOCUMENTGPS DOCUMENT
GPS DOCUMENT
Tuhin_Das

MANEJO DE NAVEGADORES SATELITALES "GPS"
 MANEJO DE NAVEGADORES SATELITALES "GPS" MANEJO DE NAVEGADORES SATELITALES "GPS"
MANEJO DE NAVEGADORES SATELITALES "GPS"
Bryan Bone

Presentation on GPS
Presentation  on GPSPresentation  on GPS
Presentation on GPSAmit Bshwas


La actualidad más candente (20)

PresentacióN Gps
PresentacióN GpsPresentacióN Gps
PresentacióN Gps

How GPS Works ?
How GPS Works ? How GPS Works ?
How GPS Works ?

Que es y como funciona el gps
Que es y como funciona el gpsQue es y como funciona el gps
Que es y como funciona el gps

EL GPS
EL GPSEL GPS
EL GPS

GPS
GPSGPS
GPS

El abc del gps
El abc del gpsEl abc del gps
El abc del gps

Sistema de posicionamiento global GPS
Sistema de posicionamiento global GPSSistema de posicionamiento global GPS
Sistema de posicionamiento global GPS

Gps
GpsGps
Gps

Trabajo de gps
Trabajo de gpsTrabajo de gps
Trabajo de gps

Global Positing System
Global Positing SystemGlobal Positing System
Global Positing System

Introduction-of-GNSS-2
Introduction-of-GNSS-2Introduction-of-GNSS-2
Introduction-of-GNSS-2

Gps (global positioning system)
Gps (global positioning system)Gps (global positioning system)
Gps (global positioning system)

Sistema de Posicionamiento Global GPS
Sistema de Posicionamiento Global GPSSistema de Posicionamiento Global GPS
Sistema de Posicionamiento Global GPS

Gps
GpsGps
Gps

Basics of GPS
Basics of GPSBasics of GPS
Basics of GPS

GPS
GPSGPS
GPS

GPS DOCUMENT
GPS DOCUMENTGPS DOCUMENT
GPS DOCUMENT

MANEJO DE NAVEGADORES SATELITALES "GPS"
 MANEJO DE NAVEGADORES SATELITALES "GPS" MANEJO DE NAVEGADORES SATELITALES "GPS"
MANEJO DE NAVEGADORES SATELITALES "GPS"

Clase 3 gnss-gps topo ii
Clase 3 gnss-gps topo iiClase 3 gnss-gps topo ii
Clase 3 gnss-gps topo ii

Presentation on GPS
Presentation  on GPSPresentation  on GPS
Presentation on GPS


Destacado

EL GPS: USOS Y APLICACIONES II
EL GPS: USOS Y APLICACIONES IIEL GPS: USOS Y APLICACIONES II
EL GPS: USOS Y APLICACIONES II
Efrén Forcada Gallén

Monografia de gps del final
Monografia de gps del finalMonografia de gps del final
Monografia de gps del finalmicky445

Levantamientos Topográficos GPS
Levantamientos Topográficos GPSLevantamientos Topográficos GPS
Levantamientos Topográficos GPS
Eduardo Guzmán

Gps topografia 1
Gps topografia 1Gps topografia 1
Gps topografia 1
Elfer Ruiz Hernandez

Levantamiento topografico con gps
Levantamiento topografico con gpsLevantamiento topografico con gps
Levantamiento topografico con gpsNestor Rafael

GPS Rastreo flota vehiculos
GPS Rastreo flota vehiculosGPS Rastreo flota vehiculos
GPS Rastreo flota vehiculos
jorgeluisgaucaran

Diseño y simulacion de un sistema de control para una sistema activa de un au...
Diseño y simulacion de un sistema de control para una sistema activa de un au...Diseño y simulacion de un sistema de control para una sistema activa de un au...
Diseño y simulacion de un sistema de control para una sistema activa de un au...
Ivan Aranda

Diseño de un sistema gps diferencial power point
Diseño de un sistema gps diferencial power pointDiseño de un sistema gps diferencial power point
Diseño de un sistema gps diferencial power pointCarlos Querales

Sistema de Posicionamiento Global
Sistema de Posicionamiento GlobalSistema de Posicionamiento Global
Sistema de Posicionamiento Global
Andrés Felipe Montoya Ríos

GPS sistema de posicionamiento global
GPS  sistema de posicionamiento globalGPS  sistema de posicionamiento global
GPS sistema de posicionamiento global
La Guaracha Sabrosona

MANUAL DE UN GPS
MANUAL DE UN GPSMANUAL DE UN GPS
MANUAL DE UN GPS
fullcaptor

ABC - Plan Lluvias 2013-2014
ABC - Plan Lluvias 2013-2014ABC - Plan Lluvias 2013-2014
ABC - Plan Lluvias 2013-2014
Oxígeno Bolivia

Sistema de posicionamiento global (gps) 2
Sistema de posicionamiento global (gps) 2Sistema de posicionamiento global (gps) 2
Sistema de posicionamiento global (gps) 2gene_p

Drones y la conservacion
Drones y la conservacionDrones y la conservacion
Drones y la conservacion
Miguel Roucher

Conservación de carreteras - Modelo español
Conservación de carreteras - Modelo españolConservación de carreteras - Modelo español
Conservación de carreteras - Modelo español
Miguel Roucher


Destacado (20)

Trabajo de investigacion GPS
Trabajo de investigacion GPS Trabajo de investigacion GPS
Trabajo de investigacion GPS

EL GPS: USOS Y APLICACIONES II
EL GPS: USOS Y APLICACIONES IIEL GPS: USOS Y APLICACIONES II
EL GPS: USOS Y APLICACIONES II

Monografia de gps del final
Monografia de gps del finalMonografia de gps del final
Monografia de gps del final

Levantamientos Topográficos GPS
Levantamientos Topográficos GPSLevantamientos Topográficos GPS
Levantamientos Topográficos GPS

Gps topografia 1
Gps topografia 1Gps topografia 1
Gps topografia 1

Levantamiento topografico con gps
Levantamiento topografico con gpsLevantamiento topografico con gps
Levantamiento topografico con gps

GPS Rastreo flota vehiculos
GPS Rastreo flota vehiculosGPS Rastreo flota vehiculos
GPS Rastreo flota vehiculos

Diseño y simulacion de un sistema de control para una sistema activa de un au...
Diseño y simulacion de un sistema de control para una sistema activa de un au...Diseño y simulacion de un sistema de control para una sistema activa de un au...
Diseño y simulacion de un sistema de control para una sistema activa de un au...

Diseño de un sistema gps diferencial power point
Diseño de un sistema gps diferencial power pointDiseño de un sistema gps diferencial power point
Diseño de un sistema gps diferencial power point

Sistema de Posicionamiento Global
Sistema de Posicionamiento GlobalSistema de Posicionamiento Global
Sistema de Posicionamiento Global

Gps diferencial
Gps diferencialGps diferencial
Gps diferencial

Métodos de observación gps
Métodos de observación gpsMétodos de observación gps
Métodos de observación gps

GPS sistema de posicionamiento global
GPS  sistema de posicionamiento globalGPS  sistema de posicionamiento global
GPS sistema de posicionamiento global

MANUAL DE UN GPS
MANUAL DE UN GPSMANUAL DE UN GPS
MANUAL DE UN GPS

Gps
GpsGps
Gps

ABC - Plan Lluvias 2013-2014
ABC - Plan Lluvias 2013-2014ABC - Plan Lluvias 2013-2014
ABC - Plan Lluvias 2013-2014

Sistema de posicionamiento global (gps) 2
Sistema de posicionamiento global (gps) 2Sistema de posicionamiento global (gps) 2
Sistema de posicionamiento global (gps) 2

Drones y la conservacion
Drones y la conservacionDrones y la conservacion
Drones y la conservacion

Curvas de nivel de senti
Curvas de nivel de sentiCurvas de nivel de senti
Curvas de nivel de senti

Conservación de carreteras - Modelo español
Conservación de carreteras - Modelo españolConservación de carreteras - Modelo español
Conservación de carreteras - Modelo español


Similar a TRABAJO DE GPS

Sistema de posicionamiento gobal
Sistema de posicionamiento gobalSistema de posicionamiento gobal
Sistema de posicionamiento gobalGabriela A. Colina

Ts2
Ts2Ts2
Trabajo de gps
Trabajo de gpsTrabajo de gps
Trabajo de gps
jkabcdefgh1234567

Bases teóricas-del-gps
Bases teóricas-del-gpsBases teóricas-del-gps
Bases teóricas-del-gps
Gustavo Morales Garcia

Gps
GpsGps
GPS Sistema de Posicionamiento Global
GPS Sistema de Posicionamiento GlobalGPS Sistema de Posicionamiento Global
GPS Sistema de Posicionamiento Global
annabelle Sánchez Ruiz

G.p.s.
G.p.s.G.p.s.
G.p.s.
G.p.s.G.p.s.
6928100 Presentacion De Gps
6928100 Presentacion De Gps6928100 Presentacion De Gps
6928100 Presentacion De Gpsguest6c68ae

Investigacion 1 trazado g.
Investigacion 1 trazado g.Investigacion 1 trazado g.
Investigacion 1 trazado g.
Oscar Gia Belduma

Sistema posicionamiento global
Sistema posicionamiento globalSistema posicionamiento global
Sistema posicionamiento globalterminator11

Sistema posicionamiento global
Sistema posicionamiento globalSistema posicionamiento global
Sistema posicionamiento globalterminator11

Sistema de posicionamiento global
Sistema de posicionamiento globalSistema de posicionamiento global
Sistema de posicionamiento global
Erik Orlando Ortega Ortega

2 conocimientos fundamentales de sistemas de informaciíón
2 conocimientos fundamentales de sistemas de informaciíón2 conocimientos fundamentales de sistemas de informaciíón
2 conocimientos fundamentales de sistemas de informaciíónsariuxtur

GPS_SISTEMAS DE NAVEGACIÓN.pptx
GPS_SISTEMAS DE NAVEGACIÓN.pptxGPS_SISTEMAS DE NAVEGACIÓN.pptx
GPS_SISTEMAS DE NAVEGACIÓN.pptx
IrisCisneros6

Sistemas de radionavegacion
Sistemas de radionavegacionSistemas de radionavegacion
Sistemas de radionavegacionterminator11

Sistemas de radionavegacion
Sistemas de radionavegacionSistemas de radionavegacion
Sistemas de radionavegacionterminator11


Similar a TRABAJO DE GPS (20)

Sistema de posicionamiento gobal
Sistema de posicionamiento gobalSistema de posicionamiento gobal
Sistema de posicionamiento gobal

Ts2
Ts2Ts2
Ts2

Trabajo de gps
Trabajo de gpsTrabajo de gps
Trabajo de gps

Sistema de posicionamiento gps
Sistema de posicionamiento gpsSistema de posicionamiento gps
Sistema de posicionamiento gps

Bases teóricas-del-gps
Bases teóricas-del-gpsBases teóricas-del-gps
Bases teóricas-del-gps

Gps
GpsGps
Gps

GPS Sistema de Posicionamiento Global
GPS Sistema de Posicionamiento GlobalGPS Sistema de Posicionamiento Global
GPS Sistema de Posicionamiento Global

G.p.s.
G.p.s.G.p.s.
G.p.s.

G.p.s.
G.p.s.G.p.s.
G.p.s.

6928100 Presentacion De Gps
6928100 Presentacion De Gps6928100 Presentacion De Gps
6928100 Presentacion De Gps

Investigacion 1 trazado g.
Investigacion 1 trazado g.Investigacion 1 trazado g.
Investigacion 1 trazado g.

Sistema posicionamiento global
Sistema posicionamiento globalSistema posicionamiento global
Sistema posicionamiento global

Sistema posicionamiento global
Sistema posicionamiento globalSistema posicionamiento global
Sistema posicionamiento global

Sistema de posicionamiento global
Sistema de posicionamiento globalSistema de posicionamiento global
Sistema de posicionamiento global

2 conocimientos fundamentales de sistemas de informaciíón
2 conocimientos fundamentales de sistemas de informaciíón2 conocimientos fundamentales de sistemas de informaciíón
2 conocimientos fundamentales de sistemas de informaciíón

GPS_SISTEMAS DE NAVEGACIÓN.pptx
GPS_SISTEMAS DE NAVEGACIÓN.pptxGPS_SISTEMAS DE NAVEGACIÓN.pptx
GPS_SISTEMAS DE NAVEGACIÓN.pptx

Sistemas de radionavegacion
Sistemas de radionavegacionSistemas de radionavegacion
Sistemas de radionavegacion

Sistemas de radionavegacion
Sistemas de radionavegacionSistemas de radionavegacion
Sistemas de radionavegacion

Gps rivera gomez
Gps rivera gomezGps rivera gomez
Gps rivera gomez

Gps
GpsGps
Gps


Último

choro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiologíachoro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiología
elvis2000x

Dialnet-EnsenanzaDeLaModelacionMedianteEcuacionesDiferenci-9304821.pdf
Dialnet-EnsenanzaDeLaModelacionMedianteEcuacionesDiferenci-9304821.pdfDialnet-EnsenanzaDeLaModelacionMedianteEcuacionesDiferenci-9304821.pdf
Dialnet-EnsenanzaDeLaModelacionMedianteEcuacionesDiferenci-9304821.pdf
fernanroq11702

UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
HaroldKewinCanaza1

Análisis de Sensibilidad clases de investigacion de operaciones
Análisis de Sensibilidad clases de investigacion de operacionesAnálisis de Sensibilidad clases de investigacion de operaciones
Análisis de Sensibilidad clases de investigacion de operaciones
SamuelHuapalla

1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV
CarlosAroeira1

Sesiones 3 y 4 Estructuras Ingenieria.pdf
Sesiones 3 y 4 Estructuras Ingenieria.pdfSesiones 3 y 4 Estructuras Ingenieria.pdf
Sesiones 3 y 4 Estructuras Ingenieria.pdf
DeyvisPalomino2

Diagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdfDiagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdf
joseabachesoto

PRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDADPRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDAD
mirellamilagrosvf

Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica químicaCiclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
ycalful01

Seguridad en mineria los Controles criticos
Seguridad en mineria los Controles criticosSeguridad en mineria los Controles criticos
Seguridad en mineria los Controles criticos
Melvin191754

TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptxTEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx
maitecuba2006

MATERIALES MAGNETICOS EN EL CAMPO SIDERURGICO.pptx
MATERIALES MAGNETICOS EN EL CAMPO SIDERURGICO.pptxMATERIALES MAGNETICOS EN EL CAMPO SIDERURGICO.pptx
MATERIALES MAGNETICOS EN EL CAMPO SIDERURGICO.pptx
Fernando Benavidez

Edafología - Presentacion Orden Histosoles
Edafología - Presentacion Orden HistosolesEdafología - Presentacion Orden Histosoles
Edafología - Presentacion Orden Histosoles
FacundoPortela1

BOTAnica mesias orland role.pptx1 ciclo agropecuaria
BOTAnica mesias orland role.pptx1 ciclo agropecuariaBOTAnica mesias orland role.pptx1 ciclo agropecuaria
BOTAnica mesias orland role.pptx1 ciclo agropecuaria
mesiassalazarpresent

Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOSAnálisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
ppame8010

Flujograma de gestión de pedidos de usuarios.
Flujograma de gestión de pedidos de usuarios.Flujograma de gestión de pedidos de usuarios.
Flujograma de gestión de pedidos de usuarios.
thatycameron2004

PROCEDIMIENTO Y PLAN DE RESCATE PARA TRABAJOS EN ALTURAS (Recuperado automáti...
PROCEDIMIENTO Y PLAN DE RESCATE PARA TRABAJOS EN ALTURAS (Recuperado automáti...PROCEDIMIENTO Y PLAN DE RESCATE PARA TRABAJOS EN ALTURAS (Recuperado automáti...
PROCEDIMIENTO Y PLAN DE RESCATE PARA TRABAJOS EN ALTURAS (Recuperado automáti...
CarlitosWay20

Joseph juran aportaciones al control de la calidad
Joseph juran aportaciones al control de la calidadJoseph juran aportaciones al control de la calidad
Joseph juran aportaciones al control de la calidad
KevinCabrera96

CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
JuanChaparro49

Bash Script Programacion en la consola.pptx
Bash Script Programacion en la consola.pptxBash Script Programacion en la consola.pptx
Bash Script Programacion en la consola.pptx
SantosCatalinoOrozco


Último (20)

choro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiologíachoro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiología

Dialnet-EnsenanzaDeLaModelacionMedianteEcuacionesDiferenci-9304821.pdf
Dialnet-EnsenanzaDeLaModelacionMedianteEcuacionesDiferenci-9304821.pdfDialnet-EnsenanzaDeLaModelacionMedianteEcuacionesDiferenci-9304821.pdf
Dialnet-EnsenanzaDeLaModelacionMedianteEcuacionesDiferenci-9304821.pdf

UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.

Análisis de Sensibilidad clases de investigacion de operaciones
Análisis de Sensibilidad clases de investigacion de operacionesAnálisis de Sensibilidad clases de investigacion de operaciones
Análisis de Sensibilidad clases de investigacion de operaciones

1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV

Sesiones 3 y 4 Estructuras Ingenieria.pdf
Sesiones 3 y 4 Estructuras Ingenieria.pdfSesiones 3 y 4 Estructuras Ingenieria.pdf
Sesiones 3 y 4 Estructuras Ingenieria.pdf

Diagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdfDiagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdf

PRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDADPRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDAD

Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica químicaCiclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica química

Seguridad en mineria los Controles criticos
Seguridad en mineria los Controles criticosSeguridad en mineria los Controles criticos
Seguridad en mineria los Controles criticos

TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptxTEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx

MATERIALES MAGNETICOS EN EL CAMPO SIDERURGICO.pptx
MATERIALES MAGNETICOS EN EL CAMPO SIDERURGICO.pptxMATERIALES MAGNETICOS EN EL CAMPO SIDERURGICO.pptx
MATERIALES MAGNETICOS EN EL CAMPO SIDERURGICO.pptx

Edafología - Presentacion Orden Histosoles
Edafología - Presentacion Orden HistosolesEdafología - Presentacion Orden Histosoles
Edafología - Presentacion Orden Histosoles

BOTAnica mesias orland role.pptx1 ciclo agropecuaria
BOTAnica mesias orland role.pptx1 ciclo agropecuariaBOTAnica mesias orland role.pptx1 ciclo agropecuaria
BOTAnica mesias orland role.pptx1 ciclo agropecuaria

Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOSAnálisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS
Análisis Combinatorio ,EJERCICIOS Y PROBLEMAS RESUELTOS

Flujograma de gestión de pedidos de usuarios.
Flujograma de gestión de pedidos de usuarios.Flujograma de gestión de pedidos de usuarios.
Flujograma de gestión de pedidos de usuarios.

PROCEDIMIENTO Y PLAN DE RESCATE PARA TRABAJOS EN ALTURAS (Recuperado automáti...
PROCEDIMIENTO Y PLAN DE RESCATE PARA TRABAJOS EN ALTURAS (Recuperado automáti...PROCEDIMIENTO Y PLAN DE RESCATE PARA TRABAJOS EN ALTURAS (Recuperado automáti...
PROCEDIMIENTO Y PLAN DE RESCATE PARA TRABAJOS EN ALTURAS (Recuperado automáti...

Joseph juran aportaciones al control de la calidad
Joseph juran aportaciones al control de la calidadJoseph juran aportaciones al control de la calidad
Joseph juran aportaciones al control de la calidad

CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024
CODIGO DE SEÑALES Y COLORES NTP399 - ANEXO 17 DS 024

Bash Script Programacion en la consola.pptx
Bash Script Programacion en la consola.pptxBash Script Programacion en la consola.pptx
Bash Script Programacion en la consola.pptx


TRABAJO DE GPS

  • 1. UNIVERSIDAD DE LOS ANDES FACULTAD DE INGENIERIA TOPOGRAFIA I MERIDA, EDO- MERIDA MERIDA, EDO. MERIDA SISTEMA DE POSICIONAMIENTO GLOBAL (GPS)SISTEMA DE POSICIONAMIENTO GLOBAL (GPS) INTEGRANTES: - GARCIA M. KRISLEYDI Y. C.I 20.396.102 - MARQUEZ B. OMAR J. CI 20.848.585
  • 2. REFERENCIASREFERENCIAS  Casanova, L.(2008). Topografía plana. Mérida, Venezuela. Primera edición.  El sistema de posicionamiento global http://www.gps.gov/systems/gps/spanish.php
  • 3. SISTEMA DE POSICIONAMIENTO GLOBALSISTEMA DE POSICIONAMIENTO GLOBAL (GPS)(GPS)  El sistema global de navegación por satélite permite determinar en todo el mundo la posición de un objeto, una persona o un vehículo con una precisión habitual de unos pocos metros de precisión.
  • 4. SISTEMA DE POSICIONAMIENTO GLOBALSISTEMA DE POSICIONAMIENTO GLOBAL (GPS)(GPS)  El sistema de posicionamiento global G.P.S, es un sistema mundial de navegación desarrollado por el departamento de defensas de los Estados Unidos. Actualmente este sistema consta de 24 satélites artificiales (21 regulares y 3 de respaldo) y sus respectivas estaciones en la tierra, proporcionando información para el posicionamiento las 24 horas del día sin importar las condiciones del tiempo.
  • 5. HISTORIA DEL G.P.SHISTORIA DEL G.P.S  En 1957, la Unión Soviética lanzó al espacio el satélite Sputnik I, que era monitorizado mediante la observación del efecto Doppler de la señal que transmitía. Debido a este hecho se comenzó a pensar que, de igual modo, la posición de un observador podría ser establecida mediante el estudio de la frecuencia Doppler de una señal transmitida por un satélite cuya órbita estuviera determinada con precisión.  La armada estadounidense rápidamente aplicó esta tecnología, para proveer a los sistemas de navegación de sus flotas de observaciones de posiciones actualizadas y precisas. Así surgió el sistema TRANSIT, que estuvo disponible, además, para uso comercial.
  • 6. HISTORIA DEL G.P.SHISTORIA DEL G.P.S  En 1973 se combinaron los programas de la Armada y el de la Fuerza Aérea de los Estados Unidos posteriormente renombrado como NAVSTAR GPS. Entre 1978 y 1985 se desarrollaron y lanzaron once satélites prototipo experimentales NAVSTAR, a los que siguieron otras generaciones de satélites, hasta completar la constelación actual.  En resumen desde sus inicios puramente militares en el año 1978, sus aplicaciones han ido incrementándose constantemente en diversas áreas y los equipos receptores GPS han ido disminuyendo tanto en tamaño como en costo.
  • 7. DESCRIPCIÓN DEL SISTEMADESCRIPCIÓN DEL SISTEMA Un sistema GPS esta compuesto por los siguientes tres segmentos:
  • 8. DESCRIPCIÓN DEL SISTEMADESCRIPCIÓN DEL SISTEMA SEGMENTO ESPACIAL: Conocido como la constelación NAVSTAR conformado actualmente por 24 satélites. SEGMENTO DE CONTROL: Conformado por estaciones de control master y de alimentación. En tierra existen cinco estaciones de seguimiento de control, tres estaciones para la alimentación de datos y una estación de control maestro. SEGMENTO USUARIO: Constituido por los receptores, recolectores de datos y programas de aplicación o software. El receptor es el instrumento que recibe y decodifica la señal del satélite calculando las coordenadas del puntos deseada. Los receptores varían en precisión, tamaño, capacidad de almacenamiento de datos y numero de satélites que utilizan para calcular posición, estos equipos son constantemente mejorados en calidad y precisión debido al permanente desarrollo tecnológico.
  • 9.
  • 10. SEÑAL DEL GPSSEÑAL DEL GPS La Onda Portadora (carriers) Los satélites GPS transmiten las señales en dos tipos de frecuencias de ondas portadoras, (en inglés carrier). Una onda se denomina "L1" y emite en una frecuencia de 1575.42 MHz (Megaherzios) y transporta, de ahí el nombre "onda portadora", dos tipos de mensaje: El ya conocido Pseudo-Random Code para el tiempo. El mensaje de estado de la señal. La otra onda se denomina "L2", con una frecuencia de 1277.60 MHz, mucho más preciso en su código PRC que la anterior, se usa sólo para fines militares.
  • 11. Veamos que información transmite la onda portadora "L1": 1.- Los Códigos Seudo-Aleatorios o "Pseudo-Random Codes". A su vez el Pseudo-Random Code se divide en dos tipos: El primero se llama código "C/A" (de "Adquisición Común"). Modula la onda portadora "L1". Se repite cada 1023 bits y modula en un ratio de 1 Mhz. Cada satélite tiene un único Pseudo-Random Code. El código "C/A" es la base para usos civiles del Sistema GPS. De ahí su nombre: "Adquisición o Captación Común" El segundo se llama código "P" (Preciso). Este se repite en un ciclo de siete días y modula ambas ondas portadoras: L1 y L2 a un ratio de 10 MHz. Este código es especial para usos militares y puede ser encriptado. Cuando se encripta se le llama código "Y". Obviamente este código "P" es mucho más complicado que el "C/A" y por tanto más complicado de captar o adquirir por los receptores. Incluso, los GPS utilizados para fines militares para adquirir las señales, primero utilizan el código "C/A" y después saltan al código "P".
  • 12. 2.- El Estado de la Señal o Mensajes de Navegación. Estos mensajes de navegación o de estado, se encuentran en una señal de baja frecuencia añadida al código "L1", la cual da información acerca de las orbitas de los satélites, las correcciones de su reloj y otras señales de estado del Sistema.
  • 13.
  • 14. FUNDAMENTOS INVOLUCRADOS EN LAFUNDAMENTOS INVOLUCRADOS EN LA MEDICIONES CON GPSMEDICIONES CON GPS
  • 15. TRILATERACION SATELITALTRILATERACION SATELITAL Los satélites del sistema de posicionamiento global se encuentran girando alrededor de la Tierra en órbitas predefinidas a una altura aproximada de 20.200 kilómetros, siendo posible conocer con exactitud la ubicación de un satélite en un instante de tiempo dado, convirtiéndose por lo tanto los satélites en puntos de referencia en el espacio (ver figura)
  • 16. TRILATERACION SATELITALTRILATERACION SATELITAL  Supongamos que un receptor en la Tierra capta la señal de un primer satélite determinando la distancia entre ambos. Esto solamente nos indica que el receptor puede estar ubicado en un punto cualquiera dentro de la superficie de una esfera de radio R1 tal y como se muestra en la siguiente figura El punto puede estar ubicado en cualquier lugar de la esfera.
  • 17. TRILATERACION SATELITALTRILATERACION SATELITAL  Si medimos la distancia de un segundo satélite al mismo receptor se generará una superficie esférica de radio R2, que al intersecarse con la primera esfera se formará un círculo en cuyo perímetro pudiera estar ubicado el punto a medir. Circulo resultante de la intercepción de dos esfera.
  • 18. TRILATERACION SATELITALTRILATERACION SATELITAL  Si agregamos una tercera medición, la intersección de la nueva esfera con las dos anteriores se reduce a dos puntos sobre el perímetro del círculo descrito tal y como se muestra en la siguiente figura. Uno de estos dos puntos puede ser descartado por ser una respuesta incorrecta, bien sea por estar fuera de espacio o por moverse a una velocidad muy elevada. Puntos resultantes de la intercepción de tres esferas.
  • 19. TRILATERACION SATELITALTRILATERACION SATELITAL  Matemáticamente es necesario determinar una cuarta medición a un diferente satélite a fin de poder calcular las cuatro incógnitas x, y, z y tiempo. Punto resultante de la intercepción de cuatro esferas.
  • 20. MEDICIÓN DE DISTANCIAS DESDE LOSMEDICIÓN DE DISTANCIAS DESDE LOS SATÉLITESSATÉLITES  La distancia de un satélite a un receptor se calcula midiendo el tiempo de viaje de la señal de radio desde elsatélite al receptor. Conociendo la velocidad de la señal de radio, la distancia se determina por medio de la ecuación de movimiento con velocidad uniforme. D = v.t Siendo: D = distancia en kilómetros desde el satélite al punto considerado. v = velocidad de la señal de radio, aproximadamente la velocidad de la luz. v ≈300.000 km/s. t = tiempo de viaje de la señal en segundos. Para poder medir el tiempo de viaje de la señal, es necesario conocer mediante cierto procedimiento el instante en el que la señal parte del satélite.
  • 21. MEDICIÓN PRECISA DEL TIEMPOMEDICIÓN PRECISA DEL TIEMPO La medición del tiempo de viaje es una actividad difícil de realizar. Debido a la gran velocidad de las señales de radio y a las distancias, relativamente cortas, a la cual se encuentran los satélites de la Tierra, los tiempos de viaje son extremadamente cortos. El tiempo promedio que una señal tarda en viajar de un satélite orbitando a 20.200 kilómetros a la Tierra es de 0,067 segundos. Este hecho hace necesario la utilización de relojes muy precisos. Los satélites portan relojes atómicos con precisiones de un nanosegundo, pero colocar este tipo de relojes en los receptores sería muy costoso. Para solucionar este problema los receptores corrigen los errores en la medición del tiempo mediante una medición a un cuarto satélite.
  • 22. CONOCIMIENTO PRECISO DE LA ORBITACONOCIMIENTO PRECISO DE LA ORBITA DEL SATÉLITEDEL SATÉLITE  Como se ha mencionado, existen 24 satélites operacionales en el sistema NAVSTAR orbitando el la tierra cada 12 horas a una altura de 20.200Km. Existen 6 diferentes orbitas inclinadas aproximadamente 55° con respecto al ecuador. Alrededor de cada uno de estos planos giran 4 satélites monitoreados constantemente por el departamento de defensa de los Estados Unidos.  En la tierra existen 5 estaciones de seguimiento y control:  3 Estaciones para la alimentación de datos.  1 Estación de control maestra. La estación de control maestra calcula con los datos de las estaciones de seguimiento, la posición de los satélites en las orbitas, los coeficientes para las correcciones de los tiempos y transmiten esta información a los satélites.
  • 23. ESTACIONES DE CONTROL MAESTRAS YESTACIONES DE CONTROL MAESTRAS Y MONITOREO.MONITOREO.
  • 24.  Los errores que afectan las mediciones con G.P.S. Se pueden agrupar en 3 tipos diferentes: CORRECCIÓN DE ERRORES EN LACORRECCIÓN DE ERRORES EN LA PROPAGACIÓN DE LA ONDAPROPAGACIÓN DE LA ONDA ERRORES Errores originados por el medio de propagación. Errores propios del Satélite. Errores en la recepción. Error por ruta múltiple. • Errores orbitales. • Errores del reloj. • Errores de configuración geométrica.
  • 25. 1. ERRORES PROPIOS DEL SATÉLITE.1. ERRORES PROPIOS DEL SATÉLITE.  Errores orbitales: Afectan la determinación de la posición del satélite en un instante determinado con respecto a un sistema de referencia dado. Estos errores se originan debido a que no se conocen con la exactitud necesaria las orbitas de los satélites.  Errores del reloj: Aunque sumamente precisos, los relojes atómicos pueden presentar variaciones debido a la deriva propia del instrumento y a la acción de los efectos relativísticos que originan un diferencial del tiempo entre el sistema del satélite y del sistema del G.P.S. Este diferencial de tiempo no es constante para todos los satélites, sin embargo, estos errores, de muy poca magnitud, son ajustados por el Departamento de Defensa de los Estados Unidos.
  • 26. 1. ERRORES PROPIOS DEL SATÉLITE.1. ERRORES PROPIOS DEL SATÉLITE.  Errores de configuración geométrica: El efecto de la geometría en la ubicación de los satélites utilizados en la determinación de un posicionamiento queda expresado por los parámetros de la dilación de precisión geométrica (DPG). Los parámetros de la DPG resultan en una medida compuesta que refleja la influencia de la geometría de los satélites sobre la precisión combinada de las estimaciones del tiempo y posición de la estación. La configuración geométrica ideal se da cuando la posición relativa entre satélites forma ángulos agudos. Por el contrario una configuración geométrica pobre se da cuando los satélites están alineados o su posición relativa forma ángulos llanos.
  • 27. 2. Errores originados por el medio de2. Errores originados por el medio de propagaciónpropagación Cuando la señal penetra la ionosfera y la troposfera reducen la velocidad de la señal, pero actualmente los receptores de G.P.S. Toman en cuenta estas demoras haciendo las correcciones pertinentes. Error por ruta múltiple: Se origina debido a la posibilidad de que una señal reflejada por objetos ubicados en la superficie de la tierra lleguen al receptor por dos o mas trayectorias diferentes. Para minimizar los efectos del multipath se han desarrollado antenas para filtrar las señales que llegan de diferentes direcciones.
  • 28. 3. ERRORES EN LA RECEPCIÓN3. ERRORES EN LA RECEPCIÓN  El ruido.  Centro de fase de la antena.  Errores del reloj oscilador.  Error de disponibilidad selectiva (S/A): El cual es una degradación de la señal del satélite causada en forma intencional por el Departamento de Defensa de los Estados Unidos.
