El GPS diferencial permite determinar una posición con mayor precisión que el GPS convencional mediante la corrección de los errores del sistema. Una estación de referencia conoce su posición con alta precisión y transmite correcciones a los receptores de los usuarios, mejorando la precisión a centímetros usando código o milímetros usando fase. El método estático requiere observaciones prolongadas mientras que el estático rápido permite determinar puntos en minutos, haciendo el GPS diferencial útil para levantamientos topográficos.

1. GPS DIFERENCIAL

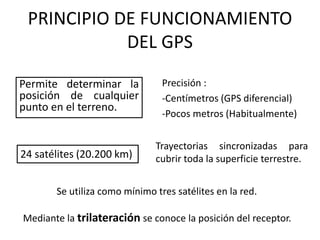

2. PRINCIPIO DE FUNCIONAMIENTO
DEL GPS
Permite determinar la
posición de cualquier
punto en el terreno.
Precisión :
-Centímetros (GPS diferencial)
-Pocos metros (Habitualmente)
24 satélites (20.200 km)
Trayectorias sincronizadas para
cubrir toda la superficie terrestre.
Se utiliza como mínimo tres satélites en la red.
Mediante la trilateración se conoce la posición del receptor.

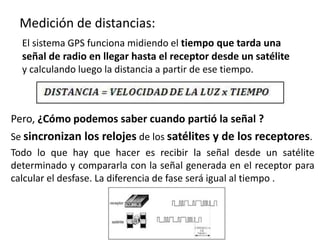

3. Medición de distancias:
El sistema GPS funciona midiendo el tiempo que tarda una
señal de radio en llegar hasta el receptor desde un satélite
y calculando luego la distancia a partir de ese tiempo.
Pero, ¿Cómo podemos saber cuando partió la señal ?
Se sincronizan los relojes de los satélites y de los receptores.
Todo lo que hay que hacer es recibir la señal desde un satélite
determinado y compararla con la señal generada en el receptor para
calcular el desfase. La diferencia de fase será igual al tiempo .

4. GPS como instrumento topográfico este segmento comprende
los siguientes elementos (equipo de campo):
Antena:
Componente que se encarga
de recibir y amplificar la
señal recibida por los
satélites.
Receptor:
Recibe la señal recogida por
la antena y decodifica esta
para convertirla en
información legible.
Terminal GPS o Unidad de Control:
Ordenador de campo que muestra la
información transmitida por los
satélites y recoge todos datos útiles
para su posterior cálculo, de
aplicaciones Topográficas.

5. GPS DIFERENCIAL
Sistema que proporciona a los receptores de
GPS correcciones de los datos recibidos de
los satélites GPS, con el fin de proporcionar una
mayor precisión en la posición calculada.

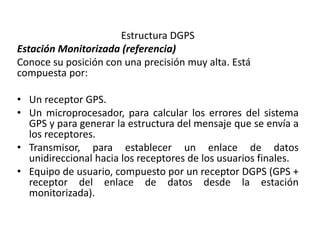

6. Estructura DGPS
Estación Monitorizada (referencia)
Conoce su posición con una precisión muy alta. Está
compuesta por:
• Un receptor GPS.
• Un microprocesador, para calcular los errores del sistema
GPS y para generar la estructura del mensaje que se envía a
los receptores.
• Transmisor, para establecer un enlace de datos
unidireccional hacia los receptores de los usuarios finales.
• Equipo de usuario, compuesto por un receptor DGPS (GPS +
receptor del enlace de datos desde la estación
monitorizada).

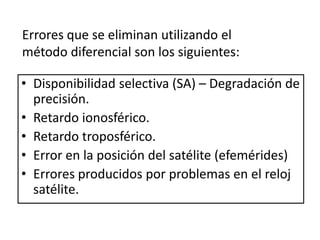

7. • Disponibilidad selectiva (SA) – Degradación de
precisión.
• Retardo ionosférico.
• Retardo troposférico.
• Error en la posición del satélite (efemérides)
• Errores producidos por problemas en el reloj
satélite.
Errores que se eliminan utilizando el
método diferencial son los siguientes:

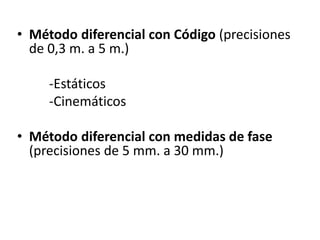

8. • Método diferencial con Código (precisiones
de 0,3 m. a 5 m.)
-Estáticos
-Cinemáticos
• Método diferencial con medidas de fase
(precisiones de 5 mm. a 30 mm.)

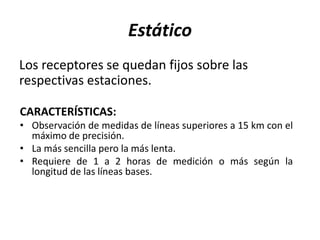

9. Estático
Los receptores se quedan fijos sobre las
respectivas estaciones.
CARACTERÍSTICAS:
• Observación de medidas de líneas superiores a 15 km con el
máximo de precisión.
• La más sencilla pero la más lenta.
• Requiere de 1 a 2 horas de medición o más según la
longitud de las líneas bases.

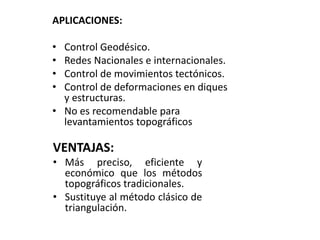

10. APLICACIONES:
• Control Geodésico.
• Redes Nacionales e internacionales.
• Control de movimientos tectónicos.
• Control de deformaciones en diques
y estructuras.
• No es recomendable para
levantamientos topográficos
VENTAJAS:
• Más preciso, eficiente y
económico que los métodos
topográficos tradicionales.
• Sustituye al método clásico de
triangulación.

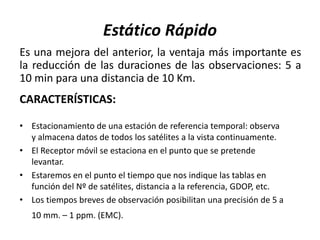

11. Estático Rápido
Es una mejora del anterior, la ventaja más importante es
la reducción de las duraciones de las observaciones: 5 a
10 min para una distancia de 10 Km.
CARACTERÍSTICAS:
• Estacionamiento de una estación de referencia temporal: observa
y almacena datos de todos los satélites a la vista continuamente.
• El Receptor móvil se estaciona en el punto que se pretende
levantar.
• Estaremos en el punto el tiempo que nos indique las tablas en
función del Nº de satélites, distancia a la referencia, GDOP, etc.
• Los tiempos breves de observación posibilitan una precisión de 5 a
10 mm. – 1 ppm. (EMC).

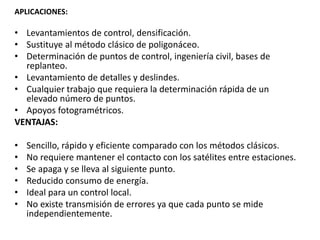

12. APLICACIONES:
• Levantamientos de control, densificación.
• Sustituye al método clásico de poligonáceo.
• Determinación de puntos de control, ingeniería civil, bases de
replanteo.
• Levantamiento de detalles y deslindes.
• Cualquier trabajo que requiera la determinación rápida de un
elevado número de puntos.
• Apoyos fotogramétricos.
VENTAJAS:
• Sencillo, rápido y eficiente comparado con los métodos clásicos.
• No requiere mantener el contacto con los satélites entre estaciones.
• Se apaga y se lleva al siguiente punto.
• Reducido consumo de energía.
• Ideal para un control local.
• No existe transmisión de errores ya que cada punto se mide
independientemente.
