2. Unidad 1: Herramientas
Contenidos conceptuales:
 Herramientas manuales del taller de electricidad. Descripción funcional, uso, aplicaciones,
cuidados y mantenimiento
Instrumento de Medición
Destornillador
Pinza Amperometrica Tester Analógico Tester Digital
Philips Plano
Página N°1

3. Busca polos
Alicates y Pinzas:
Permiten hacer tres operaciones fundamentales: presionar, cortar y doblar. Se
caracterizan por tener dos quijadas o mandíbulas que se abren o cierran, un eje o
pasador de articulación, y dos brazos cubiertos de material aislante.
El electricista debe contar con tres alicates: universal, de corte y de punta.
El Pinza universal empleado para sujetar, presionar y cortar los conductores y
cables
eléctricos.
El alicate de corte sirve principalmente para cortar y pelar los cables y
conductores
eléctricos. No se deben emplear para cortar alambres de acero porque se maltrata
el filo de sus mandíbulas.
El Pinzas de punta, por su extremo agudo y fino, facilita el trabajo en zonas
reducidas.
Sirve para sujetar tornillos pequeños y complementar el trabajo con el alicate
universal. También puede ser usado para doblar, presionar, sujetar y cortar cables.
Posee una ranura que permite pelar cables con mayor facilidad.
Busca Polo con Señal Lumínica
Busca Polo Digital
Página N°2

4. Pinza Universal
Pinza Punta Recta
Pinza Punta Curva
Pinza Pico Loro
Pinza Entalladora
Alicate
Pinza para desvainar conductores
Página N°3

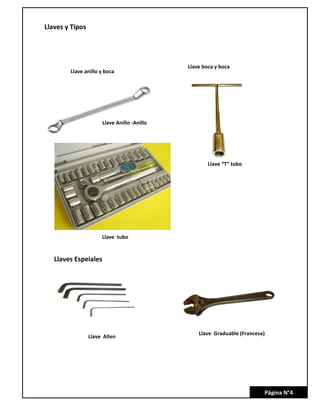

5. Llaves y Tipos
Llave anillo y boca
Llave boca y boca
Llave Anillo -Anillo
Llave “T” tubo
Llave tubo
Llaves Espeiales
Llave tubo
Llave Allen
Llave Graduable (Francesa)
Página N°4

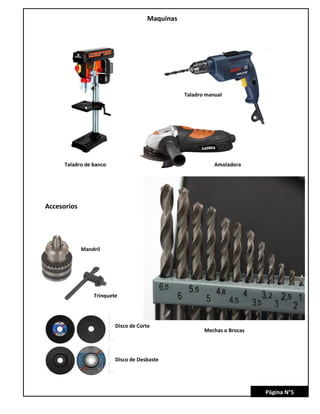

6. Maquinas
Taladro de banco
Taladro manual
Accesorios
Trinquete
Mandril
Mechas o Brocas
Amoladora
Disco de Corte
Disco de Desbaste
Página N°5

7. Contenidos procedimentales:
 Utilizar correctamente las herramientas para electricidad de acuerdo con la tarea por
realizar.
 Manipular lámpara de prueba.
Unidad 2: Fundamentos físicos, materiales eléctricos e insumos
Contenidos conceptuales:
 Teoría atómica -modelo atómico de Bohr-. Parámetros fundamentales (Tensión, Corriente
y Resistencia).
 Conductores y aisladores.
 Tipos y características de los materiales e insumos que se utilizan en instalaciones
eléctricas.
Puntas de Prueba
Esquema tablero de Prueba
Puntas de Prueba
Página N°6

8. Electricidad - Generalidades
La electricidad es una forma de energía que sólo se percibe por sus efectos, y los mismos son
posibles debido a dos factores:
la Tensión y la Corriente eléctrica.
En los conductores existen partículas invisibles llamadas electrones libres que están en constante
movimiento en forma desordenada.
Para que estos electrones libres pasen a tener un movimiento ordenado es necesario ejercer una
fuerza que los mueva. Esta fuerza recibe el nombre de tensión eléctrica (E), medida en Volt (V).
Ese movimiento ordenado de los electrones libres dentro de los conductores, provocado por la
acción de la tensión, forma una corriente de electrones llamada corriente eléctrica (I), medida en
Amper (A).
Decíamos anteriormente que la tensión eléctrica produce un movimiento de los electrones en
forma ordenada, dando origen a la corriente eléctrica. Con esa corriente una lámpara se enciende
y produce luz y calor con una cierta intensidad.
Esa intensidad de luz y calor son los efectos que percibimos al transformarse la potencia eléctrica
en potencia luminosa (luz) y potencia térmica (calor).
Como conclusión podemos decir que para que exista potencia eléctrica debe existir tensión y
corriente eléctrica.
Página N°7

9. COMO SE GENERA LA ENERGÍA ELECTRICA.
Generación:
La electricidad se obtiene a través de la transformación de otras fuentes de energía como
por ejemplo la transformación de las caídas de agua en movimientos mecánicos en las
turbinas y consecuentemente en la generación de electricidad dínamos alternadores son
los que organizan el movimiento de los electrones libres.
Otra forma es la transformación de la energía térmica producida por calderas,
normalmente en movimientos mecánicos que accionan a los generadores eléctricos.
Otra forma de generación de energía eléctrica es a través de la reacción nuclear de
materiales radiactivos como el uranio y el plutonio.
También las pantallas solares:
Mientras que se la puede acumulas energía en reacciones químicas, como en pilas y
baterías eléctricas.
Tipos de Corrientes
Existen dos tipo de corrientes , continua y alterna
Corriente continua
Es de signo constante, positiva o negativa, siendo generada por máquinas llamadas
"dínamos" y por medios químicos (como por ej. mediante baterías).
El mayor inconveniente en el uso es su transmisión por cuanto no permite su
transformación a mayores tensiones, adquiriendo importantes caídas de tensión aún en
recorridos pequeños. Por este motivo se encuentra en desuso para instalaciones
domiciliarias e industriales, empleándose solamente para transporte público.
(subterráneos, trenes, etc.) o para aplicaciones muy especiales donde se requiera una
buena regulación de velocidad de los motores.
ENERGÍA SOLAR
Subsistema de capacitación energética
La conversión de la energía solar en energía eléctrica de forma directa se produce como
consecuencia del denominado efecto fotoeléctrico o fotovoltaico. Al incidir la radiación solar sobre
un tipo de materiales denominados semiconductores la energía recibida provoca un movimiento
caótico de electrones en el interior del material. Si se unen dos regiones de un semiconductor a los
que artificialmente se les ha dotado de concentraciones diferentes de electrones, se provoca un
Página N°8

10. cambio electroestático constante que reconducirá el movimiento de electrones en la dirección y
sentido que se desee.
De esta forma, cuando sobre una célula solar fotovoltaica incide la radiación solar en una de sus
caras, aparece en ella una tensión análoga a la que se produce entre los bornes de una pila.
Mediante la colocación de contactos metálicos en cada una de las puede “extraerse” energía
eléctrica que es utilizable en distintas aplicaciones.
NOTA:
UNA CÉLULA INDIVIDUAL (CON UN ÁREA DE UNOS 75CM2)
SUFICIENTEMENTE ILUMINADA ES CAPÁZ DE GENERAR D.D.P. DE 4V. CON UNA
POTEMCIA DE UN WATT.
ESQUEMA ELÉCTRICO
Un panel solar está constituido por varias células iguales conectadas eléctricamente entre sí en
serie y en paralelo, de forma que la tensión y la corriente suministrada por el panel se incrementa
hasta ajustarse al valor deseado (fig. )
Además de las células un panel solar tiene :
Cubierta exterior de vidrio, que debe facilitar al máximo la transmisión de la radiación solar.
Encapsulante, generalmente de silicona. No tiene que ser afectado por el sol.
Cableado y borneras de conexión , comunes para una instalación eléctrica.
Nota:
Normalmente, los paneles utilizados están diseñados para trabajar en combinación con
baterías de 12 v y cuentan con 36 células. La superficie del módulo puede variar entre 0,a y 0.5 m2
y presentan dos bornas de salida.
Ventajas de la electricidad solar
Por el contrario, la energía solar como fuente energética presenta ventajas importantes, entre las
que se pueden destacar las siguientes:
Inagotable a la escala humana.
Elevada calidad energética.
Pequeño o nulo impacto ambiental.
Página N°9

11. Su desarrollo depende todavía en gran medida de legislaciones que incluyan la posibilidad de
apoyo público. Son una apuesta tecnológica hacia el futuro, aportan a un país una menor
dependencia exterior y evitan emisiones de CO2 (lluvia ácida).
Inconvenientes
Frente a ello, la energía solar también plantea ciertos inconvenientes:
Se produce de forma semi-aleatoria, estando sometida a ciclos día –noche y estacionales
invierno-verano.
Llega a la Tierra de forma dispersa.
No se puede almacenar de forma directa, siendo necesario realizar una transformación
energética.
Aplicaciones
Entre los distintos campos de aplicaciones en los que tiene mucho que aportar la energía solar
fotovoltaica, destacamos en primer lugar algunos en los que si no se juega un papel insustituible,
sí lo hace primordialmente
Lugares aislados
Donde resulta especialmente difícil o caro llevar el tendido eléctrico.
Refrigeración portátil para transporte de medicinas y vacunas.
Alimentación eléctrica de hospitales de campaña.
Fuentes de alimentación para cargadores de batería sen lugares apartados.
Pastores eléctricos (vallas electrificadas)para impedir el paso de animales y ganados.
Alimentación de equipos móviles de radio, transmisiones de datos y radioteléfonos.
Electrificación de caravanas y embarcaciones.
Electrificación de campamentos, camping y refugios de montaña.
Bombeo de agua para regadíos y otros usos.
Desalinización de aguas salobres.
Electrificación básica de viviendas aisladas unifamiliares habitadas de forma esporádica.
Electrificación de pequeños núcleos rurales (pueblos y aldeas en zonas montañosas o de
poca accesibilidad ).
Electrificación de granjas y pequeñas industrias rurales.
Pequeñas islas.
Postes SOS DGT.
Página N°10

12. Navegación aérea y marítima. Faros y boyas.
Señalización de carreteras y ferrocarriles.
Sistemas de ordeño.
Más
Iluminación pública
Instalaciones turísticas
Coche solar.
Conexión a la red.
Relojes, calculadoras, juguetes, etc.
Usos militares diversos
Protección catódica de tuberías, depósitos y estructuras diversas.
Corriente alterna
Su signo va variando en el tiempo (positivo y negativo) según una curva periódica. Se genera en
máquinas llamadas "alternadores" que transforma la energía mecánica disponible en energía
eléctrica trifásica.
La corriente alterna utilizada en la Argentina es de 380 V. entre fases y de 220 V. entre fase y
neutro (conocida como 3 x 380 V / 220 V), con una frecuencia de 50 ciclos por segundo (50 Hz).
Transmisión En esas usinas la energía es generada a tensiones relativamente bajas, del orden de
6000 a 13200 V. Inmediatamente dentro de la usina se eleva esa tensión a valores de 132000 Volt,
500000 Volt o como en el caso de la central de Itaipú de 750000 Volt.
Esa alta tensión es transmitida a lo largo de miles de kilómetros hasta los centros de consumo. La
forma de transmitir esta energía es a través de líneas con conductores desnudos de aluminio.
Distribución Próximos a los centros de consumo las estaciones transformadoras reducen las
tensiones a 13200 Volt, valor que se emplea para la distribución en lineas aéreas o redes
subterráneas.
Una vez distribuida esa tensión en 13200 Volt, para ser utilizada debe ser reducida a 380 ó 220
Volt. Para ello es necesario que exista un transformador próximo al consumidor. Estos pueden
estar localizados en los postes plataformas elevadas, a nivel, o en cámaras subterráneas, en caso
de existir una red subterránea en la zona.
Página N°11

13. Página N°12

14. Página N°13
REDES
Red N.E.A...........................................................................500 mil K.V.
De estación Román a V. Ocampo...................................132 mil K.V.
Red primaria en media tensión...............................................33 mil K.V.
Red rural en media tensión .......................................7,6 y 13,2 mil K.V.
Ley de Ohm
Relación entre I, V y R
Hay una relación fundamental entre las tres magnitudes básicas de todos los circuitos, y es:
Es decir, la intensidad que recorre un circuito es directamente proporcional a la tensión de la
fuente de alimentación e inversamente proporcional a la resistencia en dicho circuito. Esta
relación se conoce como Ley de Ohm.

15. Página N°14
Cálculos con la ley de Ohm
Intensidad
Tensión:
Resistencia
Ejemplo de Problemas
Ejemplo 1
Un circuito eléctrico está formado por una pila de petaca de 4'5V, una bombilla que tiene una
resistencia de 90 , un interruptor y los cables necesarios para unir todos ellos. Se pide una
representación gráfica del circuito y que se calcule la intensidad de la corriente que circulará cada
vez que cerremos el interruptor.

16. Página N°15

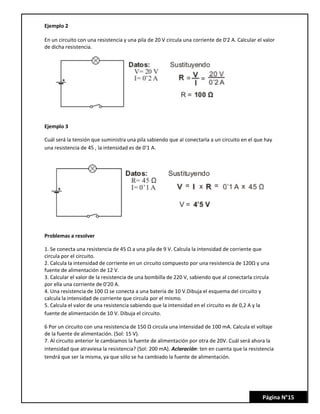

Ejemplo 2
En un circuito con una resistencia y una pila de 20 V circula una corriente de 0'2 A. Calcular el valor
de dicha resistencia.
Ejemplo 3
Cuál será la tensión que suministra una pila sabiendo que al conectarla a un circuito en el que hay
una resistencia de 45 , la intensidad es de 0'1 A.
Problemas a resolver
1. Se conecta una resistencia de 45 Ω a una pila de 9 V. Calcula la intensidad de corriente que
circula por el circuito.
2. Calcula la intensidad de corriente en un circuito compuesto por una resistencia de 120Ω y una
fuente de alimentación de 12 V.
3. Calcular el valor de la resistencia de una bombilla de 220 V, sabiendo que al conectarla circula
por ella una corriente de 0'20 A.
4. Una resistencia de 100 Ω se conecta a una batería de 10 V.Dibuja el esquema del circuito y
calcula la intensidad de corriente que circula por el mismo.
5. Calcula el valor de una resistencia sabiendo que la intensidad en el circuito es de 0,2 A y la
fuente de alimentación de 10 V. Dibuja el circuito.
6 Por un circuito con una resistencia de 150 Ω circula una intensidad de 100 mA. Calcula el voltaje
de la fuente de alimentación. (Sol: 15 V).
7. Al circuito anterior le cambiamos la fuente de alimentación por otra de 20V. Cuál será ahora la
intensidad que atraviesa la resistencia? (Sol: 200 mA). Aclaración: ten en cuenta que la resistencia
tendrá que ser la misma, ya que sólo se ha cambiado la fuente de alimentación.

17. Página N°16
POTENCIA:
Relación entre la potencia, la tensión y la corriente eléctrica
Si disminuimos la tensión la lámpara brilla y calienta menos (menor potencia transformada) y
viceversa, si aumentamos la tensión la lámpara brilla y calienta más.
Por lo tanto, se puede decir que la tensión y la potencia varían entre sí de manera directa. De la
misma forma, si disminuimos la corriente la lámpara también brilla y calienta menos (menor
potencia transformada) y si la aumentamos también brilla y calienta más.
O sea que la corriente y la potencia eléctrica varían entre sí de manera directa; esto significa que la
potencia varía de forma directa con la tensión y la corriente, pudiéndose decir entonces que:
La potencia eléctrica es el resultado del producto de la tensión por la corriente , también se define
como un trabajo realizado en una unidad de tiempo.
P = E X I = Watt (unidad)
Siendo la unidad de medida de la tensión el Volt (V) y de la corriente el Ampere (A), la unidad de
medida de la potencia será el Volt-Amper (VA) para circuitos de c.a. y el Watt (W) para circuitos de
c.c.
Potencia = Tensión X Corriente
P (watt, W) = E (Volt, V) X (Amper, A)
Manipulando esas expresiones podemos obtener otra que puede ser útil en aplicaciones
específicas.

18. Página N°17
Circuitos con Cargas en Serie y en Paralelo - Resistencia equivalente
En un circuito en serie la corriente I que circula tiene el mismo valor en todas las partes del
circuito, siendo la resistencia total la suma de las resistencias individuales.
La tensión U varía en las distintas partes del circuito, siendo:
U = E + E + E + …..+ E
Ello significa que si en un circuito de 220 V. se conectan varias lámparas en serie ellas encenderían
muy tenuemente, y si una se quema se interrumpe todo el circuito y las lámparas se apagarán; por
ello no se conectan lámparas en serie.
Salvo casos particulares (como cuando tenemos una carga alimentada por algunas decenas de
metros de conductor) en una instalación las cargas están conectadas en paralelo.
La gran mayoría de las instalaciones eléctricas posee cargas en paralelo. En esos circuitos uno de
los cálculos más comunes consiste en determinar la corriente total exigida por las cargas, a fin de
determinar la sección de los conductores y la protección del circuito.
En un circuito con cargas en paralelo (si despreciamos la caída de tensión en los conductores) a
cada una de las cargas estará aplicada la misma tensión y la corriente total será la suma de las
corrientes de cada carga individual. La ley de Ohm puede ser aplicada a cada una de las cargas
para determinar las corrientes.
I = I1 + I2 + I3+……+ In
La resistencia de una carga específica generalmente no es de interés, excepto como un paso para
determinar la corriente o la potencia consumida. De este modo, la corriente total que circula en

19. Página N°18
un circuito con cargas en paralelo se puede calcular en base a la "resistencia equivalente del
circuito", mediante la expresión.
1/Req = (1/R1) + (1/R2) + (1/R3) +…
1/Req = (P1/U1
2
) + (P2/U2
2
) + (P3/U3
2
) +…
La resistencia de un equipamiento eléctrico se fija en la fase de proyecto, y cualquier cálculo que
involucre esa magnitud deberá utilizar la tensión nominal del equipamiento y no la del circuito;
por lo que las tensiones U1, U2, U3,.….pueden ser diferentes entre sí.
Si todas las cargas tuvieran la misma tensión nominal la expresión anterior se simplifica a:
1/Req = (P1+P2+P3) / U2
+ …
Por lo tanto:
Req = (tensión nominal)2
/ suma de la potencias nominales
Req = U2
/ P
SERIE
PARALELO

20. Página N°18
un circuito con cargas en paralelo se puede calcular en base a la "resistencia equivalente del
circuito", mediante la expresión.
1/Req = (1/R1) + (1/R2) + (1/R3) +…
1/Req = (P1/U1
2
) + (P2/U2
2
) + (P3/U3
2
) +…
La resistencia de un equipamiento eléctrico se fija en la fase de proyecto, y cualquier cálculo que
involucre esa magnitud deberá utilizar la tensión nominal del equipamiento y no la del circuito;
por lo que las tensiones U1, U2, U3,.….pueden ser diferentes entre sí.
Si todas las cargas tuvieran la misma tensión nominal la expresión anterior se simplifica a:
1/Req = (P1+P2+P3) / U2
+ …
Por lo tanto:
Req = (tensión nominal)2
/ suma de la potencias nominales
Req = U2
/ P
LINEAS
Desnudas
Paralelas
Aisladas
Preensamblados
LINEAS
Subterráneo
LINEAS

21. Página N°19
Pipeta superior
Pipeta inferior
Caño de 1” ¼ (galvanizado)
PILAR Una “T”
Cruceta
Aisladores
Caja del medidor
Caja del tablero

22. Página N°20
Empalme directo
Manitos
Morceto Común
CONEXIONES
Con fusible Aéreo
Morcetos con fusible aéreo incorporado
Los fusibles son la parte
más débil del circuito ya
que su función es
proteger dicho circuitos
de cortocircuitos o abrirlo
por mayor consumo

23. Página N°21
Conductore
s
1x11x1,51x6
Conductores coaxil
Contador de energía o medidor

24. Página N°22
Tablero

25. Página N°23
Jabalina Cobre
Cable para la puesta a tierra
Cable para la puesta a tierra aislado Cable para la puesta a tierra desnudo
Terminales

26. Página N°24
CAJAS
CAJAS DE TABLERO
CAJAS RECTANGULARES
CAJAS OCTOGONALES
CAJAS CUADRADAS

27. Página N°25
Exterior
CAÑERÍAS
. Interior
de hierro
Rígida
de plástico
Corrugado reforzado
Flexible
Corrugado liviano
CABLE CANAL para instalaciones de interior (oficinas)
CAÑERIAS
CAÑERÍA : Se utiliza para unir las distintas cajas, en cuyos extremos se utiliza boquillas o
conectores entre si, para no dañar los conductores cuando se efectuar el cableado.

28. Página N°26
BANDEJAS para instalaciones de industriales ( aéreas, verticales, canales )
CONDUCTORES: Estos pueden ser de un pelo (alámbricos) o de varios
pelos retorcidos. ( …….. )
Cilíndricos
De forma :
Chatos
Unifilares
Bifilares
Pueden ser:
Trifilares
Etc.
Desnudos
De una aislación
Aislación De doble aislación
De triple aislación
Subterráneo
1 X 1
2 X 1
Nº de conductores Sección del conductor

29. Página N°27
Empalmes por el conductor (por presión, soldado)
Borneras
Terminales (horquillas, anillos, macho - hembras)
EMPALME

30. Página N°28
MATERIALES ELECTRICOS
LLAVES BIPOLAR Y TRIPOLARES
LLAVES TERMICAS
BIPOLARES
TRIPOLARES
DISYUNTORES
TETRAPOLAR
BIPOLAR
LLAVES DE UN PUNTO

31. Página N°29
9
LLAVES DE COMBINACIONTOMACORRIENTA
PULSADORES
TUBOS FLUORESENTES REACTANCIA

32. Página N°30
Fluorescentes ( tubo, reactancias, arrancadores zócalos, base)
a- tubos de 15 ,18 , 20 , reactancia de 18 y 20.
b- tubos de 30 y 40 reactancias 36.
c- tubos de 65 reactancias de 65.
d- tubos de 105 reactancias de 105.
Fichas macho hembras (p/ alargues ,prolongación)
ARRANCADORES
ZOCALOS

33. Página N°31
AISLADORES
RIELDIN
INTERRUPTORES TERMOMAGNÉTITOS O LLAVES TÉRMICAS
1- Permiten el abrir o cerrar un circuito de
forma manual.
2 - Abrir el circuito en forma automática
cuando se produce un cortocircuito (unión de
fase y neutro) .
3- Por consumo mayor a la capacidad de la
misma

34. Página N°32
INTERRUTORES DIFERENCIALES O DISYUNTORES
1-Permiten abrir o cerrar el circuito en forma manual.
2- Permiten abrir el circuito con la tecla de prueba.
3- Por consumo mayor a la capacidad del mismo.
4-Por fugas que se produzcan en el circuito posterior al mismo.

35. Página N°33
GENERALIDADES:
El interruptor diferencial es un dispositivo de protección eléctrica que permite proteger a
las instalaciones eléctricas y a sus usuarios, contra contactos accidentales por causas de
desperfectos eléctricos en equipos eléctricos o por contactos accidentales en la red eléctrica.
Este interruptor es fabricado con materiales de última tecnología, que junto al
cumplimiento de normativas nacionales e internacionales , le confieren la seguridad del
funcionamiento que se necesitan para este tipo de interruptores.
El interruptor diferencial se lo puede instalar en las cajas embutidas en pared con riel DIN
donde exista un espacio mínimo de 2 módulos DIN para el interruptor diferencial bipolar o
de 4 módulos DIN para el interruptor diferencial tetrapolar.
FUNCIONAMIENTO:
El interruptor se comanda manualmente por medio de la palanca que posee sobre su parte
frontal que queda a la vista cuando se lo instala en el tablero.
Por medio de esta se puede conectar o desconectar la alimentación de energía al circuito
eléctrico a voluntad.
Esta palanca tiene 2 posiciones bien definidas que permiten saber en que estado se
encuentran los contactos del interruptor.
Las posiciones son:
-Palanca en posición hacia arriba : Interruptor cerrado , circuito energizado.
-Palanca en posición hacia abajo : Interruptor abierto, circuito desenergizado.
-Palanca en posición hacia abajo : Interruptor disparado por falla eléctrica, circuito
desenergizado.
El interruptor diferencial actúa desenergizando el circuito ante la fuga de corriente a tierra
producida por algún equipo, elemento de la instalación o contacto accidental con algún
elemento de la instalación.
En el caso de una fuga de corriente a tierra, se tiene que esta pueda ser producida por algún
equipo defectuoso o por un contacto accidental con algún elemento de la instalación que
pueda poner en riesgo una vida humana. En este caso, el interruptor actúa abriendo la
alimentación del circuito en forma instantánea.
Una vez que se ha sido subsanando el problema que causo al apertura de los contactos del
interruptor, es necesario reponer el mecanismo del interruptor para proceder luego a
conectar la energía del circuito. Para hacerlo, hay que llevar a la palanca desde la posición
de abierto(hacia abajo), hacia la posición de cerrado (hacia arriba), quedando el circuito
energizado.
INSTALACIÓN:
El interruptor diferencial se instala muy fácilmente.
Si el interruptor se instala en una caja exterior, siga los siguientes pasos:
1. Primeramente se elegirá el lugar donde se instalará el interruptor. Se aconseja
que el mismo este cerca del tablero principal de la casa.
2. Desmontar la caja plástica y el interruptor de la base, fijar su base a la pared
por medio de tarugos plásticos y tornillos, o por medio de otro método
adecuado.
3. Instalar el interruptor sobre el riel haciendo una ligera presión.
4. Desconectar los cables de ingreso de energía a la casa del tablero principal.
Recordar que se debe seccionar previamente la alimentación desde algún

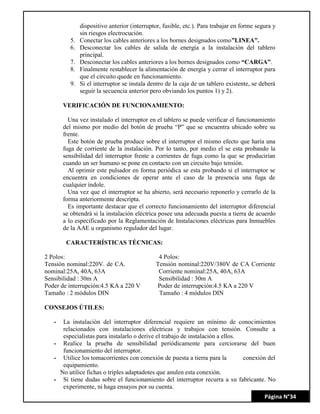

36. Página N°34
dispositivo anterior (interruptor, fusible, etc.). Para trabajar en forme segura y
sin riesgos electrocución.
5. Conectar los cables anteriores a los bornes designados como”LINEA”.
6. Desconectar los cables de salida de energía a la instalación del tablero
principal.
7. Desconectar los cables anteriores a los bornes designados como “CARGA”.
8. Finalmente restablecer la alimentación de energía y cerrar el interruptor para
que el circuito quede en funcionamiento.
9. Si el interruptor se instala dentro de la caja de un tablero existente, se deberá
seguir la secuencia anterior pero obviando los puntos 1) y 2).
VERIFICACIÓN DE FUNCIONAMIENTO:
Una vez instalado el interruptor en el tablero se puede verificar el funcionamiento
del mismo por medio del botón de prueba “P” que se encuentra ubicado sobre su
frente.
Este botón de prueba produce sobre el interruptor el mismo efecto que haría una
fuga de corriente de la instalación. Por lo tanto, por medio el se esta probando la
sensibilidad del interruptor frente a corrientes de fuga como la que se producirían
cuando un ser humano se pone en contacto con un circuito bajo tensión.
Al oprimir este pulsador en forma periódica se esta probando si el interruptor se
encuentra en condiciones de operar ante el caso de la presencia una fuga de
cualquier índole.
Una vez que el interruptor se ha abierto, será necesario reponerlo y cerrarlo de la
forma anteriormente descripta.
Es importante destacar que el correcto funcionamiento del interruptor diferencial
se obtendrá si la instalación eléctrica posee una adecuada puesta a tierra de acuerdo
a lo especificado por la Reglamentación de Instalaciones eléctricas para Inmuebles
de la AAE u organismo regulador del lugar.
CARACTERÍSTICAS TÉCNICAS:
2 Polos: 4 Polos:
Tensión nominal:220V. de CA. Tensión nominal:220V/380V de CA Corriente
nominal:25A, 40A, 63A Corriente nominal:25A, 40A, 63A
Sensibilidad : 30m A Sensibilidad : 30m A
Poder de interrupción:4.5 KA a 220 V Poder de interrupción:4.5 KA a 220 V
Tamaño : 2 módulos DIN Tamaño : 4 módulos DIN
CONSEJOS ÚTILES:
- La instalación del interruptor diferencial requiere un mínimo de conocimientos
relacionados con instalaciones eléctricas y trabajos con tensión. Consulte a
especialistas para instalarlo o derive el trabajo de instalación a ellos.
- Realice la prueba de sensibilidad periódicamente para cerciorarse del buen
funcionamiento del interruptor.
- Utilice los tomacorrientes con conexión de puesta a tierra para la conexión del
equipamiento.
No utilice fichas o triples adaptadotes que anulen esta conexión.
- Si tiene dudas sobre el funcionamiento del interruptor recurra a su fabricante. No
experimente, ni haga ensayos por su cuenta.

37. Página N°35
- Si tiene dudas sobre si su instalación eléctrica esta en condiciones para instalar un
interruptor diferencial. Recurra a personal idóneo para que la revise y determine su
correcta instalación.
PROTECCIÓN
En tanto que los aparatos con corrientes de descarga con servicio l(no se que es lo que va
acá) 30mA ofrecen una protección ante contactos indirectos, se alcanza una protección
amplia adicional contra contactos directos involuntarios de partes activas, con el empleo de
interruptores diferenciales de l(no se que es lo que va acá) 30mA. La figura superior
muestra los rangos de intensidad de corriente de defecto junto con las reacciones
fisiológicas en el cuerpo humano con la circulación de la corriente mencionada. Son
peligrosos los valores de corriente y del tiempo en la zona 4, ya que originan la fibrilación
ventricular, que puede ocasionar la muerte de la persona afectada.
También están marcados los rangos de disparo de los interruptores diferenciales con
corriente de descarga de 10mA y 30mA. El tiempo de disparo es en promedio entre 10 y 30
ms. Siendo el tiempo admisible de máximo 0,3s (300ms) de acuerdo a las normas VDE
0664, EN 61 008, respectivamente. Los interruptores diferenciales con corriente de
descarga de 10mA y 30mA ofrecen una protección confiable cuando por con tacto directo
involuntario de partes activas fluye una corriente por el cuerpo humano. Este efecto de
protección no se alcanza con ninguna otra medida comparable de contacto indirecto.
En todos los cuando se utiliza una protección diferencial se debe conectar un conductor de
puesta a tierra a las partes de la instalación y a los aparatos a proteger . De esa manera, solo
podrá circular una corriente por una persona, cuando existían dos fallas simultáneas o
cuando se produce un contacto involuntario con partes activas.
Cuando se tocan partes activas, existen dos resistencias que determinan la intensidad de la
corriente circulante: la resistencia interna de la persona RM y la resistencia de contacto del
lugar RSt. Para el análisis de un accidente se debe considerar el caso más desfavorable y
que es que la resistencia de contacto de lugar es próximo a cero.

38. Página N°36
La resistencia del cuerpo humano es independiente del recorrido de la corriente.
Mediciones realizadas dieron, por ejemplo en un recorrido de mano a mano o de mano al
pie, una resistencia de aproximadamente 1000 (l(no se que es lo que va acá)(Ohm).
Con una tensión de descarga de 230V resulta una corriente de 230mA para el recorrido de
mano a mano.
Practicas
1-Circuito Simple con Tomacorriente
2-Circuito Serie con Tomacorriente

39. Página N°37
3-Circuito Paralelo con Tomacorriente
4-Circuito con llave combinación
5-Circuito con Llave Combinada con un Toma Corriente
Llaves de combinada

40. Página N°38
6-Circuito con Llave Combinada con dos Toma Corriente
7-Circuito con Lámpara Fluorescente

41. Página N°39
Circuitos

42. Página N°40
Contenidos procedimentales:
 Conocer y caracterizar los materiales eléctricos e insumos que se utilizan en instalaciones
eléctricas.
 Observar distintos tipos de materiales conductores y aisladores
 Diferenciar los conductores eléctricos. Tipos, secciones reglamentarias, clases y
características
 Empalmes y uniones.
 Manejar tipos y características de interruptores y tomacorrientes.
Unidad 3: Circuitos eléctricos básicos
Contenidos conceptuales:
 Simbología técnica. Vocabulario técnico-específico.

43. Página N°41
Uso de los instrumento de medición
Medición de Tensión
Medición de Intensidad

44. Página N°42
Símbolos
Portalámpara
s
Llave de un Punto
Llave de de Combinación
Tomacorrientes
Medidor de Corriente
Interruptores Térmomagnetica
o llave térmica
Llave Diferencial o
disyuntor

45. Página N°43
 Circuito con tres conductores (esquema unifilar)
 Circuito con cuatro conductores (esquema unifilar)
Circuito con tres conductores (esquema multifilar)
Circuito con cuatro conductores (esquema multifilar)
Llave interruptora unipolar
Llave interruptora bipolar
Llave interruptora doble
Llave interruptora de combinación
Tablero de distribución, principal
Tablero de distribución, secundario
Caja de paso Caja de medidor

46. Página N°44
Caja de derivación Caja de Teléfono
Tomacorriente Tomacorriente con conexión a
tierra
Boca de techo para un efecto Boca de techo para dos efectos
Boca de pared para un efecto
Boca de pared para dos efectos
Fusible conexión
Pulsador
Contacto normalmente cerrado
Interruptor Interruptor diferencial
Transformador de intensidad Zumbador
Magnetotérmico Dínamo
Sirena Motor de corriente continua

47. Página N°45
Timbre Transformador
Motor de corriente continua
Lámpara piloto Pila o acumuladores
Batería de pilas
PUESTA A TIERRA Batería con tensión variable
Bobina CAPACITOR
Interruptor diferencial
Resistencia

48. Materiales

54. Insumo
s

55. BIBLIOGRAFÍA
Doval, L. y Gay A., Tecnología. Finalidad educativa y acercamiento didáctico, Conicet,
Ministerio de Cultura y Educación de la Nación, 1998.
Pascual, J García Gutierrez, A. y Sanguesa Orti J. Ciencia, Tecnología y Sociedad Mc Graw
Hill, 1997.
Flores Juan J. Tecnología de electricidad, Editorial Paraninfo, Madrid, 1996.
Singer F. Instalaciones Eléctricas Editorial Neotécnica, 1985.
Sobrevila Ma. Instalaciones eléctricas Ediciones Marymar, 1987.
Ministerio de Educación de la Provincia de Santa Fe. PROCAP Cartillas Nº 4, 5 y 6 Trayecto 2
Año 2002.
