El documento presenta lineamientos y criterios de diseño para lograr una arquitectura sustentable. Propone diseñar los edificios considerando factores como el clima, la orientación, los materiales y el uso eficiente de recursos para reducir el impacto ambiental. También recomienda incorporar tecnologías renovables como la energía solar y eólica para disminuir el consumo de energía proveniente de combustibles fósiles.

1. PRESENTA: Mtro. en Arq. Juan Carlos Goñi Ayala P A U T A S D E D I S E Ñ O P A R A U N A A R Q U I T E C T U R A S U S T E N T A B L E Edificio escolar, Ciudad de México

2. Recientemente existe una mayor preocupación por el deterioro del medio ambiente, el cual es provocado por las distintas actividades humanas. “ Es aquel que satisface las necesidades del presente sin comprometer la capacidad de las generaciones futuras de satisfacer sus propias necesidades” (concepto del desarrollo sustentable de la World Comission on Environment and Development, 1987:1) Taos, E.U.

3. La justificación de la sustentabilidad ambiental se centra en la influencia que genera la contaminación en la transformación del medio ambiente. La arquitectura contribuye significativamente en los impactos negativos producidos en el entorno natural, debido a que la vida cotidiana se desarrolla alrededor del medio construido, el cual está conformado principalmente por edificios e infraestructura. “ Granja solar” Desierto de Arizona

4. A medida que las ciudades incrementan su población, mayor cantidad de recursos se destinan para satisfacer sus demandas, incrementándose: El consumo de energía De agua potable Mayor generación de residuos Contaminación “ El impacto negativo al ambiente producido por el medio construido supera al que ocasionan autos y fabricas” (Ascencio, 1999:56) Edificio corporativo: Renzo Piano

5. Es necesario analizar el impacto que produce la arquitectura en la actualidad con una mayor amplitud, considerando toda la vida útil de los edificios, dado que la materialización y la operación de los mismos produce una cantidad importante de contaminación y residuos, los cuales son vertidos en el ambiente. Estación de Waterloo: Nicholas Grimshaw “ No obstante, una vez terminados los edificios, su funcionamiento requiere de un flujo constante de energía producida primordialmente por combustibles fósiles” (Edwards, 2001:13)

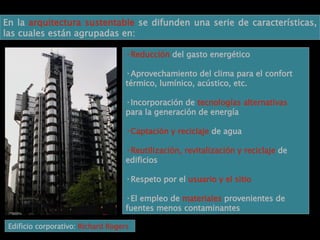

6. En la arquitectura sustentable se difunden una serie de características, las cuales están agrupadas en: Reducción del gasto energético Aprovechamiento del clima para el confort térmico, lumínico, acústico, etc. Incorporación de tecnologías alternativas para la generación de energía Captación y reciclaje de agua Reutilización, revitalización y reciclaje de edificios Respeto por el usuario y el sitio El empleo de materiales provenientes de fuentes menos contaminantes Edificio corporativo: Richard Rogers

7. La adecuación ambiental de un edificio ha de entenderse como: “ un sistema muy amplio, modificador del sistema natural e interctuante con él, en todos los sentidos, desde los energéticos , hasta los estéticos y funcionales” (Censolar, 2001:7). Restaurante Norman Foster

8. Los edificios estarán dispuestos adecuadamente si se han tenido en cuenta las orientaciones y las inclinaciones del cielo en el lugar donde se desea construirlos; porque no deben ser construidos de la misma manera en Egipto que en España. (…) Al estar el aspecto del cielo inclinado en una forma distinta con respecto a los diferentes lugares, a causa de la inclinación que tienen con el zodiaco y con el curso del sol, es necesario disponer los edificios en razón de la diversidad de los países y de los climas (Vitruvio, 1995: 229). La tradición bioclimática Los edificios estarán dispuestos adecuadamente si se han tenido en cuenta las orientaciones y las inclinaciones del cielo en el lugar donde se desea construirlos; porque no deben ser construidos de la misma manera en Egipto que en España. (…) Al estar el aspecto del cielo inclinado en una forma distinta con respecto a los diferentes lugares, a causa de la inclinación que tienen con el zodiaco y con el curso del sol, es necesario disponer los edificios en razón de la diversidad de los países y de los climas (Vitruvio, 1995: 229). Conjunto de viviendas Marruecos

9. Sistema pasivo: Control de las variables climáticas, mediante la forma y estructura del edificio Sistema activo: Aplicación de las tecnologías provenientes de las energías renovables Sistema híbrido Se compone de un sistema activo y un sistema convencional Existen factores geográficos, físicos y ambientales que determinan criterios de diseño arquitectónico para un control térmico, lumínico, acústico y olfativo adecuado en los edificios. “ Colector Solar” Morelia Mich.

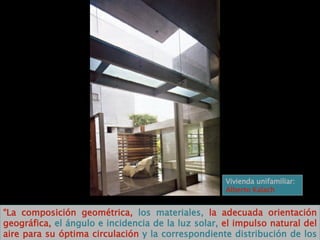

10. “ La composición geométrica, los materiales, la adecuada orientación geográfica, el ángulo e incidencia de la luz solar, el impulso natural del aire para su óptima circulación y la correspondiente distribución de los espacios interiores” (Rodríguez, 2001). Vivienda unifamiliar: Alberto Kalach

11. En la actualidad la fuente principal para la generación de energía en México son los combustibles fósiles o recursos no renovables La obtención de energía a partir de los hidrocarburos produce una cantidad importante de contaminación, además de su alto costo de producción y traslado “ Parque eólico: Alemania “ Además de la rentabilidad económica, se debe tomar en cuenta el costo ambiental de cada fuente de energía” (Behling, 2002: 34) El 70% de la energía generada en México proviene de termoeléctricas, el 25% de hidroeléctricas y el 5% de otras fuentes de energía, principalmente geotérmicas y eólicas” (LyFC, 2007).

12. La tecnología solar puede proveer la energía necesaria para la operación de los edificios Existen diversas tecnologías alternativas para lograr el ahorro energético , entre las cuales destacan las provenientes de recursos renovables, como la energía eólica, la geotérmica y la solar. “ La energía renovable puede sustituir a los hidrocarburos para la generación de energía” (Behling, 2002:36). Un factor relevante que impide este cambio es sin duda, el fácil acceso al petróleo, lo cual implica una dificultad en la búsqueda de fuentes alternativas y menos contaminantes para la generación de energía. Sistema fototérmico: Ciudad de México

13. Los sistemas fototérmicos están a un nivel casi competitivo con otro tipo de energías convencionales. Se compone de un generador (los colectores solares) Sistema de almacenamiento (termotanque) Circuito (tubería) Los colectores fototérmicos son utilizados para obtener agua caliente para uso sanitario en los edificios. Convierte la radiación solar en energía térmica mediante mecanismos activos. Sistemas fototérmicos: España

14. “ La celdas solares representan una opción para la generación de electricidad viable y económica a largo plazo” (Martin, 1997: 67) Los sistemas fotovoltaicos transforman el componente lumínico de los rayos solares en energía eléctrica. Están compuestas de un generador (paneles solares) Un sistema de acumulación (baterías) Un sistema de regulación (inversor) Acondicionamiento de potencia (controlador) Sistema fototvoltaico: Diagrama

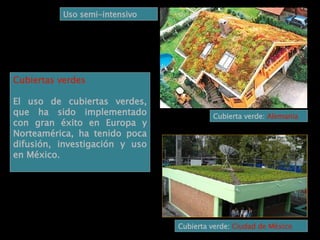

15. Cubiertas verdes El uso de cubiertas verdes, que ha sido implementado con gran éxito en Europa y Norteamérica, ha tenido poca difusión, investigación y uso en México. Cubierta verde: Alemania Cubierta verde: Ciudad de México Uso semi-intensivo

16. Cubiertas verdes: Ciudad de México Uso intensivo o extensivo Cubiertas verdes Las cubiertas verdes son una de las formas en que la arquitectura intenta dar alivio a las problemáticas que plantea la sustentabilidad ambiental.

17. Edificio corporativo Kalakmul: Agustín hernández Ciudad de México Según el IMEI, un edificio inteligente debe reunir las siguientes características: Flexibilidad y adaptabilidad relacionadas con un costo, ante los continuos cambios tecnológicos requeridos por sus ocupantes. Altamente eficiente en el consumo de energía eléctrica. Capacidad de proveer un entorno ecológico habitable y altamente seguro, que maximice la eficiencia en el trabajo a niveles óptimos de confort de sus ocupantes. Centralmente automatizado para optimizar su operación y administración en forma electrónica.

18. El consumo de recursos es dependiente de los hábitos de los residentes de los edificios y de su estilo de vida, lo cual está directamente relacionado con los problemas ambientales de la actualidad, sobre todo en la cultura occidental, por este motivo es urgente que los valores y la cultura modifiquen el modo de hacer arquitectura, esto se debe esencialmente a los problemas ambientales de hoy en día. Vivienda de adobe: Capula, Mich.

19. La vivienda es uno de los edificios que más influye en la calidad de vida de las personas Es el espacio en el que vivimos Nos desarrollamos tanto física, como espiritualmente “ El hábitat es el lugar en el que se construye la territorialidad de una cultura, la espacialidad de una sociedad y de una civilización, donde se constituyen los sujetos sociales que diseñan el espacio geográfico, apropiándoselo, habitándolo con sus significaciones y prácticas , con sus sentidos y sensibilidades , con sus gustos y goces” (Leff, 2002: 241) La vivienda es una de las construcciones predominante en las ciudades, por lo que en ella se consume una cantidad importante de recursos naturales

20. Es necesario buscar que los controles de calidad de los captadores solares y módulos fotovoltaicos sean aún más exigentes, orientados tanto a la obtención de mayores rendimientos , como a asegurar una inalterabilidad tal que les permita alcanzar una vida útil de al menos treinta años con un mínimo mantenimiento. Las normas de la edificación deberían contemplar la posibilidad de una futura instalación solar, habilitándose superficies libres convenientemente orientadas e incluso facilitar, mediante una preinstalación, realizada ya en el momento de construirse un edificio o vivienda, el posterior montaje de una instalación solar Especial atención debería prestarse a la elaboración de una “ Ley de Derecho Solar, que evitase futuros conflictos creados por las sombras mutuas entre las edificaciones” (Behling, 2002: 113).

21. Criterios y lineamientos La tecnología solar y el ahorro de energía en la vivienda de la Ciudad de México Actualmente no se piensa en una instalación solar como solución energética y de servicio, por lo que se suele presentar en la mayoría de los casos en los que se opta por incorporar un sistema solar, como un añadido en la construcción, por lo que no queda integrada al proyecto. Es recomendable localizar las instalaciones solares en lugares accesibles para realizar mantenimiento. Los sistemas solares deben integrarse a un edificio de manera coherente, en donde la estructura del edificio y el funcionamiento del sistema estén resueltos de un modo simple y estético.

22. BIBIOGRAFÍA Abley, Ian y Heartfield, James, (2002): Sustaining Architecture in the Anti-Machine Age, Wiley – Academy, London. Ascencio, Paco, (1999): Ecological Architecture, Tendencias bioclimáticas y Arquitectura del Paisaje , Loft Publications, Barcelona. Arzoumanian, Varoujan y Bardou, Patrick (1981) Sol y Arquitectura, Gustavo Gili, Barcelona. Rivero Octavio (1996): La Dimensión Social, Económica, Energética y Ambiental de Desarrollo Sustentable, en Bauer, Mariano y García-Colín, Leopoldo (coord.), Energía, Ambiente y Desarrollo Sustentable. El Caso de México, El Colegio Nacional, México. Bibliografía Referencias bibliográficas

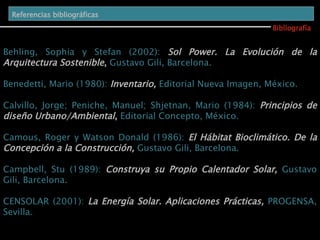

23. Bibliografía Referencias bibliográficas Behling, Sophia y Stefan (2002): Sol Power. La Evolución de la Arquitectura Sostenible , Gustavo Gili, Barcelona. Benedetti, Mario (1980): Inventario, Editorial Nueva Imagen, México. Calvillo, Jorge; Peniche, Manuel; Shjetnan, Mario (1984): Principios de diseño Urbano/Ambiental , Editorial Concepto, México. Camous, Roger y Watson Donald (1986): El Hábitat Bioclimático. De la Concepción a la Construcción, Gustavo Gili, Barcelona. Campbell, Stu (1989): Construya su Propio Calentador Solar, Gustavo Gili, Barcelona. CENSOLAR (2001): La Energía Solar. Aplicaciones Prácticas, PROGENSA, Sevilla.

24. Bibliografía Referencias bibliográficas Chauliaguet, Charles (1978): La Energía solar en la Edificación, Editores Técnicos Asociados, Barcelona. Comission of the European Communities (1986 ): Energy in Architecture: The European Passive Solar Handbook , Prism Press Bastford, London. Comission of the European Communities (1991): Solar Architecture: Design, Performanza and Evaluation , Prism Press, Dorset. Comission of the European Communities (1993): Solar Energy in Architecture and Urban Planning (Third European Conference on Architecture, Stephens & Ass, London. Comission of the European Communities (1994): Sustainable Human Settlements Development, UNCHS – Habitat, Nairobi. Cornoldi, Adriano y Los Sergio (1982): Hábitat y Energía, Gustavo Gili, Barcelona.

25. Bibliografía Referencias bibliográficas Deffis Caso, Armando (1987): La Casa Ecológica Autosuficiente . Editorial Concepto, México. Domínguez, Luis y Soria, Javier (2004): Criterios de Diseño para una Arquitectura Sostenible, Edicions UPC, Barcelona. Edwards, Brian (2001): Guía básica de la Sostenibilidad, Gustavo Gili, Barcelona. Edwards, Brian y Turrent, David (2000): Sustainable Housing Principles and Practice, E & FN SPON, London. García, Roberto (2004): La Iluminación en la Arquitectura, en Rodríguez, Manuel (coord.), Introducción a la Arquitectura bioclimática, LIMUSA/UAM-Azcapotzalco, México. Gauzin-Muller, Dominique (2002): Arquitectura Ecológica. 29 Ejemplos Europeos, Gustavo Gili, Barcelona.

26. Bibliografía Referencias bibliográficas González, Raimundo (1999): Energía Solar: Políticas para una Política Energética Sostenible, Editorial 2G, Barcelona. INFONAVIT (1987): XV Años de Servir a los Trabajadores , CEC, México. Izazola, Haydea (1999): Medio Ambiente y Población, El Colegio Mexiquense A.C., México. Leff, Enrique (2002): Saber Ambiental , Editorial Siglo XXI, México. Lezama, José (2004): La Construcción Social y Política del Medio Ambiente, El Colegio de México, México. Mc Phillips, Martin (1985): Viviendas con Energía Solar Pasiva, Gustavo Gili, Barcelona. Martin, Nuria (1997): La Energía Solar en la Edificación, CIEMAT, Madrid.

27. Bibliografía Referencias bibliográficas Martínez Alier, Joan y Schüpmann, Klaus (1991): La Ecología y la Economía , Fondo de Cultura Económica, México. Mazria, Edward (1983): El Libro de la Energía Solar Pasiva, Gustavo Gili, Barcelona. Mcharg, Ian (2000): Proyectar con la Naturaleza, Gustavo Gili, Barcelona. Olgyay, Víctor (1998): Arquitectura y Clima. Manual de Diseño Bioclimático para Arquitectos y Urbanistas, Gustavo Gili, Barcelona. Piano, Renzo (1998): Arquitecturas sostenibles, Gustavo Gili, Barcelona. Rodríguez, Manuel (2001): Introducción a la Arquitectura Bioclimática , LIMUSA/UAM-Azcapotazalco, México. Rogers, Richard y Gamuchdjian, Philip (2000): Ciudades para un pequeño planeta , Gustavo Gili, Barcelona.

28. Bibliografía Referencias bibliográficas Sabady, Pierre, (1986): Práctica de la Energía Solar, Ediciones CEAC, Barcelona. Sachs, Ignacy (1982): Ecodesarrollo, Desarrollo sin Destrucción , El Colegio de México, México. Serrano, Francisco (1981): Soleamiento, Climas y Edificaciones, UNAM, México. Steadman, Philip (1989): Energía, Medio Ambiente y Edificación, Blume, Madrid. Tudela, Fernando (1982): Ecodiseño, UAM Xochimilco, México. UNCED (1992): Agenda 21 , Editorial MOPT, New York. UNCED Brasil (1992): Conferencia Medio Ambiente y Desarrollo , Editorial MOPT, Madrid.

29. Bibliografía Referencias bibliográficas UNCED Río 92 (1993): Programa 21. Conferencia de Naciones Unidas Sobre el Medio Ambiente , Editorial MOPT, Madrid. Urquidi, Víctor (2002): Los Desafíos del Desarrollo Sustentable en la Región Latinoamericana, El Colegio de México, México. Vale, Brenda & Richard (1981): La Casa Autosuficiente , Blume, Madrid. Vitruvio, Marco Lucio (1955): Los Diez Libros de Arquitectura, Iberia, Madrid. Wachberger, Michael y Hedy (1984): Construir con el Sol, Gustavo Gili, Barcelona. World Comission on Environment and Development (1987): Our Common Future, Oxford University Press.

30. Bibliografía Referencias bibliográficas Wright, David (1990): Natural Solar Architecture. The Passive Solar Primer, Van Nostrand Reinhold Company, New York. Yeang, Ken (1999): Proyectar con la Naturaleza, Gustavo Gili, Barcelona.

31. Internet Referencias de Internet Celis, Flavio (2000): Arquitectura bioclimática, Conceptos Básicos y Panorama Actual, en Ciudades para un Futuro más Sostenible, CF+S, Número 14, Dic. 20000, http://habitat.aq.upm.es/boletía/n14/afcel.html Luz y Fuerza del Centro http://www.lyfc.org.mx Secretaria de Energía http://www.sener.org.mx
