1. UNIDAD 2
MANIPULAR EL DIBUJO
UTILIZANDO HERRAMIENTAS DE
DISEÑO
2.1 CONFIGURAR PAGINA
Para configurar la página seleccionamos en la barra de menus la
opción –ARCHIVO (FILE).
Al seleccionar, se abrirá una pestaña, y darás clic en donde dice
–CONFIGURACION DE PAGINA (SETUP PAGE).

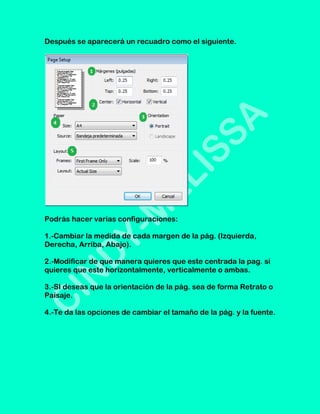

2. Después se aparecerá un recuadro como el siguiente.
Podrás hacer varias configuraciones:
1.-Cambiar la medida de cada margen de la pág. (Izquierda,
Derecha, Arriba, Abajo).
2.-Modificar de que manera quieres que este centrada la pag. si
quieres que este horizontalmente, verticalmente o ambas.
3.-SI deseas que la orientación de la pág. sea de forma Retrato o
Paisaje.
4.-Te da las opciones de cambiar el tamaño de la pág. y la fuente.

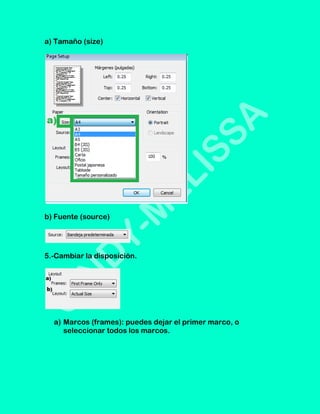

3. a) Tamaño (size)
b) Fuente (source)
5.-Cambiar la disposición.
a) Marcos (frames): puedes dejar el primer marco, o
seleccionar todos los marcos.

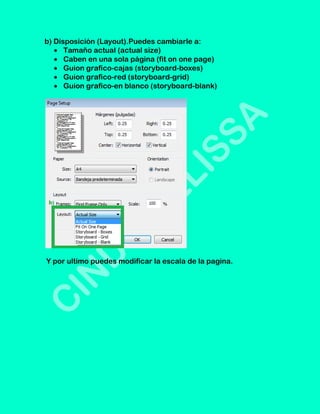

4. b) Disposición (Layout).Puedes cambiarle a:
Tamaño actual (actual size)
Caben en una sola página (fit on one page)
Guion grafico-cajas (storyboard-boxes)
Guion grafico-red (storyboard-grid)
Guion grafico-en blanco (storyboard-blank)
Y por ultimo puedes modificar la escala de la pagina.

5. 2.2 CREAR EL DIBUJO UTILIZANDO HERRAMIENTAS DE
DISEÑO
-Herramienta Pincel
La herramienta Pincel, es la más fácil y útil de todas las
herramientas Dibujar con la herramienta Pincel es lo mismo que
dibujar con formas. Es la herramienta cuyo uso resulta más
natural, ya que ofrece sensibilidad a la presión y a la inclinación.
La herramienta Pincel ofrece diversas subopciones que ayudan
a dibujar determinados efectos:
Pintar Normal
Rellenos de Pintura
Pintar detrás
Pintar Selección
Pintar Dentro

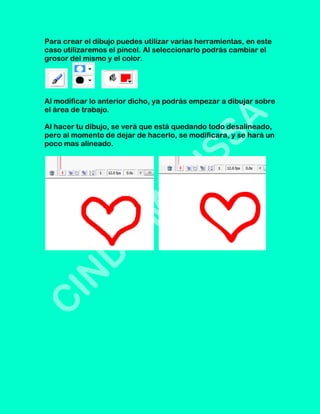

6. Para crear el dibujo puedes utilizar varias herramientas, en este
caso utilizaremos el pincel. Al seleccionarlo podrás cambiar el
grosor del mismo y el color.
Al modificar lo anterior dicho, ya podrás empezar a dibujar sobre
el área de trabajo.
Al hacer tu dibujo, se verá que está quedando todo desalineado,
pero al momento de dejar de hacerlo, se modificara, y se hará un
poco mas alineado.

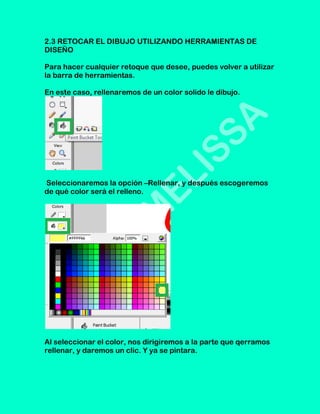

7. 2.3 RETOCAR EL DIBUJO UTILIZANDO HERRAMIENTAS DE
DISEÑO
Para hacer cualquier retoque que desee, puedes volver a utilizar
la barra de herramientas.
En este caso, rellenaremos de un color solido le dibujo.
Seleccionaremos la opción –Rellenar, y después escogeremos
de qué color será el relleno.
Al seleccionar el color, nos dirigiremos a la parte que qerramos
rellenar, y daremos un clic. Y ya se pintara.

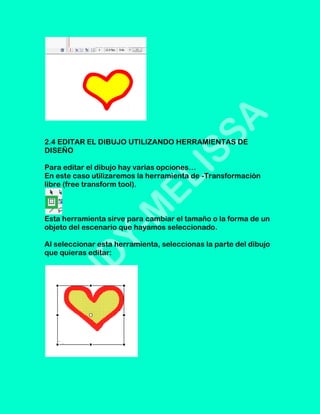

8. 2.4 EDITAR EL DIBUJO UTILIZANDO HERRAMIENTAS DE
DISEÑO
Para editar el dibujo hay varias opciones…
En este caso utilizaremos la herramienta de -Transformación
libre (free transform tool).
Esta herramienta sirve para cambiar el tamaño o la forma de un
objeto del escenario que hayamos seleccionado.
Al seleccionar esta herramienta, seleccionas la parte del dibujo
que quieras editar:

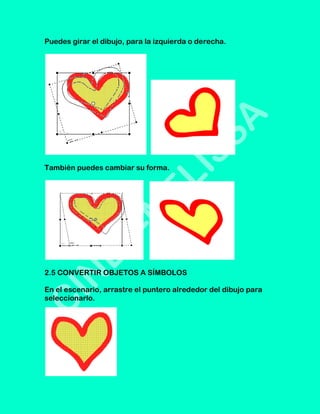

9. Puedes girar el dibujo, para la izquierda o derecha.
También puedes cambiar su forma.
2.5 CONVERTIR OBJETOS A SÍMBOLOS
En el escenario, arrastre el puntero alrededor del dibujo para
seleccionarlo.

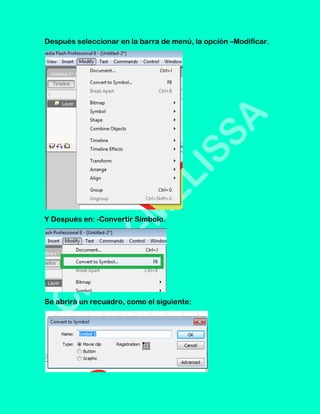

10. Después seleccionar en la barra de menú, la opción –Modificar.
Y Después en: -Convertir Símbolo.
Se abrirá un recuadro, como el siguiente:

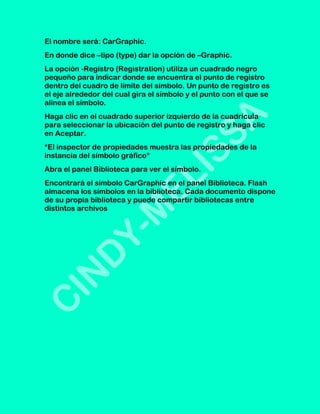

11. El nombre será: CarGraphic.
En donde dice –tipo (type) dar la opción de –Graphic.
La opción -Registro (Registration) utiliza un cuadrado negro
pequeño para indicar donde se encuentra el punto de registro
dentro del cuadro de límite del símbolo. Un punto de registro es
el eje alrededor del cual gira el símbolo y el punto con el que se
alinea el símbolo.
Haga clic en el cuadrado superior izquierdo de la cuadrícula
para seleccionar la ubicación del punto de registro y haga clic
en Aceptar.
*El inspector de propiedades muestra las propiedades de la
instancia del símbolo gráfico*
Abra el panel Biblioteca para ver el símbolo.
Encontrará el símbolo CarGraphic en el panel Biblioteca. Flash
almacena los símbolos en la biblioteca. Cada documento dispone
de su propia biblioteca y puede compartir bibliotecas entre
distintos archivos

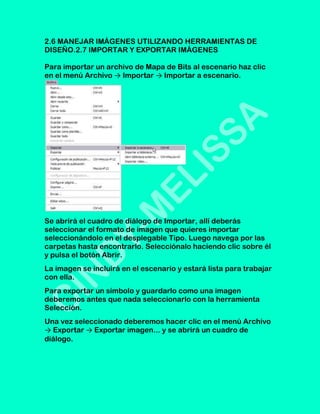

12. 2.6 MANEJAR IMÁGENES UTILIZANDO HERRAMIENTAS DE
DISEÑO.2.7 IMPORTAR Y EXPORTAR IMÁGENES
Para importar un archivo de Mapa de Bits al escenario haz clic
en el menú Archivo → Importar → Importar a escenario.
Se abrirá el cuadro de diálogo de Importar, allí deberás
seleccionar el formato de imagen que quieres importar
seleccionándolo en el desplegable Tipo. Luego navega por las
carpetas hasta encontrarlo. Selecciónalo haciendo clic sobre él
y pulsa el botón Abrir.
La imagen se incluirá en el escenario y estará lista para trabajar
con ella.
Para exportar un símbolo y guardarlo como una imagen
deberemos antes que nada seleccionarlo con la herramienta
Selección.
Una vez seleccionado deberemos hacer clic en el menú Archivo
→ Exportar → Exportar imagen... y se abrirá un cuadro de
diálogo.

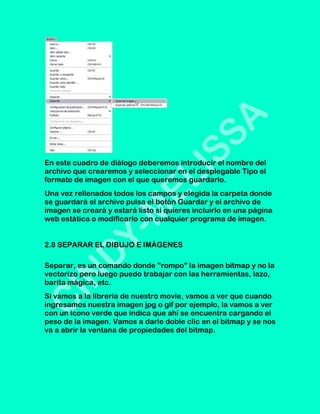

13. En este cuadro de diálogo deberemos introducir el nombre del
archivo que crearemos y seleccionar en el desplegable Tipo el
formato de imagen con el que queremos guardarlo.
Una vez rellenados todos los campos y elegida la carpeta donde
se guardará el archivo pulsa el botón Guardar y el archivo de
imagen se creará y estará listo si quieres incluirlo en una página
web estática o modificarlo con cualquier programa de imagen.
2.8 SEPARAR EL DIBUJO E IMÁGENES
Separar, es un comando donde "rompo" la imagen bitmap y no la
vectorizo pero luego puedo trabajar con las herramientas, lazo,
barita mágica, etc.
Si vamos a la librería de nuestro movie, vamos a ver que cuando
ingresamos nuestra imagen jpg o gif por ejemplo, la vamos a ver
con un ícono verde que indica que ahí se encuentra cargando el
peso de la imagen. Vamos a darle doble clic en el bitmap y se nos
va a abrir la ventana de propiedades del bitmap.

14. Lo que vemos en la imagen de arriba: por debajo de las fechas y
datos encontramos el cuadro que me pregunta si quiero
suavizado para los bordes de mi imagen, yo le he dado que sí,
como pueden ver. (Allow smoothing).
En compresión puedo elegir, jpg o png/gif. y determino si quiero
la estándar que tengo en el seteo de mi publicación (falta poco y
lo veremos) o saco el tilde y le pongo un valor de compresión que
quiera asignar desde 1 y 100, SOLO A ESA IMAGEN.
1. En el panel Herramientas, haga clic en la herramienta
Selección Tinta: es el método más fiel al dibujo que hagamos
arrastrando el Lápiz, por lo que depende mucho de la destreza
que tengamos con el ratón o el Lápiz gráfico. Por esta razón
quizás sea el método menos usado de los tres. Suavizar:
terminado el trazado a mano alzada, ajusta el trazado definitivo
con curvas blandas, lo que da al dibujo un resultado más
suavizado. Parece que perfecciona nuestro dibujo. Ésta es una
opción adecuada cuando queremos dibujar cualquier objeto o
figura que no sea geométrico.

15. La herramienta lápiz permite dibujar SÓLO CONTORNOS a partir
de trazos realizados a mano alzada.
Además del color grosor y tipo de línea con que dibujamos
(desde el panel Propiedades), podemos elegir el método de
ajuste de los trazos dibujados.
El método para dibujar con el lápiz sería éste:Si activamos esta
opción de la barra Principal, el IMÁN, al dibujar líneas el punto
inicial o el final se nos ajustará, se nos imantará, a cualquier
referencia que haya en el área de trabajo: la cuadrícula, una
guía o cualquier otra línea o forma que haya dibujado antes.
