- 1. Unidad 4Transmisión digital pasabanda.

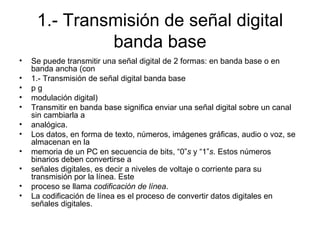

- 2. 1.- Transmisión deseñal digital banda base Se puede transmitir una señal digital de 2 formas: en banda base o en banda ancha (con 1.- Transmisión de señal digital banda base p g modulación digital) Transmitir en banda base significa enviar una señal digital sobre un canal sin cambiarla a analógica. Los datos, en forma de texto, números, imágenes gráficas, audio o voz, se almacenan en la memoria de un PC en secuencia de bits, “0” s y “1” s . Estos números binarios deben convertirse a señales digitales, es decir a niveles de voltaje o corriente para su transmisión por la línea. Este proceso se llama codificación de línea . La codificación de línea es el proceso de convertir datos digitales en señales digitales.
- 3. Ancho de bandade una señal digital Según el análisis de Fourier, una señal digital es una señal analógica compuesta. Ancho de banda de una señal digital Una señal digital con una duración de bit de T/2 , requiere, para su transmisión, un canal con un ancho de banda mínimo igual a B . Por tanto, si la señal tiene 2 niveles, la velocidad de bit ( vb ) puede expresarse como: C = Capacidad de transmisión del canal, en bps. B = ancho de banda del canal, en Hz.
- 4. Ancho de bandade la transmisión en banda base Por tanto, Para tener en el receptor una réplica exacta de la señal digital, se necesitaría un medio con un BW entre 0 e infinito, que conserve la amplitud de cada uno de los componentes en que se descompone la señal digital. Tales medios no se tienen en la vida real: pero tampoco son necesarios, pues los componentes

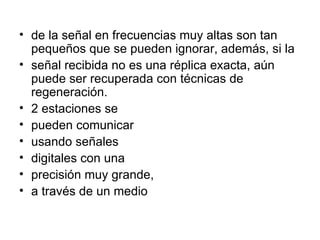

- 5. de la señalen frecuencias muy altas son tan pequeños que se pueden ignorar, además, si la señal recibida no es una réplica exacta, aún puede ser recuperada con técnicas de regeneración. 2 estaciones se pueden comunicar usando señales digitales con una precisión muy grande, a través de un medio

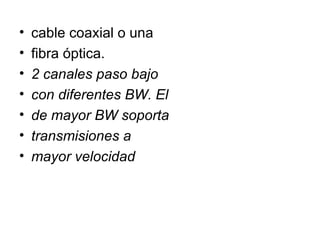

- 6. cable coaxial ouna fibra óptica. 2 canales paso bajo con diferentes BW. El de mayor BW soporta transmisiones a mayor velocidad

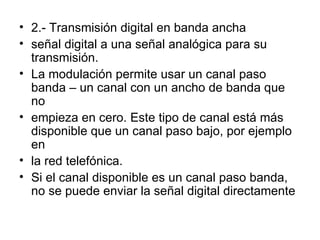

- 7. 2.- Transmisión digitalen banda ancha señal digital a una señal analógica para su transmisión. La modulación permite usar un canal paso banda – un canal con un ancho de banda que no empieza en cero. Este tipo de canal está más disponible que un canal paso bajo, por ejemplo en la red telefónica. Si el canal disponible es un canal paso banda, no se puede enviar la señal digital directamente

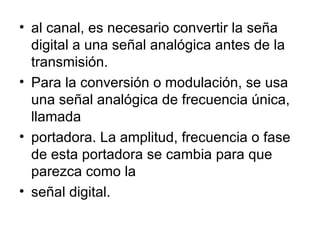

- 8. al canal, esnecesario convertir la seña digital a una señal analógica antes de la transmisión. Para la conversión o modulación, se usa una señal analógica de frecuencia única, llamada portadora. La amplitud, frecuencia o fase de esta portadora se cambia para que parezca como la señal digital.
