1. UNIDAD VI:
Dibujo
Topográfico.
Arq. Indira Lisseth Alfaro
Gutiérrez.

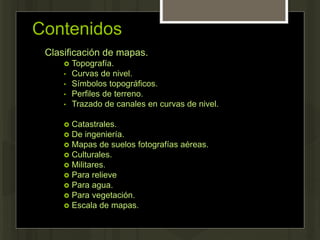

2. Contenidos
Clasificación de mapas.
 Topografía.
• Curvas de nivel.
• Símbolos topográficos.
• Perfiles de terreno.
• Trazado de canales en curvas de nivel.
 Catastrales.
 De ingeniería.
 Mapas de suelos fotografías aéreas.
 Culturales.
 Militares.
 Para relieve
 Para agua.
 Para vegetación.
 Escala de mapas.

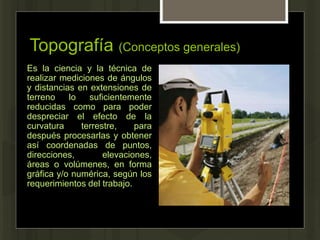

3. Topografía (Conceptos generales)
Es la ciencia y la técnica de
realizar mediciones de ángulos
y distancias en extensiones de
terreno lo suficientemente
reducidas como para poder
despreciar el efecto de la
curvatura terrestre, para
después procesarlas y obtener
así coordenadas de puntos,
direcciones, elevaciones,
áreas o volúmenes, en forma
gráfica y/o numérica, según los
requerimientos del trabajo.

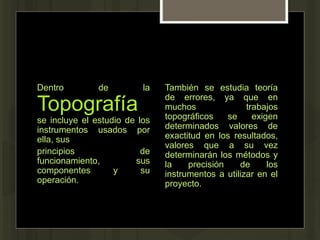

4. Dentro de la
Topografía
se incluye el estudio de los
instrumentos usados por
ella, sus
principios de
funcionamiento, sus
componentes y su
operación.
También se estudia teoría
de errores, ya que en
muchos trabajos
topográficos se exigen
determinados valores de
exactitud en los resultados,
valores que a su vez
determinarán los métodos y
la precisión de los
instrumentos a utilizar en el
proyecto.

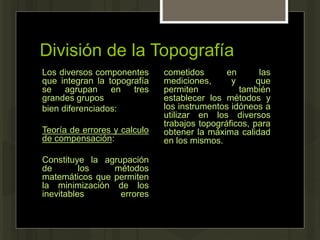

5. División de la Topografía
Los diversos componentes
que integran la topografía
se agrupan en tres
grandes grupos
bien diferenciados:
Teoría de errores y calculo
de compensación:
Constituye la agrupación
de los métodos
matemáticos que permiten
la minimización de los
inevitables errores
cometidos en las
mediciones, y que
permiten también
establecer los métodos y
los instrumentos idóneos a
utilizar en los diversos
trabajos topográficos, para
obtener la máxima calidad
en los mismos.

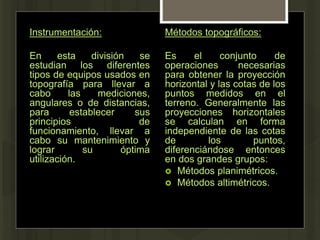

6. Instrumentación:
En esta división se
estudian los diferentes
tipos de equipos usados en
topografía para llevar a
cabo las mediciones,
angulares o de distancias,
para establecer sus
principios de
funcionamiento, llevar a
cabo su mantenimiento y
lograr su óptima
utilización.
Métodos topográficos:
Es el conjunto de
operaciones necesarias
para obtener la proyección
horizontal y las cotas de los
puntos medidos en el
terreno. Generalmente las
proyecciones horizontales
se calculan en forma
independiente de las cotas
de los puntos,
diferenciándose entonces
en dos grandes grupos:
 Métodos planimétricos.
 Métodos altimétricos.

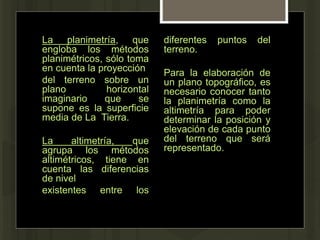

7. La planimetría, que
engloba los métodos
planimétricos, sólo toma
en cuenta la proyección
del terreno sobre un
plano horizontal
imaginario que se
supone es la superficie
media de La Tierra.
La altimetría, que
agrupa los métodos
altimétricos, tiene en
cuenta las diferencias
de nivel
existentes entre los
diferentes puntos del
terreno.
Para la elaboración de
un plano topográfico, es
necesario conocer tanto
la planimetría como la
altimetría para poder
determinar la posición y
elevación de cada punto
del terreno que será
representado.

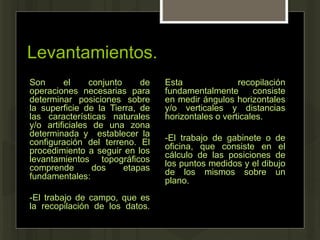

8. Levantamientos.
Son el conjunto de
operaciones necesarias para
determinar posiciones sobre
la superficie de la Tierra, de
las características naturales
y/o artificiales de una zona
determinada y establecer la
configuración del terreno. El
procedimiento a seguir en los
levantamientos topográficos
comprende dos etapas
fundamentales:
-El trabajo de campo, que es
la recopilación de los datos.
Esta recopilación
fundamentalmente consiste
en medir ángulos horizontales
y/o verticales y distancias
horizontales o verticales.
-El trabajo de gabinete o de
oficina, que consiste en el
cálculo de las posiciones de
los puntos medidos y el dibujo
de los mismos sobre un
plano.

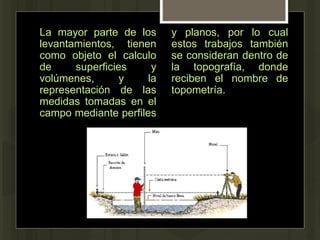

9. La mayor parte de los
levantamientos, tienen
como objeto el calculo
de superficies y
volúmenes, y la
representación de las
medidas tomadas en el
campo mediante perfiles
y planos, por lo cual
estos trabajos también
se consideran dentro de
la topografía, donde
reciben el nombre de
topometría.

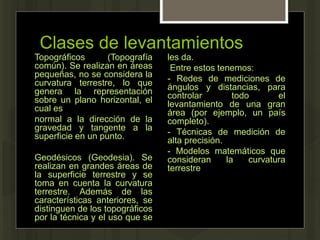

10. Clases de levantamientos
Topográficos (Topografía
común). Se realizan en áreas
pequeñas, no se considera la
curvatura terrestre, lo que
genera la representación
sobre un plano horizontal, el
cual es
normal a la dirección de la
gravedad y tangente a la
superficie en un punto.
Geodésicos (Geodesia). Se
realizan en grandes áreas de
la superficie terrestre y se
toma en cuenta la curvatura
terrestre. Además de las
características anteriores, se
distinguen de los topográficos
por la técnica y el uso que se
les da.
Entre estos tenemos:
- Redes de mediciones de
ángulos y distancias, para
controlar todo el
levantamiento de una gran
área (por ejemplo, un país
completo).
- Técnicas de medición de
alta precisión.
- Modelos matemáticos que
consideran la curvatura
terrestre

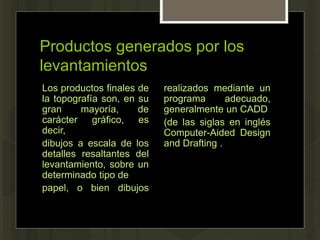

11. Productos generados por los
levantamientos
Los productos finales de
la topografía son, en su
gran mayoría, de
carácter gráfico, es
decir,
dibujos a escala de los
detalles resaltantes del
levantamiento, sobre un
determinado tipo de
papel, o bien dibujos
realizados mediante un
programa adecuado,
generalmente un CADD
(de las siglas en inglés
Computer-Aided Design
and Drafting .

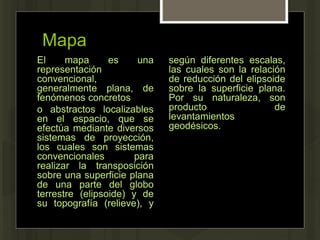

12. Mapa
El mapa es una
representación
convencional,
generalmente plana, de
fenómenos concretos
o abstractos localizables
en el espacio, que se
efectúa mediante diversos
sistemas de proyección,
los cuales son sistemas
convencionales para
realizar la transposición
sobre una superficie plana
de una parte del globo
terrestre (elipsoide) y de
su topografía (relieve), y
según diferentes escalas,
las cuales son la relación
de reducción del elipsoide
sobre la superficie plana.
Por su naturaleza, son
producto de
levantamientos
geodésicos.

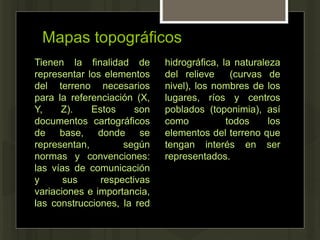

13. Mapas topográficos
Tienen la finalidad de
representar los elementos
del terreno necesarios
para la referenciación (X,
Y, Z). Estos son
documentos cartográficos
de base, donde se
representan, según
normas y convenciones:
las vías de comunicación
y sus respectivas
variaciones e importancia,
las construcciones, la red
hidrográfica, la naturaleza
del relieve (curvas de
nivel), los nombres de los
lugares, ríos y centros
poblados (toponimia), así
como todos los
elementos del terreno que
tengan interés en ser
representados.

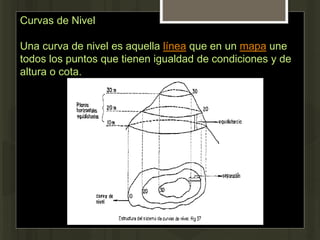

14. Curvas de Nivel
Una curva de nivel es aquella línea que en un mapa une
todos los puntos que tienen igualdad de condiciones y de
altura o cota.

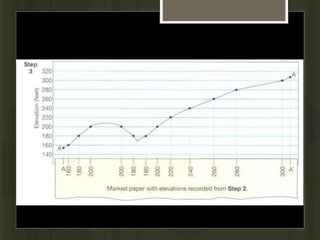

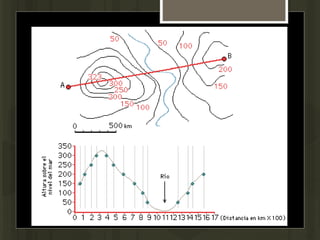

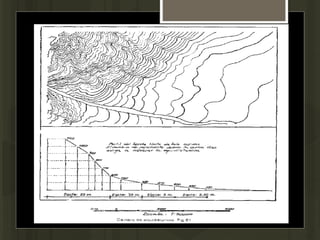

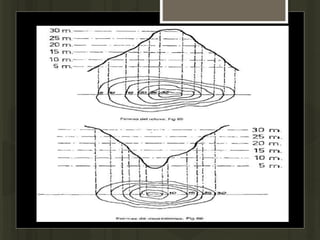

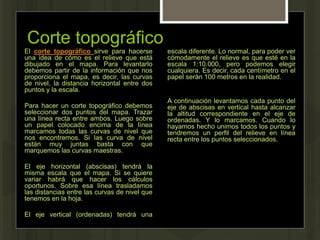

16. Corte topográfico
El corte topográfico sirve para hacerse
una idea de cómo es el relieve que está
dibujado en el mapa. Para levantarlo
debemos partir de la información que nos
proporciona el mapa, es decir, las curvas
de nivel, la distancia horizontal entre dos
puntos y la escala.

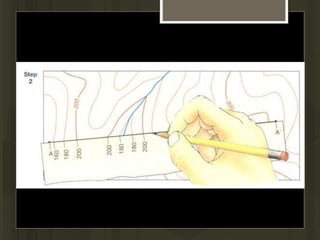

Para hacer un corte topográfico debemos
seleccionar dos puntos del mapa. Trazar
una línea recta entre ambos. Luego sobre
un papel colocado encima de la línea
marcamos todas las curvas de nivel que
nos encontremos. Si las curva de nivel
están muy juntas basta con que
marquemos las curvas maestras.
El eje horizontal (abscisas) tendrá la
misma escala que el mapa. Si se quiere
variar habrá que hacer los cálculos
oportunos. Sobre esa línea trasladamos
las distancias entre las curvas de nivel que
tenemos en la hoja.
El eje vertical (ordenadas) tendrá una
escala diferente. Lo normal, para poder ver
cómodamente el relieve es que esté en la
escala 1:10.000, pero podemos elegir
cualquiera. Es decir, cada centímetro en el
papel serán 100 metros en la realidad.

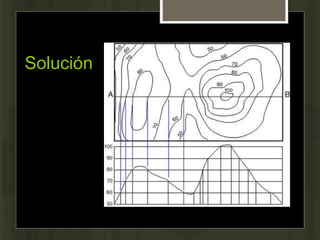

A continuación levantamos cada punto del
eje de abscisas en vertical hasta alcanzar
la altitud correspondiente en el eje de
ordenadas. Y lo marcamos. Cuando lo
hayamos hecho unimos todos los puntos y
tendremos un perfil del relieve en línea
recta entre los puntos seleccionados.

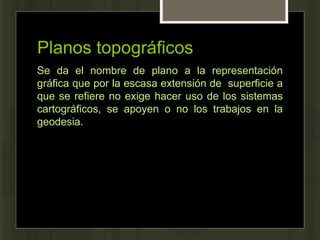

20. Planos topográficos
Se da el nombre de plano a la representación
gráfica que por la escasa extensión de superficie a
que se refiere no exige hacer uso de los sistemas
cartográficos, se apoyen o no los trabajos en la
geodesia.

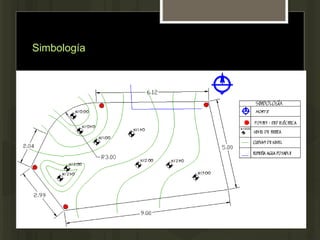

21. Simbología

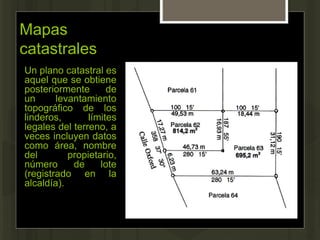

23. Mapas
catastrales
Un plano catastral es
aquel que se obtiene
posteriormente de
un levantamiento
topográfico de los
linderos, límites
legales del terreno, a
veces incluyen datos
como área, nombre
del propietario,
número de lote
(registrado en la
alcaldía).

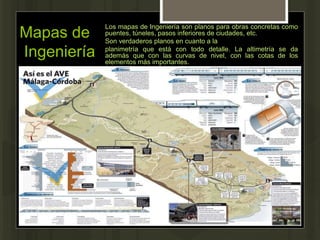

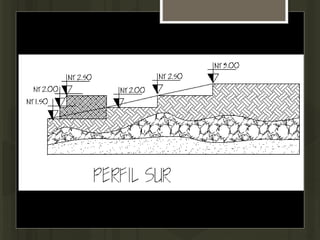

24. Mapas de
Ingeniería
Los mapas de Ingeniería son planos para obras concretas como
puentes, túneles, pasos inferiores de ciudades, etc.
Son verdaderos planos en cuanto a la
planimetría que está con todo detalle. La altimetría se da
además que con las curvas de nivel, con las cotas de los
elementos más importantes.

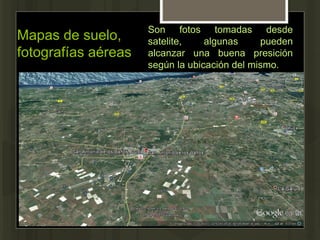

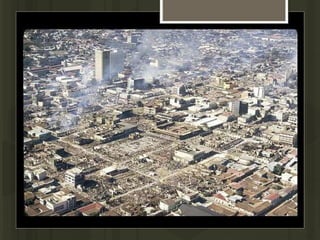

25. Mapas de suelo,
fotografías aéreas
Son fotos tomadas desde
satelite, algunas pueden
alcanzar una buena presición
según la ubicación del mismo.

27. Es el producto que resulta
de aplicar la técnica de
rectificación diferencial a
fotografías aéreas o
imágenes de satélites, que
posteriormente se traducen
en mapas de precisión
referenciados al Sistema
Nacional de Coordenadas.
El ortofotomapa conserva
la imagen fotográfica como
base del mapa que permite
la visión directa de los
objetos del terreno.
Ortofotomapa

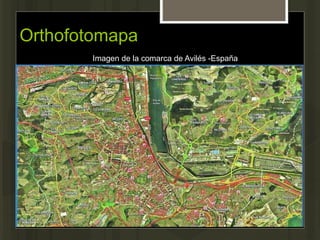

28. Orthofotomapa
Imagen de la comarca de Avilés -España

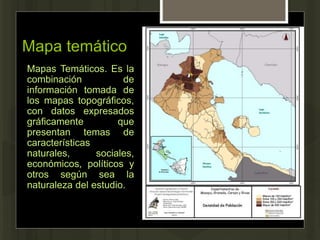

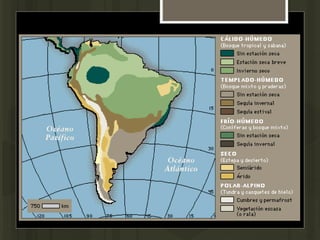

29. Mapa temático
Mapas Temáticos. Es la
combinación de
información tomada de
los mapas topográficos,
con datos expresados
gráficamente que
presentan temas de
características
naturales, sociales,
económicos, políticos y
otros según sea la
naturaleza del estudio.

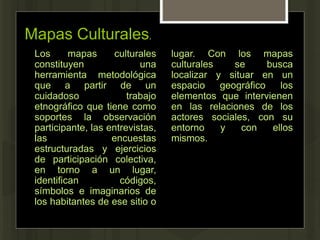

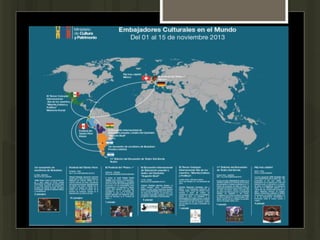

31. Mapas Culturales.
Los mapas culturales
constituyen una
herramienta metodológica
que a partir de un
cuidadoso trabajo
etnográfico que tiene como
soportes la observación
participante, las entrevistas,
las encuestas
estructuradas y ejercicios
de participación colectiva,
en torno a un lugar,
identifican códigos,
símbolos e imaginarios de
los habitantes de ese sitio o
lugar. Con los mapas
culturales se busca
localizar y situar en un
espacio geográfico los
elementos que intervienen
en las relaciones de los
actores sociales, con su
entorno y con ellos
mismos.

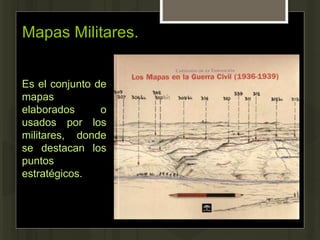

33. Mapas Militares.
Es el conjunto de
mapas
elaborados o
usados por los
militares, donde
se destacan los
puntos
estratégicos.

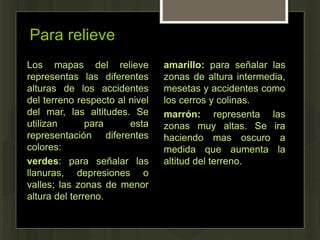

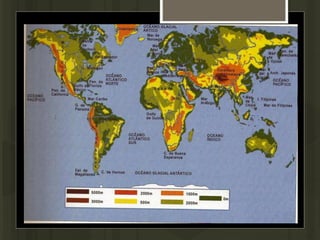

34. Para relieve
Los mapas del relieve
representas las diferentes
alturas de los accidentes
del terreno respecto al nivel
del mar, las altitudes. Se
utilizan para esta
representación diferentes
colores:
verdes: para señalar las
llanuras, depresiones o
valles; las zonas de menor
altura del terreno.
amarillo: para señalar las
zonas de altura intermedia,
mesetas y accidentes como
los cerros y colinas.
marrón: representa las
zonas muy altas. Se ira
haciendo mas oscuro a
medida que aumenta la
altitud del terreno.

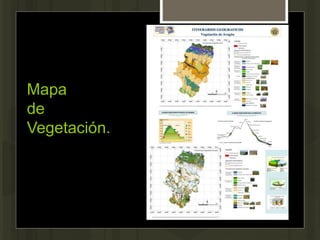

36. Mapa
de
Vegetación.

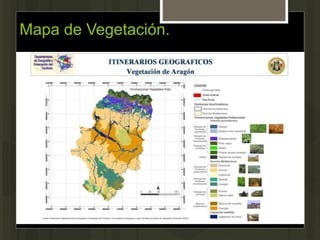

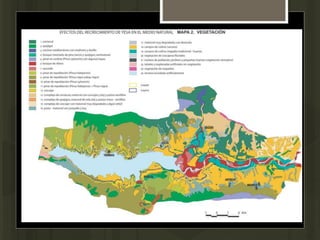

37. Mapa de Vegetación.

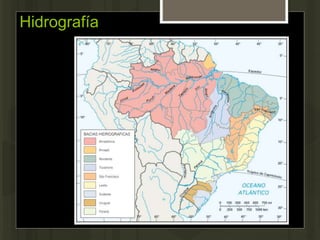

38. Hidrografía

40. GRACIAS POR SU ATENCIÓN!!

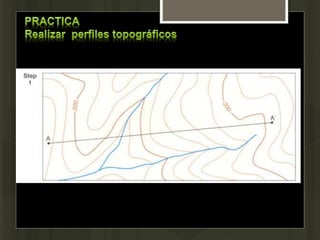

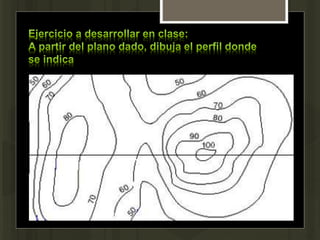

45. Solución
