1. SISTEMAS DE INFORMACIÓN Otto Villaprado Chávez Ing. Comercial Universidad de Guayaquil Master en E-commerce Tecnológico de Monterrey Diplomado en Seguridad de Información Universidad Pontificia Bolivariana de Colombia

2. SISTEMAS DE INFORMACIÓN TELECOMUNICACIONES

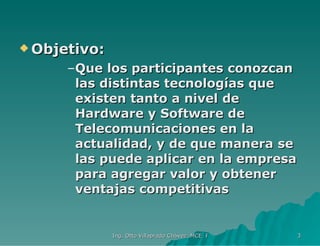

3. Objetivo: Que los participantes conozcan las distintas tecnologías que existen tanto a nivel de Hardware y Software de Telecomunicaciones en la actualidad, y de que manera se las puede aplicar en la empresa para agregar valor y obtener ventajas competitivas

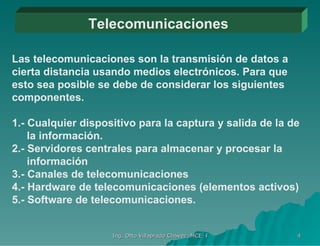

4. Telecomunicaciones Las telecomunicaciones son la transmisión de datos a cierta distancia usando medios electrónicos. Para que esto sea posible se debe de considerar los siguientes componentes. 1.- Cualquier dispositivo para la captura y salida de la de la información. 2.- Servidores centrales para almacenar y procesar la información 3.- Canales de telecomunicaciones 4.- Hardware de telecomunicaciones (elementos activos) 5.- Software de telecomunicaciones.

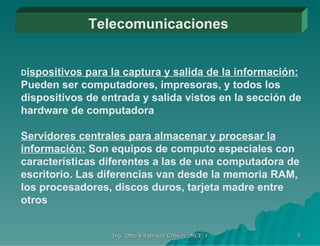

5. Telecomunicaciones D ispositivos para la captura y salida de la información: Pueden ser computadores, impresoras, y todos los dispositivos de entrada y salida vistos en la sección de hardware de computadora Servidores centrales para almacenar y procesar la información: Son equipos de computo especiales con características diferentes a las de una computadora de escritorio. Las diferencias van desde la memoria RAM, los procesadores, discos duros, tarjeta madre entre otros

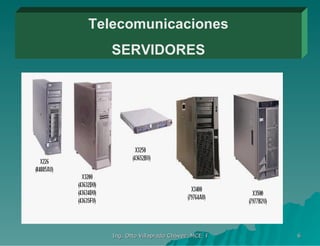

6. Telecomunicaciones SERVIDORES

7. Telecomunicaciones SERVIDORES BLADE

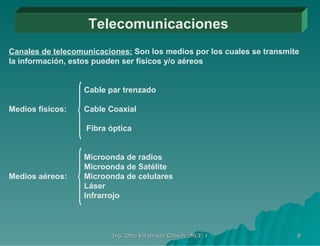

8. Telecomunicaciones Canales de telecomunicaciones: Son los medios por los cuales se transmite la información, estos pueden ser físicos y/o aéreos Cable par trenzado Medios físicos: Cable Coaxial Fibra óptica Microonda de radios Microonda de Satélite Medios aéreos: Microonda de celulares Láser Infrarrojo

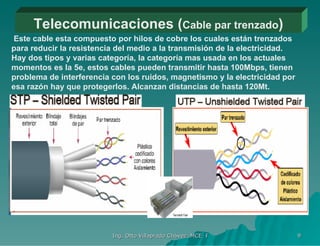

9. Telecomunicaciones ( Cable par trenzado ) Este cable esta compuesto por hilos de cobre los cuales están trenzados para reducir la resistencia del medio a la transmisión de la electricidad. Hay dos tipos y varias categoría, la categoría mas usada en los actuales momentos es la 5e, estos cables pueden transmitir hasta 100Mbps, tienen problema de interferencia con los ruidos, magnetismo y la electricidad por esa razón hay que protegerlos. Alcanzan distancias de hasta 120Mt.

10. Telecomunicaciones ( Cable coaxial ) Este cable esta compuesto por un núcleo de cobre recubierto por material plástico y metálico que lo hacen prácticamente invulnerable a las interferencias, su mayor problema es la rigidez lo que hace difícil que se lo pueda doblar en las esquinas. Se puede transmitir hasta 200Mbps, lo usan generalmente las compañías de TV por cable. Alcanzan distancia de hasta 640 Mt.

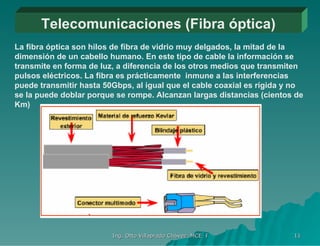

11. Telecomunicaciones (Fibra óptica) La fibra óptica son hilos de fibra de vidrio muy delgados, la mitad de la dimensión de un cabello humano. En este tipo de cable la información se transmite en forma de luz, a diferencia de los otros medios que transmiten pulsos eléctricos. La fibra es prácticamente inmune a las interferencias puede transmitir hasta 50Gbps, al igual que el cable coaxial es rígida y no se la puede doblar porque se rompe. Alcanzan largas distancias (cientos de Km)

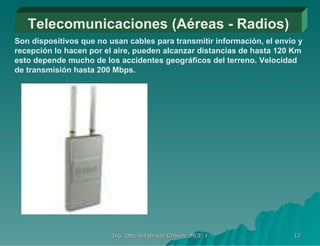

12. Telecomunicaciones (Aéreas - Radios) Son dispositivos que no usan cables para transmitir información, el envío y recepción lo hacen por el aire, pueden alcanzar distancias de hasta 120 Km esto depende mucho de los accidentes geográficos del terreno. Velocidad de transmisión hasta 200 Mbps.

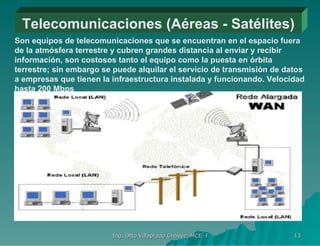

13. Telecomunicaciones (Aéreas - Satélites) Son equipos de telecomunicaciones que se encuentran en el espacio fuera de la atmósfera terrestre y cubren grandes distancia al enviar y recibir información, son costosos tanto el equipo como la puesta en órbita terrestre; sin embargo se puede alquilar el servicio de transmisión de datos a empresas que tienen la infraestructura instalada y funcionando. Velocidad hasta 200 Mbps

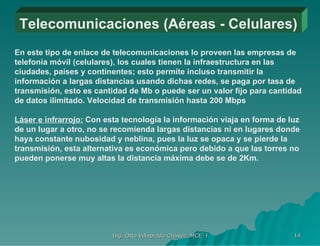

14. Telecomunicaciones (Aéreas - Celulares) En este tipo de enlace de telecomunicaciones lo proveen las empresas de telefonía móvil (celulares), los cuales tienen la infraestructura en las ciudades, países y continentes; esto permite incluso transmitir la información a largas distancias usando dichas redes, se paga por tasa de transmisión, esto es cantidad de Mb o puede ser un valor fijo para cantidad de datos ilimitado. Velocidad de transmisión hasta 200 Mbps Láser e infrarrojo: Con esta tecnología la información viaja en forma de luz de un lugar a otro, no se recomienda largas distancias ni en lugares donde haya constante nubosidad y neblina, pues la luz se opaca y se pierde la transmisión, esta alternativa es económica pero debido a que las torres no pueden ponerse muy altas la distancia máxima debe se de 2Km.

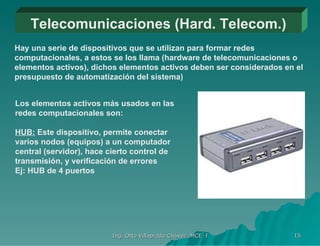

15. Telecomunicaciones (Hard. Telecom.) Hay una serie de dispositivos que se utilizan para formar redes computacionales, a estos se los llama (hardware de telecomunicaciones o elementos activos), dichos elementos activos deben ser considerados en el presupuesto de automatización del sistema) Los elementos activos más usados en las redes computacionales son: HUB: Este dispositivo, permite conectar varios nodos (equipos) a un computador central (servidor), hace cierto control de transmisión, y verificación de errores Ej: HUB de 4 puertos

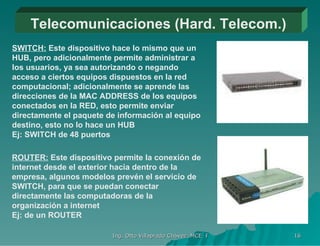

16. Telecomunicaciones (Hard. Telecom.) SWITCH: Este dispositivo hace lo mismo que un HUB, pero adicionalmente permite administrar a los usuarios, ya sea autorizando o negando acceso a ciertos equipos dispuestos en la red computacional; adicionalmente se aprende las direcciones de la MAC ADDRESS de los equipos conectados en la RED, esto permite enviar directamente el paquete de información al equipo destino, esto no lo hace un HUB Ej: SWITCH de 48 puertos ROUTER: Este dispositivo permite la conexión de internet desde el exterior hacia dentro de la empresa, algunos modelos prevén el servicio de SWITCH, para que se puedan conectar directamente las computadoras de la organización a internet Ej: de un ROUTER

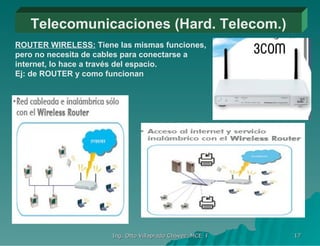

17. Telecomunicaciones (Hard. Telecom.) ROUTER WIRELESS: Tiene las mismas funciones, pero no necesita de cables para conectarse a internet, lo hace a través del espacio. Ej: de ROUTER y como funcionan

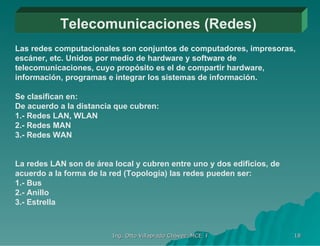

18. Telecomunicaciones (Redes) Las redes computacionales son conjuntos de computadores, impresoras, escáner, etc. Unidos por medio de hardware y software de telecomunicaciones, cuyo propósito es el de compartir hardware, información, programas e integrar los sistemas de información. Se clasifican en: De acuerdo a la distancia que cubren: 1.- Redes LAN, WLAN 2.- Redes MAN 3.- Redes WAN La redes LAN son de área local y cubren entre uno y dos edificios, de acuerdo a la forma de la red (Topología) las redes pueden ser: 1.- Bus 2.- Anillo 3.- Estrella

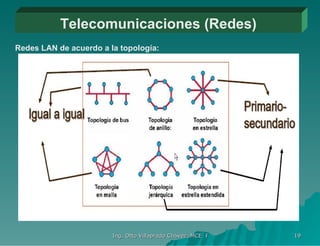

19. Telecomunicaciones (Redes) Redes LAN de acuerdo a la topología:

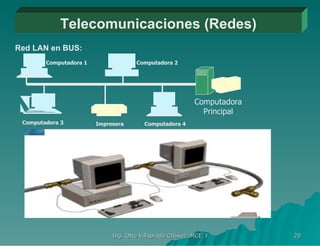

20. Telecomunicaciones (Redes) Red LAN en BUS: Impresora Computadora 1 Computadora 2 Computadora 3 Computadora 4 Computadora Principal

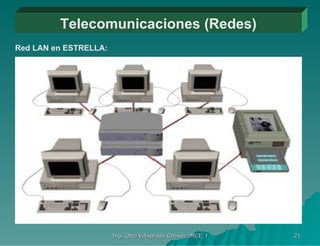

21. Telecomunicaciones (Redes) Red LAN en ESTRELLA:

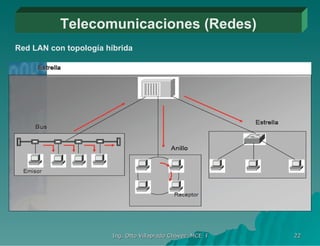

22. Telecomunicaciones (Redes) Red LAN con topología híbrida

23. Telecomunicaciones (Redes) Red WLAN: Son redes de área local que no usan cables para transmitir información, pues la transmisión la hacen por el aire; este tipo de redes es muy conveniente en lugares donde resulte muy caro hacer el cableado, pues son muy fáciles de instalar y no hay necesidad de romper paredes para instalar los cables. Al contrario de lo que piensan muchas personas estas redes son muy seguras si se toman algunas medidas. Estas medidas pueden ser: 1. Cifrar la Información 2. Poner clave de ingreso 3. Darle una dirección IP a cada usuario 4. Registrar la Mac Address de las computadoras en el dispositivo inalambrico 5. Instalar IDS (Sistemas de Detección de Intrusos)

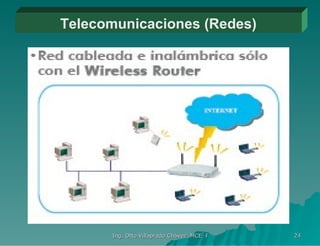

24. Telecomunicaciones (Redes)

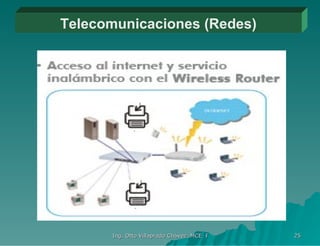

25. Telecomunicaciones (Redes)

26. Telecomunicaciones (Redes) Redes MAN: Redes de área metropolitana, estas redes tienen las siguientes características: 1.- Cobertura a distancias mayores de 4 Km 2.- Cubren ciudades o municipios 3.- Acceso al medio compartido punto a punto 4.- Pueden ser públicas o privadas

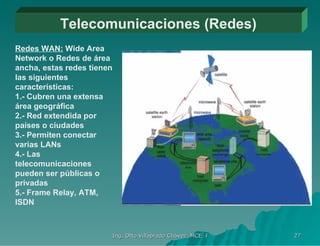

27. Telecomunicaciones (Redes) Redes WAN: Wide Area Network o Redes de área ancha, estas redes tienen las siguientes características: 1.- Cubren una extensa área geográfica 2.- Red extendida por países o ciudades 3.- Permiten conectar varias LANs 4.- Las telecomunicaciones pueden ser públicas o privadas 5.- Frame Relay, ATM, ISDN

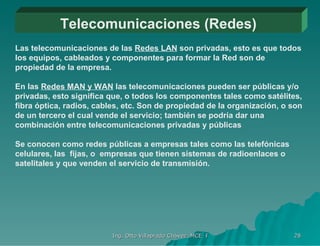

28. Telecomunicaciones (Redes) Las telecomunicaciones de las Redes LAN son privadas, esto es que todos los equipos, cableados y componentes para formar la Red son de propiedad de la empresa. En las Redes MAN y WAN las telecomunicaciones pueden ser públicas y/o privadas, esto significa que, o todos los componentes tales como satélites, fibra óptica, radios, cables, etc. Son de propiedad de la organización, o son de un tercero el cual vende el servicio; también se podría dar una combinación entre telecomunicaciones privadas y públicas Se conocen como redes públicas a empresas tales como las telefónicas celulares, las fijas, o empresas que tienen sistemas de radioenlaces o satelitales y que venden el servicio de transmisión.
