El documento describe los pasos para dibujar un óvalo cuando se conoce su eje menor AB: 1) Trazar la mediatriz del eje menor y obtener el punto M, 2) Trazar circunferencias de radio MA desde M para obtener los puntos 1 y 2, 3) Trazar rectas desde A y B que pasen por 1 y 2, y arcos desde A y B con radio AB para cerrar la figura.

1. Ovalo dado el eje menorOvalo dado el eje menor
Óvalo dado el eje menor.

2. Disponemos el eje menor AB en verticalDisponemos el eje menor AB en vertical

3. Trazamos la mediatriz y obtenemos M.Trazamos la mediatriz y obtenemos M.

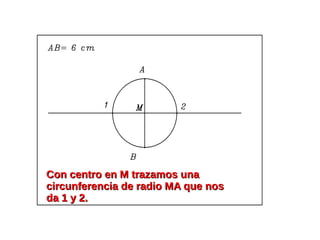

4. Con centro en M trazamos unaCon centro en M trazamos una
circunferencia de radio MA que noscircunferencia de radio MA que nos
da 1 y 2.da 1 y 2.

5. Trazamos dos rectas desde A que pasanTrazamos dos rectas desde A que pasan
por 1 y 2.por 1 y 2.

6. Por el punto B hacemos lo mismoPor el punto B hacemos lo mismo.

7. Desde A y B trazamos sendos arcos cuyoDesde A y B trazamos sendos arcos cuyo
radio es el segmento AB.radio es el segmento AB.

8. Con centros en 1 y 2 cerramos la figura.Con centros en 1 y 2 cerramos la figura.

9. Óvalo dado el eje menor.

10. Óvalo dado el eje menor.
