Este documento presenta un resumen del módulo "Ventilación" de un curso sobre incendios en altura impartido por el Cuerpo de Bomberos de Viña del Mar. El objetivo del módulo es enseñar sobre los tipos y métodos de ventilación, incluyendo ventilación natural, forzada y horizontal/vertical, así como los riesgos de no ventilar adecuadamente como backdraft y flashover. También cubre conceptos como el plano neutro, comportamiento del humo, seguridad y consideraciones al ventilar.

1. Cuerpo de Bomberos de Viña del Mar Departamento de Capacitación Curso Incendio en Altura Modulo “Ventilación” Curso Incendios en Altura: “Ventilación”

2. Cuerpo de Bomberos de Viña del Mar Departamento de Capacitación Relator: Ay. 2º Cmdte. Sr. Luis Rubio Pinilla Bombero Honorario. Sexta Compañía de Bomberos de Viña del Mar. “ Bomba Francisco Ortiz Navarro” Curso incendio en Altura: “Ventilación”

3. Cuerpo de Bomberos de Viña del Mar Departamento de Capacitación OBJETIVOS Curso Incendio en Altura: “Ventilación”

4. Curso Incendios en Altura: “Ventilación” OBJETIVOS: Al finalizar esta jornada el participante será capaz de: Definir que es la Ventilación. Nombrar algunas garantías y consideraciones de la ventilación. Explicar los distintos tipos de ventilación y su aplicación. Nombrar algunos riesgos potenciales de no hacer una ventilación. Explicar el fenómeno de movimiento y control de humo en edificios.

5. ¿Que es la Ventilación? Los procedimientos específicos necesarios para producir una evacuación planeada y sistemática del humo, calor y gases del exterior de una estructura determinada Curso Incendio en Altura: “Ventilación”

6. Comportamiento del fenómeno de ventilación Por encima del plano neutro, hay una sobre presión que provoca la salida de gases y humos calientes, mientras que por debajo del plano neutro, existe una depresión que origina la entrada de aire fresco del exterior. Metiendo aire fresco desde el exterior aumentamos la presión del local adyacente al incendiado, obligando a una elevación del plano neutro.

7. Ventajas de la Ventilación Reducir el peligro a los ocupantes atrapados y así ampliar el tiempo para los bomberos que realizan el rescate

8. Incrementa la visibilidad tanto para los bomberos como para los ocupantes, y por ende la eficiencia en el trabajo de combate de incendio. Ventajas de la Ventilación Curso Incendio en Altura: “Ventilación”

9. Curso Incendio en Altura: “Ventilación”

10. Reduce los daños producidos por el agua, calor y gases calientes en el interior de la vivienda Ventajas de la Ventilación

11. Reduce las posibilidades de que el fuego se escape de control Ventajas de la Ventilación

12. Reduce el potencial peligro de un flashover o un backdraft. Ventajas de la Ventilación Curso Incendio en Altura: “Ventilación”

13. Backdraft Este puede ocurrir en edificios cerrados herméticamente. Un backdraft se produce por la introducción de oxigeno en una atmósfera en la que es deficiente. Un fuego a utilizado todo el oxigeno y ahora arde sin llama. Los sótanos y bodegas son lugares donde ocurrirá comúnmente. El resto del edificio puede estar sin daños visibles o sin fuego.

14. Esquema del Backdraft

15. Una fuerte columna de calor, humo denso arremolinandose con fuerza Un humo amarillo grisáceo con un silbido peculiar de aire penetrando debido a las diferencias de presión, el fuego esta sin llama o con llama intermitente. Cristales calientes o puertas con poco o ningún fuego en sus inmediaciones Humo amarillo grisáceo, caliente, saliendo con fuerza por grietas y aberturas pequeñas. El humo puede salir a bocanadas del edificio. El edificio parece que respira. Señales de un Backdraft

16. Flashover “ Se cree que el Flashover es causado por la generación de radiación térmica del techo o parte superior de las paredes. Cuando todo el combustible en el espacio han llegado a sus temperaturas de ignición, se reduce a una ignición simultanea” (NFPA manual de protección del Fuego, 1982)

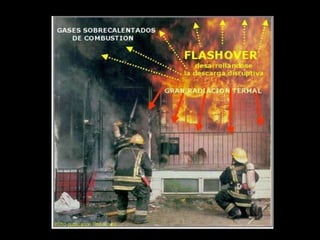

17. Esquema del Flashover

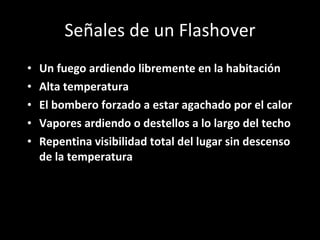

19. Señales de un Flashover Un fuego ardiendo libremente en la habitación Alta temperatura El bombero forzado a estar agachado por el calor Vapores ardiendo o destellos a lo largo del techo Repentina visibilidad total del lugar sin descenso de la temperatura

21. Consideraciones que Afectan la Ventilación ¿Hay necesidad de ventilar en este momento? la necesidad debe ser basada en el exceso de calor, humo y la condición de gases dentro de la estructura, condiciones estructurales, y el riesgo de vida.

22. Curso Incendio en Altura: “Ventilación”

23. ¿Donde se necesita la ventilación? Esto involucra rasgos de la construcción inteligentes del edificio, volúmenes, la exposición, la dirección del viento, la magnitud del fuego, la situación del fuego, la situación de cima o las aperturas verticales, y situación de cruz o las aperturas horizontales. Curso Incendio en Altura: “Ventilación”

24. Curso Nivel 1: “Ventilación”

25. ¿Que Tipo de Ventilación Vamos Realizar? ¿ el fuego y la estructura nos permiten un trabajo seguro? Curso Incendio en Altura: “Ventilación”

26. Métodos de Ventilación Ventilación Natural. Ventilación Hidráulica. Ventilación Forzada o Mecánica. Tipos de Ventilación Vertical. Horizontal. Curso Incendio en Altura: “Ventilación”

27. Ventilación Vertical La Ventilación Vertical generalmente significa la apertura del techo y las aperturas del techo existentes, con el propósito que los gases calientes y el humo salgan, para poder realizar un buen trabajo el bombero debe entender y conocer los tipos básicos de tejados y los estilos de ellos. Curso Incendio en Altura: “Ventilación”

28. ¿Cuando se Puede Comenzar Con la Ventilación Vertical? Se puede realizar solo cuando el oficial al mando a verificado lo siguiente: Considere el tipo de construcción Considere la situación, magnitud y duración del fuego Observe la precauciones de seguridad Identifique las rutas de escape Seleccione el Lugar a Ventilar Mueva al personal y herramientas al tejado

29. Responsabilidades del Líder en el Tejado Asegurar que solo las aperturas requeridas sean hechas Dirigir los esfuerzos para minimizar los daños Coordinar los esfuerzos del grupo con el personal en el interior de la estructura Asegurar la seguridad de todo el personal que esta ayudando a la apertura del edificio

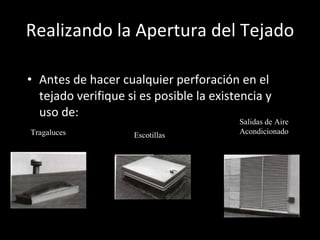

30. Realizando la Apertura del Tejado Antes de hacer cualquier perforación en el tejado verifique si es posible la existencia y uso de: Tragaluces Escotillas Salidas de Aire Acondicionado

31. Realice las perforaciones necesarias en el tejado que no sea poca ni excesiva Realizando la Apertura del Tejado

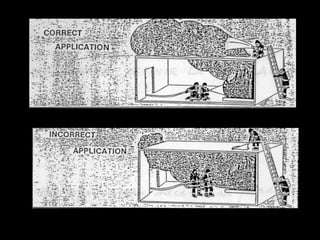

32. Apertura del Tejado Realice la apertura en el lugar correcto una apertura incorrecta causara mas daño que beneficio Incorrecto Correcto

33. Apertura del Tejado Cuando sea necesario proteja la apertura para evitar fuegos secundarios

34. Consideraciones en la Ventilación Vertical Cuidar que las vías de escape no sean obstruidas producto de la ventilación

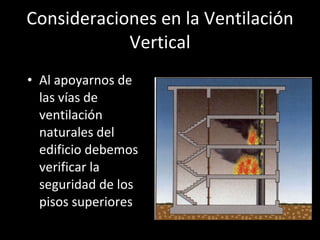

35. Al apoyarnos de las vías de ventilación naturales del edificio debemos verificar la seguridad de los pisos superiores Consideraciones en la Ventilación Vertical

36. Si existe la posibilidad de desviar las masas de gases calientes convectivos, se realiza para dar un mayor control del lugar Consideraciones en la Ventilación Vertical

37. Nunca trate de apoyar las operaciones de extinción a través de la apertura rizada esto detendrá la ventilación y hará peligrar la vida de los bomberos en el interior de la estructura Consideraciones en la Ventilación Vertical Peligro

39. Ventilación Horizontal Es aquella ventilación en que damos la salida del humo, calor y gases calientes, por medios de las aberturas de las paredes ya sea ventanas o puertas.

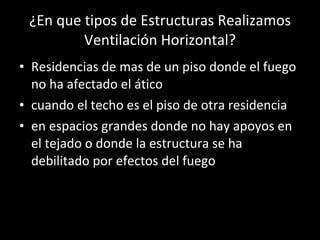

40. ¿En que tipos de Estructuras Realizamos Ventilación Horizontal? Residencias de mas de un piso donde el fuego no ha afectado el ático cuando el techo es el piso de otra residencia en espacios grandes donde no hay apoyos en el tejado o donde la estructura se ha debilitado por efectos del fuego

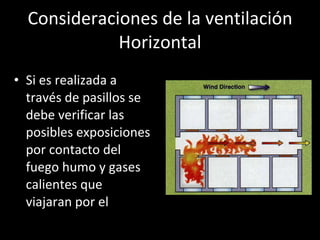

41. Consideraciones de la ventilación Horizontal Si es realizada a través de pasillos se debe verificar las posibles exposiciones por contacto del fuego humo y gases calientes que viajaran por el

42. Los materiales expuestos en espacios amplios los cuales pueden ser encendidos por convección. Consideraciones de la ventilación Horizontal

43. Debemos verificar la dirección del viento y al mismo tiempo que este no sea excesivo como para provocar que el mismo viento alimento el fuego con oxigeno Consideraciones de la ventilación Horizontal

44. Siempre se debe tener presente las exposiciones tanto aledañas como las exposiciones superiores, en especial cuando trabajamos en edificios de altura. Consideraciones de la ventilación Horizontal (Exposiciones)

46. Se debe cuidar de todo el personal mientras se realizan las labores de ventilación horizontal para que otras puertas no sean abiertas esto podría provocar un cambio de dirección del fuego. Consideraciones de la ventilación Horizontal (Precauciones)

48. Se debe cuidar de no obstruir las entradas mientras se trabaja en el interior apoyados por la ventilación horizontal. Consideraciones de la ventilación Horizontal (Precauciones)

50. Ventilación Hidráulica Esta ventilación es aquella se realiza por medio de una neblina de agua, con la cual se arrastra el humo y gases calientes, aprovechandose del aire que genera esta misma.

51. Riesgos Potenciales de no hacer una Ventilación Existen dos riesgos potenciales que son: Backdraft Flashover

52. Ventilación Forzada Este método es aquel que se realiza inyectando o extrayendo aire por medios mecánicos.

53. Ventilación Presión Positiva Involucra la introducción de aire fresco dentro de un espacio confinado a una tasa superior a la que este sale, creando una ligera presión positiva dentro del espacio. Esta presión positiva contraerá la presión generada por el fuego o por las condiciones adversas del viento.

54. Ventilación Presión Negativa Consiste en extraer humo y contaminantes desde un espacio confinado hasta el exterior. Se hace creando un método mecánico que genera una corriente de aire y puede hacerse con un ventilador o con un pitón de neblina. De esta manera se genera un efecto venturi o succión hacia el exterior. Es de crucial importancia proveer las aperturas necesarias para que ingrese el aire de reemplazo

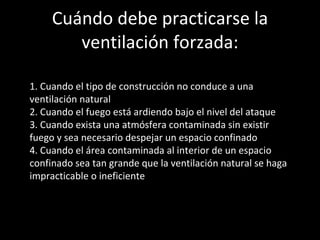

55. Cuándo debe practicarse la ventilación forzada: 1. Cuando el tipo de construcción no conduce a una ventilación natural 2. Cuando el fuego está ardiendo bajo el nivel del ataque 3. Cuando exista una atmósfera contaminada sin existir fuego y sea necesario despejar un espacio confinado 4. Cuando el área contaminada al interior de un espacio confinado sea tan grande que la ventilación natural se haga impracticable o ineficiente

56. Claves para recordar sobre el uso de ventiladores: 1. El ventilador debe ser probado antes de iniciar las operaciones y a nivel del piso. 2. El ventilador debe crear un sello frente al punto de acceso. Se verifica pasando una mano desnuda por los contornos de la puerta. 3. Si el cono de aire está muy extendido, el ventilador debe acercarse. 4. Si el cono de aire no sella todo el acceso, el ventilador debe alejarse 5. La distancia estándar es de 2 a 2,4 metros, pero puede variar dependiendo del punto de acceso 6. El ventilador debe accionarse una vez que esté dispuesta la primera armada con agua junto al acceso. 7. Luego de inyectar presión se abrirá abrir el punto de salida del humo 8. La apertura de salida debe tener entre un 75% a un 150% del área del punto de entrada, dependiendo del número de ventiladores y la potencia de los mismos.

57. Seguridad en el trabajo Observe la dirección del viento Trabaje siempre con el viento atrás o al lado Mantenga medios secundarios de escape Mantenga el cuidado de no cortar los montajes estructurales

59. Vigile la apertura para evitar que el personal no ingrese a la estructura Evacue el tejado rápidamente al terminar el trabajo Use líneas de vida o escaleras de gancho bien ancladas a la cresta del tejado, para evitar que el bombero resbale y caiga desde el tejado Seguridad en el Trabajo

61. Seguridad en el Trabajo Cuidar que otros bomberos estén fuera del rango de trabajo de hachas y Herramientas de corte Cuidar que los operarios no tengan obstrucciones sobre sus cabezas dentro del rango de su trabajo Probar todas la herramientas de poder antes de llevarlas al techo

62. Seguridad del Trabajo Verifique que el angulo de corte no este hacia el cuerpo Extienda las escaleras 4 a 5 peldaños sobre el tejado Chequee la integridad estructural del tejado antes de pisar en el

64. Señales de Advertencia Fundición del asfalto Tejado esponjoso Humo viniendo del Tejado Fuego saliendo del tejado

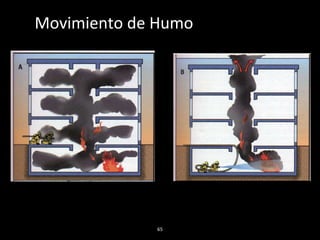

65. Movimiento de Humo

66. La magnitud del efecto depende de la diferencia entre las temperaturas interior y exterior y de la distancia vertical entre las aberturas. Si las temperaturas interior y exterior son iguales, no se produce movimiento natural de aire. MOVIMIENTO DE HUMOS: EFECTO CHIMENEA El efecto chimenea produce una fuerte y característica corriente ascendente desde la planta baja a la última de los edificios altos. Su magnitud está en función de la altura del edificio, de la estanqueidad frente al aire de los cerramientos exteriores, de las filtraciones entre los pisos del edificio y de las diferencias de temperatura entre el interior y el exterior.

67. MOVIMIENTO DE HUMOS: EFECTO CHIMENEA

68. MOVIMIENTO DE HUMOS: EFECTO VIENTO Al incidir un viento de cierta importancia sobre la fachada de un edificio alto, el plano de presión neutra se verá influenciado y modificado. La acción del viento originará un efecto aspirante en el hueco vertical debido a la presión negativa en la cubierta. El plano de presión neutra estará situado más cerca de dicha cubierta en la zona más afectada por el viento y, por el contrario, más alejada de la cara opuesta. De esta forma, se puede observar cómo las presiones positivas del viento elevan el plano de presión neutra, mientras que las negativas lo hacen descender.

69. Movimiento de Humo

70. Muchas Gracias
