EQUIPO PHASED ARRAY “VEO” 16:64 DE SONATEST
Equipo de Phased Array de última generación que destaca por su sencillez en el manejo, elevadas
prestaciones ultrasónicas y fiabilidad.
Equipo de 16:64 elementos y dos canales de pulso eco y TOFD independientes.
Conector I-PEX compatible con palpadores de otros fabricantes.
SENCILLO
Sistema de menu intuitivo (siempre a la vista) y asistente de
operación amigable.
Scan-Plan 3D (único de serie).” Software de cobertura de área
de barrido para palpadores (multigrupos), pieza, soldadura etc
Asistente de calibración Vel, Suela, AGC, TCG/DAC, TOFD
POTENTE
Multigrupo, TOFD y P-E simultáneo, inspecciones y registro al
mismo tiempo con velocidades de hasta 16,9 cm/s; se
almacenan todos los datos (81 leyes focales, 544 muestras por
A-Scan) sin pérdida de datos, y sin comprometer la velocidad de
inspección.
Recálculo de leyes focales instantáneo, con resolución de ángulo
de 0.10º y hasta 1024 leyes focales.
El VEO tiene dos canales Pulso Eco para inspección de UT
convencional, con pulser de 400 V y filtros de banda estrecha.
Software TOFD con cursores hiperbólicos…
Arquitectura de 12 bits ADC y 16 bit general y almacenaje de los
ficheros en llave USB con desconexión en caliente.

2. Pag 2 de 5
OF 11-xxx
comercial@tecnitest.com
www.tecnitest.com
Pantalla de alta resolución TFT 1024 x 600 de gran nitidez incluso en exposición directa al sol.
MÓDULO DE INSPECCION PARA FIBRA DE CARBONO
 C Scan de amplitud y tiempo
 “C Scan en vivo” mediante “regate”, obtención de nuevos C Scans en tiempo real por la
recolocación de las puertas en nuevas posiciones ó dimensiones
FIABLE
6 hora de operación con 2 baterías que se pueden quitar en caliente.
IP 66 y equipo a prueba de choques.
• -10ºC a +40ºC operación
UT Studio
Software de post-procesado en PC sin cargo adicional y con la misma estructura que el equipo VEO y
visor gratuito descargable.
Quick trace encoder
Encoder de alta resolución y ajuste rápido a un palpador.
TOFD Calyper
Con encoder de posición con alojamiento para 2 palpadores TOFD.

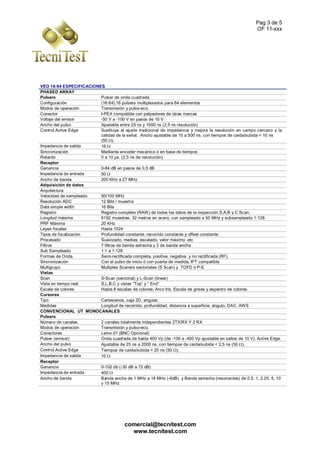

3. Pag 3 de 5
OF 11-xxx
comercial@tecnitest.com
www.tecnitest.com
VEO 16:64 ESPECIFICACIONES
PHASED ARRAY
Pulsers Pulser de onda cuadrada
Configuración (16:64).16 pulsers multiplexados para 64 elementos
Modos de operación Transmisión y pulso-eco.
Conector I-PEX compatible con palpadores de otras marcas
Voltaje del emisor -50 V a -100 V en pasos de 10 V
Ancho del pulso Ajustable entre 25 ns y 1000 ns (2,5 ns resolución)
Control Active Edge Sustituye al ajuste tradicional de impedancia y mejora la resolución en campo cercano y la
calidad de la señal. Ancho ajustable de 10 a 500 ns, con tiempos de caída/subida < 10 ns
(50 ).
Impedancia de salida 16 
Sincronización Mediante encoder mecánico ó en base de tiempos
Retardo 0 a 10 µs. (2,5 ns de resolución)
Receptor
Ganancia 0-84 dB en pasos de 0,5 dB
Impedancia de entrada 50 
Ancho de banda 200 KHz a 27 MHz
Adquisición de datos
Arquitectura
Velocidad de sampleado 50/100 MHz
Resolución ADC 12 Bits / muestra
Data simple width 16 Bits
Registro Registro completo (RAW) de todos los datos de la inspección S,A,B y C Scan.
Longitud máxima 8192 muestras. 32 metros en acero, con sampleado a 50 MHz y subsampleado 1:128
PRF Máxima 20 KHz
Leyes focales Hasta 1024
Tipos de focalización Profundidad constante, recorrido constante y offset constante
Procesado Suavizado, medias, escalado, valor máximo etc
Filtros 7 filtros de banda estrecha y 3 de banda ancha
Sub Sampleado 1:1 a 1:128
Formas de Onda Semi-rectificada completa, positiva, negativa y no rectificada (RF).
Sincronización Con el pulso de inicio ó con puerta de medida, IFT compatible
Multigrupo Multiples Scaners sectoriales (S Scan) y TOFD ó P-E
Vistas
Scan S-Scan (sectorial) y L-Scan (linear)
Vista en tiempo real S,L,B,C y vistas “Top” y “ End”
Escala de colores Hasta 8 escalas de colores; Arco Iris, Escala de grises y espectro de colores.
Cursores
Tipo Cartesianos, caja 2D, angular.
Medidas Longitud de recorrido, profundidad, distancia a superficie, ángulo, DAC, AWS
CONVENCIONAL UT MONOCANALES
Pulsers
Número de canales 2 canales totalmente independientes 2TX/RX Y 2 RX
Modos de operación Transmisión y pulso-eco.
Conectores Lemo 01 (BNC Opcional)
Pulser (emisor) Onda cuadrada de hasta 400 Vp (de -100 a -400 Vp ajustable en saltos de 10 V). Active Edge.
Ancho del pulso Ajustable de 25 ns a 2000 ns, con tiempos de caída/subida < 2,5 ns (50 ).
Control Active Edge Tiempos de caída/subida < 20 ns (50 ).
Impedancia de salida 10 
Receptor
Ganancia 0-102 db (-30 dB a 72 dB)
Impedancia de entrada 400 
Ancho de banda Banda ancha de 1 MHz a 18 MHz (-6dB) y Banda estrecha (resonantes) de 0.5, 1, 2.25, 5, 10
y 15 MHz

4. Pag 4 de 5
OF 11-xxx
comercial@tecnitest.com
www.tecnitest.com
VEO 16:64 ESPECIFICACIONES
Adquisicion de datos
Velocidad de sampleado 50/100 MHz
Resolución ADC 10 Bits / muestra
Data simple width 16 Bits
Registro Registro completo (RAW) de todos los datos de la inspección. (A-Scan)
Longitud máxima 8192 muestras.
PRF Máxima 12 KHz
Procesado Suavizado, medias, valor máximo .
Sub Sampleado 1:1 a 1:128
Formas de Onda Semi-rectificada completa, positiva, negativa y no rectificada (RF).
Sincronización Encoder, interna y señal externa.
Vistas
Scan A-Scan
Vista en tiempo real A,B y TOFD
Cursores
Tipo Cartesianos, hiperbólicos.
Medidas Longitud de recorrido, profundidad, distancia a superficie, DAC y AWS.
CARACTERISTICAS COMUNES A PHASED ARRAY Y PULSO ECO CONVECIONAL
DAC
Número máx de puntos 16
Cantidad 1 DAC y 3 Sub DAC (para cada ley focal en PA)
TCG
Número máx de puntos 16
Ganancia 0 a 60 Db
Rango dinámico mayor de 50 dB/s
Monitor de puerta
A-Scan 4 puertas por A-Scan (3 A-Scan extraídos por L/S-Scan)
Medida Flanco y pico
L/S Scan 2 Puertas 2D (tipo caja).
Alarma Sincronizada para todas las puertas y DAC
Medidas En flanco ó pico: altura en pantalla, dB, distancia, PL y SD
Informes PDF, Capturas de pantalla en PNG, (con logo del cliente)
GENERAL
Almacenamiento
Memoria interna 6 GB
Memoria externa “Hot “USB (permite la desconexión instantánea), memoria USB 8 GB estándar, capacidad
máxima limitada únicamente por la capacidad de la memoria USB.
Velocidad de transferencia 23 MB/s en modo de escritura y 27 MB/s en modo de lectura
Tamaño máximo de fichero 2 GB
Velocidad típica escaneado 10 -15 cm/s
Longitud típica escaneado Mayor de 10 metros
Pantalla
Tamaño 25,9 cm, aspecto panorámico
Resolución 1024 x 600 pixels
Escala de colores 260k (65.535 colores)
Tipo TFT LCD
Puertos de comunicación
USB 3 x USB (480 Mbps)
Ethernet Gbit Ethernet (1000 Mbps)
Salida de video VGA Analógico (1024x600)
Entradas y salidas (I/O)
Encoder Encoder de tipo cuadartura con registro en 1 ó 2 ejes (conectores LEMO)
I/O digital Entradas Dos líneas 5V TTL para trigger ó sincronismo (compartidas por PA y convencilonal).
Salidas 4 líneas 5V TTL, 20 mA para alarmas y otro tipo de control externo (compartidas por
PA y convencional).
Conector 8 pin LEMO

5. Pag 5 de 5
OF 11-xxx
comercial@tecnitest.com
www.tecnitest.com
VEO 16:64 ESPECIFICACIONES
Voltaje 5V, 500 mA.
Menús Menú de ayuda para las distintas opciones del equipo, extremadamente sencillo de utilizar.
6 idiomas a elegir: Español, Inglés, Francés, Alemán, Chino y Ruso
BATERIAS Y ALIMENTACION A RED
Baterías Ion Litio, sin efecto memoria
Numero de baterías 2
Operación Con una ó dos baterías independientes, o directamente a red eléctrica
Sustitución de baterías Sin herramientas, en “caliente”
Recarga En la propia unidad ó fuera de la misma, durante operación ó con el equipo apagado
Duración 6 horas
DIMENSIONES DEL EQUIPO Y CONDICIONES DE OPERACIÓN
dimensiones 225 x 335 x 115
Peso 5,28 kg con una batería y 5,75 con dos baterías.
Tª de operación -10º C a 40º C
Tª de Almacenamiento -25º C a 70º C
Humedad relativa 5% a 95%
Protección industrial IP65
Garantía 1 año
Calibración estándar EN 12668
NORMATIVA
Cumple con ASME Code case 2235-9; ASME Code case 2541;ASTM E-2491; ASTM E-2700; CEN EN
583-6; BSI BS7706
EN60068-2-6 Vibración Sinusoidal
Incluye: Equipo de medida; Baterías; Cargador y alimentador a red eléctrica; Protector de pantalla,
Maleta de transporte tipo “Storm”, Software de post-procesado “UT Studio” para análisis y
elaboración de informes en PC; Manual de usuario
