Este documento discute el control de vibraciones en estructuras como puentes. Explica que las vibraciones pueden ser forzadas o libres, y que la resonancia puede ser perjudicial. También describe dispositivos para medir y controlar vibraciones, como aisladores de base, y métodos para analizar las vibraciones en puentes.

2. Indagar sobre el control de vibraciones así
como los posibles causantes de esta,
algunos dispositivos usados para el
control, tanto como conocer en que nos
puede ayudar la medición e interpretación
de esta.

3. Se puede entender como vibración a todo
movimiento oscilatorio con respecto de
una posición de referencia.

4. Vibración forzada:
se presenta cuando hay una aplicación de
fuerza externa al sistema, que conlleva una
respuesta que sería la vibración.
Vibración libre:
es aquella que ocurre sin aplicación de
alguna fuerza externa.

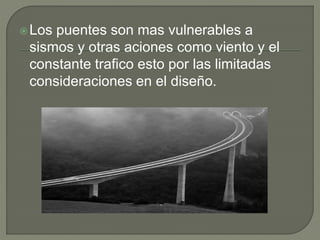

5. Los puentes son mas vulnerables a
sismos y otras aciones como viento y el
constante trafico esto por las limitadas
consideraciones en el diseño.

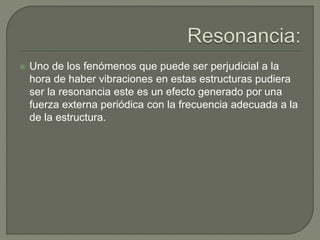

6.  Uno de los fenómenos que puede ser perjudicial a la
hora de haber vibraciones en estas estructuras pudiera
ser la resonancia este es un efecto generado por una
fuerza externa periódica con la frecuencia adecuada a la
de la estructura.

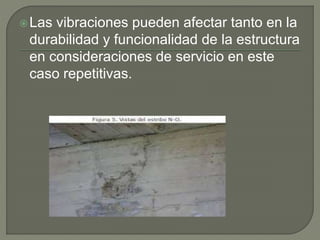

7. Las vibraciones pueden afectar tanto en la
durabilidad y funcionalidad de la estructura
en consideraciones de servicio en este
caso repetitivas.

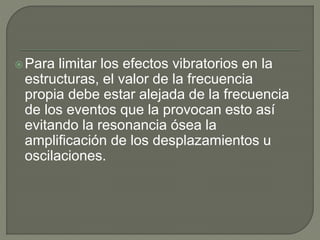

8. Para limitar los efectos vibratorios en la
estructuras, el valor de la frecuencia
propia debe estar alejada de la frecuencia
de los eventos que la provocan esto así
evitando la resonancia ósea la
amplificación de los desplazamientos u
oscilaciones.

9. Los efectos a considerar por mayoría
serian dinámicos como pueden ser
movimiento sincronizado de gente,
sobrecarga de tráfico carretero o
ferroviario, viento, vibraciones de terrenos
adyacentes también se pueden considerar
por maquinaria y oleaje y el mas
importante por sismos.

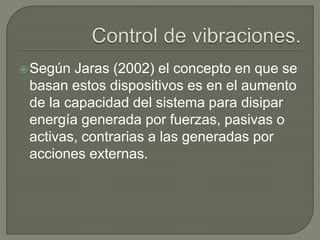

11. Según Jaras (2002) el concepto en que se
basan estos dispositivos es en el aumento
de la capacidad del sistema para disipar
energía generada por fuerzas, pasivas o
activas, contrarias a las generadas por
acciones externas.

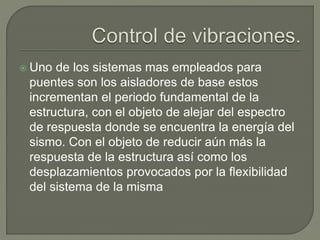

13.  Uno de los sistemas mas empleados para
puentes son los aisladores de base estos
incrementan el periodo fundamental de la
estructura, con el objeto de alejar del espectro
de respuesta donde se encuentra la energía del
sismo. Con el objeto de reducir aún más la
respuesta de la estructura así como los
desplazamientos provocados por la flexibilidad
del sistema de la misma

15. Una estructura con aislamiento (DIS)
puede recibir solo la cuarta o quinta parte
de la fuerza sísmica. Una estructura sin
protección sísmica amplifica esta fuerza
de 3 a 4 veces.

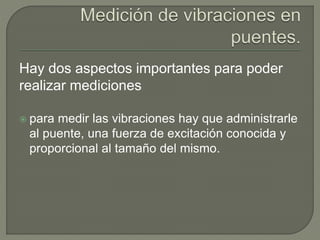

16. Hay dos aspectos importantes para poder
realizar mediciones
 para medir las vibraciones hay que administrarle
al puente, una fuerza de excitación conocida y
proporcional al tamaño del mismo.

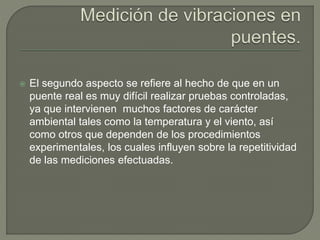

17.  El segundo aspecto se refiere al hecho de que en un
puente real es muy difícil realizar pruebas controladas,
ya que intervienen muchos factores de carácter
ambiental tales como la temperatura y el viento, así
como otros que dependen de los procedimientos
experimentales, los cuales influyen sobre la repetitividad
de las mediciones efectuadas.

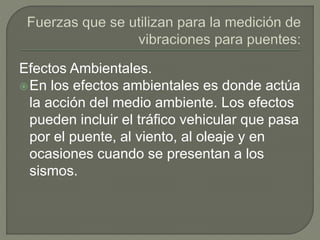

18. Efectos Ambientales.
En los efectos ambientales es donde actúa
la acción del medio ambiente. Los efectos
pueden incluir el tráfico vehicular que pasa
por el puente, al viento, al oleaje y en
ocasiones cuando se presentan a los
sismos.

19. La medición con excitación por el viento,
es utilizada en puentes de gran tamaño,
este método presenta casi las mismas
desventajas que el tráfico, la medición se
realiza con condiciones no normalizadas.

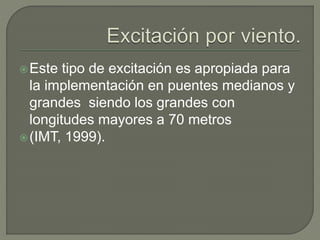

20. Este tipo de excitación es apropiada para
la implementación en puentes medianos y
grandes siendo los grandes con
longitudes mayores a 70 metros
(IMT, 1999).

21. Esta técnica consiste en la aplicación de
una fuerza estática que se libera
instantáneamente, esta induce un
desplazamiento estático y al ser soltada el
puente regresa a su estado normal como
lo hace un resorte.

22. una de las ventajas del método es que se
puede medir con gran precisión el
amortiguamiento.
La fuerza son producidas por dispositivos
los cuales pueden hacer el
desplazamiento en eje vertical u horizontal
también ayudando a excitar distintos
modos de vibración.

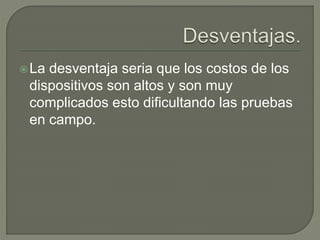

23. La desventaja seria que los costos de los
dispositivos son altos y son muy
complicados esto dificultando las pruebas
en campo.

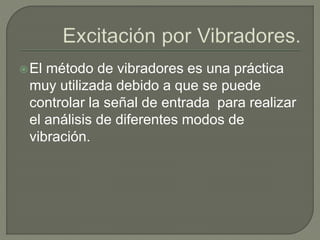

24. El método de vibradores es una práctica
muy utilizada debido a que se puede
controlar la señal de entrada para realizar
el análisis de diferentes modos de
vibración.

25. También se tiene otra variante de este
método el cual es implementar un péndulo
en el puente variando su masa y longitud
para variar la frecuencia esto permitiendo
el estudio de frecuencias naturales con
precisión, pero no puede realizar análisis
modal completo ni función de
transferencia.

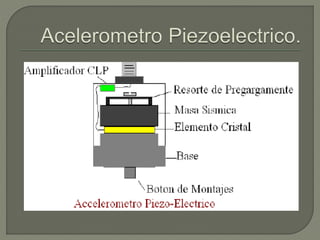

26. El acelerómetro utilizado funciona
electrónicamente, sin incluir componentes
mecánico como en algunos modelos
anteriores poco eficientes, estos
transductores están formados por un
cristal piezoeléctrico, el cual al aplicársele
una fuerza determinada, produce una
diferencia de potencial proporcional a la
fuerza.

28. Los transductores de desplazamiento son
útiles para medir los desplazamientos
dinámicos que tiene la estructura, estos
tienen la desventaja que se necesita una
plataforma inercial lo cual es muy difícil de
instalar para los puentes una de las
alternativas es implementar dispositivos
laser y así quitando el inconveniente
anterior solo que son más costosos.

29. Con estos dispositivos es posible realizar
estudios de vibraciones dinámicas.
Midiendo la velocidad de desplazamiento
del punto instrumentado estos
transductores no son tan confiables tanto
como en el caso de los acelerómetros
pero arrojan datos útiles para la
comprensión de la salud de la estructura.

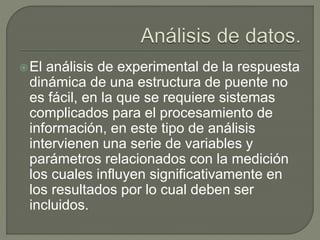

30. El análisis de experimental de la respuesta
dinámica de una estructura de puente no
es fácil, en la que se requiere sistemas
complicados para el procesamiento de
información, en este tipo de análisis
intervienen una serie de variables y
parámetros relacionados con la medición
los cuales influyen significativamente en
los resultados por lo cual deben ser
incluidos.

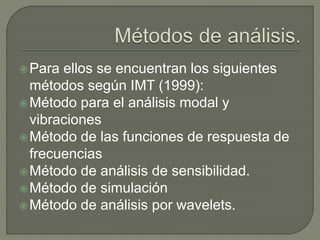

31. Para ellos se encuentran los siguientes
métodos según IMT (1999):
Método para el análisis modal y
vibraciones
Método de las funciones de respuesta de
frecuencias
Método de análisis de sensibilidad.
Método de simulación
Método de análisis por wavelets.
