El documento describe los diferentes tipos de yesos utilizados en odontología, incluyendo sus propiedades, composición y usos. Explica que el yeso existe como mineral y debe ser elaborado en estado hemidrato para su uso dental. Detalla los cuatro tipos de yesos odontológicos, sus tiempos de fraguado, expansión y resistencia, y cómo factores como la relación agua-polvo y la temperatura afectan el proceso de fraguado.

1. Materiales Dentales Yesos 21
YESOS
Es uno de los materiales más usados en odontología, gracias a que el fabricante, mediante
técnicas, puede variar fácilmente sus propiedades y utilizados en distintas áreas de odontología:
 Materiales de impresión en casos desdentados
 Para realizar vaciados
 Aglutinante para la sílice (le da cuerpo a otros materiales) de otros materiales
 Etapas de laboratorio (colocar modelos en un articulador, para colocar en mufla).
El yeso existe en sí como mineral; normalmente es de color blanco, porque se pigmenta. Es
sulfato de Calcio dihidratado CaSO4 * 2H2O (2 moles de sulfato se relacionan con 2 moles de agua).
 ELABORACIÓN: para el uso dental debe ser elaborado y presentado es estado hemidrato. De
la misma fórmula química, pero utilizando diferentes métodos para eliminar el agua, se obtienen
los 4 tipos de yesos utilizados en odontología. Mediante calor se elimina 1 mol y medio de agua.
Por cada mol de sulfato de calcio dihidratado se liberan 3.900 calorías.
• FORMAS DE ELIMINAR EL AGUA:
 Dejar el material en un recipiente abierto y someterlo a temperaturas entre 110 y 120 ºC. Se
obtiene polvo de cristales muy irregulares llamado hemidrato beta. A este yeso se le llama
yeso taller o yeso tipo II.
 El material se somete a presión a 120 a 130 ºC y vapor de agua. Se obtienen cristales más
uniformes, menos poroso (naturaleza más compacta) llamado hemidrato alfa o yeso piedra o
tipo III.
 Mineral sometido a ebullición en solución de cloruro de calcio al 30%; los cloruros eliminan
el agua y por la temperatura se evaporan. El hemidrato se seca y pulveriza; este se conoce
como hemidrato alfa o yeso piedra mejorado, yeso Velmix, densita o yeso tipo IV.
Los hemidratos reciben el nombre de escayolas
La diferencia entre los hemidratos alfa y beta no es mineralógica (química), solo está en el
tamaño (físico) de los cristales, la cantidad de poros y forma irregular, lo que determinará la
perfección de la red.
 RELACIÓN AGUA POLVO: 1 Mol/gr. de hemidrato reacciona con 1½ mol de agua para
obtener 1 Mol/gr. dihidratado más calor. Expresado esto en peso molecular: 145.15 gr. de
hemidrato necesitan 27.02 grs. de agua para formar 172.17 grs dihidratado. Así se puede calcular
que para 100 grs de yeso se necesitan 18.61 grs de agua. Esa cantidad de agua es la que
reacciona; si se agrega más agua queda incorporada pero no reacciona. Con esta cantidad de
agua (relación ideal) no se podría espatular porque quedaría muy espesa; por eso se agrega más
agua. Una mezcla con más agua es más fluida pero más débil por lo tanto hay que controlar
cuidadosamente la cantidad de agua para mantener sus cualidades. Por conveniencia el agua se
mide volumétricamente; no se pesa. Una relación agua polvo de 0.5 indica que por cada 100 gr
de polvo se usan 50 ml de agua. Para una relación 0.5 y 80 gr. de yeso se necesitan 40 ml agua.
Esteban Arriagada

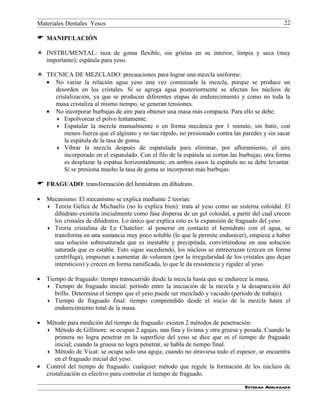

2. Materiales Dentales Yesos 22
 MANIPULACIÓN
 INSTRUMENTAL: taza de goma flexible, sin grietas en su interior, limpia y seca (muy
importante); espátula para yeso.
 TECNICA DE MEZCLADO: precauciones para lograr una mezcla uniforme:
• No variar la relación agua yeso una vez comenzada la mezcla, porque se produce un
desorden en los cristales. Si se agrega agua posteriormente se afectan los núcleos de
cristalización, ya que se producen diferentes etapas de endurecimiento y como no toda la
masa cristaliza al mismo tiempo, se generan tensiones.
• No incorporar burbujas de aire para obtener una masa más compacta. Para ello se debe:
 Espolvorear el polvo lentamente.
 Espatular la mezcla manualmente o en forma mecánica por 1 minuto, sin batir, con
menos fuerza que el alginato y no tan rápido, no presionado contra las paredes y sin sacar
la espátula de la tasa de goma.
 Vibrar la mezcla después de espatulada para eliminar, por afloramiento, el aire
incorporado en el espatulado. Con el filo de la espátula se cortan las burbujas; otra forma
es desplazar la espátua horizontalmente; en ambos casos la espátula no se debe levantar.
Si se presiona mucho la tasa de goma se incorporan más burbujas.
 FRAGUADO: transformación del hemidrato en dihidrato.
• Mecanismo: El mecanismo se explica mediante 2 teorías:
 Teoría Gelica de Michaelis (no lo explica bien): trata al yeso como un sistema coloidal. El
dihidrato existiría inicialmente como fase dispersa de un gel coloidal, a partir del cual crecen
los cristales de dihidratos. Lo único que explica esto es la expansión de fraguado del yeso.
 Teoría cristalina de Le Chatelier: al ponerse en contacto el hemidrato con el agua, se
transforma en una sustancia muy poco soluble (lo que le permite endurecer), empieza a haber
una solución sobresaturada que es inestable y precipitada, convirtiéndose en una solución
saturada que es estable. Esto sigue sucediendo, los núcleos se entrecruzan (crecen en forma
centrífuga), empiezan a aumentar de volumen (por la irregularidad de los cristales que dejan
intersticios) y crecen en forma ramificada, lo que le da resistencia y rigidez al yeso.
• Tiempo de fraguado: tiempo transcurrido desde la mezcla hasta que se endurece la masa.
 Tiempo de fraguado inicial: período entre la iniciación de la mezcla y la desaparición del
brillo. Determina el tiempo que el yeso puede ser mezclado y vaciado (período de trabajo).
 Tiempo de fraguado final: tiempo comprendido desde el inicio de la mezcla hasta el
endurecimiento total de la masa.
• Método para medición del tiempo de fraguado: existen 2 métodos de penetración:
 Método de Gillmore: se ocupan 2 agujas, una fina y liviana y otra gruesa y pesada. Cuando la
primera no logra penetrar en la superficie del yeso se dice que es el tiempo de fraguado
inicial; cuando la gruesa no logra penetrar, se habla de tiempo final.
 Método de Vicat: se ocupa solo una aguja; cuando no atraviesa todo el espesor, se encuentra
en el fraguado inicial del yeso.
• Control del tiempo de fraguado: cualquier método que regule la formación de los núcleos de
cristalización es efectivo para controlar el tiempo de fraguado.
Esteban Arriagada

3. Materiales Dentales Yesos 23
 FACTORES DE FRAGUADO QUE DEPENDEN DEL PROCESO DE ELABORACIÓN
• Calcinación incompleta: van a haber pequeñas cantidades que ya son dihidratos, los que
actuaría como núcleos de cristalización iniciales, lo que disminuye el tiempo de fraguado.
• Tamaño del grano: a menor tamaño es más fácil de ser mojado y más rápida la reacción; se
forman mayor cantidad de núcleos de cristalización y se disminuye el tiempo de fraguado
(por esto no se usa taza de goma húmeda).
• Utilice Productos químicos: varían la solubilidad del hemidrato. Para retardarlo, se usan
sustancias que reaccionen primero con el agua y luego con el hemidrato: Borax 2%;
coloides: gelatina, cola, Agar, sangre; sulfatos crómico, férrico, Al; acetatos; citratos. Como
aceleradores: sulfato de K al 2%; sulfato de calcio dihidratado; cloruro de Na hasta 4% (más
de 4% es retardador).
 FACTORES QUE DEPENDEN DEL OPERADOR.
 Relación agua-yeso: a mayor cantidad de agua, menor número de núcleos de cristalización,
por tanto, mayor tiempo de fraguado. El exceso de agua separa los núcleos de cristalización,
lo que genera menor repulsión.
 Espatulado: a mayor espatulado mayor número de núcleos de cristalización y menor tiempo
de fraguado, porque los primeros núcleos que se forman se van rompiendo y dividiendo en 2.
Si se quiere acortar el tiempo de fraguado, se varía esto y no la relación agua-yeso.
 Temperatura del agua.
- 20º - 37º : menor tiempo de fraguado.
- +37º : mayor tiempo de fraguado.
- 100º: no hay fraguado, porque a esta temperatura se deshidrata el polvo, no por el agua.
Por eso al agua no se le considera un acelerador de los yesos.
 PROPIEDADES DE LOS YESOS DENTALES.
Relación Expansión Resisten
Tipo Tiempo fraguado Usos Composición
agua-polvo fraguado cia
I. Impresión 0.5 - 0.7 I: 2-3 + Impresiones Hemidrato
0.1 - 0.4% Beta
F: 4-6 (acelerad)
II. Corriente 0,4 - 0,5 I: 8 ++ Etapas de Hemidrato
0,2 - 0,5% Laboratorio Beta
F: 20-25
III. Piedra 0,26 - 0,23 I: 15 +++ Modelos Hemidrato
0,08 - 0,1% Alfa
F:30
IV. Velmix 0,22 - 0,25 I: 15 ++++ Modelos que ne- Hemidrato
F:30-40 cesitan espesores Alfa
0,05 - 0,07% muy delgados de
yesos
(Existen yesos sintéticos de mejor calidad que el velmix.)
Esteban Arriagada

4. Materiales Dentales Yesos 24
1. EXPANSIÓN DE FRAGUADO
- Varía de 0,07-0,5. A mayor cantidad de agua, disminuye.
- A mayor espatulado, aumenta la expansión.
- Las sustancias químicas como el sulfato de K, Bórax o Citrato de K, aumentan la expansión,
pero hacen que endurezca más rápido.
- Expansión higroscópica: suele ser el doble de la expansión normal de fraguado. Es el
crecimiento hacia afuera de los cristales de dihidrato. Esto es útil porque en la superficie de
contacto entre el yeso y alginato hay expansión higroscópica.
2. CONTRACCIÓN DE FRAGUADO: al endurecer el yeso, las moléculas se acercan al pasar las
uniones primarias a secundarias, pero hay repulsión por los cristales de forma desordenada; la
expansión supera a la contracción, pero al principio hubo contracción.
3. RESISTENCIA COMPRESIVA: puede ser húmeda o seca. La húmeda se refiere a
inmediatamente cuando se tiene el fraguado final, es la mitad de la compresiva seca; para una
mufla, a la resistencia seca se llega a los 7 días.
4. RESISTENCIA A LA ABRASIÓN: en general es baja. El que tiene resistencia aceptable es el
velmix. Existen barnices endurecedores.
5. RESISTENCIA TRACCIONAL: hay una húmeda y otra seca. La húmeda es la mitad de la seca.
6. DUREZA SUPERFICIAL: es aceptable en 3 y 4.
 CUIDADES DE LOS YESOS
El hemidrato es sensible a la humedad ambiente: capta agua del aire formando núcleos de
dihidrato que actúan como núcleos de cristalización, lo que disminuye el tiempo de fraguado. Sufren
una hidratación mantenida, por lo que se debe mantener el polvo en envases plásticos (donde no
condence el agua) y cerrados herméticamente.
(Una vez ya fraguado el yeso, absorve agua y disminuye la resistencia, pero la masa no se vuelve a
expandir).
 TECNICA DE ENCAJONADO.
- Rodear la impresión con cartulina sujetada con elástico.
- Envaselinar loseta
- Preparar yeso taller y depositar en la loseta,
- Colocar la impresión sobre yeso con el reborde paralelo al piso y hacer subir por todo el
contorno de la cartulina (sellado del modelo).
- Alisar la superficie con algodón húmedo.
 TECNICA DE VACIADO
- Preparar yeso piedra
- Vibrar el yeso (al eliminar burbujas aumenta la resistencia y mejora la superficie).
- La impresión se ubica en la vibradora.
- Comenzar a vaciar el yeso en la zona más alta de la impresión, en porciones pequeñas. Esto en
todas las impresiones.
Esteban Arriagada

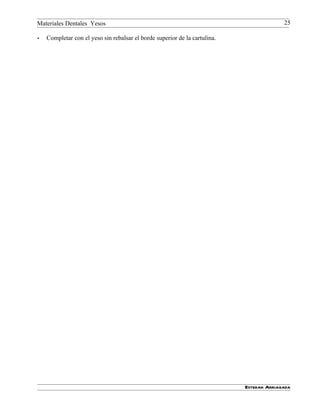

5. Materiales Dentales Yesos 25
- Completar con el yeso sin rebalsar el borde superior de la cartulina.
Esteban Arriagada
