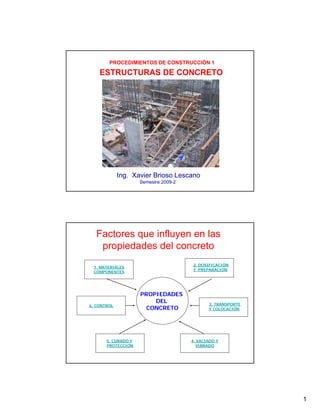

PROCEDIMIENTOS DE CONSTRUCCIÓN 1
ESTRUCTURAS DE CONCRETO
Ing. Xavier Brioso Lescano
Semestre 2009-2
PROPIEDADES
DEL
CONCRETO
2. DOSIFICACIÓN
Y PREPARACIÓN
3. TRANSPORTE
Y COLOCACIÓN
4. VACIADO Y
VIBRADO
5. CURADO Y
PROTECCIÓN
6. CONTROL
1. MATERIALES
COMPONENTES
Factores que influyen en las
propiedades del concreto

2

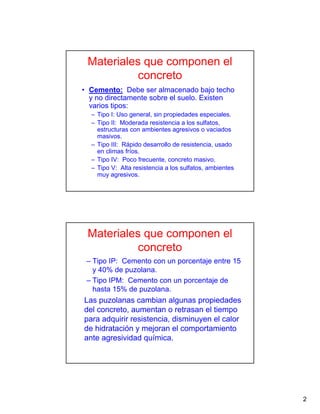

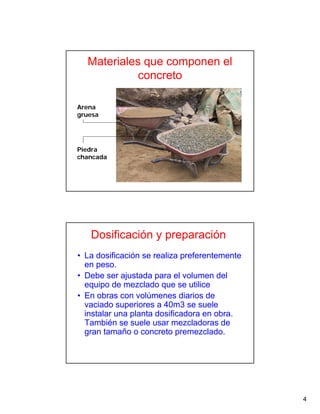

Materiales que componen el
concreto
• Cemento: Debe ser almacenado bajo techo
y no directamente sobre el suelo. Existen
varios tipos:
– Tipo I: Uso general, sin propiedades especiales.
– Tipo II: Moderada resistencia a los sulfatos,
estructuras con ambientes agresivos o vaciados
masivos.
– Tipo III: Rápido desarrollo de resistencia, usado
en climas fríos.
– Tipo IV: Poco frecuente, concreto masivo.
– Tipo V: Alta resistencia a los sulfatos, ambientes
muy agresivos.
concreto
– Tipo IP: Cemento con un porcentaje entre 15
y 40% de puzolana.
– Tipo IPM: Cemento con un porcentaje de
hasta 15% de puzolana.
Las puzolanas cambian algunas propiedades
del concreto, aumentan o retrasan el tiempo
para adquirir resistencia, disminuyen el calor
de hidratación y mejoran el comportamiento
ante agresividad química.

3
concreto

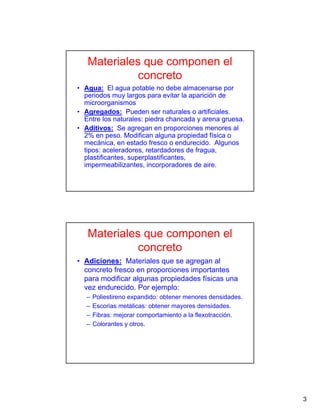

• Agua: El agua potable no debe almacenarse por
periodos muy largos para evitar la aparición de
microorganismos
• Agregados: Pueden ser naturales o artificiales.
Entre los naturales: piedra chancada y arena gruesa.
• Aditivos: Se agregan en proporciones menores al
2% en peso. Modifican alguna propiedad física o
mecánica, en estado fresco o endurecido. Algunos
tipos: aceleradores, retardadores de fragua,
plastificantes, superplastificantes,
impermeabilizantes, incorporadores de aire.
concreto
• Adiciones: Materiales que se agregan al
concreto fresco en proporciones importantes
para modificar algunas propiedades físicas una
vez endurecido. Por ejemplo:
– Poliestireno expandido: obtener menores densidades.
– Escorias metálicas: obtener mayores densidades.
– Fibras: mejorar comportamiento a la flexotracción.
– Colorantes y otros.

4
concreto
Arena
gruesa
Piedra
chancada
Dosificación y preparación
• La dosificación se realiza preferentemente
en peso.
• Debe ser ajustada para el volumen del
equipo de mezclado que se utilice
• En obras con volúmenes diarios de
vaciado superiores a 40m3 se suele
instalar una planta dosificadora en obra.
También se suele usar mezcladoras de
gran tamaño o concreto premezclado.

5
• La preparación debe hacerse en equipos
especialmente diseñados para esta
función.
• El orden para agregar los materiales es
por lo general el siguiente: 80-90% de
agua + 50% de agregado grueso + 100%
de arena + 100% de cemento + 50% de
agregado grueso restante + diferencia de
agua.
Dosificación y preparación
Proporciones usuales en
construcciones
f'c
(k g /c m 2 )
a /c S lu m p
Ta m a ñ o
a g re g a d o
D o s ific a c ió n
e n vo lu m e n
C e m e n to
(b o ls a s )
A re n a
(m 3 )
P ie d ra
(m 3 )
A g u a
(m 3 )
1 4 0 0 .6 1 4 3 /4 1 :2 .5 :3 .5 7 .0 1 0 .5 1 0 .6 4 0 .1 8 4
1 7 5 0 .5 1 3 1 /2 1 :2 .5 :2 .5 8 .4 3 0 .5 4 0 .5 5 0 .1 8 5
2 1 0 0 .4 5 3 1 /2 1 :2 :2 9 .7 3 0 .5 2 0 .5 3 0 .1 8 6
2 4 5 0 .3 8 3 1 /2 1 :1 .5 :1 .5 1 1 .5 0 .5 0 .5 1 0 .1 8 7
2 8 0 0 .3 8 3 1 /2 1 :1 :1 .5 1 3 .3 4 0 .4 5 0 .5 1 0 .1 8 9
Debe de ensayarse en laboratorio el diseño de mezcla.
La resistencia variará según los tipos de materiales:
Cemento y agregados.

6

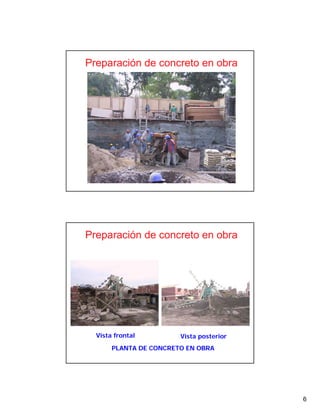

Preparación de concreto en obra
Vista frontal Vista posterior
PLANTA DE CONCRETO EN OBRA
Preparación de concreto en obra

7

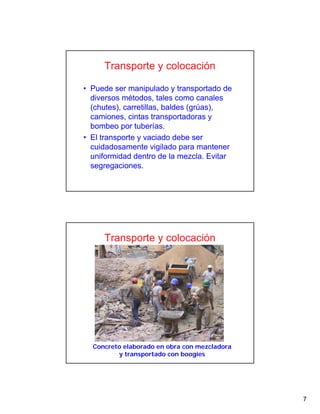

Transporte y colocación
• Puede ser manipulado y transportado de
diversos métodos, tales como canales
(chutes), carretillas, baldes (grúas),
camiones, cintas transportadoras y
bombeo por tuberías.
• El transporte y vaciado debe ser
cuidadosamente vigilado para mantener
uniformidad dentro de la mezcla. Evitar
segregaciones.
Concreto elaborado en obra con mezcladora
y transportado con boogies

8
Concreto premezclado transportado
y colocado con grúa
Concreto premezclado transportado
y colocado con grúa

9

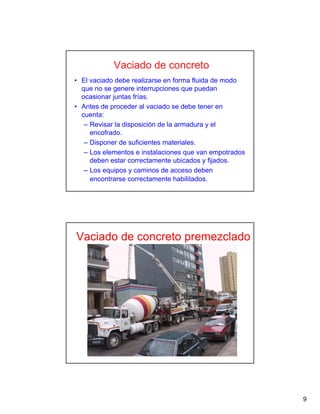

Vaciado de concreto
• El vaciado debe realizarse en forma fluida de modo
que no se genere interrupciones que puedan
ocasionar juntas frías.
• Antes de proceder al vaciado se debe tener en
cuenta:
– Revisar la disposición de la armadura y el
encofrado.
– Disponer de suficientes materiales.
– Los elementos e instalaciones que van empotrados
deben estar correctamente ubicados y fijados.
– Los equipos y caminos de acceso deben
encontrarse correctamente habilitados.

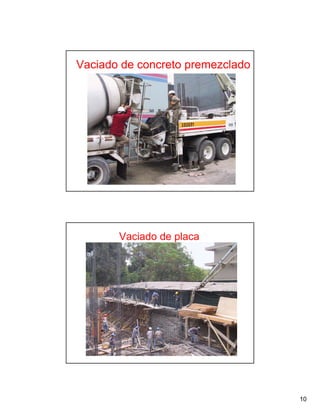

Vaciado de concreto premezclado

10
Vaciado de concreto premezclado
Vaciado de placa

11

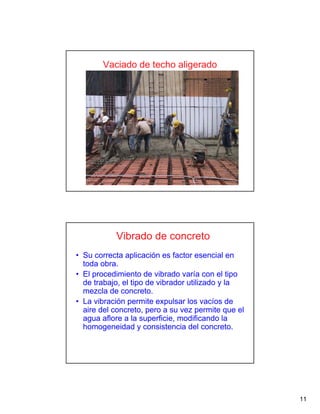

Vaciado de techo aligerado
Vibrado de concreto
• Su correcta aplicación es factor esencial en
toda obra.
• El procedimiento de vibrado varía con el tipo
de trabajo, el tipo de vibrador utilizado y la
mezcla de concreto.
• La vibración permite expulsar los vacíos de
aire del concreto, pero a su vez permite que el
agua aflore a la superficie, modificando la
homogeneidad y consistencia del concreto.

12

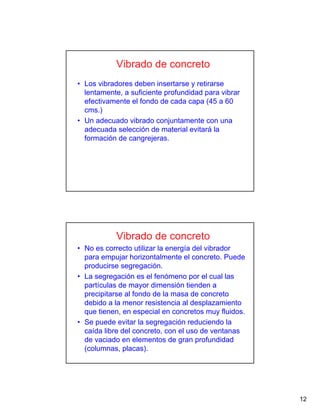

• Los vibradores deben insertarse y retirarse
lentamente, a suficiente profundidad para vibrar
efectivamente el fondo de cada capa (45 a 60
cms.)
• Un adecuado vibrado conjuntamente con una
adecuada selección de material evitará la
formación de cangrejeras.
Vibrado de concreto
• No es correcto utilizar la energía del vibrador
para empujar horizontalmente el concreto. Puede
producirse segregación.
• La segregación es el fenómeno por el cual las
partículas de mayor dimensión tienden a
precipitarse al fondo de la masa de concreto
debido a la menor resistencia al desplazamiento
que tienen, en especial en concretos muy fluidos.
• Se puede evitar la segregación reduciendo la
caída libre del concreto, con el uso de ventanas
de vaciado en elementos de gran profundidad
(columnas, placas).
Vibrado de concreto

13

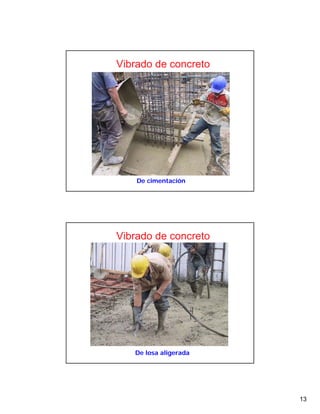

De cimentación
Vibrado de concreto
De losa aligerada
Vibrado de concreto

14

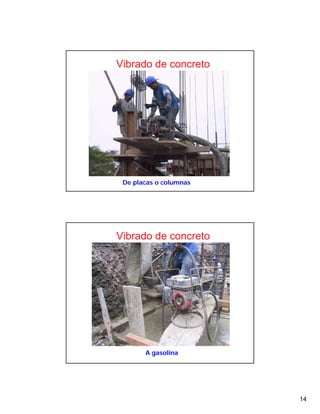

De placas o columnas
Vibrado de concreto
A gasolina
Vibrado de concreto

15

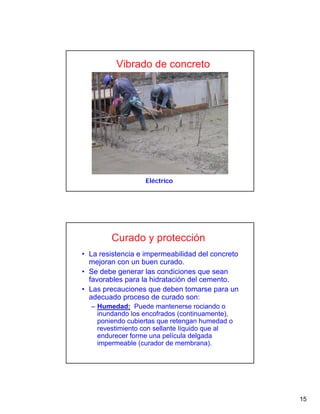

Eléctrico
Vibrado de concreto
Curado y protección
• La resistencia e impermeabilidad del concreto
mejoran con un buen curado.
• Se debe generar las condiciones que sean
favorables para la hidratación del cemento.
• Las precauciones que deben tomarse para un
adecuado proceso de curado son:
– Humedad: Puede mantenerse rociando o
inundando los encofrados (continuamente),
poniendo cubiertas que retengan humedad o
revestimiento con sellante líquido que al
endurecer forme una película delgada
impermeable (curador de membrana).

16

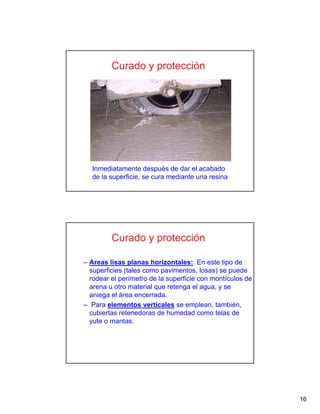

Inmediatamente después de dar el acabado
de la superficie, se cura mediante una resina
– Areas lisas planas horizontales: En este tipo de
superficies (tales como pavimentos, losas) se puede
rodear el perímetro de la superficie con montículos de
arena u otro material que retenga el agua, y se
aniega el área encerrada.
– Para elementos verticales se emplean, también,
cubiertas retenedoras de humedad como telas de
yute o mantas.

17

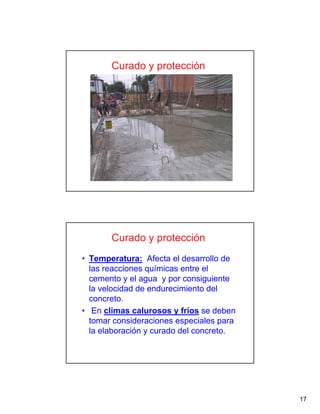

• Temperatura: Afecta el desarrollo de
las reacciones químicas entre el
cemento y el agua y por consiguiente
la velocidad de endurecimiento del
concreto.
• En climas calurosos y fríos se deben
tomar consideraciones especiales para
la elaboración y curado del concreto.

18

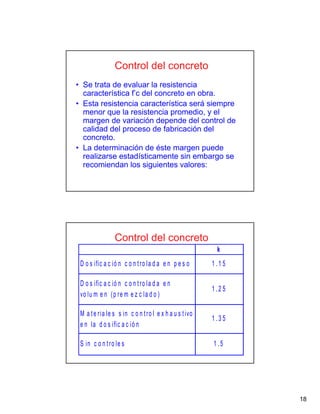

Control del concreto
• Se trata de evaluar la resistencia
característica f’c del concreto en obra.
• Esta resistencia característica será siempre
menor que la resistencia promedio, y el
margen de variación depende del control de
calidad del proceso de fabricación del
concreto.
• La determinación de éste margen puede
realizarse estadísticamente sin embargo se
recomiendan los siguientes valores:
k
D o s ific a c ió n c o n tro la d a e n p e s o 1 .1 5
D o s ific a c ió n c o n tro la d a e n
vo lu m e n (p re m e z c la d o )
1 .2 5
M a te ria le s s in c o n tro l e x h a u s tivo
e n la d o s ific a c ió n
1 .3 5
S in c o n tro le s 1 .5

19
• Para que las pruebas sean
aceptadas,el promedio de todos los
conjuntos de tres pruebas debe ser
mayor que f’c y ningún resultado
individual menor a f’c-35 kg/cm2.
• Según el tipo de estructura pueden
requerirse otro tipo de pruebas como
impermeabilidad, resistencia a
sulfatos, resistencia a tracción.
PROBETAS CIRCULARES

20
PROBETAS RECTANGULARES
Prueba de Slump

21

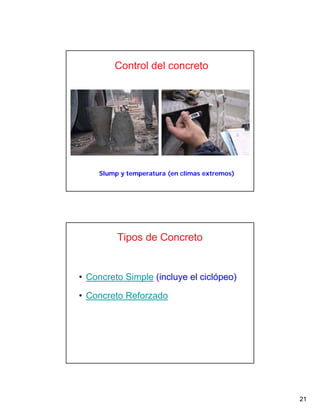

Slump y temperatura (en climas extremos)
Tipos de Concreto
• Concreto Simple (incluye el ciclópeo)
• Concreto Reforzado

22

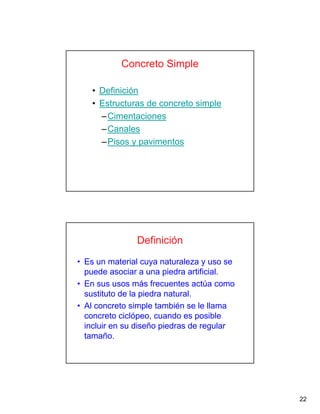

Concreto Simple
• Definición
• Estructuras de concreto simple
–Cimentaciones
–Canales
–Pisos y pavimentos
Definición
• Es un material cuya naturaleza y uso se
puede asociar a una piedra artificial.
• En sus usos más frecuentes actúa como
sustituto de la piedra natural.
• Al concreto simple también se le llama
concreto ciclópeo, cuando es posible
incluir en su diseño piedras de regular
tamaño.

23

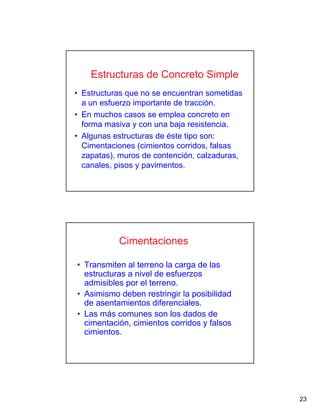

Estructuras de Concreto Simple
• Estructuras que no se encuentran sometidas
a un esfuerzo importante de tracción.
• En muchos casos se emplea concreto en
forma masiva y con una baja resistencia.
• Algunas estructuras de éste tipo son:
Cimentaciones (cimientos corridos, falsas
zapatas), muros de contención, calzaduras,
canales, pisos y pavimentos.
Cimentaciones
• Transmiten al terreno la carga de las
estructuras a nivel de esfuerzos
admisibles por el terreno.
• Asimismo deben restringir la posibilidad
de asentamientos diferenciales.
• Las más comunes son los dados de
cimentación, cimientos corridos y falsos
cimientos.

24

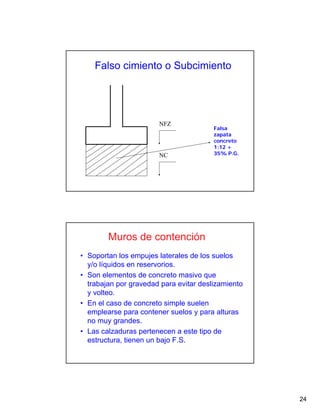

Falso cimiento o Subcimiento
NFZ
NC
Falsa
zapata
concreto
1:12 +
35% P.G.
Muros de contención
• Soportan los empujes laterales de los suelos
y/o líquidos en reservorios.
• Son elementos de concreto masivo que
trabajan por gravedad para evitar deslizamiento
y volteo.
• En el caso de concreto simple suelen
emplearse para contener suelos y para alturas
no muy grandes.
• Las calzaduras pertenecen a este tipo de
estructura, tienen un bajo F.S.

25

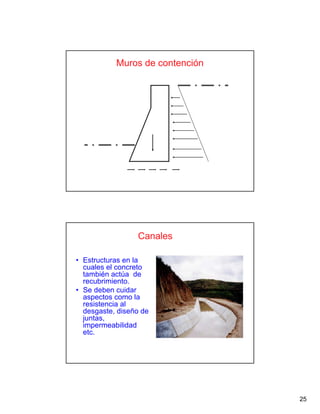

Muros de contención
Canales
• Estructuras en la
cuales el concreto
también actúa de
recubrimiento.
• Se deben cuidar
aspectos como la
resistencia al
desgaste, diseño de
juntas,
impermeabilidad
etc.

26

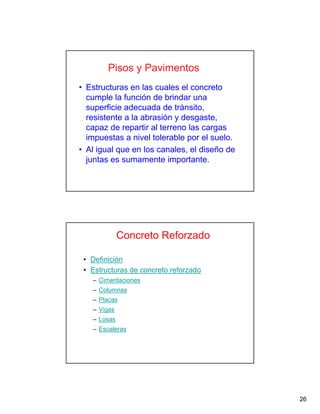

Pisos y Pavimentos
• Estructuras en las cuales el concreto
cumple la función de brindar una
superficie adecuada de tránsito,
resistente a la abrasión y desgaste,
capaz de repartir al terreno las cargas
impuestas a nivel tolerable por el suelo.
• Al igual que en los canales, el diseño de
juntas es sumamente importante.
Concreto Reforzado
• Definición
• Estructuras de concreto reforzado
– Cimentaciones
– Columnas
– Placas
– Vigas
– Losas
– Escaleras

27
• Es una combinación íntima del concreto
con otros elementos a fin de mejorar sus
características estructurales, brindarle
resistencia a la tracción y ductilidad.
• El refuerzo más usual es el acero
corrugado.
Concreto Reforzado
Estructuras de Concreto Reforzado
• Son aquellas estructuras que requieren
una importante resistencia a tracción o un
comportamiento dúctil.
• Algunas estructuras de éste tipo son:
Cimentaciones (pilotes, zapatas, plateas),
muros de contención, columnas, placas,
vigas, lozas macizas y aligeradas,
escaleras, estructuras especiales.

28

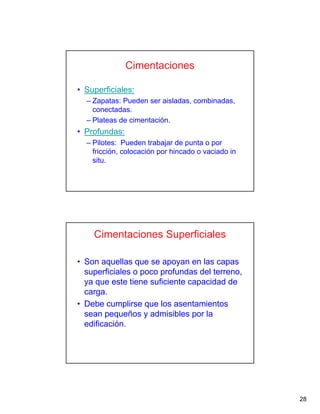

Cimentaciones
• Superficiales:
– Zapatas: Pueden ser aisladas, combinadas,
conectadas.
– Plateas de cimentación.
• Profundas:
– Pilotes: Pueden trabajar de punta o por
fricción, colocación por hincado o vaciado in
situ.
Cimentaciones Superficiales
• Son aquellas que se apoyan en las capas
superficiales o poco profundas del terreno,
ya que este tiene suficiente capacidad de
carga.
• Debe cumplirse que los asentamientos
sean pequeños y admisibles por la
edificación.

29

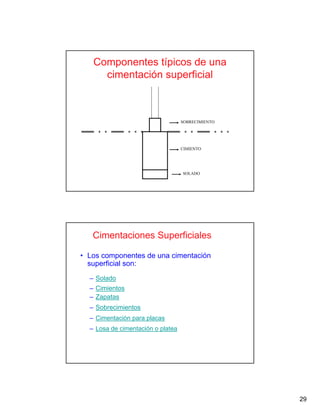

Componentes típicos de una
cimentación superficial
SOBRECIMIENTO
SOLADO
CIMIENTO
Cimentaciones Superficiales
• Los componentes de una cimentación
superficial son:
– Solado
– Cimientos
– Zapatas
– Sobrecimientos
– Cimentación para placas
– Losa de cimentación o platea

30
Solado
• Capa de concreto pobre que se pone
previa al vaciado de la zapata, en
espesores de 5 a 10 cm.
• Su objetivo principal es nivelar el fondo
para realizar el trazo del fierro y apoyarlo
con estabilidad.
• No debe ser considerada como parte del
recubrimiento del fierro de zapata.
Solado

31

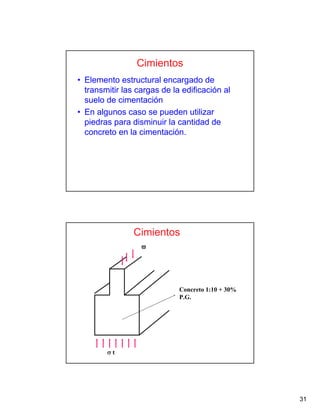

Cimientos
• Elemento estructural encargado de
transmitir las cargas de la edificación al
suelo de cimentación
• En algunos caso se pueden utilizar
piedras para disminuir la cantidad de
concreto en la cimentación.
Cimientos
σ t
ϖ
Concreto 1:10 + 30%
P.G.

32
Sobrecimientos
• Elementos estructurales que actúan como
nexo entre el muro o columna y el
cimiento
• Son de ancho inferior al cimiento y
superior o igual al muro
• Su vaciado se realiza aparte del cimiento
debido a la distinta calidad de ambos
concretos.
Tipos de zapatas
• Zapata aislada
• Zapata combinada
• Zapata conectada (zapatas y
viga de cimentación)

33
Zapatas aisladas
• Son de carácter puntual.
• Generalmente son constituidas por
dados de concreto de planta
rectangular.
• Son las más usadas por tanto por su
economía como por su sencillez de
construcción.

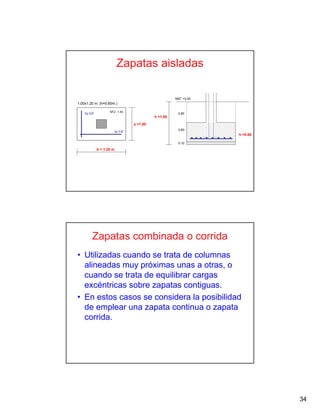

Zapatas aisladas

34
1.00x1.20 m. (h=0.60m.)
NFZ -1.40
8φ 5/8”
6φ 5/8”
0.60
0.80
NNT +0.00
0.10
b = 1.20 m
a =1.00
h =1.50
h =0.60
Zapatas aisladas
Zapatas combinada o corrida
• Utilizadas cuando se trata de columnas
alineadas muy próximas unas a otras, o
cuando se trata de equilibrar cargas
excéntricas sobre zapatas contiguas.
• En estos casos se considera la posibilidad
de emplear una zapata continua o zapata
corrida.

35

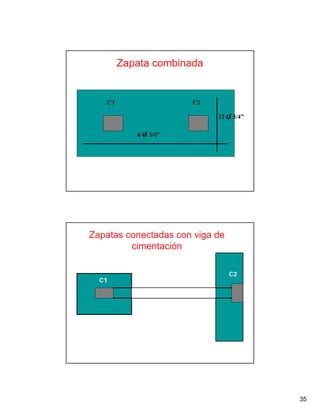

Zapata combinada
C1 C2
6 O 3/4”
12 O 3/4”
Zapatas conectadas con viga de
cimentación
Z2
VC (30 x 70)
C1
C2
Z1
Viga de cimentación

36

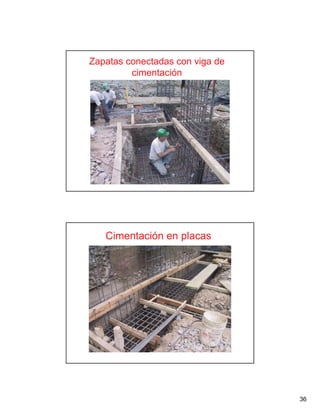

Zapatas conectadas con viga de
cimentación
Cimentación en placas

37

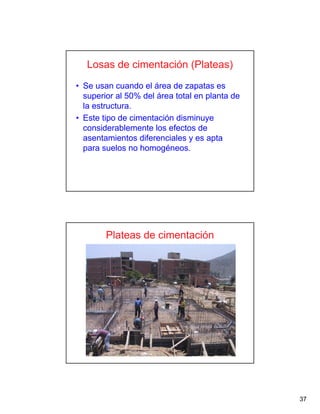

Losas de cimentación (Plateas)
• Se usan cuando el área de zapatas es
superior al 50% del área total en planta de
la estructura.
• Este tipo de cimentación disminuye
considerablemente los efectos de
asentamientos diferenciales y es apta
para suelos no homogéneos.
Plateas de cimentación

38
Cimentaciones Profundas
• Los pilotes son piezas largas, cilíndricas o
prismáticas, de madera, concreto o metal, que
al ser hundidas en el suelo sirven de
cimentación para la estructura
• Solución apropiada para terrenos malos en los
cuales no es posible usar losas de
cimentación o zapatas
• Su hinca se obtiene por diversos métodos: Por
percusión, por moldeo en el suelo, por
atornillado.
Columnas
• Elementos verticales que tienen por
función soportar los diversos niveles de
una edificación
• Se refuerzan para resistir solicitaciones de
flexo-compresión y para darles ductilidad.

39

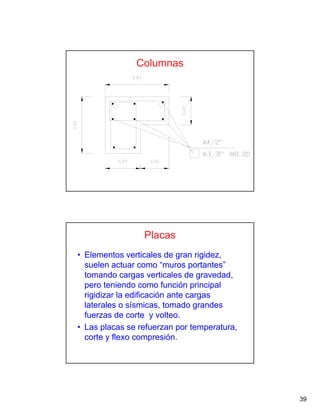

Columnas
Placas
• Elementos verticales de gran rigidez,
suelen actuar como “muros portantes”
tomando cargas verticales de gravedad,
pero teniendo como función principal
rigidizar la edificación ante cargas
laterales o sísmicas, tomado grandes
fuerzas de corte y volteo.
• Las placas se refuerzan por temperatura,
corte y flexo compresión.

40

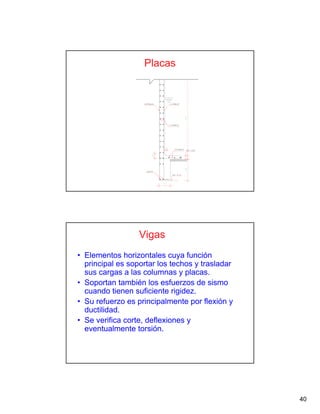

Placas
Vigas
• Elementos horizontales cuya función
principal es soportar los techos y trasladar
sus cargas a las columnas y placas.
• Soportan también los esfuerzos de sismo
cuando tienen suficiente rigidez.
• Su refuerzo es principalmente por flexión y
ductilidad.
• Se verifica corte, deflexiones y
eventualmente torsión.

41

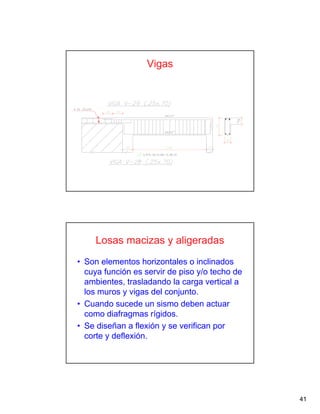

Vigas
Losas macizas y aligeradas
• Son elementos horizontales o inclinados
cuya función es servir de piso y/o techo de
ambientes, trasladando la carga vertical a
los muros y vigas del conjunto.
• Cuando sucede un sismo deben actuar
como diafragmas rígidos.
• Se diseñan a flexión y se verifican por
corte y deflexión.

42

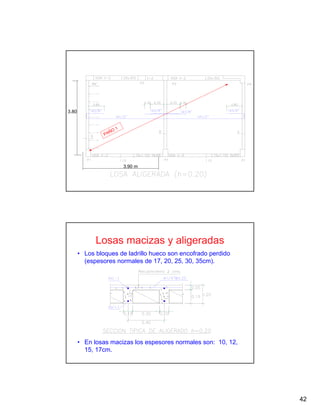

PAÑO 1
3.90 m
3.80
Losas macizas y aligeradas
• Los bloques de ladrillo hueco son encofrado perdido
(espesores normales de 17, 20, 25, 30, 35cm).
• En losas macizas los espesores normales son: 10, 12,
15, 17cm.

43
Losas nervadas
Existen otros tipos de losas como las nervadas, etc.
Escaleras
• Por lo general se diseñan a flexión y se verifican
por corte y torsión.

44

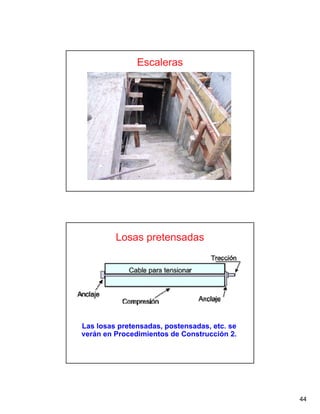

Escaleras
Losas pretensadas
Las losas pretensadas, postensadas, etc. se
verán en Procedimientos de Construcción 2.

06 estructuras de concreto

Más contenido relacionado

La actualidad más candente

Similar a 06 estructuras de concreto

Último

06 estructuras de concreto
