CARTOGRAFIA PERUANA

LA CARTOGRAFIA EN
EL PERU

2005

FINALIDAD
ARTÍCULO 3° DE LA LEY N°27292

EL INSTITUTO GEOGRÁFICO NACIONAL TIENE
POR FINALIDAD FUNDAMENTAL, ELABORAR Y
ACTUALIZAR LA CARTOGRAFÍA BÁSICA
OFICIAL DEL PERÚ.
PROPORCIONANDO
A
LAS
ENTIDADES
PÚBLICAS Y PRIVADAS LA CARTOGRAFÍA QUE
REQUIERAN
PARA
LOS
FINES
DEL
DESARROLLO Y LA DEFENSA NACIONAL.

SEGÚN ARTÍCULO 1° DE LA LEY N° 27292 :
 EL IGN ES UN ORGANISMO PÚBLICO DESCENTRALIZADO DEL

SECTOR DEFENSA.
 CON PERSONERÍA JURÍDICA DE DERECHO PÚBLICO INTERNO.
 GOZA DE AUTONOMÍA TÉCNICA, ADMINISTRATIVA Y ECONÓMICA.
 CONSTITUYE UN PLIEGO PRESUPUESTAL DEL SECTOR DEFENSA.

MINISTERIO DE DEFENSA

ÓRGANOS DE LÍNEA

COMANDO CONJUNTO DE

ÓRGANOS DE EJECUCIÓN

DIRECCIÓN GENERAL DE

LAS FUERZAS ARMADAS

POLÍTICA Y ESTRATÉGIA

ORGANISMOS PÚBLICOS
DESCENTRALIZADOS

EJÉRCITO

SAN

MARINA DE GUERRA

IGN

FUERZA AÉREA

SENAMHI

RESEÑA HISTÓRICA
DEPENDE DEL EJERCITO

SECTOR DEFENSA

13 FEB 1901. (DS) SE CREA EL 4TO NEGOCIADO : TOPOGRAFÍA,CARTOGRAFÍA. OPNS DE GEODESIA Y TOPOGRAFÍA.
06 MAR 1906 CREACIÓN DEL SERVICIO TOPOGRÁFICO DEL ESTADO MAYOR GENERAL DEL EJÉRCITO.
14 ABR. 1913 SE CREA EL SERVICIO GEOGRÁFICO DEL EJERCITO. SE DISPONE LEVANTAR LA
CARTA TOPOGRÁFICA DEL PERÚ
1944 . SE DENOMINA AL SGE COMO INSTITUTO GEOGRÁFICO MILITAR
1980. DL Nº 30 EL IGM TOMA EL NOMBRE DE IGN.
1987. EL IGN SE CONSTITUYE EN ORGANISMO PUBLICO
DESCENTRALIZADO DEL SECTOR DEFENSA.
13 JUN 2000 : SE PROMULGA LEY DEL
IGN.

1900

1910

1920

1930

1940

1950

1960

1916. PRIMER MAPA

1960. SE INICIA LA CARTA

IMPRESO A COLORES.

NACIONAL AEROFOTOGRAMETRICA

1970

1980

1995. SE
DIGITAL.

INICIA

1990

LA

2000

CARTOGRAFIA

10 MAY 1921: SE INICIA

1999 SE TERMINA LA COBERTURA

LA CARTA NACIONAL A PLANCHETA

CARTOGRÁFICA DEL PAÍS.

ORGANIZACION DEL IGN
OFICINA DE CONTROL
INSTITUCIONAL

JEFATURA
OGPP

OAJ

SUB-JEFATURA

OFICINA GRAL.
ESTADÍSTICA
E INFORMÁTICA

OGA
OFICINA GRAL.
DE REGISTRO
Y ARCHIVO
ÓRGANOS DE LÍNEA

DIR.GRAL.
CARTOGRAFÍA

DIR.GRAL.
GEOGRAFÍA

ARTÍCULO 21° DE LA LEY N° 27292
DEL PERSONAL

EL PERSONAL DEL IGN, ESTÁ CONFORMADO
POR PERSONAL MILITAR Y CIVIL QUE PRESTA
SERVICIOS EN EL EJÉRCITO DEL PERÚ.
EL MISMO QUE ES ASIGNADO A LA ENTIDAD POR
RESOLUCIÓN DE LA AUTORIDAD COMPETENTE.

PERSONAL
•
•
•
•
•
•
•

04 Ingenieros Cartógrafos – Brasil
02 Diplomados en Geodesia – España
06 Ingenieros Geógrafos
04 Geógrafos
01 Geólogo
69 Técnicos Cartógrafos
62 Practicantes (Diversas Universidades)

EQUIPOS
•
•
•
•
•
•
•
•
•

05 Estaciones Fotogramétricas Digitales
02 Restituidores analíticos
08 Restituidores semi-analíticos
50 Estaciones de trabajo
06 Plotters (02 calidad fotográfica 36 y 54 Pulg.)
01 Scanner fotogramétrico de alta resolución
02 Scanner formato A0
10 Receptores GPS de doble frecuencia
01 Estación de Rastreo Permanente GPS
(La única estatal)

SOFTWARE
• Microstation 95 (CAD Cartográfico)
• Microstation V8 (CAD Cartográfico)
• Leyca Photogrametry Suite-LPS (Restitución
fotogramétrica)
• Socet Set 4.4.2 (Restitución fotogramétrica)
• PCI GEOMATICA 9.1(Tratamiento de Imágenes)
• Erdas 8.7 (Tratamiento de Imágenes)
• ArcGis 8.3 (Sistema de Información Geográfica)

INSTALACIONES

AV. ARAMBURÚ 1198
SURQUILLO

CALLE BELÉN 410
CHANCAY

RELACIONES INTERNACIONALES
• DIGSA (Directores de Institutos Geográficos de
Sudamérica)
• IPGH (Instituto Panamericano de Geografía e Historia)
• IGN e IGM DE PAÍSES
• NGA (NATIONAL GEOSPATIAL AGENCY)
• COMITÉ INTERNACIONAL PARA GLOBAL MAPPING
• CPIDEA (Comité Permanente de Infraestructura de
Datos Espaciales de las Américas)
• ITC (Instituto Internacional para las Ciencias de la tierraHolanda)

• Empresas Particulares.

RELACIONES

NACIONALES

• PCM, Comisión Nacional de Infraestructura de
Datos Espaciales del Perú - IDEP
• SUNARP, Consejo Nacional de Catastro
• INDECI, Sistema Nacional de Defensa Civil
• Ministerio de Transportes
• CONCYTEC, Sistema Nacional de Ciencia y
Tecnología.
• SAN, Servicio Aerofotográfico Nacional.
• HIDRONAV, Dirección de Hidrografía y
Navegación.
• Empresas Particulares.

¿QUÉ HACEMOS? : CARTOGRAFÍA
• Ciencia, arte y
tecnología

que representa
mediante símbolos,
los accidentes
naturales y los
aspectos culturales
de un determinado
espacio territorial.

CARTOGRAFÍA
Geografía

Geomática

Astronomía

Matemática

Geodesia

Cartografía

Teledetección

Topografía

Fotogrametría

EVOLUCIÓN DE LA CARTOGRAFÍA
CARTA IMPRESA

INFRAESTRUCTURA DE
DATOS ESPACIALES (IDE)

CARTA DIGITAL

CARTA EN TIEMPO REAL (4D)

MODELO VIRTUAL

SISTEMA DE INFORMACION
GEOGRAFICA (SIG)

INFORMA
CION DE
LAS VIAS
DE
COMUNIC
.

SENSOR
REMOTO

RED
GEODÉSICA
NACIONAL GPS
Situación actual
Orden

"O"

10

Orden

"A"

51

Orden

"B"

82

Orden

"C"

97

Total :

240

TÉCNICA DIFERENCIAL GPS
(DGPS)
Para la determinación de las
coordenadas de un punto se requiere
2 receptores GPS
- Un receptor GPS se posiciona en un
punto de la Red GPS Nacional de
coordenadas conocidas (Receptor A).
- El otro receptor GPS se ubica en
el punto del cual se requiere
conocer las coordenadas.
(Receptor B)

D
RECEPTOR A
LAT 12º 05’ 57’’ S
LON 77º 10’ 12’’ W

Satélites

RECEPTOR B
LAT 12º 02’ 33’’ S
LON 77º 05’ 26’’ W

- Por triangulación y con datos de lectura
de un mínimo de 4 satélites se calcula la
distancia (D), con lo que se tendrá
determinadas las coordenadas del punto B

ESTACIÓN DE RASTREO
PERMANENTE
RECEPTOR 4700 DE DOBLE
FRECUENCIA
-Datos de órbita: posición del
satélite, tiempo y velocidad
-Pseudo – distancia
RADIO DE ACCION DE 500 Km.

Red Geodésica de Nivelación

Conformada por:
BMs de 1er orden 8 723
BMs de 2do orden 2 168
En Lima Metropolitana se
cuenta con líneas de nivelación
(341 BMs) establecidas en el
año 2001 que se extienden
hacia los conos.

ALGUNOS PRODUCTOS
CARTOGRÁFICOS
GENERADOS EN EL IGN

PRODUCTO

ESCALA

MAPA POLÍTICO

1: 2’000 000

PRODUCTO

ESCALA

MAPA FÍSICO POLÍTICO

1: 1’000 000

PRODUCTO

ESCALA

MAPA FÍSICO POLÍTICO

1: 500 000

CARTOGRAFÍA
DIGITAL

500 HOJAS DIGITALIZADAS

PRODUCTO
HOJA DE LA CARTA NACIONAL

ESCALA
1:100 000

CARTA

CARTA

IMPRESA

DIGITAL

PRODUCTO

ESCALA

PLANO OFICIAL DE LIMA

1:25 000

Fotografías tomadas por IGN en 1998-1999
Clasificación de campo del 2003

CUADRO DE EMPLAMES LIMA METROPOLITANA
1/5,000

PRODUCTO

ESCALA

192 HOJAS DE LA CARTA DE LIMA

1:5 000

Fotografías de 1998-1999
Clasificación de campo 2003

PRODUCTO
PLANO DE SANTA ANITA

ESCALA
1:1 000

COMPOSICIÓN DE UNA HOJA DE
LA CARTA NACIONAL DIGITAL

CARTA NACIONAL DIGITAL
ESCALA 1:100 000

- INFORMACIÓN MARGINAL
- CUADRÍCULA

- HIDROGRAFÍA
- CAMINOS

- CURVAS DE NIVEL
- TOPONIMIA

APLICACIONES DE LAS HOJAS DE LA
CARTA NACIONAL DIGITAL

CORTES TRANSVERSALES
PERFILES - ELEVACIONES - DISTANCIAS

MODELO DIGITAL
DEL TERRENO
(NIVELES DE GRISES)
(MONOCROMÁTICO /
PANCROMÁTICO)

MODELO DIGITAL
DEL TERRENO
(COLORES)

Identificación de
Obstáculos:

Centros Poblados

Identificación de
Obstáculos:

Bosques

Identificación de
Obstáculos:

Relieve no
transitable a partir de
los 175m

Identificación de
Obstáculos:

Curso de Aguas
Invadeables

MAPA DE TRANSITABILIDAD
CN CHINCHA (27-k)
Esc 1/100 000
ZONAS INTRANSITABLES

SISTEMA DE INFORMACIÓN GEOGRÁFICA
(SIG) - APLICACIONES

LOTES CON
ÁREA MAYOR A
200 METROS

3–5 m
mínimo

RETIROS Y
BERMAS

R_municipa = Registro Municipal

MODELO VIRTUAL DEL DISTRITO
DE SANTA ANITA - LIMA - PERÚ

Modelo Digital del Terreno (Malla triangular)
del Distrito de Santa Anita - Lima - Perú

Otra perspectiva del MDT del Distrito de
Santa Anita - Lima - Perú

Ortofoto del Distrito de Santa Anita - Lima Perú

Modelo virtual (MDT + Ortofoto)

Otras perspectivas del Modelo Virtual

MODELO VIRTUAL DE MACHU-PICCHU

Malla TIN (MDT) de la zona de Machu-Picchu

MDT en niveles de grises de la zona de Machu-Picchu

Ortofoto de la zona de Machu-Picchu

Modelo Virtual de la zona de Machu-Picchu
CERRO HUAYNAPICCHU
CIUDADELA DE
MACHU-PICCHU

RIO VILCANOTA

DESARROLLO DE LA
CARRETERA

CERRO HUAYNAPICCHU
CIUDADELA DE
MACHU-PICCHU

RIO VILCANOTA
DESARROLLO DE LA
CARRETERA

CERRO HUAYNAPICCHU

CIUDADELA DE MACHU-PICCHU

RIO VILCANOTA

DESARROLLO DE LA
CARRETERA

PERÚ
IMAGEN DE SATÉLITE LANDSAT
RESOLUCIÓN 30 METROS

CHILE

IMAGEN DE SATÉLITE IKONOS
ENERO 2005
RESOLUCIÓN 1 METRO

ECUADOR

PERÚ

IMAGEN DE SATÉLITE

IKONOS
CHORRILLOS- 2002
(1m)

IMAGEN DE SATÉLITE IKONOS
SAN ISIDRO- 2002 (1m)

ACTUALIZACIÓN DE INFORMACIÓN
EN BASE A
IMÁGENES DE SATÉLITE

CARTA NACIONAL DE CAJAMARCA (1970)

CARTA DIGITAL DE CAJAMARCA (2003)
SOBRE IMAGEN DE SATÉLITE (2001)

FOTO DE LA PLAZA GRAU LIMA- PERU

FOTO DE LA PLAZA MAYOR LIMA- PERU

ORTOFOTO DE LA MUNICIPALIDAD DE LINCE LIMA- PERU

ORTOFOTO DEL DISTRITO SANTA ANITA LIMA- PERU

ORTOFOTOMAPA DE LA ESCUELA
SUPERIOR DE GUERRA

ESCALA DE FOTO 1/20 000

CORPAC 1962

ESCALA DE FOTO 1/20 000

CORPAC 1999

IMAGEN DE SATELITE IKONO CORPAC 2002

FOTO

FOTO
CORPAC

1962

CORPAC

IMAGEN DE SATELITE
1999

IKONO CORPAC

2002

MAPAMUNDI ESCALA 1/38’000,000

VISITA DE LOS ALUMNOS DE LA UNIVERSIDAD NACIONAL FEDERICO
VILLARREAL FACULTAD DE ARQUEOLOGIA

INSTRUCCIÓN

ESC. COMANDOS
ESC. INGENIERÍA

ETE
EIE

VISITA DE LOS INTEGRANTES DEL INSTITUTO CATASTRAL DE LIMA

VISITAS

III REUNIÓN DE JEFES DE LAS INSTITUCIONES QUE CONFORMAN EL SINACYT

REUNION DE COORDINACION ENTRE EL IPGH Y EL IGN

EDUCACIÓN

CAPACITACIÓN A PRACTICANTES DE UNIVERSIDADES

INTRODUCCIÓN
“Para que un gobierno pueda administrar
adecuadamente a sus gobernados, debe
conocer
exactamente
su
territorio,
recursos,
distribución
humana
y
accidentes geográficos.”
Antonio Raymondi

Su desarrollo

El conocimiento
del espacio
territorial es
imprescindible
para:

-Utilización racional de recursos
-Descentralización
-Carretera – Vías
-Catastro, Registro Predial, etc.
-Titulación de Tierras
-Proyectos Mineros y otros
-Redes de agua, desagüe, luz, etc.

Su defensa
-Afrontar las amenazas externas
-Mantener el orden interno
-Salvaguardar los recursos ecológicos
-Afrontar organizadamente los
desastres naturales.

En la actualidad , este conocimiento debe ser.....

Confiable

Rápido
Accesible y Standarizado
(tiempo real) compartible

Ello demanda el uso de herramientas modernas, como son:

Percepción
remota

Posicionamiento
Global

SIG

Telemática

El conocimiento del espacio territorial del Perú, es producido por diferentes
entidades, según su campo de responsabilidad:

INGEMET

IGN

PETT

SUNARP

HIDRONAV

INDECI

SAN

INACC

IMARPE

INIA
MINEDU

COFOPRI

IGP

INRENA

SENAMHI

Nombres

Siglas

Campo de responsabilidad

Instituto Geográfico
Nacional

IGN

Elaborar y actualizar la Cartografía
Básica Oficial del Perú, así como
proporcionar a las entidades públicas
y privadas la cartografía que requieran
para los fines de desarrollo y defensa
nacional.

Proyecto Especial de
Titulación de Tierras
y Catrasto Rural

PETT

Formalizar la propiedad de la tierra de
uso agrario, levantando un catastro
modemo y formando expedientes de
saneamiento legal, que permitan
registrar la propiedad de los predios
rurales

INACC

Otorgar
títulos
de
concesiones
mineras, incorporarlos al catastro y
administrar el derecho de vigencia,

Instituto Nacional de
Concesiones y
Catastro Minero

Nombres

Siglas

Comisión Nacional
de Formalización de
la Propiedad
Informal.

COFOPRI

Recursos Naturales

INRENA

Servicio
Aerofotográfico
Nacional

Campo de Responsabilidad

SAN

Encargada
de
efectuar
saneamiento
físico
legal
posesiones informales

el
de

Organismo
del
Ministerio
de
Agricultura, que representa la
autoridad pública nacional en
materia de recursos naturales
renovables y medio ambiente rural.

Entidad comercial de la Dirección
de Aerofotografía de la Fuerza
Aérea del Perú. Pionera y líder de
los productos y servicios que se
ofrece desde hace 58 años.

Nombres

Dirección de Hidrografía y
Navegación Marina

Siglas

Campo de
Responsabilidad

HIDRONAV Administrar, operar e investigar
las actividades relacionadas con
las ciencias del ambiente en el
ámbito acuático.

Nombres

Ministerio de Transportes
y Comunicaciones

Siglas

MTC

INGEMMET

Instituto Geológico Minero
Metalúrgico

Defensa Civil

INDECI

Campo de
Responsabilidad
Integrar interna y externamente
al país, lograr un racional
ordenamiento
territorial
vinculado a las áreas de
recursos, producción, mercados
y centros poblados.
Preparar y proveer información
sobre
geología
regional,
recursos
minerales,
geoambiente
y
minerometalúrgica.
Encargado de las actividades del
Sistema Nacional de Defensa
Civil, así como de la supervisión
de las entidades que reciban
fondos para fines de Defensa
Civil.

Nombres

Siglas

Campo de
Responsabilidad

Concejo Nacional del
Ambiente

INIA

Encargado de generar, adaptar y
transferir tecnologías agrarias
que contribuyen al desarrollo
sostenible del sector agrario
peruano

Instituto Geofísico del
Perú

Ministerio de Salud

IGP

MINSA

Dedicada a la investigación
científica
y
el
desarrollo
tecnológico en las áreas de la
geofísica, en lo que concierne
tanto al interior de la Tierra como
al océano y la atmósfera que la
rodean.

Nombres

Siglas

Campo de
Responsabilidad

Estadística e
Informática

INEI

Contribuye a la toma de decisiones
con información estadística de
calidad y al uso de tecnologías de
información.

Servicio Nacional de
Meteorología e
Hidrología

Ministerio de
Educación

SENAMHI

MINEDU

Planificar, organizar y supervisar
las actividades meteorológicas
hidrológicas y agrometeorológicas,
de
medios
ambientales
atmosféricos, y conexas.

Promover y garantizar la salud
integral de la población del Perú.

Nombres

Siglas

Campo de
Responsabilidad

Instituto del Mar del Perú

IMARPE

Realizar
investigaciones
científicas y tecnológicas de los
recursos vivos del mar y de las
aguas continentales, para toma
de
decisiones,
tanto
de
ordenamiento
pesquero
y
conservación
del
ambiente
marino

Superintendencia
Nacional de los
Registros Públicos

SUNARP

Brindar certidumbre respecto a
la titularidad de los diferentes
derechos que en él se registran.

Concejo Nacional del
Ambiente

CONAM

Propicia un equilibrio entre el
crecimiento
económico,
la
protección del ambiente y el
bienestar social

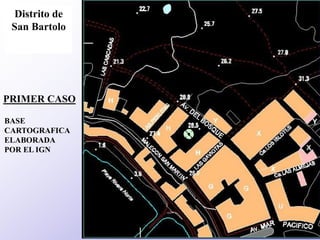

Distrito de
San Bartolo

PRIMER CASO
BASE
CARTOGRAFICA
ELABORADA
POR EL IGN

BASE
CARTOGRAFICA
ELABORADA
POR OTRA
INSTITUCIÓN

SUPERPOSICIÓN
DE BASES
CARTOGRAFICAS

SEGUNDO CASO
MAPA DE ÁREAS NATURALES
PROTEGIDAS

Zona Reservada Aymara - Lupaca

Concesiones Mineras de la Zona

Caso específico de CONCESIÓN HUACULLANI 2 ocupando el sector Nor-Este de la zona reservada

Observamos que :
• Muchas organizaciones en el Perú han realizado
cartografía con especificaciones técnicas
diferentes para sus propios fines.
• Al reunir esta información muchas veces no es
confiable,
coherente,
actualizada,
ni
intercambiable.
• El usuario debe obtener la información
cartográfica de una misma zona en diversas
entidades.

Además :

Según la Dirección Nacional Técnica
de Demarcación Territorial de la
Presidencia del Consejo de Ministros:

El 95% de Leyes de Creación de
Departamentos, Provincias y Distritos
no es posible Cartointerpretar.

Sólo existen límites referenciales.

SEGÙN LEY Nº 15481 ,
DEL 26 Mar 1965
DE CREACIÓN DEL DISTRITO
DE MAZAMARI

SATIPO
TODOS LOS SANTOS

MAZAMARI
RÍO TAMBO

PANGOA

CHAVINI

SAN RAMON
DE PANGOA

SONOMORO

KIATARI

KUBANTIA

PROV.
CONCEPCIÓN

ANAPATI

Art. 6°: “ El distrito de Mazamari queda
conformado por los siguientes centros
poblados: Mazamari que será la capital y
Todos los Santos; y sus límites serán los
siguientes: Por el Norte con el distrito Satipo;
por el Este con el distrito Río Tambo, hasta el
río Ene, siguiendo el curso del río Anapati; por
el Sur con el distrito Pangoa hasta la
confluencia de los ríos Mazamari, Pangoa y
Coviriali”

Imprecisiones de la Ley:

PROV.
HUANCAYO

• Por el Este, no especifica desde que parte del
río Ene es el inicio del limite y hasta que lugar.
• No hay congruencia cuando se señala que se
debe seguir el curso del río Anapati, por cuanto
este río desemboca en el río Ene.

DPTO.
HUANCAVELICA

DPTO.
AYACUCHO

• Por el Sur, no especifica continuidad de la
descripción del límite hasta la confluencia de
los rios Mazamari, Pangoa y Coviriali.
• Los ríos Pangoa y Coviriali no se encuentran
registrados en la cartografía del IGN.
•La ley no describe límites en la orientación

SEGÚN LEY Nº 15481
SATIPO

del 26 Mar 1965

TODOS LOS SANTOS

MAZAMARI
RÍO TAMBO

PANGOA

CHAVINI

SAN RAMON
DE PANGOA

SONOMORO

KIATARI

PROV.
CONCEPCIÓN

DE CREACIÓN DEL DISTRITO
PANGOA

KUBANTIA

ANAPATI

PROV.
HUANCAYO

Art. 7°: “ El distrito Pangoa queda conformado
por los siguientes centros poblados: San Martín
de Pangoa que será la capital; Sonomoro, Ene,
Cubantía, Anapati, San Ramón de Pangoa,
Chavini y Kiatary y sus límites serán los
siguientes: Por el Norte con el distrito Mazamari;
por el Este con el distrito Río Tambo, río Ene de
por medio, por el Sur con la provincia Huanta
del departamento Ayacucho y la provincia de
Tayacaja, del departamento de Huancavelica;
por el Oeste con el distrito Andamarca de la
provincia Concepción y el distrito Llaylla
mediante el divortium aquarum entre los ríos
Teoría y Pangoa y con el distrito Santo Domingo
de Acobamba de la provincia Huancayo”
Imprecisiones de la Ley:
• Por el Norte, no especifica la continuidad de la
descripción del límite hasta el inicio con la
orientación este.

DPTO.
HUANCAVELICA

• Por el Este, no especifica desde que parte del
río ene es el inicio de la orientación este .
DPTO.
AYACUCHO

•Por el Oeste no hay congruencia en la
descripción el divortium aquarum entre los ríos
Teoria y Pangoa.

DIST. PTA HERMOSA

Modificando los Limites
del Dist. PUNTA NEGRA

LEYENDA

DIST. PTA NEGRA

Ley Nº 24613

22 DIC 1986
Dist. Pta Negra
Tramo cartointerpretable a
partir de la qda. Malanche y su
prolongacion aguas arriba.

DIST. SAN BARTOLO

A partir de la desembocadura
de la qda. Cruz de Hueso y su
prolongacion hasta la qda. Rio
Seco
Los Distritos de
Pta Hermosa y San Bartolo
En su Descripcion no definen
trazo demarcatorio

DIST. PTA HERMOSA

DIST. PTA NEGRA

DIST. SAN BARTOLO

DELIMITACIÓN DE LOS
DISTRITOS DE PUNTA NEGRA –
PUNTA HERMOSA, SAN BARTOLO
LIMA METROPOLITANA

EXISTEN ZONAS CON
DATOS INSUFICIENTES
PARA DELIMITAR

TRAZO SEGÚN LEY N°
24513 DEL
25 DE
DICIEMBRE DE 1986

SITUACION ACTUAL DE LOS LIMITES DEL PAIS
SITUACIÓN DE LOS LÍMITES DEPARTAMENTALES

90
80
70

%

83.33

60
50
40
30
20
10

4.17

12.5

0
Límites Precisos

Límites Referenciales

Sin Límites

•

01 Dpto.

•

03 Dptos. (12.5%) con límites parciales o referenciales.

•

01 Prov. Const. con límites parciales o referenciales

•

20 Dptos. ( 83.33%) no describen límites sus Leyes de creación

(4.17%) delimitado (Ucayali).

SITUACIÓN DE LOS LÍMITES PROVINCIALES

60
56.7

50
40
% 30
20

20.63

22.17

10
0
Límites Precisos


Sin Límites

• 40 Provincias (20.63%) delimitadas
• 43 Provincias(22.17%) con límites referenciales o parciales
•110 Provincias (56.70 %) no describen límites sus leyes de creación

SITUACIÓN DE LOS LÍMITES DISTRITALES

70
60

58.82

50
%

40
30
27.33

20
10

13.85

0
Límites Precisos


Sin Límites

•

225 distritos(13.85%) delimitados

•

500 distritos(27.33%) con límites referenciales o parciales

•

1076 distritos (58.82%) no describen límites sus leyes de creación.

Observamos que esta situación origina problemas entre :

Autoridades:
Problemas frecuentes por jurisdicción entre las
autoridades, sobre determinado espacio. (autorizaciones para
líneas de transporte, comercios, para obtener agua, canon
minero, peajes, impuestos, etc.)

Usuarios:
Problemas a los usuarios (abusos por doble cobro
de arbitrios, titulaciones no válidas, evasión de impuestos,
etc.)

Terceros:
- ¿A quien comprar?
- ¿Dónde obtener la autorización?
- ¿Dónde inscribir mi terreno?
-¿Cuál es la información legal válida sobre titulación?

“TODO GRAN
PROBLEMA REQUIERE
UNA GRAN SOLUCIÓN”
FVV

SOLUCIÓN

PROPUESTA

(R.M.123-2003-PCM).

GEOLOGÍA

CATASTRO

INGEMMET
PCM

AGRICULTURA
REC.NATURALES
GEOGRAFIA
TITUL. TIERRAS
FORMAL.PROPIEDAD

HIDROGRAFÍA
PROP. INFORMAL
TRANSPORTES

MINERIA

AGRICULTURA

INRENA
IGN
PETT
SUNARP
HIDRONAV
COFOPRI
MTC

INACC

Bajo el principio de capas de información

IDEP - ARQUITECTURA
SENAMHI

Sistema de Gestion de Datos Espaciales

CONAM
SAN
ENERGIA
Y
MINAS

FireWall

MINSA

INEI

INGEMMET

MINEDU

DIREC..
NAC..
URBANISMO

Servidor
WWW
Servidor de Mapas

MEF
SOFTWARE DE ADMINISTRACION DE DATOS
ESPACIALES

IMARPE

INTERNET

INACC

Metadatos
MTC
IGP
IGN

Depositorio Nacional
Banco Nacional de Datos
de Datos Espaciales
Espaciales

PCM
HIDRONAV
INRENA
INDECI
PETT

USUARIOS

PROYECTOS QUE INTEGRAN UNA POSIBLE SOLUCIÓN

Al implementarse el IDEP
TODAS LAS INSTITUCIONES TENDRAN
ACCESO
A
LA
INFORMACION
REQUERIDA
CONTRIBUYENDO
AL
DESARROLLO DEL PAÍS

TODOS LOS SISTEMAS
EXISTENTES
SE
APOYARÁN EN EL IDEP Y
RETROALIMENTARAN LA
INFORMACIÓN

CONCLUSIONES
•En el Perú, muchas dependencias del
Estado realizan cartografía para sus
propios fines.
•Debemos conocer nuestro espacio, para
ADMINISTRAR en forma óptima nuestros
recursos.
•Es imprescindible implementar el
Proyecto IDEP – Infraestructura de
Datos Espaciales del Perú.

“Si
domináramos
nuestra
geografía, alcanzaríamos el
nivel de vida que tienen
actualmente los países más
avanzados de la tierra”.
Pulgar Vidal

CARTOGRAFIA PERUANA

Más contenido relacionado

La actualidad más candente

Destacado

Similar a CARTOGRAFIA PERUANA

CARTOGRAFIA PERUANA
