1. El documento presenta el programa de formación para el Certificado de Profesionalidad de Jardinería y restauración del paisaje. 2. Incluye el módulo formativo 4 sobre operaciones topográficas que contiene una unidad sobre interpretación de mapas, planos topográficos y dibujo de planos sencillos. 3. Se proporciona el calendario de clases e índice del módulo formativo con los temas a tratar cada día.

1. PROGRAMA DE FORMACIÓN PROFESIONAL PARA EL EMPLEO
CERTIFICADO DE PROFESIONALIDAD: Jardinería y restauración del paisaje
Módulo Formativo 4: Operaciones topográficas en trabajos
de agricultura, jardinería y montes (110h)
Unidad Formativa 1: Interpretación de mapas,
planos topográficos y dibujo de planos sencillos (30h)
Tomás Ramón Herrero Tejedor
Miguel Ángel Conejo Martín
Enrique Pérez Martín
Juan Luis Martín Romero
21 de octubre al 20 de noviembre de 2014

2. ÍNDICE GENERAL DEL MÓDULO FORMATIVO - 4
LUNES MARTES MIÉRCOLES JUEVES VIERNES
21/10/14
Fundamentos de la
Topografía (5i)
22/10/14
Fundamentos de la
Topografía
9-11 (5i) y 11,30-14 (3i)
23/10/14
Interpretación de mapas y
planos topográficos.
Sistemas Digitales (3i)
24/10/14
CAD: Dibujo de planos
(5i)
27/10/14
CAD: Dibujo de planos (3i)
28/10/14
CAD: Cálculo de superficies
(5i)
1ª Evaluación
29/10/14
Introducción métodos
Práctica 1 (5i)
30/10/14
Introducción métodos
Práctica 2 (3i)
31/10/14
Cálculo y dibujo Práctica 2
Práctica 3 (5i)
3/11/14
Dibujo Práctica 3
Ejercicio Itinerario cerrado (3i)
4/11/14
Práctica 4 (5i)
5/11/14
Cálculo y dibujo Práctica 4
9-11 (5i) y 11,30-14 (3i)
6/11/14
Práctica 5 (3i)
7/11/14
Cálculo y dibujo Práctica 5
(5i)
10/11/14
No lectivo
11(11/14
Práctica 6
Cálculo y dibujo Práctica 6
(5i)
12/11/14
Riesgos laborales
2ª Evaluación
9-11 (5i) y 11,30-14 (3i)
13/11/14
Práctica 7
Cálculo y dibujo Práctica 7
(3i)
14/11/14
Fundamentos GNSS (5i)
17/11/14
Práctica 8
Cálculo y dibujo Práctica 8 (3i)
18/11/14
Práctica 9 (5i)
19/11/14
Práctica 10
9-11 (5i) y 11,30-14 (3i)
3ª Evaluación
20/11/14
Evaluación Final (3i)

3. ÍNDICE CLASE
2. Interpretación de Mapas y Planos Topográficos
 Escalas normalizadas más utilizadas

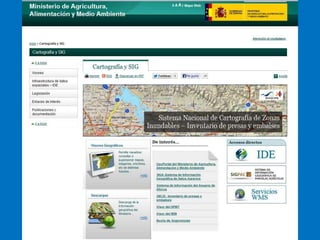

SIGPAC PLANEA ARC GIS on line
descanso
CNIG-IBERPIX
 Cálculos y determinaciones sobre mapas
 Distancias entre dos o más puntos
 Desnivel
 Rumbo
 Perfiles del terreno
 Trazados de vías
Sistemas digitales
Visores/WMS

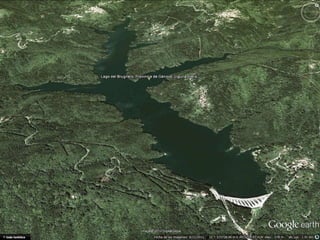

Google Earth
Catastro Panoramio KML
MAGRAMA
 LPV
 Orientación de mapas y planos
 Simbología y leyenda
 Representación de formas del terreno
Recursos IDE
INSPIRE

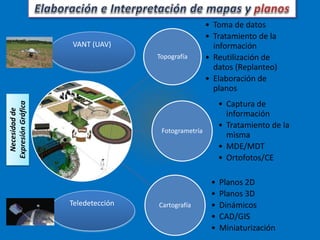

4. Teledetección
Necesidad de
Expresión Gráfica
Topografía
• Toma de datos
• Tratamiento de la
información
• Reutilización de
datos (Replanteo)
• Elaboración de
planos
Fotogrametría
• Captura de
información
• Tratamiento de la
misma
• MDE/MDT
• Ortofotos/CE
Cartografía
• Planos 2D
• Planos 3D
• Dinámicos
• CAD/GIS
• Miniaturización
VANT (UAV)

6. VANT (UAV-Dron)
Mobile Mapping

20. Se trata de poder medir sobre fotografías (aéreas o terrestres). Si trabajamos con una fotografía
podemos obtener información de la geometría del objeto, es decir, información 2d. Si trabajamos con
dos fotografías, en la zona común a éstas (zona de solape), podremos tener visión estereoscópica; o
dicho de otro modo, información 3d.
Topografía
Fotogrametría
Producción cartográfica
MDT (Modelo Digital del Terreno)
MDS (Modelo Digital de Superficies)
MDS normalizado MDS clasificado Ortofoto

21. Fotogrametría, fotointerpretación y visión estereoscópica (3D)
Algunos aspectos

28. Orto/MDT/VP_Cañada
Real Galiana_Pinto

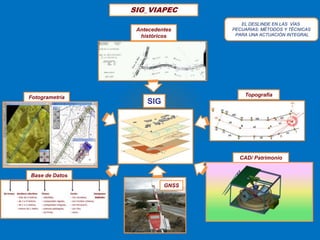

EL DESLINDE EN LAS VÍAS
PECUARIAS: MÉTODOS Y TÉCNICAS
PARA UNA ACTUACIÓN INTEGRAL

29. Para practicar: (fotointerpretación). OT (OR-delimitaciones-concentración de parcelas-usos del suelo):
1. Localizar vértices e identifarlos para su utilización: Jornillo, Peña Cadalso y Altolamira
2. Entrar en el siguiente enlace: Activar Visor
3. Identificar trazado del Cordel del Boquerón según criterios que señale el profesor
4. Visitar el blog de VVPP: http://www.madrimasd.org/blogs/vias_pecuarias/
5. En categorías entrar en El Deslinde en las Vías Pecuarias: Métodos y Técnicas para una actuación
integral. Leer el post ”Las Vías Pecuarias y la Fotogrametría”, a continuación hacer click en “Proceso
Fotogramétrico Adaptado” y leer post ”Técnicas fotogramétricas adaptadas al estudio y delimitación
de las vías pecuarias, un ejemplo”
6. Visitar: http://fototeca.cnig.es/
7. En fototeca virtual, base: mapa, vuelos: americano de 1956/57
8. En buscador de fotogramas, progresiva, provincia: Madrid, municipio: Cadalso de los Vidrios, adaptar
fotograma al terreno (zona de trabajo)
9. Cargar capas accesibles y comparar
10. Idem. con visión estereoscópica
Otros supuestos complementarios:
• Practicar con el Visor Cartoteca serie histórica y visión estereoscópica actual e imágenes recientes: Por ej.: antes y
después de una Concentración Parcelaria en un término municipal.
• Web NASA.
• http://www.jpl.nasa.gov/spaceimages/msl_images.php
• http://observatorio.info/2013/04/el-sharp-en-estereo/#.UX1uMK7pPUk.twitter

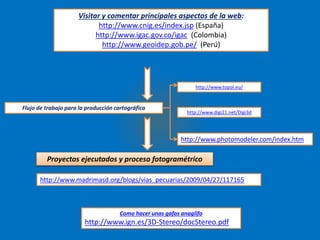

30. Visitar y comentar principales aspectos de la web:
http://www.cnig.es/index.jsp (España)
http://www.igac.gov.co/igac (Colombia)
http://www.geoidep.gob.pe/ (Perú)
Flujo de trabajo para la producción cartográfica
http://www.topol.eu/
http://www.digi21.net/Digi3d
http://www.photomodeler.com/index.htm
Proyectos ejecutados y proceso fotogramétrico
http://www.madrimasd.org/blogs/vias_pecuarias/2009/04/27/117165
Como hacer unas gafas anaglifo
http://www.ign.es/3D-Stereo/docStereo.pdf

31. El catastro (del griego κατάστιχον, "registro") inmobiliario es un registro administrativo dependiente
del Estado en el que se describen los bienes inmuebles rústicos, urbanos y de características especiales.
Según la Ley de 23 de marzo de 1906 tendrá por objeto la determinación y representación de la propiedad
territorial en sus diversos aspectos, en estas circunstancias la topografía y cartografía tienen un
protagonismo incuestionable, junto a cuestiones económicas y fiscales.
Características
1. Físicas
2.Jurídicas
3. Fiscales
4. Económicas
Geométricas
Agronómicas
Situación en el Término y
respecto a los colindantes, forma,
linderos y cabida superficial
Clasificación
Cargas y gravámenes
Atribución de propiedad
y posesión
Impuestos a la parcela
Impuestos al propietario
Valoración unitaria
Valoración parcelaria
¿Qué es la referencia
catastral?

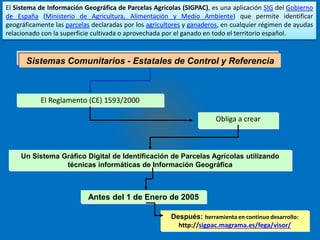

32. El Sistema de Información Geográfica de Parcelas Agrícolas (SIGPAC), es una aplicación SIG del Gobierno
de España (Ministerio de Agricultura, Alimentación y Medio Ambiente) que permite identificar
geográficamente las parcelas declaradas por los agricultores y ganaderos, en cualquier régimen de ayudas
relacionado con la superficie cultivada o aprovechada por el ganado en todo el territorio español.
Sistemas Comunitarios - Estatales de Control y Referencia
El Reglamento (CE) 1593/2000
Obliga a crear
Un Sistema Gráfico Digital de Identificación de Parcelas Agrícolas utilizando
técnicas informáticas de Información Geográfica
Antes del 1 de Enero de 2005
Después: herramienta en continuo desarrollo:
http://sigpac.magrama.es/fega/visor/

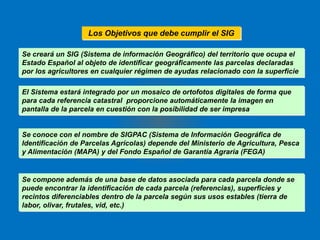

33. Los Objetivos que debe cumplir el SIG
Se creará un SIG (Sistema de información Geográfico) del territorio que ocupa el
Estado Español al objeto de identificar geográficamente las parcelas declaradas
por los agricultores en cualquier régimen de ayudas relacionado con la superficie
El Sistema estará integrado por un mosaico de ortofotos digitales de forma que
para cada referencia catastral proporcione automáticamente la imagen en
pantalla de la parcela en cuestión con la posibilidad de ser impresa
Se conoce con el nombre de SIGPAC (Sistema de Información Geográfica de
Identificación de Parcelas Agrícolas) depende del Ministerio de Agricultura, Pesca
y Alimentación (MAPA) y del Fondo Español de Garantía Agraria (FEGA)
Se compone además de una base de datos asociada para cada parcela donde se
puede encontrar la identificación de cada parcela (referencias), superficies y
recintos diferenciables dentro de la parcela según sus usos estables (tierra de
labor, olivar, frutales, vid, etc.)

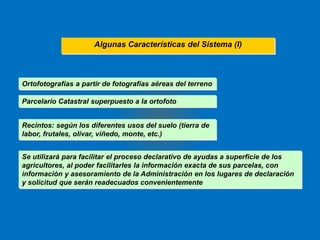

34. Algunas Características del Sistema (I)
Ortofotografías a partir de fotografías aéreas del terreno
Parcelario Catastral superpuesto a la ortofoto
Recintos: según los diferentes usos del suelo (tierra de
labor, frutales, olivar, viñedo, monte, etc.)
Se utilizará para facilitar el proceso declarativo de ayudas a superficie de los
agricultores, al poder facilitarles la información exacta de sus parcelas, con
información y asesoramiento de la Administración en los lugares de declaración
y solicitud que serán readecuados convenientemente

35. Algunas Características del Sistema (II)
Ventajas de la declaración
con el SIG
Agilidad en la tramitación administrativa
Fiabilidad en la identificación de cada parcela
Comprobación por visión e impresión
Discriminación en superficies, exactitud
Disminución de errores y penalizaciones

36. Unidades de Trabajo y Referencia en el SIG
Los Términos
Municipales de
la Comunidad
de Madrid
Marzo de 2014
El Parcelario de un
Término Municipal

37. Etapas en la Elaboración del SIG
Vuelo Fotogramétrico
Ortofoto
Digital
Recopilación de la Documentación Inicial del SIG
Integración
Ajuste
Evaluación
SIGIPA
Digitalización
Subdivisión y
asignación de usos

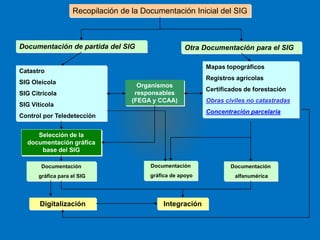

38. Recopilación de la Documentación Inicial del SIG
Documentación de partida del SIG
Catastro
SIG Oleícola
SIG Citrícola
SIG Vitícola
Control por Teledetección
Selección de la
documentación gráfica
base del SIG
Digitalización
Organismos
responsables
(FEGA y CCAA)
Otra Documentación para el SIG
Mapas topográficos
Registros agrícolas
Certificados de forestación
Obras civiles no catastradas
Concentración parcelaria
Documentación
gráfica de apoyo
Integración
Documentación
alfanumérica
Documentación
gráfica para el SIG

39. Ajuste
Objetivos
Conseguir que la documentación gráfica digitalizada en
origen quede ajustada a la ortofotografía digital
Revisar las parcelas que cuentan con distinta información en
la documentación gráfica digitalizada y en la alfanumérica
catastral que fueron detectadas en la fase de integración de la
documentación inicial
Corregir, si es posible, la situación de estas parcelas y si no
es posible, indicar la divergencia detectada y no solventada
(incidencia)

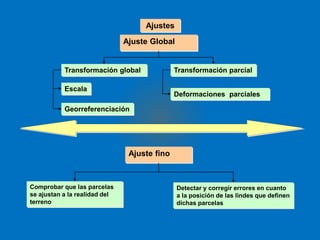

40. Ajustes
Ajuste Global
Transformación global Transformación parcial
Ajuste fino
Escala
Georreferenciación
Deformaciones parciales
Comprobar que las parcelas
se ajustan a la realidad del
terreno
Detectar y corregir errores en cuanto
a la posición de las lindes que definen
dichas parcelas

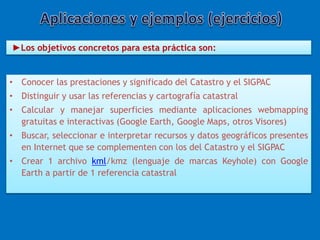

41. ►Los objetivos concretos para esta práctica son:
• Conocer las prestaciones y significado del Catastro y el SIGPAC
• Distinguir y usar las referencias y cartografía catastral
• Calcular y manejar superficies mediante aplicaciones webmapping
gratuitas e interactivas (Google Earth, Google Maps, otros Visores)
• Buscar, seleccionar e interpretar recursos y datos geográficos presentes
en Internet que se complementen con los del Catastro y el SIGPAC

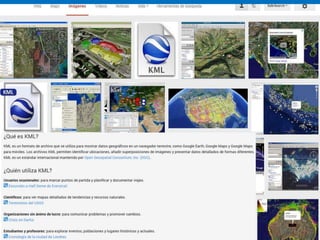

• Crear 1 archivo kml/kmz (lenguaje de marcas Keyhole) con Google
Earth a partir de 1 referencia catastral

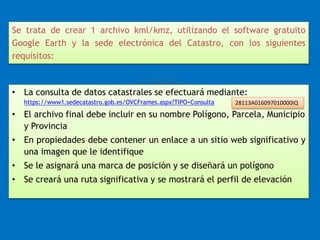

42. Se trata de crear 1 archivo kml/kmz, utilizando el software gratuito
Google Earth y la sede electrónica del Catastro, con los siguientes
requisitos:
• La consulta de datos catastrales se efectuará mediante:
https://www1.sedecatastro.gob.es/OVCFrames.aspx?TIPO=Consulta
28113A016097010000IQ
• El archivo final debe incluir en su nombre Polígono, Parcela, Municipio
y Provincia
• En propiedades debe contener un enlace a un sitio web significativo y
una imagen que le identifique
• Se le asignará una marca de posición y se diseñará un polígono

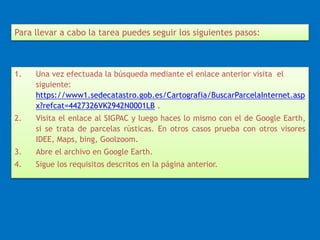

• Se creará una ruta significativa y se mostrará el perfil de elevación

43. Para llevar a cabo la tarea puedes seguir los siguientes pasos:
1. Una vez efectuada la búsqueda mediante el enlace anterior visita el
siguiente:
https://www1.sedecatastro.gob.es/Cartografia/BuscarParcelaInternet.asp
x?refcat=4427326VK2942N0001LB .
2. Visita el enlace al SIGPAC y luego haces lo mismo con el de Google Earth,
si se trata de parcelas rústicas. En otros casos prueba con otros visores
IDEE, Maps, bing, Goolzoom.
3. Abre el archivo en Google Earth.
4. Sigue los requisitos descritos en la página anterior.

44. 4019301VK2941N0001HE

45. Topografía
CAD/ Patrimonio
SIG_VIAPEC
Antecedentes
históricos
SIG
GNSS
Fotogrametría
Base de Datos
EL DESLINDE EN LAS VÍAS
PECUARIAS: MÉTODOS Y TÉCNICAS
PARA UNA ACTUACIÓN INTEGRAL

46.  Tipos
 Formatos
 Edición
 Visualización

47. Algunos tipos de planos
