1. IMAGEN DIGITAL Departamento Tecnología I.E.S. Dionisio Aguado

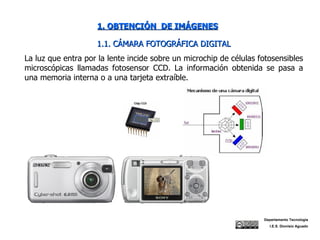

2. 1. OBTENCIÓN DE IMÁGENES 1.1. CÁMARA FOTOGRÁFICA DIGITAL La luz que entra por la lente incide sobre un microchip de células fotosensibles microscópicas llamadas fotosensor CCD. La información obtenida se pasa a una memoria interna o a una tarjeta extraíble. Departamento Tecnología I.E.S. Dionisio Aguado

3. Características de la cámara digital Resolución (MPx): puntos por pulgada que el sensor es capaz de capturar. MPx : Megapixel o 1 millón de pixeles. Imágenes para Internet o pantalla deben tener una resolución más baja que las imágenes que son para imprimir. Tamaño de la pantalla: longitud de la diagonal de la pantalla TFT Alimentación: pilas con formato estándar o baterías recargables. Departamento Tecnología I.E.S. Dionisio Aguado 30x25 3400x3000 10 20x15 2560x1920 5,0 18x13 2048x1536 3,2 11x8 1280x960 1,3 Web 640x480 0,3 Papel impreso Dimensión Px Resolución MPx

4. Zoom analógico (nx): combinación de lentes que permiten ampliar la escena de forma analógica y no por interpolación. El zoom se usa para captar imágenes más o menos alejadas. Hay dos tipos: - Zoom óptico: es la óptica de la cámara quien acerca la imagen. Las compactas suelen tener un 3x - Zoom digital: se realiza mediante software. Pero pixela la imagen. Departamento Tecnología I.E.S. Dionisio Aguado

5. 1.2. TIPOS DE CÁMARAS FOTOGRÁFICAS COMPACTAS Son las más usadas y sencillas. Los ajustes son automáticos. REFLEX Tienen más control del usuario. Se pueden usar objetivos con sensores mayores y mejor calidad de imagen. Son más caras. Departamento Tecnología I.E.S. Dionisio Aguado

6. 1.3. OTROS DISPOSITIVOS CON CÁMARA FOTOGRÁFICA Cámaras de vídeo Teléfonos móviles Webcams Dispositivos portátiles (PDAs y ordenadores portátiles) Departamento Tecnología I.E.S. Dionisio Aguado

7. 1.4. SOPORTES ALMACENAMIENTO Las imágenes se pueden almacenar en una memoria interna o bien una extraíble. Hay varios tipos de tarjetas desde 32MB hasta 8 GB. Compact Flash: hasta 4Gb. 2) Micro Drive: es un pequeño disco duro 3) Memory Stick: de Sony 4) MultiMedia(MMC) 5) Secure Digital (SD): la más usada 6) Smart Media 7) xD Photo Card Departamento Tecnología I.E.S. Dionisio Aguado

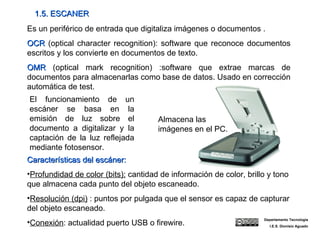

8. 1.5. ESCANER Es un periférico de entrada que digitaliza imágenes o documentos . OCR (optical character recognition): software que reconoce documentos escritos y los convierte en documentos de texto. OMR (optical mark recognition) :software que extrae marcas de documentos para almacenarlas como base de datos. Usado en corrección automática de test. El funcionamiento de un escáner se basa en la emisión de luz sobre el documento a digitalizar y la captación de la luz reflejada mediante fotosensor. Características del escáner: Profundidad de color (bits): cantidad de información de color, brillo y tono que almacena cada punto del objeto escaneado. Resolución (dpi) : puntos por pulgada que el sensor es capaz de capturar del objeto escaneado. Conexión : actualidad puerto USB o firewire. Almacena las imágenes en el PC. Departamento Tecnología I.E.S. Dionisio Aguado

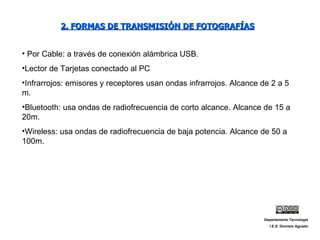

9. 2. FORMAS DE TRANSMISIÓN DE FOTOGRAFÍAS Por Cable: a través de conexión alámbrica USB. Lector de Tarjetas conectado al PC Infrarrojos: emisores y receptores usan ondas infrarrojos. Alcance de 2 a 5 m. Bluetooth: usa ondas de radiofrecuencia de corto alcance. Alcance de 15 a 20m. Wireless: usa ondas de radiofrecuencia de baja potencia. Alcance de 50 a 100m. Departamento Tecnología I.E.S. Dionisio Aguado

10. 3. TIPOS DE IMÁGENES Una imagen puede ser obtenida por digitalización o bien creándola con programas específicos. MAPA DE BITS O IMÁGENES RASTERIZADAS. La imagen se forma con un conjunto de puntos de color llamados píxeles . Los archivos de las imágenes se guardan normalmente en forma de mapa de bits o mosaico de píxeles Este tipo de imágenes son las que crean los escáneres y las cámaras digitales. Los archivos ocupan mucha más memoria que las imágenes vectoriales. En una fotografía digital hay miles y miles de estos pequeños píxeles, los cuales, unidos en la pantalla del ordenador, conforman la imagen. Departamento Tecnología I.E.S. Dionisio Aguado

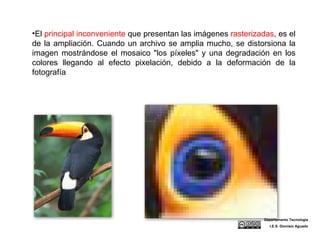

11. El principal inconveniente que presentan las imágenes rasterizadas , es el de la ampliación. Cuando un archivo se amplia mucho, se distorsiona la imagen mostrándose el mosaico "los píxeles" y una degradación en los colores llegando al efecto pixelación, debido a la deformación de la fotografía Departamento Tecnología I.E.S. Dionisio Aguado

12. IMÁGENES VECTORIALES. Las imágenes vectoriales son gráficos formados a base de curvas y líneas a través de elementos geométricos definidos como vectores . La gran ventaja de las imágenes vectoriales es que no sufren pérdida de resolución al producirse una ampliación de los mismos. Se utiliza mucho para trabajos de rotulación, rótulos, iconos, dibujos, logotipos de empresa etc. Esta clase de imagen tiene poco peso como archivo informático. IMÁGENES 3D. Formadas por figuras tridimensionales. Muy usadas en juegos. Departamento Tecnología I.E.S. Dionisio Aguado

13. 3.1. FORMATOS DE ALMACENAMIENTO DE IMÁGENES IMÁGENES DE MAPA BITS o RASTERIZADAS GIF : Solo soporta 256 colores. Tiene como características el entrelazado (su resolución aumenta según se carga en internet); permite imágenes con animación e imágenes con fondos transparentes. JPEG: sistema de muy alta compresión. Es el más usado para fotografía pues admite 16 millones de colores en ficheros de tamaño reducido. BMP : es el estandar de windows para mapa de bits y es reconocido por casi todos los programas, pero crea ficheros muy grandes TIFF : formato de almacenamiento de alta calidad, sin pérdidas. Sus archivos son de gran tamaño. PNG: similar al gif pero mejora su calidad y destaca por el pequeño tamaño que es ideal para internet. Otros : PCX, RAW, PSD, TGA , … Departamento Tecnología I.E.S. Dionisio Aguado

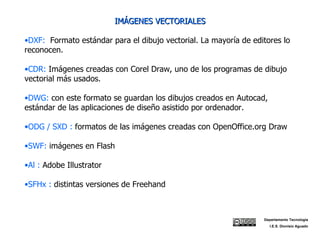

14. IMÁGENES VECTORIALES DXF: Formato estándar para el dibujo vectorial. La mayoría de editores lo reconocen. CDR: Imágenes creadas con Corel Draw, uno de los programas de dibujo vectorial más usados. DWG: con este formato se guardan los dibujos creados en Autocad, estándar de las aplicaciones de diseño asistido por ordenador. ODG / SXD : formatos de las imágenes creadas con OpenOffice.org Draw SWF: imágenes en Flash Al : Adobe Illustrator SFHx : distintas versiones de Freehand Departamento Tecnología I.E.S. Dionisio Aguado

15. 3.2. CONVERSIÓN ENTRE FORMATOS Cada programa reconoce un tipo de formato determinado. A veces interesa cambiar el formato de la imagen para utilizarla . Consiste en abrir la imagen y luego guardarla en el formato deseado. 3.3. CAMBIO DE TAMAÑO DE FICHEROS Para usar una imagen el archivo que la contiene debe tener un tamaño determinado. Si deseamos subirla a una Web o enviar por email , no debe superar los 200KB . Para disminuir el tamaño del fichero sin bajar la calidad , deberemos hacer más pequeño el tamaño de la imagen. Departamento Tecnología I.E.S. Dionisio Aguado

16. 4. CARACTERÍSTICAS DE UNA IMAGEN DIGITAL Hay varias pero las más importantes : PROFUNDIDAD DE COLOR: las imágenes se codifican con tres valores correspondientes a la intensidad de cada color primario (rojo, verde y azul, sistema RGB). El numero de bits totales usados para codificar una imagen se llama profundidad de color. A mayor profundidad más tonalidades se pueden obtener. Departamento Tecnología I.E.S. Dionisio Aguado 4294 millones 32bits 16,7millones 24bits 65.536 16bits 256 8bits 16 4bits Blanco y negro 1bit NºCOLORES PROFUNDIDAD

17. RESOLUCIÓN DE LA IMAGEN La resolución de imágenes dice el nivel de detalle que vamos a tener. Es el número de píxeles por unidad de longitud o nº de puntos por pulgada (1´´=2,54cm). Por criterio general la resolución se dice: ancho x alto (cuantos pixeles tiene en las filas y cuántos pixeles tiene en las columnas). Ejemplo: 800x600 : 800 de ancho y 600 por alto La resolución de impresión , indica cuántos pixeles queremos que se impriman por pulgada. A menor cantidad de pixeles por pulgada menor calidad normalmente. Depende de dónde queremos luego tener las imágenes. Si estamos haciendo unos apuntes y queremos luego imprimirlos en impresora normal, o si luego queremos imprimirlos en imprenta, la resolución de impresión que requerimos es diferente. Departamento Tecnología I.E.S. Dionisio Aguado

18. Podemos usar las imágenes para verlas por pantalla o para imprimir: Máxima que puedo obtener: más de 1000ppp (1000 pixeles en una pulgada cuadrada). Valor para imprenta Valor aceptable : a partir de 200ppp o 300ppp (para impresión en impresoras normales) Si la imagen estamos pensando para mostrarla en pantalla , para verla en Internet, valdría con 72ppp Departamento Tecnología I.E.S. Dionisio Aguado Si en una distancia de 15 cm , tenemos 2271 píxeles ¿Qué resolución tendremos en puntos por pulgada? 15 cm = 5´9´´ (1´´=2,54cm) Resolución : 2271/5´9´´=385 ppp (puntos por pulgada)

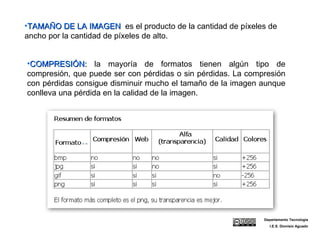

19. COMPRESIÓN: la mayoría de formatos tienen algún tipo de compresión, que puede ser con pérdidas o sin pérdidas. La compresión con pérdidas consigue disminuir mucho el tamaño de la imagen aunque conlleva una pérdida en la calidad de la imagen. TAMAÑO DE LA IMAGEN es el producto de la cantidad de píxeles de ancho por la cantidad de píxeles de alto. Departamento Tecnología I.E.S. Dionisio Aguado

20. MODO DE COLOR Hablaremos de 2 modos de color que nos interesan: RGB y CMYK Depende de dónde vamos a tener la imagen, le asignaremos un modo de color u otro. Si como medio final vamos a usar la pantalla (la imagen la ponemos en una diapositiva de una presentación por ejemplo o la mandamos por correo electrónico para que alguien la vea), debemos asociarla al modo de color RGB . Si por el contrario estamos pensando en imprimirla en una imprenta, deberemos elegir el formato modo de color CMYK (Cyan Magente Yellow Black), ya que las impresoras de imprenta tienen unas planchas especiales para cada color. Departamento Tecnología I.E.S. Dionisio Aguado
