UNIVERSIDAD TECNOLÓGICA METROPOLITANA
FACULTAD DE INGENIERÍA
DEPARTAMENTO DE MECÁNICA
FICHA TÉCNICA NEUMÁTICA

2. 2
INDICACIONES DE TRABAJO
Además de las disposiciones generales de seguridad deberán tenerse en cuenta las siguientes
instrucciones de trabajo:
 Antes de proceder al montaje del circuito desconectar la alimentación del aire comprimido.
 Conectar verticalmente hasta el tope las unidades en el panel de ejercicios.
 Realizar el montaje del circuito con tubo flexible de plástico. A tal efecto introducir el tubo
flexible de plástico hasta el tope en la conexión correspondiente y apretar el anillo opresor
sobre la misma.
 Comprobar el montaje del circuito con la ayuda del esquema.
 Conectar y regular la alimentación de aire comprimido a una gama de presiones de 400 a
600 KPa (4 a 6 Bar).
 Comprobar el desarrollo del esquema con la ayuda del diagrama de pasos.
 Antes de desmontar el circuito desconectar el suministro de aire comprimido.
 Quitar los tubos flexibles de plástico.
 Sacar las unidades verticalmente del panel de ejercicios con ligeros movimientos de vaivén
para evitar que los pernos de conexión se doblen.

3. 3

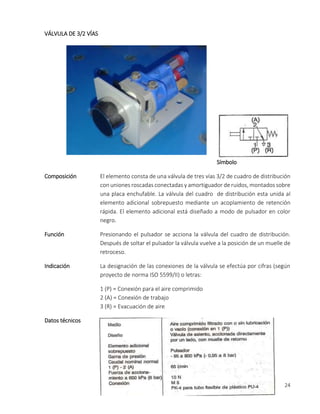

VÁLVULA DE 3/2 VÍAS
Símbolo
Composición El elemento consta de una válvula de 3/2 vías con uniones roscadas
conectadas y amortiguadas de ruido, montados sobre una placa enchufable.
La válvula está sobrepuesta mediante un acoplamiento de retención rápida.
El elemento adicional está diseñado a modo de pulsador en color negro.
Función Presionando el pulsador se acciona la válvula del cuadro de distribución.
Después de soltar el pulsador, la válvula vuelve a la posición de partida por
la acción de un muelle de retroceso.
Indicación La designación de las conexiones de la válvula se efectúa por cifras (según
proyecto de norma ISO 5599/II) o letras:
1 (P) = Conexión para el aire comprimido
2 (A) = Conexión de trabajo
3 (R) = Evacuación de aire
Datos técnicos

4. 4
VÁLVULA PARA PANEL DE 3/2 VÍAS
Símbolo
*La válvula para panel de 3/2 vías puede modificarse de tal modo que la posición normal sea de
bloque en vez de paso.
Composición El elemento está compuesto de una válvula para panel de 3/2 vías, provista
de racores de enchufe rápido y de silenciador, montada sobre una placa
enchufable. La válvula para panel está conectada mediante un segmento de
acoplamiento rápido al pulsador en forma de hongo.
Función Posición normal de paso:
Al accionar el pulsador, una corredera actúa sobre la válvula auxiliar. A
continuación, la presión actúa sobre el émbolo de mando de la válvula
principal (paso de 2 hacia 3). Al soltar el pulsador, la válvula auxiliar cierra,
con lo que la válvula principal pasa a posición normal (paso de 1 hacia 2).
Posición normal de bloqueo:
Para recurrir a la segunda función de la válvula, deberán efectuarse las
siguientes operaciones de montaje:
 Desbloquear el segmento de acoplamiento rápido; palanca negra
 Retirar la parte superior del segmento de acoplamiento rápido (pieza
gris); 2 tornillos cilíndricos con hendidura tipo DIN 84 M3X10
 Retirar la parte superior del cuerpo (azul claro) de la base (azul oscura); 2
tornillos cilíndricos de cabeza hexagonal interior tipo DIN 912-M4X18
 Girar en 180° la parte superior del cuerpo de la válvula
 Montar nuevamente la parte superior del cuerpo de la válvula y el
segmento de acoplamiento rápido utilizando 2 tornillos cilíndricos
 Cambiar las conexiones de acuerdo con la identificación de la válvula

5. 5

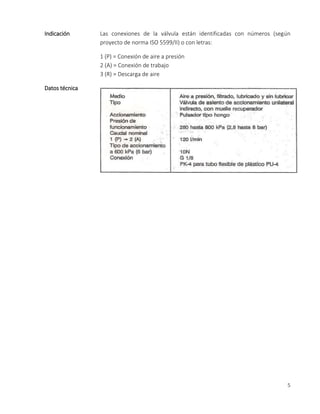

Indicación Las conexiones de la válvula están identificadas con números (según
proyecto de norma ISO 5599/II) o con letras:
1 (P) = Conexión de aire a presión
2 (A) = Conexión de trabajo
3 (R) = Descarga de aire
Datos técnica

6. 6
VÁLVULA DE 5/2 VÍAS
Símbolo
Composición El elemento consta de una válvula de cinco vías 5/2 con uniones roscadas
conectables y amortiguador de ruidos, montados sobre una placa
enchufable. La válvula del cuadro de distribución está unida al elemento
adicional sobre puesto mediante un acoplamiento de retención rápida. El
elemento adicional está diseñado a modo de conmutador selector en color
negro.
Función Girando el conmutador selector, la válvula del cuadro de distribución se
acciona. Después de soltar el conmutador selector a la posición base la
válvula vuelve a la posición de partida mediante la acción de un muelle de
retroceso.
Indicación La designación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/II) o letras:
1 (P) = Conexión para el aire comprimido
2 (B), 4(A) = Conexión de trabajo
3 (S), 5(R) = Descarga de aire
Datos técnicos

7. 7
VÁLVULA NEUMÁTICA DE 5/2 VÍAS
Símbolo
Composición El elemento consta de una válvula neumática de cinco vías 5/2 con uniones
roscadas conectables en L y amortiguadores de sonidos, montados sobre
una placa enchufable.
Función La válvula neumática es conmutada mediante señal en la conexión 14 (Z) y
vuelve, una vez eliminada la señal, a la posición de partida mediante un
muelle de retroceso.
Indicación La designación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/II) o letras:
1 (P) = Conexión para el aire comprimido
2 (A), 4(B) = Conexión de trabajo
3 (S), 5(R) = Descarga de aire
14 (Z) = Conexión de control
Datos técnicos

8. 8
VÁLVULA DE RETENCIÓN-ESTRANGULAMIENTO
Símbolo
Composición El elemento consta de una válvula de retención-estrangulamiento ajustable,
con uniones roscadas conectables, montada sobre una placa enchufable.
Función La válvula de retención-estrangulamiento consta de una combinación de
una válvula de estrangulación y de una válvula de retención.
La válvula de retención bloquea el caudal del aire en un sentido, circulando
éste por la válvula de estrangulamiento. La sección del estrangulamiento se
ajusta con un tornillo regulador. El sentido del estrangulamiento está
indicado en la carcasa por una flecha. En el sentido opuesto, el caudal de
aire circula libremente por la válvula de retención.
Datos técnicos

9. 9

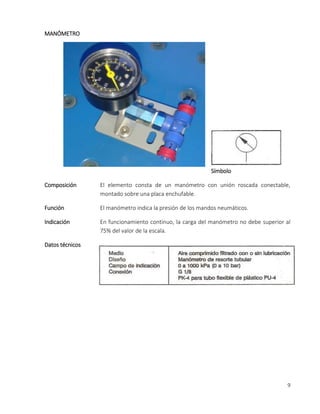

MANÓMETRO
Símbolo
Composición El elemento consta de un manómetro con unión roscada conectable,
montado sobre una placa enchufable.
Función El manómetro indica la presión de los mandos neumáticos.
Indicación En funcionamiento continuo, la carga del manómetro no debe superior al
75% del valor de la escala.
Datos técnicos

10. 10
VÁLVULA DE ESCAPE RÁPIDO
Símbolo
Composición El elemento consta de una válvula de escape rápido con amortiguador de
ruidos incorporado y uniones roscadas conectables, montadas sobre una
placa enchufable.
Función El aire comprimido circula por la conexión 1(P) hacia la conexión 2(A). Si la
presión existente en la conexión 1(P) desciende, el aire comprimido se
escapa de la conexión 2(A) a través del amortiguador de ruidos incorporado
hacia el exterior.
Indicación La designación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/II) o letras:
1 (P) = Conexión para el aire comprimido
2 (A) = Conexión de trabajo
3 (R) = Descarga de aire
Datos técnicos

11. 11
VÁLVULA DE SIMULTANEIDAD
Símbolo
Composición El elemento consta de una válvula mixta con uniones roscadas conectables
montadas sobre una placa enchufable.
Función La válvula mixta se transconecta mediante la conexión del aire comprimido
en las dos entradas 12(X) y 14(Y) hacia la salida 2(A) (función Y). Si las dos
entradas se conectan con distinta presión, la presión más baja pasa a la
salida.
Indicación La designación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/II) o letras:
2 (A) = Conexión de trabajo
12 (X), 14 (Y) = Conducciones
Datos técnicos

12. 12
VÁLVULA DE RODILLO BASCULANTE DE 3/2 VÍAS
Símbolo
Composición El elemento consta de una válvula rodillo basculante de tres vías 3/2 con
uniones roscadas conectables, montadas sobre una placa enchufable.
Función La válvula de rodillo basculante se acciona cuando el rodillo palpador es
sobrepasado por una leva de mando que avanza desde una determinada
dirección. Una vez desbloqueado el rodillo palpador vuelve a su posición de
partida por la acción de un muelle de retroceso. Cuando la leva de mando
sobrepasa el rodillo palpador en sentido opuesto éste invierte su posición;
la válvula no es accionada.
Indicación La designación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/II) o letras:
1 (P) = Conexión para el aire comprimido
2 (A) = Conexión de trabajo
3 (R) = Evacuación de aire
Datos técnicos

13. 13

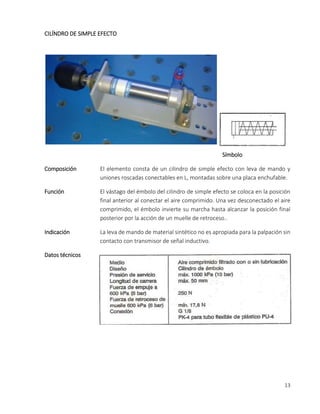

CILÍNDRO DE SIMPLE EFECTO
Símbolo
Composición El elemento consta de un cilindro de simple efecto con leva de mando y
uniones roscadas conectables en L, montadas sobre una placa enchufable.
Función El vástago del émbolo del cilindro de simple efecto se coloca en la posición
final anterior al conectar el aire comprimido. Una vez desconectado el aire
comprimido, el émbolo invierte su marcha hasta alcanzar la posición final
posterior por la acción de un muelle de retroceso..
Indicación La leva de mando de material sintético no es apropiada para la palpación sin
contacto con transmisor de señal inductivo.
Datos técnicos

14. 14
VÁLVULA REGULADORA DE PRESIÓN
Símbolo
Composición El elemento consta de una válvula reguladora de presión con manómetro y
uniones roscadas conectables, montadas sobre una placa enchufable.
Función La válvula de regulación de presión regula el aire comprimido suministrado
a la presión de servicio regulada y compensa las oscilaciones de la presión.
El sentido de circulación se indica en la carcasa mediante una flecha.
El manómetro indica la presión de los mandos neumáticos.
Datos técnicos
Presión inicial 1000 KPa (10 Bar)
Presión de servicio 600 KPa (6 Bar)
Presión diferencial 100 KPa (1 Bar)

15. 15
CÍLINDRO DE DOBLE EFECTO
Símbolo
Composición El elemento consta de un cilindro de doble efecto para palpación sin
contacto con leva de mando y uniones roscadas conectables en L, montadas
sobre una placa enchufable.
Función El vástago del émbolo del cilindro de doble efecto invierte su posición al
conectar recíprocamente el aire comprimido. Un amortiguador de final de
carrera en ambos lados impide el choque violento del émbolo contra la
carcasa del cilindro. La amortiguación de final de carrera puede ajustarse
con dos tornillos de regulación.
Indicación En los raíles de fijación pueden montarse transmisores de señal accionados
magnéticamente para la palpación sin contacto. Estos se accionan
aproximando los imanes permanentes al émbolo del cilindro.
Datos técnicos

16. 16
UNIDAD DE MANTENIMIENTO
Símbolo
Composición El elemento consta de una unidad de mantenimiento con filtro, válvula
reguladora de presión, manómetro, engrasador así como conector de
acoplamiento y unión roscada conectable montados sobre una placa
enchufable.
Función El filtro con separador de agua limpia el aire comprimido de suciedad, óxido
y condensación de agua.
La válvula de regulación de presión regula el aire comprimido suministrado
a la presión de servicio regulada y compensa las oscilaciones de la presión.
El sentido de la circulación se indica en la carcasa mediante una flecha.
El engrasador enriquece el aire limpio con una niebla aceitosa dosificable. La
nebulización de aceite se produce proporcionalmente al paso del aire.
El manómetro indica la presión de los mandos neumáticos.
Indicación Al proceder el montaje del circuito se procurará que posición de montaje de
la unidad de mantenimiento sea horizontal.

17. 17
Datos técnicos
Presión inicial 1000 KPa (10 Bar)
Presión de servicio 600 KPa (6 Bar)
Presión diferencial 100 KPa (1 Bar)

18. 18
BLOQUE DISTRIBUIDOR CON VÁLVULA DE TRES VÍAS 3/2 DE MANDO POR DESPLAZAMIENTO
MANUAL
Símbolo
Composición El elemento consta de un bloque distribuidor con ocho acoplamientos
autoconectables y una válvula de tres vías 3/2 de mando por desplazamiento
manual, montadas sobre una placa enchufable.
Función El bloque distribuidor permite con una conexión colectora, la alimentación
de aire comprimido del dispositivo de mando mediante ocho conexiones
individuales
La válvula con mando por desplazamiento manual de la conexión colectora
de acciona desplazando la envoltura azul de agarre. La válvula actúa en
calidad de válvula de cierre de todo el dispositivo de mando.
Datos técnicos

19. 19
VÁLVULA DE MANIOBRA DE PRESIÓN / VÁLVULA DE RETARDO DE TIEMPO
Símbolo
Composición El elemento consta de una válvula de presión de pilotaje regulable y una
válvula de retardo de tiempo (2) con uniones roscadas conectables (3) y
amortiguadores de ruidos (4), montadas sobre una placa enchufable.
Función La válvula de presión de pilotaje regulable es conmutada a la conexión 12(Z)
una vez alcanzada la presión de control volviendo a la posición de partida
por la acción de un muelle de retroceso una vez eliminada la señal. La
presión de la señal de control puede regularse sin escalonamientos con un
tornillo de ajuste de presión (6).
La válvula de retardo de tiempo es conmutada mediante una señal
neumática a la conexión 12(Z) una vez transcurrido el tiempo de retardo
ajustado, volviendo a la posición de partida mediante la acción de un muelle
de retroceso una vez eliminada la señal. El tiempo de retardo puede
ajustarse sin escalonamientos con un tornillo regulador (7).
Indicación La marcación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/ii) o letras:
1 (P) = Conexión para el aire comprimido
2 (A) = Conexión de trabajo
3 (R) = Evacuación de aire
12 (Z) = Conexión de mando

20. 20
Datos técnicos

21. 21
VÁLVULA DE PALANCA CON RODILLO DE 3/2 VÍAS
Símbolo
Composición El elemento consta de una válvula de palanca con rodillo de tres vías 3/2 con
uniones roscadas conectables, montadas sobre una placa enchufable.
Función La válvula de palanca con rodillo se acciona presionando la palanca de
rodillo, por ejemplo con la leva de maniobra de un cilindro. Una vez
desbloqueada la palanca con rodillo la válvula vuelve a la posición de partida
por la acción de un muelle de retroceso.
Indicación La marcación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/ii) o letras:
1 (P) = Conexión para el aire comprimido
2 (A) = Conexión de trabajo
3 (R) = Evacuación de aire
Datos técnicos

22. 22
VÁLVULA SELECTORA
Símbolo
Composición El elemento consta de una válvula selectora con uniones roscadas
conectables, montadas sobre una placa enchufable.
Función La válvula selectora se transconecta mediante la conexión del aire
comprimido de una de las dos entradas 12(X) y 14(Y) hacia la salida 2(A)
(función O). Si las dos entradas se conectan al mismo tiempo con aire
comprimido la presión más alta pasa a la salida.
Indicación La designación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/II) o letras:
2 (A) = Conexión de trabajo
12 (X), 14 (Y) = Conducciones
Datos técnicos

23. 23

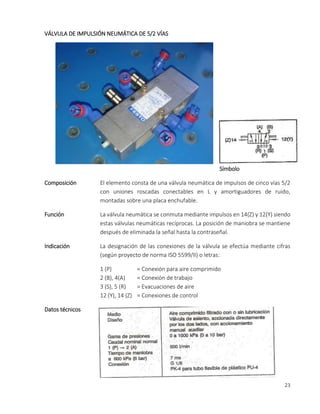

VÁLVULA DE IMPULSIÓN NEUMÁTICA DE 5/2 VÍAS
Símbolo
Composición El elemento consta de una válvula neumática de impulsos de cinco vías 5/2
con uniones roscadas conectables en L y amortiguadores de ruido,
montadas sobre una placa enchufable.
Función La válvula neumática se conmuta mediante impulsos en 14(Z) y 12(Y) siendo
estas válvulas neumáticas recíprocas. La posición de maniobra se mantiene
después de eliminada la señal hasta la contraseñal.
Indicación La designación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/II) o letras:
1 (P) = Conexión para aire comprimido
2 (B), 4(A) = Conexión de trabajo
3 (S), 5 (R) = Evacuaciones de aire
12 (Y), 14 (Z) = Conexiones de control
Datos técnicos

24. 24
VÁLVULA DE 3/2 VÍAS
Símbolo
Composición El elemento consta de una válvula de tres vías 3/2 de cuadro de distribución
con uniones roscadas conectadas y amortiguador de ruidos, montados sobre
una placa enchufable. La válvula del cuadro de distribución esta unida al
elemento adicional sobrepuesto mediante un acoplamiento de retención
rápida. El elemento adicional está diseñado a modo de pulsador en color
negro.
Función Presionando el pulsador se acciona la válvula del cuadro de distribución.
Después de soltar el pulsador la válvula vuelve a la posición de un muelle de
retroceso.
Indicación La designación de las conexiones de la válvula se efectúa por cifras (según
proyecto de norma ISO 5599/II) o letras:
1 (P) = Conexión para el aire comprimido
2 (A) = Conexión de trabajo
3 (R) = Evacuación de aire
Datos técnicos

25. 25
VÁLVULA DE RODILLO 3/2 VÍAS
Símbolo
Composición El elemento se compone de una válvula servopilotada de 3/2 vías accionada
por rodillo, montada sobre una placa enchufable.
Función Posición normal de cierre:
Cuando actúa el rodillo, a través de la leva y del taqué, se abre la válvula del
servopilotaje. La presión provoca la acción del émbolo de mando en la
válvula principal (paso de 1-2). Al cesar la acción, se cierra la válvula
servopilotada y la válvula principal vuelve a su posición normal (paso de 2—
3).
Posición normal de paso:
Para conseguir la segunda función de válvula, se tiene que girar por 180 la
parte superior del bloque a través de destornillar dos tornillos.
Indicación El servopilotaje reduce la fuerza de accionamiento.
La designación de las conexiones de la válvula se efectúa mediante cifras
(según proyecto de norma ISO 5599/II) o letras:
1 (P) = Conexión para aire comprimido
2 (A) = Conexión de trabajo
3 (R) = Evacuación de aire
Datos técnicos

26. 26
INTRODUCCIÓN DE SEÑALES
Símbolo
Composición El elemento se compone de una placa enchufable que soporta cuatro
válvulas de panel de 3/2 vías, provistas de diferentes accionamientos: un
pulsador con enclavamiento, dos pulsadores normales (amarillo y negro) y
un conmutador-selector.
Función Las cuatro válvulas de panel funcionan como válvulas de 3/2 vías cerradas
en posición de reposo.
Indicación Identificación de las conexiones: 1 Entrada aire comprimido
2 Salidas aire comprimido
Datos técnicos

27. 27
BOQUILLA MULTIPLE “Y”
Símbolo
Composición El elemento se compone de dos bloques con tres elementos "Y" cada uno,
montados sobre una placa enchufable.
Función Las válvulas de simultaneidad cumplen con la función lógica “Y”. Si las
presiones de mando son diferentes, en la salida A se obtendrá la presión
inferior.
Indicación Identificación de las conexiones: Entradas 12,14
Salidas 2
Aplicando la máscara lógica, es posible delimitar recíprocamente los
diferentes elementos "Y".
Datos técnicos

28. 28
BOQUILLA MULTIPLE “O”
Símbolo
Composición El elemento se compone de dos bloques con tres elementos "O" cada uno,
montados sobre una placa enchufable.
Función Las válvulas selectoras de circulo cumplen con la función lógica “O”. Si las
presiones de mando son diferentes, en la salida A se obtendrá la presión
superior.
Indicación Identificación de las conexiones: Entradas 12,14
Salidas 2
Aplicando la máscara lógica, es posible delimitar recíprocamente los
diferentes elementos "O".
Datos técnicos

29. 29
VÁLVULA NEUMÁTICA DE IMPULSOS DE 5/2 VÍAS
Símbolo
Composición El elemento se compone de tres válvulas neumáticas de impulsos de 5/2
vías, montadas sobre una placa enchufable.
Función Las válvulas neumáticas de impulsos, conmutan por señales neumáticas
aplicadas alternativamente en 12 y 14. La posición de mando permanece
inalterable al cesar la señal de pilotaje, hasta la aparición de una señal
contraria (función de memoria).
Indicación Identificación de las conexiones: Aire comprimido 1
Salidas 2, 4
Pilotajes 12, 14
Datos técnicos

30. 30
VÁLVULA NEUMÁTICA DE 5/2 VÍAS Y VÁLVULA NEUMÁTICA DE 3/2 VÍAS
Símbolo
Composición El elemento se compone de dos válvulas neumáticas de 5/2 y 3/2 vías
respectivamente, montadas sobre una placa enchufable
Función Las válvulas conmutan solamente mientras está aplicada la señal de mando
o pilotaje.

31. 31
Indicación Las válvulas neumáticas de 3/2 vías, pueden funcionar como normalmente
abiertas o como normalmente cerradas, permutando las conexiones 1 y 3.
Identificación de las conexiones: Aire comprimido 1 (3)
Pilotajes 12, 14 (10)
Salidas 2, 4
Datos técnicos

32. 32

33. 33
MÓDULO SECUENCIADOR
Composición El elemento se compone tres elementos secuenciadores TAA y uno
TAB, montados sobre una placa enchufable.
Función El elemento TAA está descrito en la ficha técnica 009762.
En el elemento TAB se ha dispuesto un elemento "O" delante de la
entrada Yn de la válvula de impulsos. Con una señal en Yn o en L. la
válvula conmutará a una posición tal, que habrá una señal en la salida
A. Con ésta E señal se borra el módulo anterior, se activa el visualizador
y se aplica presión al elemento "Y". Al aparecer una señal en X, se
cumplirá la función "Y", apareciendo la señal Yn + 1; Esta señal
permanecerá incluso si se borra toda la cadena secuencial por L, por
lo que podrá ser utilizada para un nuevo arranque. Al arrancar la
cadena secuencial, el módulo será desconectado en Z por medio de la
señal Zn + 1 procedente del primer bloque.
Indicación Identificación de las conexiones:

34. 34
Aire comprimido – P; Salidas – A; Acuses de recibo – X; Inicialización -
L
Activar: Salida - Yn+1; Entrada - Yn
Desactivar: Salida – Zn; Entrada -Zn+1
Observación Con una presión de alimentación demasiado baja será necesario
amplificar la señal de salida
Datos técnicos
Medio Vacío
Construcción Cabezal de válvula básica para
accionar el pilotaje en función del
vacío.
Gama de vacío -20 a -95 kPa (-0,2 a -0,95 bar)
regulable de -25 a -60 kPa (-0,25 a
0,6 bar)
Histéresis de conexión Máx. 20 kPa (0,2 bar)
Presión máx. de la válvula básica 800 kPa (8 bar)
Conexión PK-4 para tubo flexible de plástico
PU-4

35. 35

36. 36
CABEZAL DE MANIOBRA POR VACÍO
Composición El elemento se compone de una válvula básica, accionada por un
cabezal de maniobra por vacío, montada sobre una placa enchufable.
Función Esta válvula se utiliza para la conversión de una señal de vacío en una
señal de presión normal. Tan pronto como el vacío en la conexión 1
alcanza el valor ajustado en el cabezal, se activa la válvula básica.
Indicación Identificación de las conexiones:
Aire comprimido - 1
Salidas – 2
Señal de vacío - 1v
Observación Con una presión de alimentación demasiado baja será necesario
amplificar la señal de salida
Datos técnicos
Fluido Vacío
Construcción Cabezal de válvula básica para
accionar el pilotaje en función del
vacío.
Gama de vacío -20 a -95 kPa (-0,2 a -0,95 bar)
regulable de -25 a -60 kPa (-0,25 a
0,6 bar)
Histéresis de conexión Máx. 20 kPa (0,2 bar)
Presión máx. de la válvula básica 800 kPa (8 bar)
Conexión PK-4 para tubo flexible de plástico
PU-4

37. 37

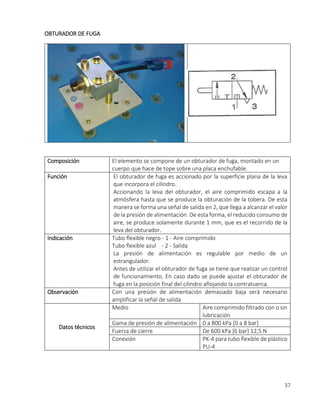

OBTURADOR DE FUGA
Composición El elemento se compone de un obturador de fuga, montado en un
cuerpo que hace de tope sobre una placa enchufable.
Función El obturador de fuga es accionado por la superficie plana de la leva
que incorpora el cilindro.
Accionando la leva del obturador, el aire comprimido escapa a la
atmósfera hasta que se produce la obturación de la tobera. De esta
manera se forma una señal de salida en 2, que llega a alcanzar el valor
de la presión de alimentación. De esta forma, el reducido consumo de
aire, se produce solamente durante 1 mm, que es el recorrido de la
leva del obturador.
Indicación Tubo flexible negro - 1 - Aire comprimido
Tubo flexible azul - 2 - Salida
La presión de alimentación es regulable por medio de un
estrangulador.
Antes de utilizar el obturador de fuga se tiene que realizar un control
de funcionamiento. En caso dado se puede ajustar el obturador de
fuga en la posición final del cilindro aflojando la contratuerca.
Observación Con una presión de alimentación demasiado baja será necesario
amplificar la señal de salida
Datos técnicos
Medio Aire comprimido filtrado con o sin
lubricación
Gama de presión de alimentación 0 a 800 kPa [0 a 8 bar]
Fuerza de cierre De 600 kPa [6 bar] 12,5 N
Conexión PK-4 para tubo flexible de plástico
PU-4

38. 38
CONTADOR NEUMÁTICO CON PRESELECIÓN Y TEMPORIZADOR NEUMÁTICO
Composición El elemento se compone de un contador neumático con preselección
y de una válvula temporizadora, ambos montados sobre una placa
enchufable.
Función Contador con preselección PZV-E-B
El contador registra señales neumáticas, descontándolas de un
número preseleccionado. Cuando el contaje llega a cero, el contador
emite una señal de salida neumática. Esta salida permanece excitada
hasta que el contador se repone. Para la preselección, se utilizan unos
pulsadores que se encuentren protegidos debajo de una pequeña
tapa negra, que mueven la ruedecilla de cada dígito. El dígito deseado
se obtiene accionando el pulsador correspondiente, al mismo tiempo
que se presiona el pulsador de reposición que se haya salido de la
ventana de dígitos.
Temporizador neumático
La válvula temporizador actúa al aplicar una señal neumática en la
conexión 10, transcurrido el tiempo de retardo ajustado. Al liberarse
la señal, la válvula retoma por un muelle a su posición normal.
El tiempo de retardo se regula sin escalonamientos con el tomillo
moleteado.
Indicación Contador con preselección - Identificación de conexiones: Aire
comprimido 1; Señal de contaje 12; Señal de reposición 10; Salida 2
Temporizador neumático - Identificación de conexiones: Aire
comprimido 1; Entrada 10; Salida 2
