1. Luz Eléctrica e Interruptor - Motor de Corriente Directa e
Interruptor
Introducción
Estos proyectos son una introducción al excitante mundo de la electrónica.
Siguiendo el concepto “Aprender haciendo®”, la electrónica será fácil de entender
usando Snap Circuits® que en realidad se construyen circuitos a medida que se
aprende sobre ellos. El cuadernillo hace énfasis en las aplicaciones prácticas de
la electrónica, sin detenerse en las matemáticas.
¿Que se aprende sobre electrónica? La electrónica juega un importante y
creciente papel en nuestra vida diaria, por tanto algunos conocimientos básicos
sobre esto son buenos para cualquiera. Aprender acerca de ella enseña cómo
hacer investigación científica, y además de esto los proyectos desarrollan las
habilidades básicas necesarias en el mundo de hoy.
Tiempo estimado: 45 min
Grupo de trabajo: 3 Personas
Objetivos de aprendizaje:
 Mostrar como la electricidad es encendida o apagada con un
interruptor.
 Mostrar como la electricidad es usada para hacer funcionar un motor
de corriente directa (C. D.).
Conceptos Clave:
1. Electricidad:
Definición: La electricidad es una de las fuerzas fundamentales de la
naturaleza y su energía puede ser utilizada para ahorrarnos esfuerzo
(cepillos de dientes eléctricos y lavavajilla), calentar cosas (calentadores

2. eléctricos y hornos microondas), generar luz (bombillos), y enviar
información (radio y televisión).
La electricidad puede llegar a ser
peligrosa si se abusa de ella.
2. Cables:
Definición: Los cables son conductores que ofrecen una muy baja
resistencia al flujo de la electricidad, generalmente están hechos de
materiales como cobre y son el análogo a la tubería de un sistema hídrico.
Un material conductor para que
circule corriente que puede ser un
alambre de cobre.
3. Baterías:
Definición: Son fuentes de energía que crean una carga eléctrica a través
de un cable. Esto es se logra utilizando una reacción química y tiene la
ventaja de ser sencillo, pequeño y portátil.
Su análogo a un sistema hídrico es
una bomba de agua

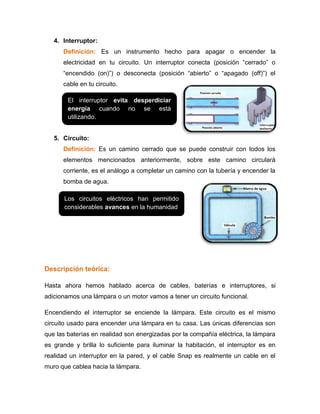

3. 4. Interruptor:
Definición: Es un instrumento hecho para apagar o encender la
electricidad en tu circuito. Un interruptor conecta (posición “cerrado” o
“encendido (on)”) o desconecta (posición “abierto” o “apagado (off)”) el
cable en tu circuito.
El interruptor evita desperdiciar
energía cuando no se está
utilizando.
5. Circuito:
Definición: Es un camino cerrado que se puede construir con todos los
elementos mencionados anteriormente, sobre este camino circulará
corriente, es el análogo a completar un camino con la tubería y encender la
bomba de agua.
Los circuitos eléctricos han permitido
considerables avances en la humanidad
Descripción teórica:
Hasta ahora hemos hablado acerca de cables, baterías e interruptores, si
adicionamos una lámpara o un motor vamos a tener un circuito funcional.
Encendiendo el interruptor se enciende la lámpara. Este circuito es el mismo
circuito usado para encender una lámpara en tu casa. Las únicas diferencias son
que las baterías en realidad son energizadas por la compañía eléctrica, la lámpara
es grande y brilla lo suficiente para iluminar la habitación, el interruptor es en
realidad un interruptor en la pared, y el cable Snap es realmente un cable en el
muro que cablea hacia la lámpara.

4. Puedes pensar en la electricidad fluyendo a través de la batería, la lámpara, el
interruptor, y el cable en el anterior circuito como si hubiera agua fluyendo por una
tubería, un metro de agua, una válvula, y una tubería:
Materiales necesarios:
1. Kit de proyectos electrónicos de Snap Circuits®

5. Normas de seguridad:
1. Sigue las instrucciones de la guía:
Desarrollo del proyecto:
Luz Eléctrica e Interruptor:
1. Construye el circuito de mostrado a continuación colocando
primeramente en la placa base todas las partes marcadas con el
número (1) negro, seguido de todas las partes marcadas con el
número (2):

6. 2. Instala 2 baterías "AA" (no incluidas) en el porta baterías (B1):
3. Enrosca el foco en el socket (L1) si todavía no lo has hecho:
4. Cierra el interruptor (S1):
Motor de Corriente Directa e Interruptor:
1. Construye el circuito de mostrado a continuación colocando
primeramente en la placa base todas las partes marcadas con el
número (1) negro, seguido de todas las partes marcadas con el
número (2):

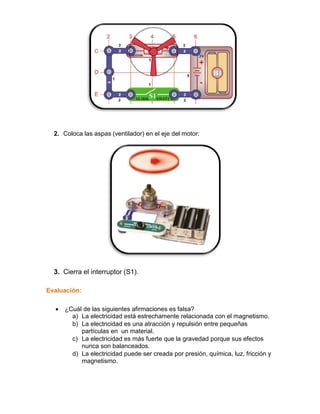

7. 2. Coloca las aspas (ventilador) en el eje del motor:
3. Cierra el interruptor (S1).
Evaluación:
 ¿Cuál de las siguientes afirmaciones es falsa?
a) La electricidad está estrechamente relacionada con el magnetismo.
b) La electricidad es una atracción y repulsión entre pequeñas
partículas en un material.
c) La electricidad es más fuerte que la gravedad porque sus efectos
nunca son balanceados.
d) La electricidad puede ser creada por presión, química, luz, fricción y
magnetismo.

8.  ¿Cuál de los siguiente son productos eléctricos pero no electrónicos?
a) Algo que usa transistores y capacitores
b) Un taladro
c) Un computador
d) Un Radio
Referencias:
 Guía del estudiante de Electronic Snap Circuits®.
 Guía del profesor de Electronic Snap Circuits®.
