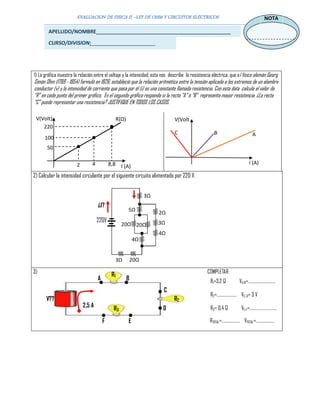

1. EVALUACION DE FISICA II –LEY DE OHM Y CIRCUITOS ELÉCTRICOS
APELLIDO/NOMBRE_______________________________________________
CURSO/DIVISION: ______________________
NOTA
1) La gráfica muestra la relación entre el voltaje y la intensidad, esta nos describe la resistencia eléctrica, que el físico alemán Georg Simón Ohm (1789 - 1854) formuló en 1826; estableció que la relación aritmética entre la tensión aplicada a los extremos de un alambre conductor (v) y la intensidad de corriente que pasa por él (i) es una constante llamada resistencia. Con esta data calcule el valor de “R” en cada punto del primer gráfico. En el segundo gráfico responda si la recta “A” ó “B” representa mayor resistencia. ¿La recta “C” puede representar una resistencia? JUSTIFIQUE EN TODOS LOS CASOS.
2) Calcular la intensidad circulante por el siguiente circuito alimentado por 220 V.
¿I?
220V
3) COMPLETAR:
I (A)
V(Volt)
2
4
8,8
50
100
220
R(Ω)
V(Volt)
I (A)
A
B
C
3Ω
3Ω
20Ω
5Ω
2Ω
3Ω
4Ω
4Ω
20Ω
20Ω
2,5 A
A
B
C
D
E
F
R1
R2
R3
V??
R1=3,2 Ω VA-B=……………………….
R2=………………… VC-D= 3 V
R3= 0,4 Ω VE-F=……………………….
RTOTAL=………….…… VTOTAL=…………….…
