La Ley de Ohm establece que la relación entre la tensión aplicada a un conductor y la intensidad de corriente que pasa por él es directamente proporcional a una constante llamada resistencia. Existen dos tipos de conexiones eléctricas, serie y paralelo, y una combinación de ambas llamada mixta. La ley se utiliza para calcular la resistencia en diferentes circuitos eléctricos teniendo en cuenta la intensidad y tensión en cada uno.

1. LEY DE OHM
Esta ley liga las tres magnitudes fundamentales de la electrodinámica : LA RESISTENCIA “R”; LA INTENSIDAD “i” Y EL VOLTAJE “V”.
El físico alemán Georg Simón Ohm (1789 - 1854) formuló en 1826 , que la relación aritmética entre la tensión aplicada a los extremos de un alambre conductor (v) y la intensidad de corriente que pasa por él (i) es una constante llamada resistencia.

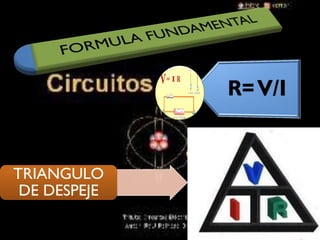

2. TRIANGULO DE DESPEJE

4. EL CIRCUITO MÁS SIMPLE O ELEMENTAL
REAL SIMBOLICO

6. EXISTEN DOS TIPOS DE CONEXIONES SERIE Y PARALELO TAMBIÉN UNA COMBINACIÓN DE ESTOS LLAMADA CONEXIÓN MIXTA.

7. Los circuitos anteriores se simbolizan así:
INTERRUPTOR
R1 R2
V
INTERRUPTOR
R1
V
R2
R3
INTERRUPTOR
R1
V
R2
R3

8. En los CIRCUITOS SERIE varia la caída de potencial (voltaje) en cada resistencia, la intensidad circulante es la misma.
En los CIRCUITOS PARALELOS varia la intensidad, ya que se sub-divide para cada resistencia, la caída de potencial (voltaje) es la misma.

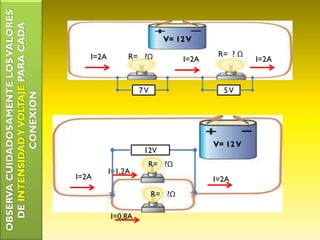

9. I=2A
I=2A
I=2A
V= 12 V
7 V
5 V
R= ?Ω
R= ? Ω
I=2A
I=2A
I=1,2A
I=0,8A
12V
V= 12 V
R= ?Ω
R= ?Ω OBSERVA CUIDADOSAMENTE LOS VALORES DE INTENSIDAD Y VOLTAJE PARA CADA CONEXION

10. PARA FINALIZAR TE INVITO A CALCULAR LA RESISTENCIA de CADA CIRCUITO ANTERIOR
NO OLVIDES QUE MANIPULAR 220 V
O CORRIENTES ELEVADAS PUEDE CAUSAR SHOCK ELECTRICO Y HASTA LA MUERTE
