Este documento describe la inspección visual como una técnica de inspección superficial de ensayos no destructivos. Explica que la inspección visual utiliza la vista para evaluar la conformidad de un material, pieza o producto sin dañarlo. Se usa para inspeccionar superficies expuestas u objetos transparentes. Aunque requiere poco entrenamiento y equipo, solo puede evaluar condiciones superficiales y necesita buena iluminación y acceso a la superficie a inspeccionar.

1. www.stsas-ecu.com
NDT – Técnicas de Inspección Superficial
INSPECCIÓN VISUAL NDT
Henry Zerpa Santos
Líder ISO-45001
Rigs Inspector

2. www.stsas-ecu.com
Inspección Visual / Introducción

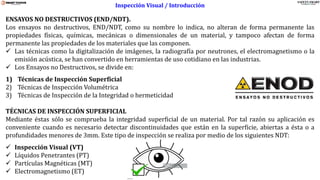

ENSAYOS NO DESTRUCTIVOS (END/NDT).
Los ensayos no destructivos, END/NDT, como su nombre lo indica, no alteran de forma permanente las
propiedades físicas, químicas, mecánicas o dimensionales de un material, y tampoco afectan de forma
permanente las propiedades de los materiales que las componen.
✓ Las técnicas como la digitalización de imágenes, la radiografía por neutrones, el electromagnetismo o la
emisión acústica, se han convertido en herramientas de uso cotidiano en las industrias.
✓ Los Ensayos no Destructivos, se divide en:
1) Técnicas de Inspección Superficial
2) Técnicas de Inspección Volumétrica
3) Técnicas de Inspección de la Integridad o hermeticidad
TÉCNICAS DE INSPECCIÓN SUPERFICIAL
Mediante éstas sólo se comprueba la integridad superficial de un material. Por tal razón su aplicación es
conveniente cuando es necesario detectar discontinuidades que están en la superficie, abiertas a ésta o a
profundidades menores de 3mm. Este tipo de inspección se realiza por medio de los siguientes NDT:
✓ Inspección Visual (VT)
✓ Líquidos Penetrantes (PT)
✓ Partículas Magnéticas (MT)
✓ Electromagnetismo (ET)

3. www.stsas-ecu.com

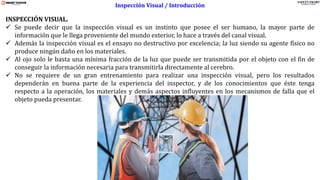

INSPECCIÓN VISUAL.
✓ Se puede decir que la inspección visual es un instinto que posee el ser humano, la mayor parte de
información que le llega proveniente del mundo exterior, lo hace a través del canal visual.
✓ Además la inspección visual es el ensayo no destructivo por excelencia; la luz siendo su agente físico no
produce ningún daño en los materiales.
✓ Al ojo solo le basta una mínima fracción de la luz que puede ser transmitida por el objeto con el fin de
conseguir la información necesaria para transmitirla directamente al cerebro.
✓ No se requiere de un gran entrenamiento para realizar una inspección visual, pero los resultados
dependerán en buena parte de la experiencia del inspector, y de los conocimientos que éste tenga
respecto a la operación, los materiales y demás aspectos influyentes en los mecanismos de falla que el
objeto pueda presentar.
Inspección Visual / Introducción

4. www.stsas-ecu.com

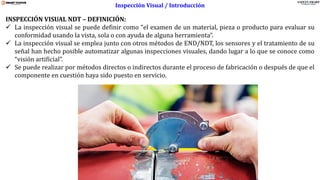

INSPECCIÓN VISUAL NDT – DEFINICIÓN:
✓ La inspección visual se puede definir como “el examen de un material, pieza o producto para evaluar su
conformidad usando la vista, sola o con ayuda de alguna herramienta”.
✓ La inspección visual se emplea junto con otros métodos de END/NDT, los sensores y el tratamiento de su
señal han hecho posible automatizar algunas inspecciones visuales, dando lugar a lo que se conoce como
“visión artificial”.
✓ Se puede realizar por métodos directos o indirectos durante el proceso de fabricación o después de que el
componente en cuestión haya sido puesto en servicio.
Inspección Visual / Introducción

5. www.stsas-ecu.com

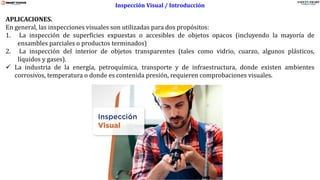

APLICACIONES.
En general, las inspecciones visuales son utilizadas para dos propósitos:
1. La inspección de superficies expuestas o accesibles de objetos opacos (incluyendo la mayoría de
ensambles parciales o productos terminados)
2. La inspección del interior de objetos transparentes (tales como vidrio, cuarzo, algunos plásticos,
líquidos y gases).
✓ La industria de la energía, petroquímica, transporte y de infraestructura, donde existen ambientes
corrosivos, temperatura o donde es contenida presión, requieren comprobaciones visuales.
Inspección Visual / Introducción

6. www.stsas-ecu.com
APLICACIÓN EN DETECCIÓN DE ANOMALÍAS.
✓ Anomalías superficiales tales como arañazos, exceso de rugosidad y áreas no cubiertas por la pintura o el
recubrimiento.
✓ Detección de fracturas, porosidad, corrosión y otro tipo de grietas.
✓ Comprobación de dimensiones.
✓ Detección de objetos extraños.
✓ Localización de componentes.
Inspección Visual / Introducción

7. www.stsas-ecu.com

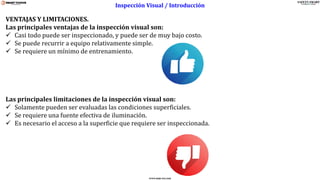

VENTAJAS Y LIMITACIONES.
Las principales ventajas de la inspección visual son:
✓ Casi todo puede ser inspeccionado, y puede ser de muy bajo costo.
✓ Se puede recurrir a equipo relativamente simple.
✓ Se requiere un mínimo de entrenamiento.
Las principales limitaciones de la inspección visual son:
✓ Solamente pueden ser evaluadas las condiciones superficiales.
✓ Se requiere una fuente efectiva de iluminación.
✓ Es necesario el acceso a la superficie que requiere ser inspeccionada.
Inspección Visual / Introducción
