El programa Compartel busca reducir la brecha tecnológica entre instituciones públicas y privadas mediante la ampliación del acceso a Internet de banda ancha en instituciones públicas como escuelas y hospitales. El programa instala antenas satelitales y equipos de red en las instituciones para proporcionar conectividad, y ofrece diferentes tipos de conexión dependiendo del número de computadoras y la velocidad requerida.

1. PROGRAMA COMPARTELPROGRAMA COMPARTEL

3. Disminuir la brecha tecnológica existente
entre las instituciones públicas y privadas del
país.

4. ¿QUE ES EL PROGRAMA¿QUE ES EL PROGRAMA
COMPARTEL BANDA ANCHA?COMPARTEL BANDA ANCHA?
“El Programa COMPARTEL de Conectividad en
Banda Ancha para Instituciones Públicas, está
orientado a fomentar el uso generalizado de las
tecnologías de información y comunicaciones en
los procesos de enseñanza – aprendizaje de los
Establecimientos Educativos Públicos, mediante
la ampliación de oportunidades para el acceso y
utilización de tecnologías en las Instituciones
Públicas “

5. Esquema de Conexión
Compartel

6. ANTENA

7. REFLECTOR PARABÓLICO
Este es un elemento circular o
elíptico de varios metros que tiene
como principal propiedad concertar
las señales recibidas en un solo
punto, llamado punto focal.

8. El Mástil
Se usa para soportar el
ensamble del canister y el
reflector parabólico y para fijar
este ensamble a la pared o piso.

9. CANISTER
Este elemento hace las veces de
“articulador” entre el mástil y el
reflector parabólico ayudándolo a
fijar y ajustando los niveles de
elevación y azimut (ángulos en el
cual se debe ubicar la antena para
que este en “vista directa” con el
satélite )

10. UNIDAD DE ELECTRONICA
Es la encargada de recibir las
ondas electromagnéticas
concentradas por el reflector
parabólico y de enviar al
módems satelital cuando esta
recibiendo señal.

11. GABINETE
1- UPS
2- Modem
3- Patch panel
4- Switch
5- Servidor o proxy

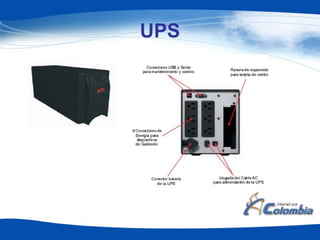

12. UPS

13. MODEM.
Es el dispositivo encargado de
procesar la señal de internet
proveniente de la Antena
Satelital, a través del cable
coaxial

14. PATCH PANEL
Es el elemento encargado
de recibir todos los cables
de cableado estructurado.
Sirve como un organizador
de las conexiones de la
red,

15. SWITCH
Es el elemento que distribuye
el trafico de la red LAN.
Este dispositivo permite
interconectar los diferentes
computadores de la red
existente en la institución con el
servidor, así permite el acceso
Internet

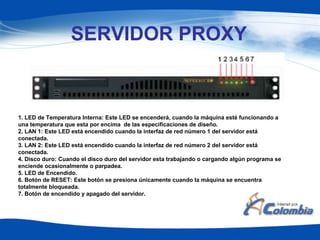

16. 1. LED de Temperatura Interna: Este LED se encenderá, cuando la máquina esté funcionando a
una temperatura que esta por encima de las especificaciones de diseño.
2. LAN 1: Este LED está encendido cuando la interfaz de red número 1 del servidor está
conectada.
3. LAN 2: Este LED está encendido cuando la interfaz de red número 2 del servidor está
conectada.
4. Disco duro: Cuando el disco duro del servidor esta trabajando o cargando algún programa se
enciende ocasionalmente o parpadea.
5. LED de Encendido.
6. Botón de RESET: Este botón se presiona únicamente cuando la máquina se encuentra
totalmente bloqueada.
7. Botón de encendido y apagado del servidor.
SERVIDOR PROXY

18. TIPO DE CONECTIVIDADTIPO DE CONECTIVIDAD
Las instituciones podría continuar con las
condiciones del Tipo de Conectividad
asignado por el Programa Compartel o,
contratar un nuevo tipo de conectividad para
optimizar el rendimiento en los procesos
administrativos internos, mejorando el canal
de navegación.

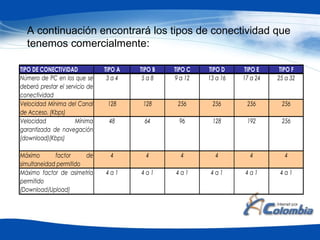

19. A continuación encontrará los tipos de conectividad que
tenemos comercialmente:
TIPO DE CONECTIVIDAD TIPO A TIPO B TIPO C TIPO D TIPO E TIPO F
Número de PC en los que se
deberá prestar el servicio de
conectividad
3 a 4 5 a 8 9 a 12 13 a 16 17 a 24 25 a 32
Velocidad Mínima del Canal
de Acceso. (Kbps)
128 128 256 256 256 256
Velocidad Mínima
garantizada de navegación
(download)(Kbps)
48 64 96 128 192 256
Máximo factor de
simultaneidad permitido
4 4 4 4 4 4
Máximo factor de asimetría
permitido
(Download/Upload)
4 a 1 4 a 1 4 a 1 4 a 1 4 a 1 4 a 1

20. Las tarifas vigentes para la prestación del servicio por
tipo de conectividad son las siguientes:

21. Modalidad de explotación
permitidas
• Esta prohibido que los propietarios de los bienes entreguen
dinero a las empresas encargadas de la instalación de los equipos.
• Esta prohibición no se extiende hacia los casos en que las
Instituciones Públicas beneficiadas con el presente programa
contraten servicios adicionales con el Operador encargado.

22. El programa Compartel de Banda Ancha busca llevar Internet
a instituciones públicas de los sectores educativo, de la salud,
del gobierno y militar.
Instituciones apropiarse de las últimas tecnologías de Internet.
