1. VIDRIOS Y SUS DERIVADOS
Tecnologías 1 – 2020 – ARQUITECTO MAZZITELLI – fadau – UNIVERSIDAD DE MORÓN

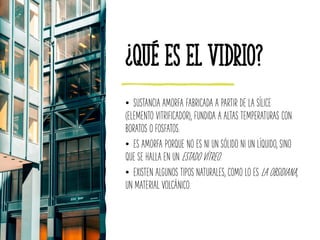

2. ¿Qué es el Vidrio?
• SUSTANCIA AMORFA FABRICADA A PARTIR DE LA SÍLICE
(ELEMENTO VITRIFICADOR), FUNDIDA A ALTAS TEMPERATURAS CON
BORATOS O FOSFATOS.
• ES AMORFA PORQUE NO ES NI UN SÓLIDO NI UN LÍQUIDO, SINO
QUE SE HALLA EN UN ESTADO VÍTREO.
• EXISTEN ALGUNOS TIPOS NATURALES, COMO LO ES LA OBSIDIANA,
UN MATERIAL VOLCÁNICO.

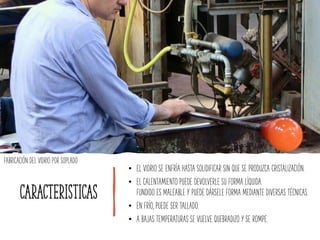

3. caracteristicas
• EL VIDRIO SE ENFRÍA HASTA SOLIDIFICAR SIN QUE SE PRODUZCA CRISTALIZACIÓN.
• EL CALENTAMIENTO PUEDE DEVOLVERLE SU FORMA LÍQUIDA.
FUNDIDO ES MALEABLE Y PUEDE DÁRSELE FORMA MEDIANTE DIVERSAS TÉCNICAS.
• EN FRÍO, PUEDE SER TALLADO.
• A BAJAS TEMPERATURAS SE VUELVE QUEBRADIZO Y SE ROMPE.
FABRICACIÓN DEL VIDRIO POR SOPLADO

4. Composición del
Vidrio
• EL INGREDIENTE PRINCIPAL DEL VIDRIO ES LA SÍLICE, (OBTENIDA A PARTIR DE ARENA,
PEDERNAL O CUARZO) QUE DEBE SER FUNDIDA A MUY ELEVADAS TEMPERATURAS.
• EN LA MAYORÍA DE LOS VIDRIOS, LA SÍLICE SE COMBINA CON OTRAS MATERIAS
PRIMAS EN DISTINTAS PROPORCIONES, PARA DISMINUIR EL PUNTO DE FUSIÓN Y LA
VISCOSIDAD O PARA PROPORCIONAR AL VIDRIO DETERMINADAS PROPIEDADES FÍSICAS.

5. EL VIDRIO MÁS UTILIZADO ACTUALMENTE EN NUESTRO MEDIO ES EL LLAMADO “FLOAT” O FLOTADO”. ES UN VIDRIO SÍLICO-
SÓDICO-CALCÁREO,CUYOS PRINCIPALES COMPONENTES SON:
Anhídrido de silicio --- 75%
Oxido de sodio --- 12%
Oxido de cal --- 12%
Varios / otros minerales --- 1%

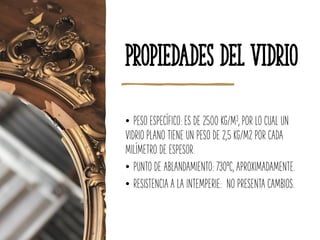

6. Propiedades del Vidrio
• PESO ESPECÍFICO: ES DE 2500 KG/M3, POR LO CUAL UN
VIDRIO PLANO TIENE UN PESO DE 2,5 KG/M2 POR CADA
MILÍMETRO DE ESPESOR.
• PUNTO DE ABLANDAMIENTO: 730ºC, APROXIMADAMENTE.
• RESISTENCIA A LA INTEMPERIE: NO PRESENTA CAMBIOS.

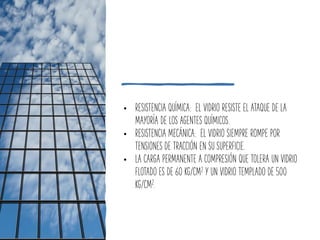

7. • RESISTENCIA QUÍMICA: EL VIDRIO RESISTE EL ATAQUE DE LA
MAYORÍA DE LOS AGENTES QUÍMICOS.
• RESISTENCIA MECÁNICA: EL VIDRIO SIEMPRE ROMPE POR
TENSIONES DE TRACCIÓN EN SU SUPERFICIE.
• LA CARGA PERMANENTE A COMPRESIÓN QUE TOLERA UN VIDRIO
FLOTADO ES DE 60 KG/CM2 Y UN VIDRIO TEMPLADO DE 500
KG/CM2.

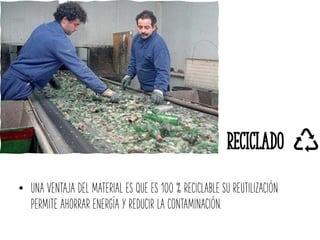

8. Reciclado
• UNA VENTAJA DEL MATERIAL ES QUE ES 100 % RECICLABLE SU REUTILIZACIÓN
PERMITE AHORRAR ENERGÍA Y REDUCIR LA CONTAMINACIÓN.

9. Métodos de
fabricación

10. ACTUALMENTE HAY DOS MÉTODOS PRIMARIOS DE FABRICAR
RECIPIENTES DE VIDRIO:
• EL MÉTODO DE SOPLADO UTILIZADO SOLO PARA ENVASES
DE CUELLO ESTRECHO
• EL MÉTODO DE PRENSADO Y SOPLADO UTILIZADO PARA
TARROS Y RECIPIENTES DE FORMA CÓNICA.
EN AMBOS MÉTODOS, UN FLUJO DE VIDRIO FUNDIDO A SU
TEMPERATURA PLÁSTICA (1.050–1.200 °C), ES CORTADO CON
UNA HOJA DE CIZALLAMIENTO PARA FORMAR UN CILINDRO
SÓLIDO DE VIDRIO, DENOMINADO UNA "GOTA" (GOB EN INGLÉS),
CON EL PESO PREDETERMINADO NECESARIO PARA HACER UNA
BOTELLA. AMBOS PROCESOS SE INICIAN CON LA GOTA EN
DESCENDIENDO POR GRAVEDAD, GUIADA A TRAVÉS DE
ALIMENTADORES Y TOLVAS A LOS PRE-MOLDES DE SOPLADO O
PRENSADO SEGÚN EL MÉTODO, CUYAS DOS MITADES ESTÁN
CERRADAS Y SE SELLAN POR ARRIBA MEDIANTE UN
SEPARADOR.

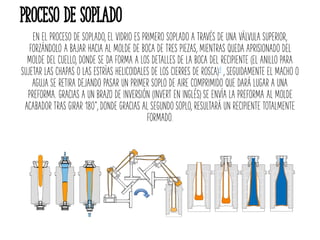

11. EN EL PROCESO DE SOPLADO, EL VIDRIO ES PRIMERO SOPLADO A TRAVÉS DE UNA VÁLVULA SUPERIOR,
FORZÁNDOLO A BAJAR HACIA AL MOLDE DE BOCA DE TRES PIEZAS, MIENTRAS QUEDA APRISIONADO DEL
MOLDE DEL CUELLO, DONDE SE DA FORMA A LOS DETALLES DE LA BOCA DEL RECIPIENTE (EL ANILLO PARA
SUJETAR LAS CHAPAS O LAS ESTRÍAS HELICOIDALES DE LOS CIERRES DE ROSCA)4 , SEGUIDAMENTE EL MACHO O
AGUJA SE RETIRA DEJANDO PASAR UN PRIMER SOPLO DE AIRE COMPRIMIDO QUE DARÁ LUGAR A UNA
PREFORMA. GRACIAS A UN BRAZO DE INVERSIÓN (INVERT EN INGLÉS) SE ENVÍA LA PREFORMA AL MOLDE
ACABADOR TRAS GIRAR 180°, DONDE GRACIAS AL SEGUNDO SOPLO, RESULTARÁ UN RECIPIENTE TOTALMENTE
FORMADO.
PROCESO DE SOPLADO

12. VIDRIO SOPLADO (video)

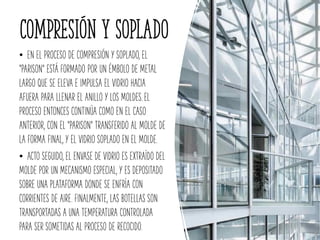

13. Compresión y soplado
• EN EL PROCESO DE COMPRESIÓN Y SOPLADO, EL
"PARISON" ESTÁ FORMADO POR UN ÉMBOLO DE METAL
LARGO QUE SE ELEVA E IMPULSA EL VIDRIO HACIA
AFUERA PARA LLENAR EL ANILLO Y LOS MOLDES.EL
PROCESO ENTONCES CONTINÚA COMO EN EL CASO
ANTERIOR, CON EL "PARISON" TRANSFERIDO AL MOLDE DE
LA FORMA FINAL, Y EL VIDRIO SOPLADO EN EL MOLDE.
• ACTO SEGUIDO, EL ENVASE DE VIDRIO ES EXTRAÍDO DEL
MOLDE POR UN MECANISMO ESPECIAL, Y ES DEPOSITADO
SOBRE UNA PLATAFORMA DONDE SE ENFRÍA CON
CORRIENTES DE AIRE. FINALMENTE, LAS BOTELLAS SON
TRANSPORTADAS A UNA TEMPERATURA CONTROLADA
PARA SER SOMETIDAS AL PROCESO DE RECOCIDO.

14. TIPOS DE VIDRIOS

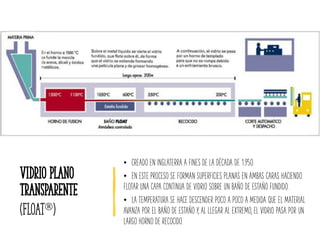

15. Vidrio Plano
Transparente
(Float)
• CREADO EN INGLATERRA A FINES DE LA DÉCADA DE 1.950.
• EN ESTE PROCESO SE FORMAN SUPERFICIES PLANAS EN AMBAS CARAS HACIENDO
FLOTAR UNA CAPA CONTINUA DE VIDRIO SOBRE UN BAÑO DE ESTAÑO FUNDIDO.
• LA TEMPERATURA SE HACE DESCENDER POCO A POCO A MEDIDA QUE EL MATERIAL
AVANZA POR EL BAÑO DE ESTAÑO Y, AL LLEGAR AL EXTREMO, EL VIDRIO PASA POR UN
LARGO HORNO DE RECOCIDO.

16. • EL VIDRIO PLANO OBTENIDO POR ESTE MÉTODO, ES DE MÁXIMA CALIDAD, SIN IMPERFECCIONES. SUS CARAS SON PARALELAS Y PULIDAS
A FUEGO (SIN DISTORSIONES ÓPTICAS). LOS VIDRIOS TRANSPARENTES OBTENIDOS POR ESTE PROCESO, SON TÉCNICAMENTE CRISTALES.
• LOS ANTIGUOS VIDRIOS PLANOS NO TENÍAN SUS CARAS PERFECTAMENTE LISAS Y PARALELAS. SE TRANSFORMABAN EN CRISTALES
LUEGO DE UN PULIDO ESPECIAL.
• PERMITE EL PASAJE DE LUZ Y VISION SIN DEFORMACION.
VOLKSWAGEN ARGENTINA, GRAL PACHECO, PCIA. BS.AS.

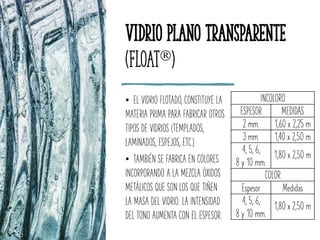

17. Vidrio Plano Transparente
(Float)
• EL VIDRIO FLOTADO, CONSTITUYE LA
MATERIA PRIMA PARA FABRICAR OTROS
TIPOS DE VIDRIOS (TEMPLADOS,
LAMINADOS, ESPEJOS, ETC.).
• TAMBIÉN SE FABRICA EN COLORES
INCORPORANDO A LA MEZCLA ÓXIDOS
METÁLICOS QUE SON LOS QUE TIÑEN
LA MASA DEL VIDRIO. LA INTENSIDAD
DEL TONO AUMENTA CON EL ESPESOR.
INCOLORO
ESPESOR MEDIDAS
2 mm. 1,60 x 2,25 m
3 mm. 1,40 x 2,50 m
4, 5, 6,
8 y 10 mm.
1,80 x 2,50 m
COLOR
Espesor Medidas
4, 5, 6,
8 y 10 mm.
1,80 x 2,50 m

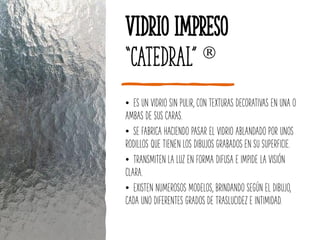

18. Vidrio Impreso
“Catedral” 
• ES UN VIDRIO SIN PULIR, CON TEXTURAS DECORATIVAS EN UNA O
AMBAS DE SUS CARAS.
• SE FABRICA HACIENDO PASAR EL VIDRIO ABLANDADO POR UNOS
RODILLOS QUE TIENEN LOS DIBUJOS GRABADOS EN SU SUPERFICIE.
• TRANSMITEN LA LUZ EN FORMA DIFUSA E IMPIDE LA VISIÓN
CLARA.
• EXISTEN NUMEROSOS MODELOS, BRINDANDO SEGÚN EL DIBUJO,
CADA UNO DIFERENTES GRADOS DE TRASLUCIDEZ E INTIMIDAD.

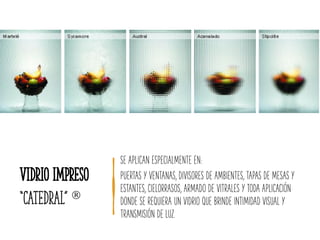

19. Vidrio Impreso
“Catedral” 

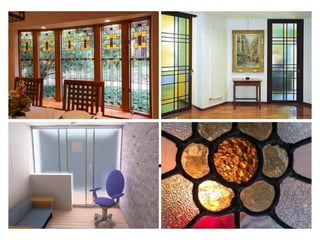

SE APLICAN ESPECIALMENTE EN:
PUERTAS Y VENTANAS, DIVISORES DE AMBIENTES, TAPAS DE MESAS Y
ESTANTES, CIELORRASOS, ARMADO DE VITRALES Y TODA APLICACIÓN
DONDE SE REQUIERA UN VIDRIO QUE BRINDE INTIMIDAD VISUAL Y
TRANSMISIÓN DE LUZ.

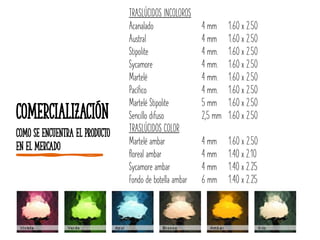

20. Comercialización
Como se encuentra el producto
en el mercado
TRASLÚCIDOS INCOLOROS
Acanalado
Austral
Stipolite
Sycamore
Martelé
Pacífico
Martelé Stipolite
Sencillo difuso
TRASLÚCIDOS COLOR
Martelé ambar
floreal ambar
Sycamore ambar
Fondo de botella ambar
4 mm
4 mm
4 mm.
4 mm.
4 mm.
4 mm.
5 mm
2,5 mm
4 mm
4 mm
4 mm
6 mm
1.60 x 2.50
1.60 x 2.50
1.60 x 2.50
1.60 x 2.50
1.60 x 2.50
1.60 x 2.50
1.60 x 2.50
1.60 x 2.50
1.60 x 2.50
1.40 x 2.10
1.40 x 2.25
1.40 x 2.25

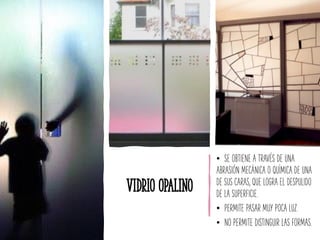

22. Vidrio Opalino
• SE OBTIENE A TRAVÉS DE UNA
ABRASIÓN MECÁNICA O QUÍMICA DE UNA
DE SUS CARAS, QUE LOGRA EL DESPULIDO
DE LA SUPERFICIE.
• PERMITE PASAR MUY POCA LUZ.
• NO PERMITE DISTINGUIR LAS FORMAS.

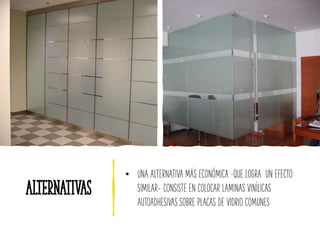

23. alternativas
• UNA ALTERNATIVA MÁS ECONÓMICA –QUE LOGRA UN EFECTO
SIMILAR- CONSISTE EN COLOCAR LAMINAS VINÍLICAS
AUTOADHESIVAS SOBRE PLACAS DE VIDRIO COMUNES

24. Vidrios actinicos
y no actinicos
• ACTÍNICOS: PERMEABILIDAD A LOS
RAYOS ULTRAVIOLETAS. IDEAL PARA
PROTEGER NATATORIOS (PERMITE EL
BRONCEADO DE LA PIEL)
• NO ACTÍNICOS: NO PASA LOS
ULTRAVIOLETAS. IDEAL PARA
VIDRIERAS DE EXPOSICIÓN DE
PRODUCTOS (EVITAN LA
DECOLORACIÓN Y EL DETERIORO
SUPERFICIAL).

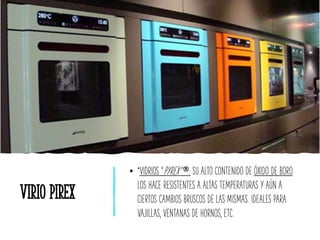

25. Virio pirex
• *VIDRIOS “PYREX” : SU ALTO CONTENIDO DE ÓXIDO DE BORO
LOS HACE RESISTENTES A ALTAS TEMPERATURAS Y AÚN A
CIERTOS CAMBIOS BRUSCOS DE LAS MISMAS. IDEALES PARA
VAJILLAS, VENTANAS DE HORNOS, ETC.

26. Vidrios de seguridad

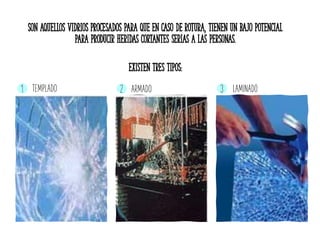

27. SON AQUELLOS VIDRIOS PROCESADOS PARA QUE EN CASO DE ROTURA, TIENEN UN BAJO POTENCIAL
PARA PRODUCIR HERIDAS CORTANTES SERIAS A LAS PERSONAS.
EXISTEN TRES TIPOS:
1 2 3TEMPLADO LAMINADOARMADO

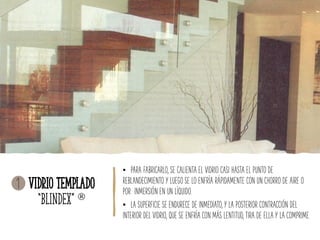

28. Vidrio Templado
“Blindex” 
• PARA FABRICARLO, SE CALIENTA EL VIDRIO CASI HASTA EL PUNTO DE
REBLANDECIMIENTO Y LUEGO SE LO ENFRÍA RÁPIDAMENTE CON UN CHORRO DE AIRE O
POR INMERSIÓN EN UN LÍQUIDO.
• LA SUPERFICIE SE ENDURECE DE INMEDIATO, Y LA POSTERIOR CONTRACCIÓN DEL
INTERIOR DEL VIDRIO, QUE SE ENFRÍA CON MÁS LENTITUD, TIRA DE ELLA Y LA COMPRIME.
1

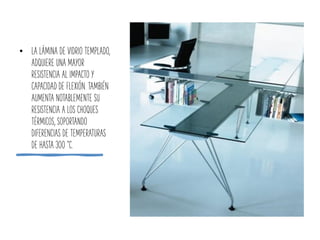

29. • LA LÁMINA DE VIDRIO TEMPLADO,
ADQUIERE UNA MAYOR
RESISTENCIA AL IMPACTO Y
CAPACIDAD DE FLEXIÓN. TAMBIÉN
AUMENTA NOTABLEMENTE SU
RESISTENCIA A LOS CHOQUES
TÉRMICOS, SOPORTANDO
DIFERENCIAS DE TEMPERATURAS
DE HASTA 300 °C.

30. • TIENE UNA RESISTENCIA MECANICA
DE 4 A 5 VECES MAYOR QUE EL
FLOAT
• RESISTE HASTA MAS DE 6VECES SU
PROPIO PESO (ULTIMA FOTO-VIDRIO
DE 6mm)

31. • EN CASO DE PRODUCIRSE LA ROTURA DE UN VIDRIO TEMPLADO, ÉSTE FORMARÁ PEQUEÑOS FRAGMENTOS
DE PESO REDUCIDO, SIN BORDES CORTANTES.

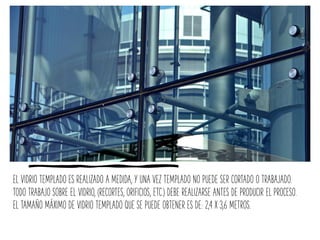

32. EL VIDRIO TEMPLADO ES REALIZADO A MEDIDA, Y UNA VEZ TEMPLADO NO PUEDE SER CORTADO O TRABAJADO.
TODO TRABAJO SOBRE EL VIDRIO, (RECORTES, ORIFICIOS, ETC.) DEBE REALIZARSE ANTES DE PRODUCIR EL PROCESO.
EL TAMAÑO MÁXIMO DE VIDRIO TEMPLADO QUE SE PUEDE OBTENER ES DE: 2,4 X 3,6 METROS.

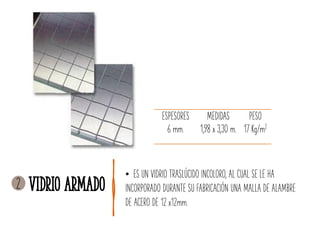

37. • ES UN VIDRIO TRASLÚCIDO INCOLORO, AL CUAL SE LE HA
INCORPORADO DURANTE SU FABRICACIÓN UNA MALLA DE ALAMBRE
DE ACERO DE 12 x12mm.
ESPESORES MEDIDAS PESO
6 mm. 1,98 x 3,30 m. 17 Kg/m2
Vidrio armado2

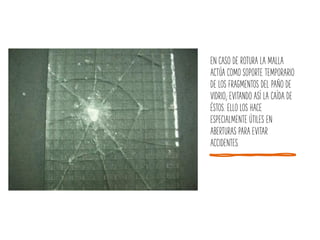

38. EN CASO DE ROTURA LA MALLA
ACTÚA COMO SOPORTE TEMPORARIO
DE LOS FRAGMENTOS DEL PAÑO DE
VIDRIO; EVITANDO ASÍ LA CAÍDA DE
ÉSTOS. ELLO LOS HACE
ESPECIALMENTE ÚTILES EN
ABERTURAS PARA EVITAR
ACCIDENTES.

39. • UNA DE LAS CARACTERÍSTICAS MÁS SIGNIFICATIVAS DEL VIDRIO
ARMADO, ES QUE PERMITE RETARDAR LA PROPAGACIÓN DEL
FUEGO EN ABERTURAS; PUES AÚN DESPUÉS DE ROTO, SUS
TROZOS (MANTENIDOS EN SU LUGAR POR LA MALLA) SE
DILATAN RESELLANDO LAS ABERTURAS QUE QUEDARON ENTRE
LOS FRAGMENTOS AL PASO DEL AIRE.
• CUMPLE CON LO ESPECIFICADO POR LA NORMA IRAM 12.569,
RESISTIENDO A LA ACCIÓN DEL FUEGO ENTRE 60 Y 120
MINUTOS, SEGÚN EL TIPO.

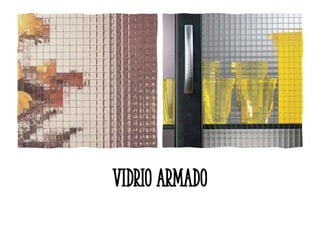

40. Vidrio Armado

41. • COMPUESTO POR DOS HOJAS DE VIDRIO UNIDAS
ENTRE SÍ MEDIANTE LA INTERPOSICIÓN DE UNA O
MÁS LÁMINAS DE POLIVINIL DE BUTIRAL (PVB),
APLICADAS CON CALOR Y PRESIÓN.
• LA LÁMINA DE PVB, HACE QUE EN CASO DE ROTURA,
LOS TROZOS DE VIDRIO QUEDEN ADHERIDOS A ELLA,
MANTENIENDO LA INTEGRIDAD FÍSICA DEL PAÑO Y
SUS FUNCIONES DE CERRAMIENTO.
• EL ESPESOR DEL PVB ESTÁNDAR ES DE 0,38 mm,
PUDIÉNDOSE REALIZAR A PEDIDO CON ESPESORES DE
HASTA 1,52 mm
Vidrio LAMINADO3

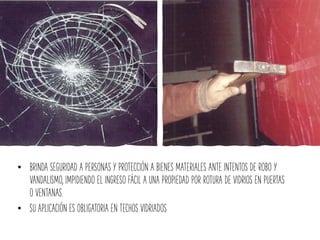

42. • BRINDA SEGURIDAD A PERSONAS Y PROTECCIÓN A BIENES MATERIALES ANTE INTENTOS DE ROBO Y
VANDALISMO, IMPIDIENDO EL INGRESO FÁCIL A UNA PROPIEDAD POR ROTURA DE VIDRIOS EN PUERTAS
O VENTANAS.
• SU APLICACIÓN ES OBLIGATORIA EN TECHOS VIDRIADOS

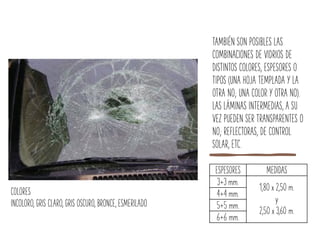

43. TAMBIÉN SON POSIBLES LAS
COMBINACIONES DE VIDRIOS DE
DISTINTOS COLORES, ESPESORES O
TIPOS (UNA HOJA TEMPLADA Y LA
OTRA NO; UNA COLOR Y OTRA NO).
LAS LÁMINAS INTERMEDIAS, A SU
VEZ PUEDEN SER TRANSPARENTES O
NO; REFLECTORAS, DE CONTROL
SOLAR, ETC.
ESPESORES MEDIDAS
3+3 mm.
1,80 x 2,50 m.
y
2,50 x 3,60 m.
4+4 mm.
5+5 mm.
6+6 mm.
COLORES
INCOLORO, GRIS CLARO, GRIS OSCURO, BRONCE, ESMERILADO

44. Otros Productos
Derivados del Vidrio

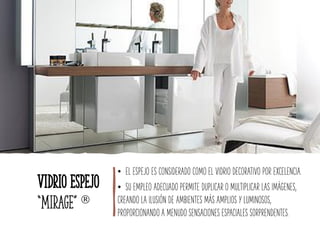

45. Vidrio Espejo
“Mirage” 
• EL ESPEJO ES CONSIDERADO COMO EL VIDRIO DECORATIVO POR EXCELENCIA.
• SU EMPLEO ADECUADO PERMITE DUPLICAR O MULTIPLICAR LAS IMÁGENES,
CREANDO LA ILUSIÓN DE AMBIENTES MÁS AMPLIOS Y LUMINOSOS,
PROPORCIONANDO A MENUDO SENSACIONES ESPACIALES SORPRENDENTES.

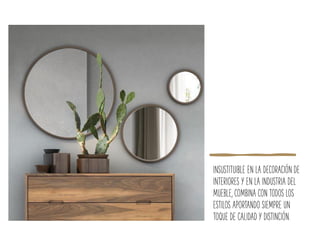

46. INSUSTITUIBLE EN LA DECORACIÓN DE
INTERIORES Y EN LA INDUSTRIA DEL
MUEBLE, COMBINA CON TODOS LOS
ESTILOS APORTANDO SIEMPRE UN
TOQUE DE CALIDAD Y DISTINCIÓN.

47. ELEMENTOS COMPONENTES:
A) UN CRISTAL FLOTADO (LIBRE DE DISTORSIÓN).
B) SOLUCIÓN SENSIBILIZANTE (ACTÚA COMO MEJORADORA DE
ADHERENCIA).
C) PELÍCULA DE PLATA METÁLICA (ACTÚA COMO
REFLECTANTE).
D) SOLUCIÓN DE COBRE (ACTÚA COMO PROTECCIÓN Y
SACRIFICIO DE LA PLATA)
E) CAPA DE PINTURA ANTICORROSIVA(PROTEGE LAS PELÍCULAS
METÁLICAS DE COBRE Y PLATA).
F) CAPA DE PINTURA PROTECTORA (PROTEGE AL CONJUNTO DE
LA HUMEDAD Y EL RAYADO).

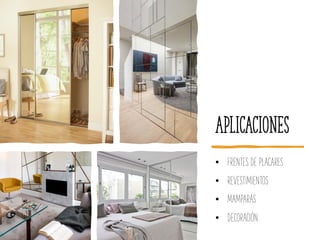

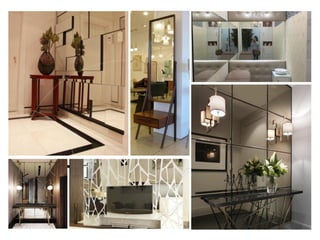

48. aplicaciones
• FRENTES DE PLACARES
• REVESTIMIENTOS
• MAMPARAS
• DECORACIÓN

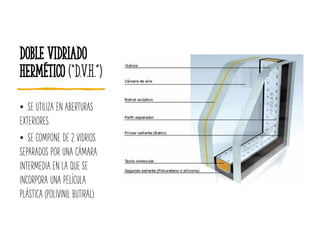

50. Doble Vidriado
Hermético (“D.V.H.”)
• SE UTILIZA EN ABERTURAS
EXTERIORES.
• SE COMPONE DE 2 VIDRIOS
SEPARADOS POR UNA CÁMARA
INTERMEDIA EN LA QUE SE
INCORPORA UNA PELÍCULA
PLÁSTICA (POLIVINIL BUTIRAL).

51. • LA CÁMARA DE AIRE AUMENTA LA AISLACIÓN ACÚSTICA Y
DUPLICA SU PODER DE AISLACIÓN AL PASO DEL CALOR.
• LA PELÍCULA REFLECTIVA PERMITE CONTROLAR EL INGRESO DE
LOS RAYOS SOLARES.

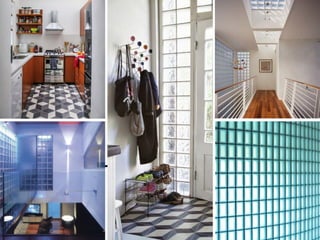

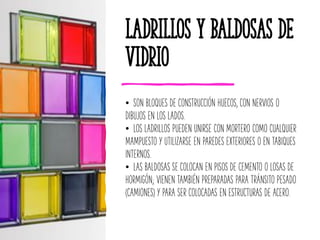

52. Ladrillos y Baldosas de
Vidrio
• SON BLOQUES DE CONSTRUCCIÓN HUECOS, CON NERVIOS O
DIBUJOS EN LOS LADOS.
• LOS LADRILLOS PUEDEN UNIRSE CON MORTERO COMO CUALQUIER
MAMPUESTO Y UTILIZARSE EN PAREDES EXTERIORES O EN TABIQUES
INTERNOS.
• LAS BALDOSAS SE COLOCAN EN PISOS DE CEMENTO O LOSAS DE
HORMIGÓN; VIENEN TAMBIÉN PREPARADAS PARA TRÁNSITO PESADO
(CAMIONES) Y PARA SER COLOCADAS EN ESTRUCTURAS DE ACERO.

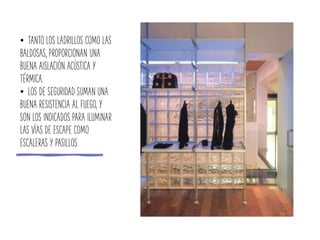

53. • TANTO LOS LADRILLOS COMO LAS
BALDOSAS, PROPORCIONAN UNA
BUENA AISLACIÓN ACÚSTICA Y
TÉRMICA.
• LOS DE SEGURIDAD SUMAN UNA
BUENA RESISTENCIA AL FUEGO, Y
SON LOS INDICADOS PARA ILUMINAR
LAS VÍAS DE ESCAPE COMO
ESCALERAS Y PASILLOS.

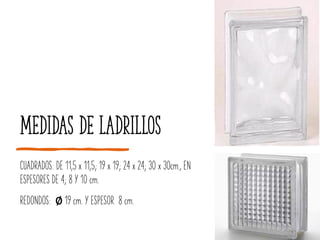

54. Medidas de ladrillos
CUADRADOS: DE 11,5 x 11,5; 19 x 19; 24 x 24; 30 x 30cm., EN
ESPESORES DE 4; 8 Y 10 cm.
REDONDOS: ∅ 19 cm. Y ESPESOR 8 cm.

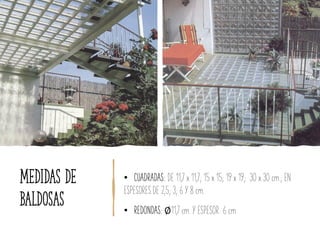

56. Medidas de
baldosas
• CUADRADAS: DE 11,7 x 11,7; 15 x 15; 19 x 19; 30 x 30 cm.; EN
ESPESORES DE 2,5; 3; 6 Y 8 cm.
• REDONDAS: ∅11,7 cm. Y ESPESOR 6 cm.

57. PARA ESTRUCTURAS DE HORMIGÓN ARMADO
PARA ESTRUCTURAS DE ACERO

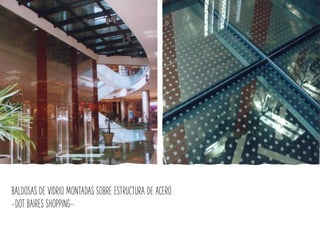

58. BALDOSAS DE VIDRIO MONTADAS SOBRE ESTRUCTURA DE ACERO
-DOT BAIRES SHOPPING-

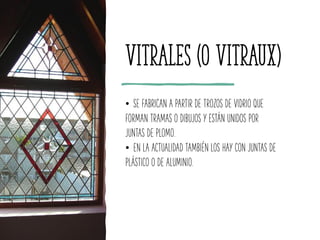

59. Vitrales (o vitraux)
• SE FABRICAN A PARTIR DE TROZOS DE VIDRIO QUE
FORMAN TRAMAS O DIBUJOS Y ESTÁN UNIDOS POR
JUNTAS DE PLOMO.
• EN LA ACTUALIDAD TAMBIÉN LOS HAY CON JUNTAS DE
PLÁSTICO O DE ALUMINIO.

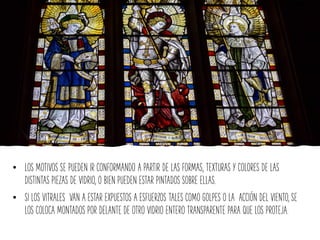

60. • LOS MOTIVOS SE PUEDEN IR CONFORMANDO A PARTIR DE LAS FORMAS, TEXTURAS Y COLORES DE LAS
DISTINTAS PIEZAS DE VIDRIO, O BIEN PUEDEN ESTAR PINTADOS SOBRE ELLAS.
• SI LOS VITRALES VAN A ESTAR EXPUESTOS A ESFUERZOS TALES COMO GOLPES O LA ACCIÓN DEL VIENTO, SE
LOS COLOCA MONTADOS POR DELANTE DE OTRO VIDRIO ENTERO TRANSPARENTE PARA QUE LOS PROTEJA.

61. Vitrales: TÉCNICAS DE ARMADO
• TRADICIONAL:
• Es el sistema que se aplica para fabricar ventanas, utilizando varillas de plomo.
• El vidrio se introduce en un canal que poseen las varillas y luego se estañan las uniones,
formando así el diseño deseado
• TIFFANY:
• Las piezas de vidrio se contornean con delgadas cintas de cobre, luego se presenta sobre
el diseño y se unen con una soldadura de estaño. Esta técnica permite realizar vidrieras
complejas y llenas de pequeños detalles.

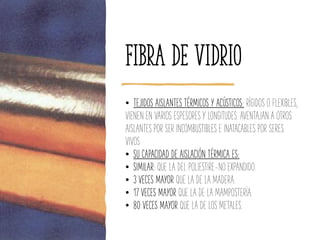

62. Fibra de vidrio
• TEJIDOS AISLANTES TÉRMICOS Y ACÚSTICOS: RÍGIDOS O FLEXIBLES,
VIENEN EN VARIOS ESPESORES Y LONGITUDES. AVENTAJAN A OTROS
AISLANTES POR SER INCOMBUSTIBLES E INATACABLES POR SERES
VIVOS
• SU CAPACIDAD DE AISLACIÓN TÉRMICA ES:
• SIMILAR: QUE LA DEL POLIESTIRE-NO EXPANDIDO.
• 3 VECES MAYOR QUE LA DE LA MADERA.
• 17 VECES MAYOR QUE LA DE LA MAMPOSTERÍA.
• 80 VECES MAYOR QUE LA DE LOS METALES.

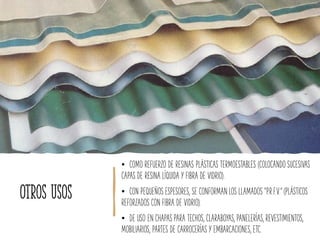

63. Otros usos
• COMO REFUERZO DE RESINAS PLÁSTICAS TERMOESTABLES (COLOCANDO SUCESIVAS
CAPAS DE RESINA LÍQUIDA Y FIBRA DE VIDRIO).
• CON PEQUEÑOS ESPESORES, SE CONFORMAN LOS LLAMADOS “P.R.F.V.” (PLÁSTICOS
REFORZADOS CON FIBRA DE VIDRIO).
• DE USO EN CHAPAS PARA TECHOS, CLARABOYAS, PANELERÍAS, REVESTIMIENTOS,
MOBILIARIOS, PARTES DE CARROCERÍAS Y EMBARCACIONES, ETC.

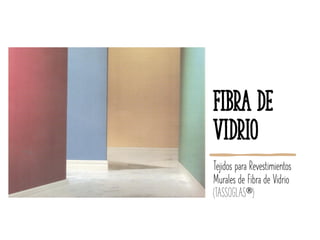

65. Fibra de
Vidrio
Tejidos para Revestimientos
Murales de Fibra de Vidrio
(TASSOGLAS)

66. • SE FABRICAN EN ROLLOS DE 50 m. x 1 m., CON DIVERSAS TRAMAS, PARA DAR TEXTURA A LAS
SUPERFICIES DE LOS MUROS ANTES DE PINTARLOS. SE ADHIEREN AL PARAMENTO DE LA PARED CON COLA
ESPECIAL Y SOBRE ELLOS DIRECTAMENTE SE APLICA LA PINTURA.

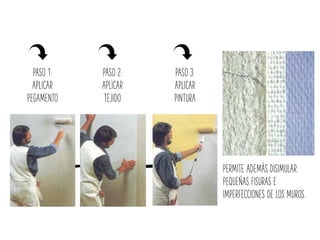

67. PERMITE ADEMÁS DISIMULAR
PEQUEÑAS FISURAS E
IMPERFECCIONES DE LOS MUROS.
PASO 1:
APLICAR
PEGAMENTO
PASO 2:
APLICAR
TEJIDO
PASO 3:
APLICAR
PINTURA

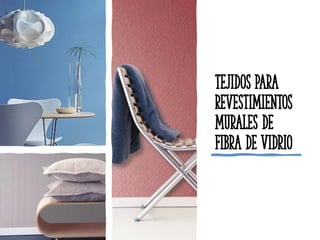

68. Tejidos para
Revestimientos
Murales de
Fibra de Vidrio

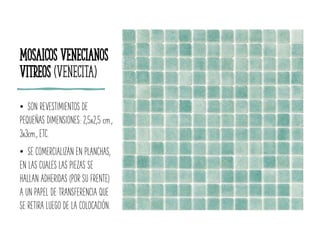

69. Mosaicos Venecianos
Vitreos (Venecita)
• SON REVESTIMIENTOS DE
PEQUEÑAS DIMENSIONES: 2,5x2,5 cm.,
3x3cm., ETC.
• SE COMERCIALIZAN EN PLANCHAS,
EN LAS CUALES LAS PIEZAS SE
HALLAN ADHERIDAS (POR SU FRENTE)
A UN PAPEL DE TRANSFERENCIA QUE
SE RETIRA LUEGO DE LA COLOCACIÓN.

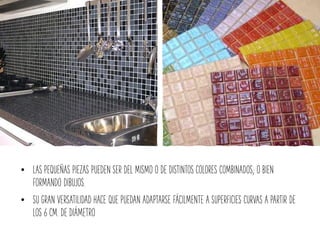

70. • LAS PEQUEÑAS PIEZAS PUEDEN SER DEL MISMO O DE DISTINTOS COLORES COMBINADOS; O BIEN
FORMANDO DIBUJOS.
• SU GRAN VERSATILIDAD HACE QUE PUEDAN ADAPTARSE FÁCILMENTE A SUPERFICIES CURVAS A PARTIR DE
LOS 6 CM. DE DIÁMETRO

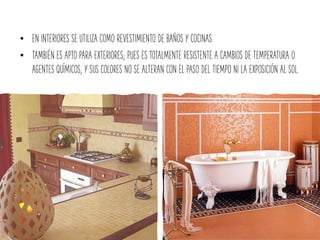

71. • EN INTERIORES SE UTILIZA COMO REVESTIMIENTO DE BAÑOS Y COCINAS
• TAMBIÉN ES APTO PARA EXTERIORES; PUES ES TOTALMENTE RESISTENTE A CAMBIOS DE TEMPERATURA O
AGENTES QUÍMICOS; Y SUS COLORES NO SE ALTERAN CON EL PASO DEL TIEMPO NI LA EXPOSICIÓN AL SOL.

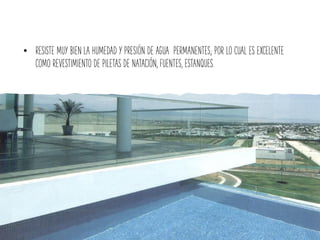

72. • RESISTE MUY BIEN LA HUMEDAD Y PRESIÓN DE AGUA PERMANENTES; POR LO CUAL ES EXCELENTE
COMO REVESTIMIENTO DE PILETAS DE NATACIÓN, FUENTES, ESTANQUES.

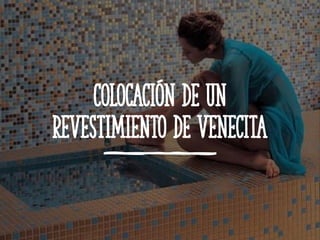

73. Colocación de un
Revestimiento de Venecita

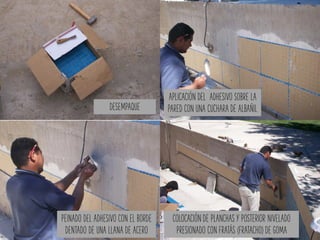

74. APLICACIÓN DEL ADHESIVO SOBRE LA
PARED CON UNA CUCHARA DE ALBAÑILDESEMPAQUE
PEINADO DEL ADHESIVO CON EL BORDE
DENTADO DE UNA LLANA DE ACERO
COLOCACIÓN DE PLANCHAS Y POSTERIOR NIVELADO
PRESIONADO CON FRATÁS (FRATACHO) DE GOMA

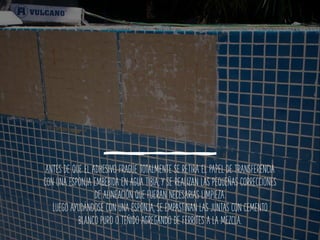

75. ANTES DE QUE EL ADHESIVO FRAGÜE TOTALMENTE SE RETIRA EL PAPEL DE TRANSFERENCIA
CON UNA ESPONJA EMBEBIDA EN AGUA TIBIA, Y SE REALIZAN LAS PEQUEÑAS CORRECCIONES
DE ALINEACIÓN QUE FUERAN NECESARIAS LIMPIEZA.
LUEGO AYUDÁNDOSE CON UNA ESPONJA, SE EMPASTINAN LAS JUNTAS CON CEMENTO
BLANCO PURO O TEÑIDO AGREGANDO DE FERRITES A LA MEZCLA.

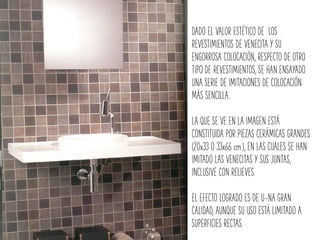

76. DADO EL VALOR ESTÉTICO DE LOS
REVESTIMIENTOS DE VENECITA Y SU
ENGORROSA COLOCACIÓN, RESPECTO DE OTRO
TIPO DE REVESTIMIENTOS, SE HAN ENSAYADO
UNA SERIE DE IMITACIONES DE COLOCACIÓN
MÁS SENCILLA.
LA QUE SE VE EN LA IMAGEN ESTÁ
CONSTITUIDA POR PIEZAS CERÁMICAS GRANDES
(20x33 O 33x66 cm.), EN LAS CUALES SE HAN
IMITADO LAS VENECITAS Y SUS JUNTAS,
INCLUSIVE CON RELIEVES.
EL EFECTO LOGRADO ES DE U-NA GRAN
CALIDAD, AUNQUE SU USO ESTÁ LIMITADO A
SUPERFICIES RECTAS.

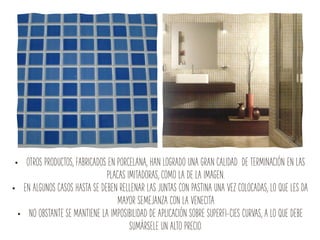

77. • OTROS PRODUCTOS, FABRICADOS EN PORCELANA, HAN LOGRADO UNA GRAN CALIDAD DE TERMINACIÓN EN LAS
PLACAS IMITADORAS, COMO LA DE LA IMAGEN.
• EN ALGUNOS CASOS HASTA SE DEBEN RELLENAR LAS JUNTAS CON PASTINA UNA VEZ COLOCADAS, LO QUE LES DA
MAYOR SEMEJANZA CON LA VENECITA
• NO OBSTANTE SE MANTIENE LA IMPOSIBILIDAD DE APLICACIÓN SOBRE SUPERFI-CIES CURVAS, A LO QUE DEBE
SUMÁRSELE UN ALTO PRECIO.

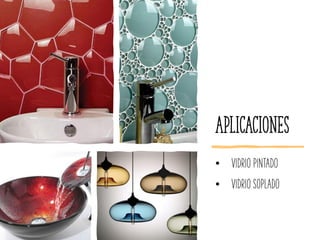

78. aplicaciones
• VIDRIO PINTADO
• VIDRIO SOPLADO

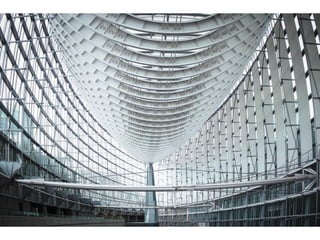

79. ARQUITECTURA

83. VIDRIOS Y SUS DERIVADOS
Tecnologías 1 – 2020 – ARQUITECTO MAZZITELLI – fadau – UNIVERSIDAD DE MORÓN
