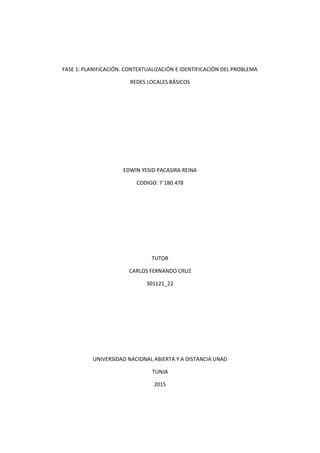

1. FASE 1: PLANIFICACIÓN. CONTEXTUALIZACIÓN E IDENTIFICACIÓN DEL PROBLEMA
REDES LOCALES BÁSICOS
EDWIN YESID PACASIRA REINA
CODIGO: 7´180.478
TUTOR
CARLOS FERNANDO CRUZ
301121_22
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD
TUNJA
2015

2. INTRODUCCION
En esta actividad desarrollaremos un breve paso por los temas que se abordaran en la primera
unidad, para lo cual tomaremos algunas definiciones, tipos y clasificaciones de datos, señales
y algunos otros conceptos que nos ayudaran a comprender este modulo de redes básicas
locales.
Esperamos este trabajo ayude a comprender la viabilidad y facilidad con la que están operan y
fortalezca los conocimientos de nosotros como estudiantes.

3. DESARROLLO DE LA ACTIVIDAD
1. Cuál es la diferencia entre dato y señal.
Dato Señal
Cualquier objeto capaz de transportar
información.
Representación eléctrica o
electromagnética de los datos.
2. Que son las señales
Las señales son la representación eléctrica de los datos, estos se representan en forma de
variaciones de parámetros eléctricos. Uno de los aspectos fundamentales del nivel físico es
transmitir información en forma de señales electromagnéticas. La información que utilizan
las personas o las aplicaciones no está en un formato que se pueda transmitir por una red.
El medio de transmisión funciona transmitiendo energía en forma de señales
electromagnéticas. La información debe ser convertida a señales electromagnéticas, para
poder ser transmitida.
3. Que es la transmisión de datos y cuál es su clasificación
 Transmisión: La comunicación de datos mediante la propagación y el procesamiento
de señales.
Transmisión analógica: La transmisión analógica es una forma de transmitir las señales
analógicas independientemente de su contenido; Las señales pueden representar datos
analógicos, por ejemplo la vos o datos digitales. Por ejemplo datos binarios modulados
mediante un modem.
Transmisión digital: Es dependiente del contenido de la señal. Puede transmitir a una
distancia limitada. Para conseguir distancias mayores se utilizan repetidores.

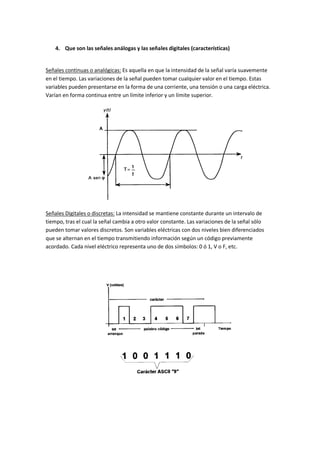

4. 4. Que son las señales análogas y las señales digitales (características)
Señales continuas o analógicas: Es aquella en que la intensidad de la señal varía suavemente
en el tiempo. Las variaciones de la señal pueden tomar cualquier valor en el tiempo. Estas
variables pueden presentarse en la forma de una corriente, una tensión o una carga eléctrica.
Varían en forma continua entre un límite inferior y un límite superior.
Señales Digitales o discretas: La intensidad se mantiene constante durante un intervalo de
tiempo, tras el cual la señal cambia a otro valor constante. Las variaciones de la señal sólo
pueden tomar valores discretos. Son variables eléctricas con dos niveles bien diferenciados
que se alternan en el tiempo transmitiendo información según un código previamente
acordado. Cada nivel eléctrico representa uno de dos símbolos: 0 ó 1, V o F, etc.

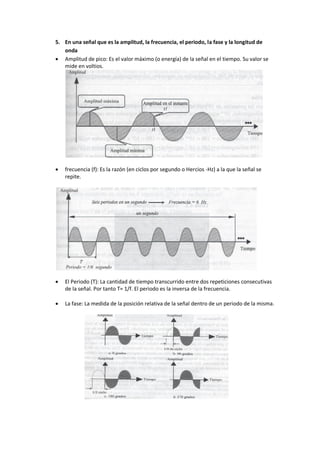

5. 5. En una señal que es la amplitud, la frecuencia, el periodo, la fase y la longitud de
onda
 Amplitud de pico: Es el valor máximo (o energía) de la señal en el tiempo. Su valor se
mide en voltios.
 frecuencia (f): Es la razón (en ciclos por segundo o Hercios -Hz) a la que la señal se
repite.
 El Periodo (T): La cantidad de tiempo transcurrido entre dos repeticiones consecutivas
de la señal. Por tanto T= 1/f. El periodo es la inversa de la frecuencia.
 La fase: La medida de la posición relativa de la señal dentro de un periodo de la misma.

6.  Longitud de onda (l): La distancia que ocupa un ciclo, es decir la distancia entre dos
puntos de igual fase en dos ciclos consecutivos.
6. Explique que es el espectro y que es el ancho de banda y cuáles son sus
características
Espectro Ancho de Banda
El espectro de frecuencia de una señal es la
colección de todas las frecuencias
componentes que contiene y se muestra
usando un gráfico en el dominio de
Frecuencia.
El ancho de banda de un sistema de
comunicaciones es la banda de paso mínima
(rango de frecuencias) requerida para
propagar la información de la fuente a través
del sistema.
Características Características
- Pueden ser sonoros, luminosos o
electromagnéticos.
- Ondas materiales: ultras sonoras,
sonoras o infrasonoras.
- ondas electromagnéticas: rayos
gamma, rayos X, infrarrojo o
radioeléctricas.
- Dependiendo de su frecuencia
clasifican en uno de las anteriores
rangos.
- Permita amplia gama de recursos
servicios y productos que mejoraron
la calidad de vida.
- Utilizado en servicios de
comunicación.
- Fuerte herramienta en el tratamiento
de datos.
7. Explique que es la Modulación y Codificación de Datos (cuáles son los tipos de
Modulación que existen).
 Modulación: conjunto de técnicas usadas para el transporte de información sobre una
onda portadora, típicamente una onda sinusoidal. Estas permiten aprovechar el canal
de comunicación lo que posibilita transmitir más información en forma simultánea.
 Tipos de modulación: Dependiendo del parámetro sobre el que se trabaje, tenemos los
distintos tipos de modulación:
- Modulación en doble banda lateral (DSB)
- Modulación de amplitud (AM)
- Modulación de fase (PM)
- Modulación de frecuencia (FM)
- Modulación banda lateral única (SSB, ó BLU)
- Modulación de banda lateral vestigial (VSB, VSB-AM, ó BLV)
- Modulación de amplitud en cuadratura (QAM)
- Modulación por división ortogonal de frecuencia (OFDM), también conocida como
'Modulación por multi tono discreto' (DMT)
- Modulación de Espectro ensanchado por secuencia directa (DSSS)
- Modulación por longitud de onda
- Modulación en anillo

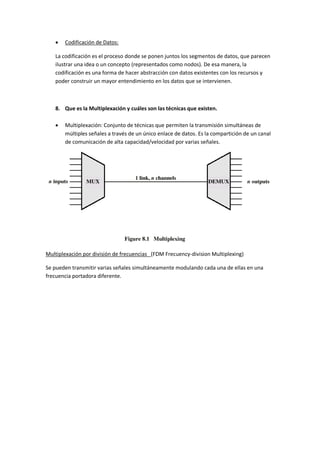

7.  Codificación de Datos:
La codificación es el proceso donde se ponen juntos los segmentos de datos, que parecen
ilustrar una idea o un concepto (representados como nodos). De esa manera, la
codificación es una forma de hacer abstracción con datos existentes con los recursos y
poder construir un mayor entendimiento en los datos que se intervienen.
8. Que es la Multiplexación y cuáles son las técnicas que existen.
 Multiplexación: Conjunto de técnicas que permiten la transmisión simultáneas de
múltiples señales a través de un único enlace de datos. Es la compartición de un canal
de comunicación de alta capacidad/velocidad por varias señales.
Multiplexación por división de frecuencias (FDM Frecuency-division Multiplexing)
Se pueden transmitir varias señales simultáneamente modulando cada una de ellas en una
frecuencia portadora diferente.

8. Multiplexación por división de tiempo (TDM Time-division Multiplexing)

9. BIBLIOGRAFIA
Manuel Fernández Barcell 2006/20017 Diplomatura en Gestión y Administración Pública,
Redes de datos, Conceptos sobre señales.
Lorena Patricia Suarez 2009, Modulo Redes Locales Básicas, primera Unidad Transmisión de
Datos.
Federico Miraya 2004 Conversores D/A - A/D, segunda edición, conceptos retirados de
http://www.fceia.unr.edu.ar/enica3/da-ad.pdf
