Este documento resume los conceptos fundamentales relacionados con señales, transmisión de datos, modulación y multiplexación. Define la diferencia entre datos y señales, y describe las características de las señales analógicas y digitales. Explica los componentes de una señal como amplitud, frecuencia, periodo, fase y longitud de onda. También define espectro, ancho de banda, modulación, codificación de datos y las técnicas de multiplexación.

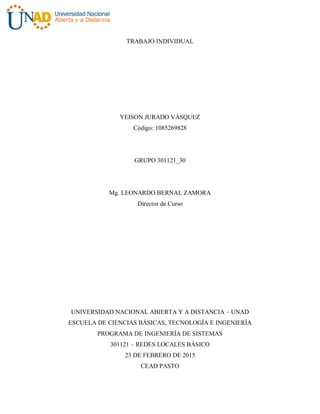

1. TRABAJO INDIVIDUAL
YEISON JURADO VÁSQUEZ
Código: 1085269828
GRUPO 301121_30
Mg. LEONARDO BERNAL ZAMORA
Director de Curso
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE CIENCIAS BÁSICAS, TECNOLOGÍA E INGENIERÍA
PROGRAMA DE INGENIERÍA DE SISTEMAS
301121 – REDES LOCALES BÁSICO
23 DE FEBRERO DE 2015
CEAD PASTO

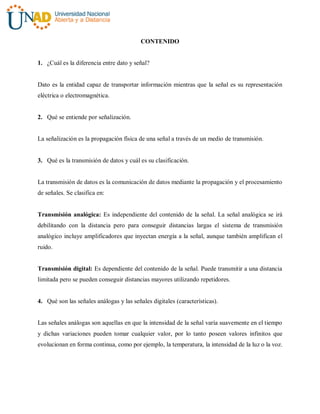

2. CONTENIDO
1. ¿Cuál es la diferencia entre dato y señal?
Dato es la entidad capaz de transportar información mientras que la señal es su representación
eléctrica o electromagnética.
2. Qué se entiende por señalización.
La señalización es la propagación física de una señal a través de un medio de transmisión.
3. Qué es la transmisión de datos y cuál es su clasificación.
La transmisión de datos es la comunicación de datos mediante la propagación y el procesamiento
de señales. Se clasifica en:
Transmisión analógica: Es independiente del contenido de la señal. La señal analógica se irá
debilitando con la distancia pero para conseguir distancias largas el sistema de transmisión
analógico incluye amplificadores que inyectan energía a la señal, aunque también amplifican el
ruido.
Transmisión digital: Es dependiente del contenido de la señal. Puede transmitir a una distancia
limitada pero se pueden conseguir distancias mayores utilizando repetidores.
4. Qué son las señales análogas y las señales digitales (características).
Las señales análogas son aquellas en que la intensidad de la señal varía suavemente en el tiempo
y dichas variaciones pueden tomar cualquier valor, por lo tanto poseen valores infinitos que
evolucionan en forma continua, como por ejemplo, la temperatura, la intensidad de la luz o la voz.

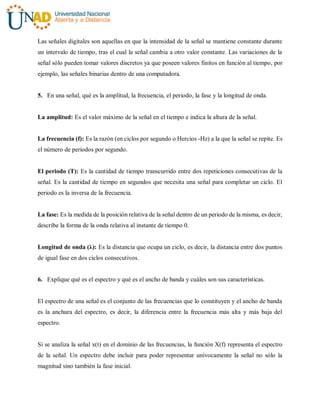

3. Las señales digitales son aquellas en que la intensidad de la señal se mantiene constante durante
un intervalo de tiempo, tras el cual la señal cambia a otro valor constante. Las variaciones de la
señal sólo pueden tomar valores discretos ya que poseen valores finitos en función al tiempo, por
ejemplo, las señales binarias dentro de una computadora.
5. En una señal, qué es la amplitud, la frecuencia, el periodo, la fase y la longitud de onda.
La amplitud: Es el valor máximo de la señal en el tiempo e indica la altura de la señal.
La frecuencia (f): Es la razón (en ciclos por segundo o Hercios -Hz) a la que la señal se repite. Es
el número de periodos por segundo.
El periodo (T): Es la cantidad de tiempo transcurrido entre dos repeticiones consecutivas de la
señal. Es la cantidad de tiempo en segundos que necesita una señal para completar un ciclo. El
periodo es la inversa de la frecuencia.
La fase: Es la medida de la posición relativa de la señal dentro de un periodo de la misma, es decir,
describe la forma de la onda relativa al instante de tiempo 0.
Longitud de onda (λ): Es la distancia que ocupa un ciclo, es decir, la distancia entre dos puntos
de igual fase en dos ciclos consecutivos.
6. Explique qué es el espectro y qué es el ancho de banda y cuáles son sus características.
El espectro de una señal es el conjunto de las frecuencias que lo constituyen y el ancho de banda
es la anchura del espectro, es decir, la diferencia entre la frecuencia más alta y más baja del
espectro.
Si se analiza la señal x(t) en el dominio de las frecuencias, la función X(f) representa el espectro
de la señal. Un espectro debe incluir para poder representar unívocamente la señal no sólo la
magnitud sino también la fase inicial.

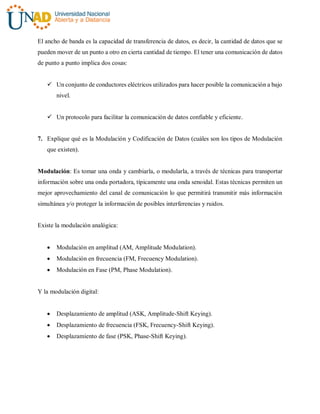

4. El ancho de banda es la capacidad de transferencia de datos, es decir, la cantidad de datos que se
pueden mover de un punto a otro en cierta cantidad de tiempo. El tener una comunicación de datos
de punto a punto implica dos cosas:
 Un conjunto de conductores eléctricos utilizados para hacer posible la comunicación a bajo
nivel.
 Un protocolo para facilitar la comunicación de datos confiable y eficiente.
7. Explique qué es la Modulación y Codificación de Datos (cuáles son los tipos de Modulación
que existen).
Modulación: Es tomar una onda y cambiarla, o modularla, a través de técnicas para transportar
información sobre una onda portadora, típicamente una onda senoidal. Estas técnicas permiten un
mejor aprovechamiento del canal de comunicación lo que permitirá transmitir más información
simultánea y/o proteger la información de posibles interferencias y ruidos.
Existe la modulación analógica:
 Modulación en amplitud (AM, Amplitude Modulation).
 Modulación en frecuencia (FM, Frecuency Modulation).
 Modulación en Fase (PM, Phase Modulation).
Y la modulación digital:
 Desplazamiento de amplitud (ASK, Amplitude-Shift Keying).
 Desplazamiento de frecuencia (FSK, Frecuency-Shift Keying).
 Desplazamiento de fase (PSK, Phase-Shift Keying).

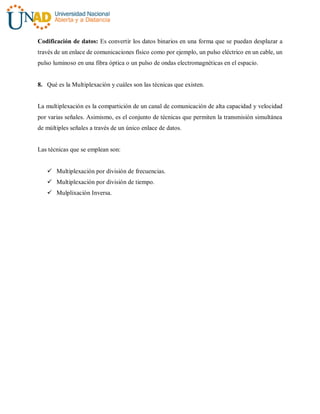

5. Codificación de datos: Es convertir los datos binarios en una forma que se puedan desplazar a
través de un enlace de comunicaciones físico como por ejemplo, un pulso eléctrico en un cable, un
pulso luminoso en una fibra óptica o un pulso de ondas electromagnéticas en el espacio.
8. Qué es la Multiplexación y cuáles son las técnicas que existen.
La multiplexación es la compartición de un canal de comunicación de alta capacidad y velocidad
por varias señales. Asimismo, es el conjunto de técnicas que permiten la transmisión simultánea
de múltiples señales a través de un único enlace de datos.
Las técnicas que se emplean son:
 Multiplexación por división de frecuencias.
 Multiplexación por división de tiempo.
 Mulplixación Inversa.

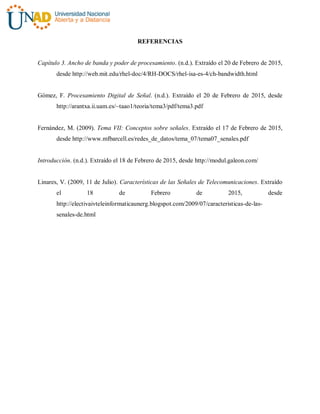

6. REFERENCIAS
Capítulo 3. Ancho de banda y poder de procesamiento. (n.d.). Extraído el 20 de Febrero de 2015,
desde http://web.mit.edu/rhel-doc/4/RH-DOCS/rhel-isa-es-4/ch-bandwidth.html
Gómez, F. Procesamiento Digital de Señal. (n.d.). Extraído el 20 de Febrero de 2015, desde
http://arantxa.ii.uam.es/~taao1/teoria/tema3/pdf/tema3.pdf
Fernández, M. (2009). Tema VII: Conceptos sobre señales. Extraído el 17 de Febrero de 2015,
desde http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
Introducción. (n.d.). Extraído el 18 de Febrero de 2015, desde http://modul.galeon.com/
Linares, V. (2009, 11 de Julio). Características de las Señales de Telecomunicaciones. Extraído
el 18 de Febrero de 2015, desde
http://electivaivteleinformaticaunerg.blogspot.com/2009/07/caracteristicas-de-las-
senales-de.html
