Este documento proporciona información sobre los materiales de uso técnico, con un enfoque en la madera. Explica que los materiales naturales se utilizan como materia prima y que la madera se obtiene de los árboles. Describe el proceso de transformación de la madera, desde la tala hasta los productos finales como el papel, el cartón y los tableros.

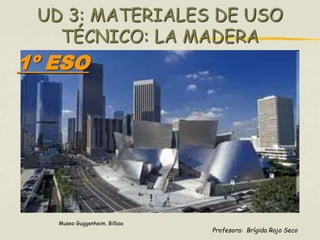

1. UD 3: MATERIALES DE USO
TÉCNICO: LA MADERA
Profesora: Brígida Rojo Seco
1º ESO
Museo Guggenheim. Bilbao

2. Profesora: Brígida Rojo Seco
ÍNDICE
1. Introducción.
2. Materiales de uso técnico. Clasificación
3. Materiales de uso técnico. Propiedades
4. La madera. Definición, características y
clasificación.
5. La madera. Constitución
6. La madera. Propiedades
7. La madera. Proceso de transformación
8. La madera. Productos transformados

3. 1. Introducción
 Los materiales de uso técnico son los
materiales que se utilizan para construir
objetos.
 Las materias primas son las materias que se
extraen directamente de la naturaleza y se
utilizan para obtener
materiales con los que
a su vez se fabrican
productos.
Profesora: Brígida Rojo Seco

4. 1. Introducción
 Las materias primas pueden ser:
- de origen mineral, como minerales, arcilla,
piedras..
- de origen vegetal, como la madera, el
algodón, el caucho..
- de origen animal, como el cuero y la lana…
Profesora: Brígida Rojo Seco

5. 2. Materiales de uso técnico
Clasificación
Atendiendo a su origen, los materiales pueden
clasificarse en: naturales y transformados o
sintéticos.
 Materiales naturales: se encuentran
directamente en el medio natural. Sirven como
materia prima para obtener los materiales
transformados. Ej: caucho, carbón, algodón…
 Materiales sintéticos o transformados: Se
obtienen mediante procesos artificiales de
transformación. Ej: plásticos, determinadas
fibras textiles.
Profesora: Brígida Rojo Seco

6. 2. Materiales de uso técnico
Atendiendo a su composición. Clasificación
Tipos de planos
Profesora: Brígida Rojo Seco

7. 3. Materiales de uso técnico
Profesora: Brígida Rojo Seco
 Propiedades ópticas:
- Objetos opacos: no dejan pasar la luz
- Objetos transparentes: dejan pasar la luz y
ver los objetos claramente.
- Objetos traslúcidos: dejan pasar la luz pero
no se ve a través de ellos.
Propiedades

8. 3. Materiales de uso técnico
Propiedades
Profesora: Brígida Rojo Seco
 Propiedades eléctricas:
- Materiales conductores: conducen la
corriente eléctrica. Ej: el cobre
- Materiales aislantes: no conducen la
corriente eléctrica. Ej: los plásticos.

9. 3. Materiales de uso técnico
Propiedades
Profesora: Brígida Rojo Seco
 Propiedades mecánicas:
- Dureza: Oposición de un material a ser
rayado o perforado. Ej: el diamante
- Tenacidad: Oposición de un material a la
rotura frente a los golpes. Ej: el martillo
Lo contrario de tenaz, es frágil.
- Fragilidad: El material se rompe en añicos
cuando una fuerza impacta sobre él.
Ej: el vidrio

10. 3. Materiales de uso técnico
Profesora: Brígida Rojo Seco
 Propiedades mecánicas:
- Ductilidad: capacidad de un material de
extenderse en hilos.
- Maleabilidad: Capacidad de
un material para extenderse
en láminas
Propiedades

11. 3. Materiales de uso técnico
Profesora: Brígida Rojo Seco
 Propiedades mecánicas:
- Elasticidad: Capacidad que tienen algunos
materiales para recuperar su forma una vez
desaparecida la fuerza.
- Plasticidad: Capacidad de un material para
conservar su nueva forma una vez deformado.
Es opuesta a la elasticidad
- Colabilidad: Aptitud que tiene un material
fundido para llenar un molde.
Propiedades

12. 3. Materiales de uso técnico
Propiedades
Profesora: Brígida Rojo Seco
 Otras propiedades:
- Propiedades térmicas: Capacidad que tienen
los materiales de dejar pasar el calor a
través de ellos.
- Propiedades químicas: Resistencia a la
oxidación
- Propiedades ecológicas: Toxicidad, facilidad
de reciclado

13. 4. La madera
 La madera es un recurso natural que ha
sido empleado por el hombre desde los
primeros tiempos, primero como
combustible para producir fuego, y más
tarde para la fabricación de utensilios.
Definición
 La Madera es un material fibroso y duro,
situado debajo de la corteza, que forma
parte del cuerpo de los árboles.
Es un material de origen vegetal.
Profesora: Brígida Rojo Seco

14. 4. La madera
Características
 La Madera es flexible, aislante y
resistente y sus componentes principales
son la celulosa y lignina.
Profesora: Brígida Rojo Seco

15. 4. La madera
Clasificación
 Las maderas naturales se obtienen
directamente del tronco de los árboles. Se
clasifican en duras y blandas.
- Las maderas duras proceden de
árboles de hoja
caduca, son poco
resinosas, muy
resistentes y
difíciles de trabajar.
Profesora: Brígida Rojo Seco

16. 4. La madera
Clasificación
 Las maderas naturales se obtienen
directamente del tronco de los árboles. Se
clasifican en duras y blandas.
- Las maderas blandas proceden de
árboles de hoja perenne, son resinosas, más
ligeras y fáciles de trabajar.
Profesora: Brígida Rojo Seco

17. 5. La madera
Constitución
 Si realizásemos un corte transversal al tronco
de un árbol distinguiríamos las siguientes
partes, desde fuera a dentro:
Profesora: Brígida Rojo Seco
- Corteza. Es la capa más
externa, que protege al
árbol de los agentes
atmosféricos.
- Líber. Capa encargada
de conducir la savia del
árbol.

18. 5. La madera
Constitución
- Cambium. Capa interior situada junto a
la corteza, en la cuál se generan nuevas
células
- Albura. Madera joven que con
tiempo se irá endureciendo.
- Duramen. Es la madera
propiamente dicha.
Profesora: Brígida Rojo Seco

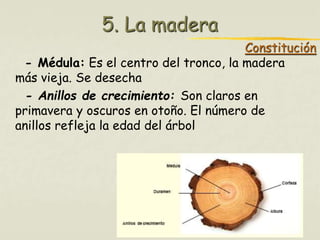

19. 5. La madera
Constitución
- Médula: Es el centro del tronco, la madera
más vieja. Se desecha
- Anillos de crecimiento: Son claros en
primavera y oscuros en otoño. El número de
anillos refleja la edad del árbol
Profesora: Brígida Rojo Seco

20. 6. La madera
Propiedades
 Fácil de trabajar: Es sencillo darle forma.
 Baja densidad: Flota en el agua, se usa en
embarcaciones
 Dureza: Varía de unas maderas a otras
 Flexibilidad: Facilidad para ser doblada en el
sentido de sus vetas
 Estética agradable: Amplia variedad de colores,
texturas, veteados.
 Mala conductora del calor y de la electricidad: Se
puede utilizar como aislante
Profesora: Brígida Rojo Seco

21.  Conductividad sonora. Es buena, se utiliza como
material para instrumentos musicales.
 Tenacidad: La madera es tenaz, se utiliza en
bates de béisbol o raquetas de tenis.
Profesora: Brígida Rojo Seco
 Disponible
6. La madera
Propiedades

22. 6. La madera
Propiedades negativas
 Humedad. Si está húmeda se dilata y se hincha. Si
está seca, se contrae. En ambientes húmedos
puede pudrirse.
Profesora: Brígida Rojo Seco
 Combustión: Arde fácilmente
 Putrefacción: Es atacada por hongos y se puede
pudrir

23. 6. La madera
Propiedades negativas
 Ataque de los insectos: La carcoma pone huevos
en la madera y luego las larvas se alimentan de
ella.
Profesora: Brígida Rojo Seco

24. 7. La madera
Proceso de transformación
La madera desde que se extrae del árbol hasta
que llega a ser empleada para la fabricación de
objetos, pasa por el siguiente proceso de
transformación
1. Tala: Consiste en cortar el tronco
del árbol y abatirlo.
Previamente deben seleccionarse
los árboles más altos y luego
repoblar la zona.
2. Descortezado y eliminación de ramas:
Normalmente solo se aprovecha el
tronco del árbol, por lo que es necesario
quitarle la corteza y las ramas.
Profesora: Brígida Rojo Seco

25. 7. La madera
Proceso de transformación
3. Transporte: de la madera al aserradero.
4. Aserrado: Consiste en realizar un despiece
del tronco en tablas, de forma que se aproveche al
máximo la madera.
Profesora: Brígida Rojo Seco
5. Secado: Eliminación de la
humedad de la madera.

26. 7. La madera
Proceso de transformación
Profesora: Brígida Rojo Seco
6. Limpiar, cepillar y lijar:
las piezas obtenidas
7. Aplicar tratamientos y
acabados. Se pueden añadir
tintes, aceites, barnices,
pinturas y protectores
químicos.

27. 8. La madera
Productos transformados
 Entre los productos transformados de la
madera destacan el papel, el cartón y los
tableros de contrachapado y aglomerado.
Vídeo sobre madera y su proceso:
http://www.youtube.com/watch?v=9vsAXiM1Bxw
Profesora: Brígida Rojo Seco

28. 8. La madera
Productos transformados
 Aglomerado. Se obtiene mezclando virutas y
restos de madera triturada con colas especiales y
comprimiéndolas. Luego pueden ser recubiertos
por una lámina fina de madera o plástico
 Contrachapado. Se fabrica mediante la unión
encolada y prensada de varias láminas finas de
madera.
Profesora: Brígida Rojo Seco

29. 8. La madera
Productos transformados
 Tableros de fibra. Se obtienen uniendo
partículas o fibras de madera con una resina
sintética y luego prensando.
Uno de los más empleados es el DM.
 Laminados. Están formados por una base de
tablero artificial al que se le ha pegado una
lámina muy fina de madera o plástico
con un veteado o acabado atractivo.
Profesora: Brígida Rojo Seco

30. 8. La madera
Productos transformados
 Papel. Pasta hecha a partir de madera y
fibras vegetales, que se aplasta, se escurre y
se seca. Fácil de cortar, doblar y pegar. Tiene
poca resistencia y se rompe fácilmente.
Profesora: Brígida Rojo Seco
 Cartón. Conjunto de capas de
papel al que se le da grosor y
consistencia comprimiéndolas
en húmedo.

31. 8. La madera
Productos transformados
 Corcho. Se obtienen de la corteza del
alcornoque. Material impermeable, muy ligero
y muy buen aislante de la electricidad, el calor
y el sonido.
Profesora: Brígida Rojo Seco

32. PROBLEMAS PRÁCTICOS
Profesora: Brígida Rojo Seco

33. ACTIVIDADES
 Actividad sobre la madera
http://www.iesalquibla.net/TecnoWeb/madera/madera_index.htm
Profesora: Brígida Rojo Seco

34. ACTIVIDADES
Profesora: Brígida Rojo Seco
 Actividades sobre la madera en jclic
http://clic.xtec.cat/db/act_es.jsp?id=3354
La madera y sus derivados
 http://clic.xtec.cat/db/act_es.jsp?id=3383

35.  Madera aserrada ParteI
http://www.youtube.com/watch?v=HDoW
ZYT25c&feature=related
 Madera aserrada Parte II
http://www.youtube.com/watch?v=tO7tRmOYRL
s&feature=related
Profesora: Brígida Rojo Seco
VÍDEOS
