VIr. PER]i'JL LONGITUDINAL. RASANTE . VIII. PE~FII,E S
TRAfiSVE":i.SAI,ES.
11. Objeto.• •
La, planeación y ejecución de un proyecto de Ingeniería,
hace necesario el conocimiento del terreno tanto en el as~ec­
to altim~trico como pla.nim~trico. De la. calida.d de los pla-
nos de que se disponga., dependen la. rapídez, comodida,d y pre-
cisión de diseño de las obra.s a rea.lizar. El objeto de estas
pr§cticas es el de inicier la integración de los conocimien-
tos que se han adquirido en el manejo de a-para,tos y métodos,
aplic~ndolos a algunas de las operaciones que tienen lugar en
el trazado de una. ca.rretera,. En las prá,cticas y en el ejemplo
que se va. a, desarrollar en este manua,l, ha.remos referencia a
m~todos de localización directa, debido a las limitaciones de
tiempo de que se dispone para el trabajo de campo y a,l conte-
nido del programa de topografía. genera.l.
B. Perfil longitudinal.
Perfil es la. línea determina.da por la intersección del te-
rreno con un pla.no vertical. Está. compuesto por 108 a,lineamien-
tos horizontal y vertical.
l. Alinea.miento:
Es la línea intersección de un plano vertical con el
terreno, tiene importancia fundamental en la planime-
tría porque es el eje con relación al cual se referen-
cian todos 108 detalles y puntos del terreno que sea
necesa,rio tomar en ca.da caso para utilizaciones poste-
•
rl.ores.

2. •
95
2. Nivela.ción de un perfil:•
Operaci6n de nivela,r puntos situados a. cierta distan-
cia. entre sí, a lo largo de un alineamiento determi-
nado. En los proyectos y leva.nta.mientos topográfi-
cos para ca.rreteras, ferrocarriles, canales, alcanta-
-rilla.dos, redes el~ctricas, etc., se clavan esta.cas
u otra.s señales a. interv8.los regulares a lo largo de
un alineamiento ya fijado, ordinBriamente en el eje
de la. objla .
C. Rasa.nte.
En toda. obre. importante de Ingeniería. se acostumbra, antes
de inicia.r la construcci6n, fijar la. posici6n que ha de ocupar
algunél. línea en la. obra ya conclu.ída y adopta.rla como línea de
referencia para. determinar las cotas de la.s diferentes seccio-
nes de la obra. durante la construcci6n. Esta. línea. se dená)mi-
na RASANTE Y se dibuja siempre en el plano del perfil. Se
compone de líneas rectas de pendiente constante, enlazadas par
curva.s vertica.les. Al dibujarla quedará en a.lgunos tramos por
encima o por deba.jo del terreno original. La. pendiente de la
rasante depende de la. obra a ejecuta.r. La. re.sante se llama.
también línea de proyecto. Las cotas de puntos sobre el te-
rreno se denominan cota.s negra,s. Le.s cotas sobre la ra.sante,
cota.s roja.s.
D. Ejemplo.
Trazado de una vía por el m~todo de 10caliza.ci6n directa.
Como el tema y el trabajo es tan amplio, consideraremos solo
partes del tra.zado y de los cálculos pa.ra. el alineamiento ho-
rizonta.l.

3. •
•
•
96
l. Descripci6n del tre.bajo:
Se trat8 de unir dos puntos del terreno (A y D) por
una. vía. Se encontró que la. manera. más viable pa.ra
unirlos son los tramos rectos (ejes).
- -AB; BC y CD (alineamiento horizontal).
2. Desarrollo del tra.bajo de campo:
a) Se comienza., partiendo de A con abscisa O + 009 .'
esta.cionando en ese punto el teodolito y orien-
tándolo en la dirección de B. En esa, dirección
se estaca ca.da 10 m. (horizontales), as! como en
los puntos en que la. pendiente del terreno, a lo
largo del eje, cambie (punto de qUiebre). Se
obtiene y. anota. el rumbo de AB. Se pa.sa el apa:
rato 9.1 punto B y por el método de"ángulos de des-
viación (deflexión)" se obtiene la dirección del
eje BC. Se continúa. estacando en la. misma for-
ma; se pa.sa. luego a C y así sucesivamente ha.sta
llega.r a.l punto final. Las estacas , especialmen-
te las de estaci ón, deben referenciarse de tal ma-
nera que si se pierden, puedan replantearse fácil-
mente (Da.vis, Sección 14-17).
Con el rumbo inicia.l y los sucesivos á.ngulos de
desviación se obtienen los rumbos calculados de
los demás ejes. Estos ángulos de desviaci6n son
indispensables para la localización definitiva
del alineamiento y reciben el nombre de ángulos 6.
Así como los vértices donde se originam (B, C,
etc.) . és t os éngulos reciben el nombre de PI, o
sea. puntos de intersección•

4. A
•
97
N
e
,

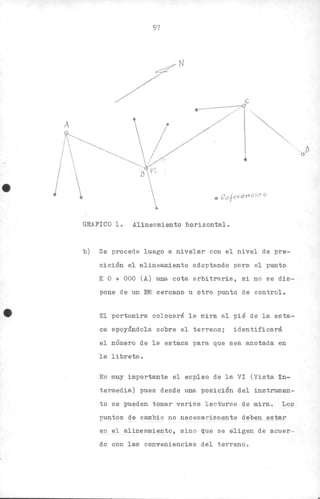

GRAFICO l. Aline8miento horizontal.
b) Se procede luego a nivelar con el nivel de pre-
sici6n el alineamiento adoptando pa.ra. el punto
K O + 000 (A) una. cote. s.rbitraris., si no se dis-
pone de un BM cercano u otro punto de control.
El portamira colocaré. la mira al pié de la esta-
ca s.poyándols. sobre el terreno; identificará
el número de la estaca para que sea anotada en
la libreta.
Es muy importante el empleo de la VI (Vista in-
termedia) pues desde une. posici6n del instrumen-
to se pueden tomar varias lectux8s ,de mira. Los
puntos de cambio no necesaria.mente deben estar
en el alineamiento, sino que se eligen de acuer-
do con las conveniencias del terreno.

5. •
98

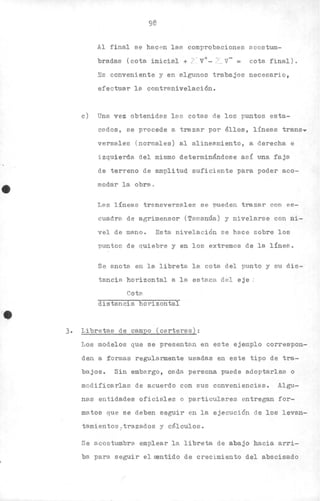

Al final se hac en las comprobaciones acostum-
bradas (cota inicial + I V+- L_ V- = cota final).
Es conveniente y en a.lgunos trabajos necesarlo,
efectua.r la contranivelaci6n.
c) Une. vez obtenidas la.s cotas de los puntos esta-
cados, se procede a. tra.ZB.r por éllos, líneas transy
versales (normales) al aline2lmiento, a derecha e
izquierda del mismo determinándose así una faja
de terreno de amplitud suficiente para poder aco-
modar la. obra..
Les línes.s transversales se pueden trazar con es-
cuadre. de agrimensor (Te.manús) y nivelarse con ni-
vel de mano. Esta nivelación se hace sobre los
'Puntos de quiebre y en los extremos de la línea.
Se anota en la libreta la. cota del punto y su dis-
tancia horizontal a la estaca del eje :
Cota.
distancia horizontal
3. Libretas de campo (carteras):
Los modelos que se presentan en este ejemplo correspon-
den a ~ormas regularmente usadas en este tipo de tra-
bajos. Sin emba.rgo, ca.da persona puede a.doptarlas o
modifica.rlas de acuerdo con sus conveniencia.s. Algu.-
na.s entidades oficiales o particulares entregan for-
matos que se deben seguir en la ejecuci6n de los levan-
tamientos ., tT'azados y cé.lculos.
"
Se a.costumbra emplear la. libreta de abajO hacia arri-
ba para seguir el s:mtido de crecimiento del abscisado

6. 99
de acuerdo con el observador.

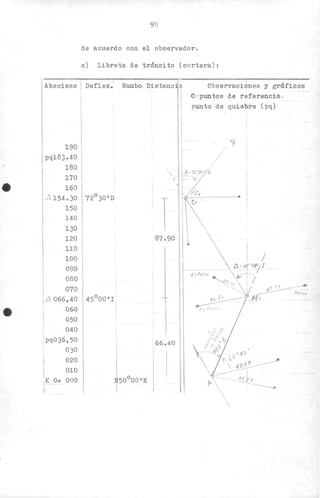

a) Libreta de tránsito (ca.rtera):
Abscisa.s IDeflex.
1 "
Rumbo Distanc· a
I
1
II
ObservaciJnes y gráficos
O:puntos de referencia.
punto de quiebre (pq)
