El documento trata sobre el origen, migración y acumulación del petróleo. Explica que el petróleo se forma a partir de materia orgánica enterrada hace millones de años, y luego migra a través de las rocas porosas, acumulándose en trampas creadas por pliegues, fallas u otras variaciones estratigráficas en las capas de roca.

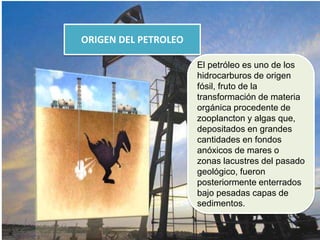

2. ORIGEN DEL PETROLEO
El petróleo es uno de los
hidrocarburos de origen
fósil, fruto de la
transformación de materia
orgánica procedente de
zooplancton y algas que,
depositados en grandes
cantidades en fondos
anóxicos de mares o
zonas lacustres del pasado
geológico, fueron
posteriormente enterrados
bajo pesadas capas de
sedimentos.

3. Estos antiguos hidrocarburos de
petróleo son mezclas complejas y
existen en una variedad de
formas físicas - mezclas de gas,
aceites que varían de ligeros a
viscosos, semisólidos y sólidos.
Los gases pueden hallarse por
separado o mezclados con los
aceites.

4. El petróleo y el gas
pueden migrar a través
de los poros, siempre que
la gravedad o presión
existente sea suficiente
para
desplazarlos, o hasta que
se bloquee la trayectoria
de flujo
El petróleo se forma en una
roca sedimentaria y luego
es expulsado debido a la
compactación.
• El petróleo migra a través
de los poros de las rocas
supra yacentes.
MIGRACION DEL PETROLEO

5. TIPOS DE MIGRACION
La migración primaria se
produce el movimiento del
petróleo y el gas de la
roca madrea a una capa
más porosa y permeable,
generalmente una
arenisca o caliza.
En la migración
secundaria el petróleo y
gas se desplazan a
través de las capas
porosas y permeables
para acumularse en una
trampa.
MIGRACION PRIMARIA MIGRACION SECUNDARIA

6. ACUMULACION DE
HIDROCARBUROS
Las zonas de falla pueden
actuar como conductos o
como barreras para la
migración
secundaria(especialmente la
migración lateral, al
interrumpirse la continuidad
lateral del Carrier bed, ya que
los espejos de falla son
frecuentemente
impermeables).
Las diaclasas, si
permanecen abiertas,
pueden ser vías efectivas de
la migración.

7. Las acumulaciones de petróleo y gas generalmente aparecen
en estructuras altas que son trampas eficaces, donde el
movimiento es retardado por una disminución de las capas
permeables de la roca, en la cuales se reducen los tamaños de
los poros capilares impidiendo la continuación de dos o más
fases.

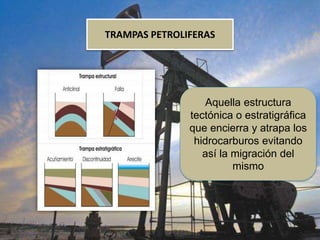

8. TRAMPAS PETROLIFERAS
Aquella estructura
tectónica o estratigráfica
que encierra y atrapa los
hidrocarburos evitando
así la migración del
mismo

9. TRAMPAS Y CIERRES
• Un cierre se define por
si mismo como tal. Es el
cierre de la trampa que
limita al hidrocarburo de
moverse.
• Un cierre estructural se
refiere en si a la
estructura misma
(trampa) desde el punto
mas alto hasta el punto
mas bajo.
• Un cierre práctico es el
que abarca el volumen
de hidrocarburos
existentes, desde el
inicio del hidrocarburo
hasta su separación con
el agua.

10. TRAMPAS ESTRUCTURALES
• Las trampas
estructurales se refieren
a las estructuras
formadas
tectónicamente, es decir,
por factores tales como
esfuerzos y presiones.
• En estas trampas se
sitúan los pliegues, las
fallas, e incluso un
sistema que reúne estos
dos factores.

11. PLIEGUES ANTICLINALES
son las que se conocen con
mayor antigüedad; son
también las más simples y
las que corresponden más
exactamente a la definición
general de trampa.
Un pliegue anticlinal es
una deformación de las
capas que les da
pendientes contrarias,
divergentes a partir de la
cumbre y como
consecuencia una forma
cóncava hacia la base,
lugar ideal para la
acumulación de los
hidrocarburos.

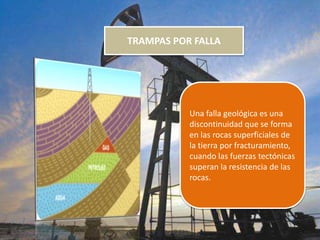

12. TRAMPAS POR FALLA
Una falla geológica es una
discontinuidad que se forma
en las rocas superficiales de
la tierra por fracturamiento,
cuando las fuerzas tectónicas
superan la resistencia de las
rocas.

13. FALLAS
NORMALES
FALLAS
INVERSAS

14. TRAMPAS ESTATIGRAFICAS
Son creadas
por cualquier variación en
la estratigrafía, que es
independiente de la
deformación estructural,
aunque
muchas implican un
componente tectónico
como la inclinación de los
estratos

15. PRIMARIAS SECUNDARIAS
• Es consecuencia de las
diferentes fases en que
se desarrolló durante la
sedimentación.
• Ejemplo: acuñamientos,
arrecifes, canales
submarinos.
Es el resultado de las
variaciones que se
desarrollaron después
de la sedimentación.

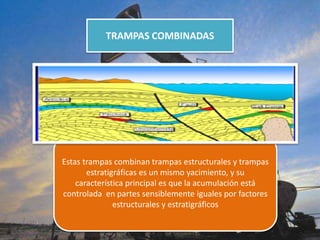

16. TRAMPAS COMBINADAS
Estas trampas combinan trampas estructurales y trampas
estratigráficas es un mismo yacimiento, y su
característica principal es que la acumulación está
controlada en partes sensiblemente iguales por factores
estructurales y estratigráficos

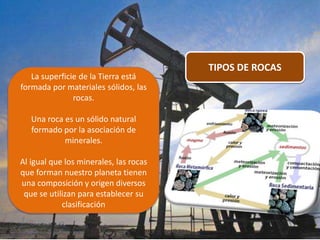

17. TIPOS DE ROCAS
La superficie de la Tierra está
formada por materiales sólidos, las
rocas.
Una roca es un sólido natural
formado por la asociación de
minerales.
Al igual que los minerales, las rocas
que forman nuestro planeta tienen
una composición y origen diversos
que se utilizan para establecer su
clasificación

18. CLASIFICACION DE LAS ROCAS
Las rocas son los materiales primordiales de los que están hechos el manto y
la corteza terrestre y las partes equivalentes de otros cuerpos planetarios
semejantes. Las rocas están formadas generalmente por varias especies
mineralógicas (rocas compuestas), y rocas constituidas por un solo mineral
(rocas monominerálicas).
Para la clasificación de las rocas se pueden tomar criterios como la
composición química, la textura, la permeabilidad, entre otros, aunque el
criterio más utilizado es el origen de las mismas, o sea, la manera en que se
formaron.

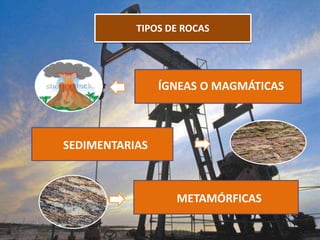

19. TIPOS DE ROCAS
ÍGNEAS O MAGMÁTICAS
SEDIMENTARIAS
METAMÓRFICAS

20. ROCAS ÍGNEAS
Los magmas son rocas
fundidas que se encuentran
en el interior de la Tierra y
tienden a ascender hacia
zonas más superficiales.
Según se produce su
ascenso, se enfrían y
solidifican formando las
rocas ígneas o magmáticas.
Las rocas magmáticas se
forman por solidificación y
enfriamiento de un magma.

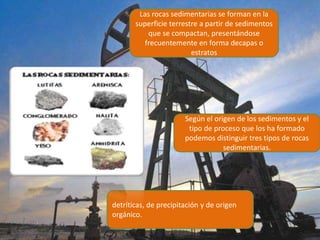

22. Las rocas sedimentarias se forman en la
superficie terrestre a partir de sedimentos
que se compactan, presentándose
frecuentemente en forma decapas o
estratos
Según el origen de los sedimentos y el
tipo de proceso que los ha formado
podemos distinguir tres tipos de rocas
sedimentarias.
detríticas, de precipitación y de origen
orgánico.

24. Las rocas metamórficas se
originan a partir de una
roca que está sometida a
altas presiones o
temperaturas o ambos
factores a la vez.
.En estas nuevas
condiciones, la roca no
es estable y tiende a
cambiar para adaptarse,
este proceso se
denomina
metamorfismo, y la roca
resultante roca
metamórfica

25. PROPIEDADES PETROFISICAS DE UNA ROCA
RESERVORIO
INTRODUCCION

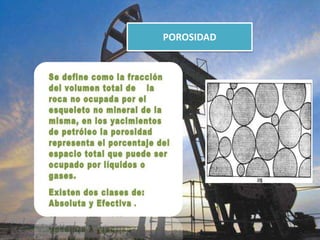

26. POROSIDAD

27. POROSIDAD

28. POROSIDAD

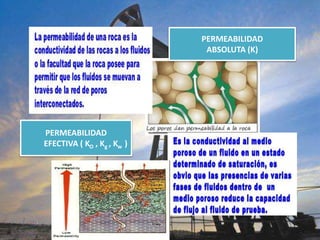

29. PERMEABILIDAD

30. PERMEABILIDAD
ABSOLUTA (K)
PERMEABILIDAD
EFECTIVA ( KO , Kg , Kw )

31. PERMEABILDAD
RELATIVA (Kro , Krg , Krw )

32. La saturación de un
medio poroso con
respecto a un fluido se
define como la
fracción del volumen
poroso que esta
ocupada por dicho
fluido.
SATURACION
