Este documento presenta una introducción a la geología física relacionada con el petróleo. Explica conceptos clave como rocas, minerales, y las clasificaciones principales de rocas ígneas, metamórficas y sedimentarias. También describe el ciclo litológico de meteorización, erosión y sedimentación de las rocas, así como los procesos de migración y atrapamiento de hidrocarburos en trampas estratigráficas y estructurales.

1. INTRODUCCION AL PETROLEO
GEOLOGÍA FÍSICA
Ing. ALFREDO
GARVIZU NOGALES

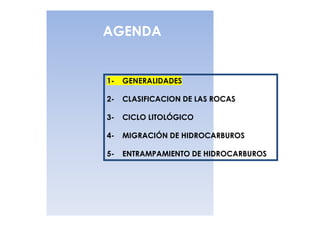

2. AGENDA
1- GENERALIDADES
2- CLASIFICACION DE LAS ROCAS
3- CICLO LITOLÓGICO
4- MIGRACIÓN DE HIDROCARBUROS
5- ENTRAMPAMIENTO DE HIDROCARBUROS

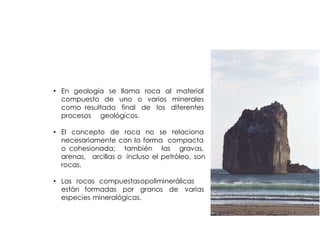

3. ROCA
• En geología se llama roca al material
compuesto de uno o varios minerales
como resultado final de los diferentes
procesos geológicos.
• El concepto de roca no se relaciona
necesariamente con la forma compacta
o cohesionada; también las gravas,
arenas, arcillas o incluso el petróleo, son
rocas.
• Las rocas compuestas opoliminerálicas
están formadas por granos de varias
especies mineralógicas.

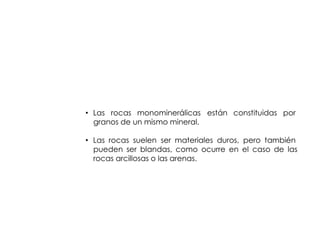

4. ROCA
• Las rocas monominerálicas están constituidas por
granos de un mismo mineral.
• Las rocas suelen ser materiales duros, pero también
pueden ser blandas, como ocurre en el caso de las
rocas arcillosas o las arenas.

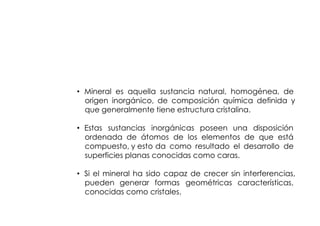

5. MINERAL
• Mineral es aquella sustancia natural, homogénea, de
origen inorgánico, de composición química definida y
que generalmente tiene estructura cristalina.
• Estas sustancias inorgánicas poseen una disposición
ordenada de átomos de los elementos de que está
compuesto, y esto da como resultado el desarrollo de
superficies planas conocidas como caras.
• Si el mineral ha sido capaz de crecer sin interferencias,
pueden generar formas geométricas características,
conocidas como cristales.

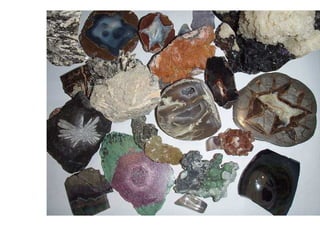

6. ROCA

7. AGENDA
1- GENERALIDADES
2- CLASIFICACION DE LAS ROCAS
3- CICLO LITOLÓGICO
4- MIGRACIÓN DE HIDROCARBUROS
5- ENTRAMPAMIENTO DE HIDROCARBUROS

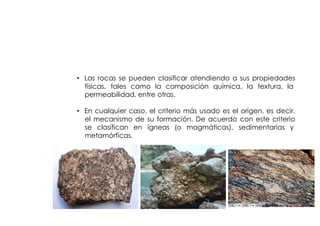

8. CLASIFICACION
DE LAS ROCAS
• Las rocas se pueden clasificar atendiendo a sus propiedades
físicas, tales como la composición química, la textura, la
permeabilidad, entre otras.
• En cualquier caso, el criterio más usado es el origen, es decir,
el mecanismo de su formación. De acuerdo con este criterio
se clasifican en ígneas (o magmáticas), sedimentarias y
metamórficas.

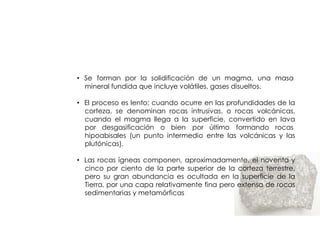

9. ROCAS IGNEAS
• Se forman por la solidificación de un magma, una masa
mineral fundida que incluye volátiles, gases disueltos.
• El proceso es lento; cuando ocurre en las profundidades de la
corteza, se denominan rocas intrusivas, o rocas volcánicas,
cuando el magma llega a la superficie, convertido en lava
por desgasificación o bien por último formando rocas
hipoabisales (un punto intermedio entre las volcánicas y las
plutónicas).
• Las rocas ígneas componen, aproximadamente, el noventa y
cinco por ciento de la parte superior de la corteza terrestre,
pero su gran abundancia es ocultada en la superficie de la
Tierra, por una capa relativamente fina pero extensa de rocas
sedimentarias y metamórficas

10. ROCAS IGNEAS
Diorita

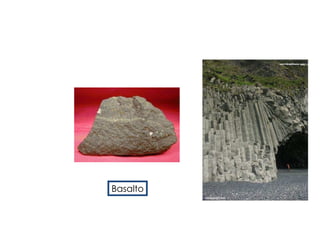

11. ROCAS IGNEAS
Basalto

12. ROCAS IGNEAS
Granito

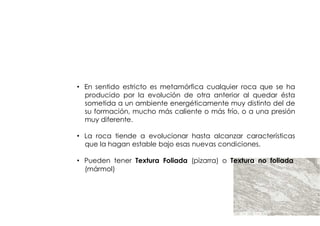

13. ROCAS
METAMORFICAS
• En sentido estricto es metamórfica cualquier roca que se ha
producido por la evolución de otra anterior al quedar ésta
sometida a un ambiente energéticamente muy distinto del de
su formación, mucho más caliente o más frío, o a una presión
muy diferente.
• La roca tiende a evolucionar hasta alcanzar características
que la hagan estable bajo esas nuevas condiciones.
• Pueden tener Textura Foliada (pizarra) o Textura no foliada
(mármol)

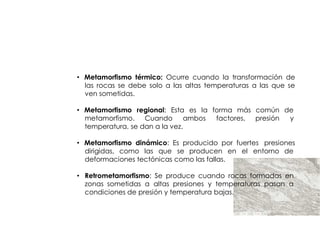

14. ROCAS
METAMORFICAS
• Metamorfismo térmico: Ocurre cuando la transformación de
las rocas se debe solo a las altas temperaturas a las que se
ven sometidas.
• Metamorfismo regional: Esta es la forma más común de
metamorfismo. Cuando ambos factores, presión y
temperatura, se dan a la vez.
• Metamorfismo dinámico: Es producido por fuertes presiones
dirigidas, como las que se producen en el entorno de
deformaciones tectónicas como las fallas.
• Retrometamorfismo: Se produce cuando rocas formadas en
zonas sometidas a altas presiones y temperaturas pasan a
condiciones de presión y temperatura bajas.

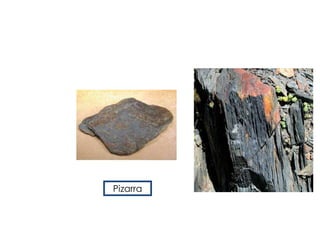

15. ROCAS
METAMORFICAS
Pizarra

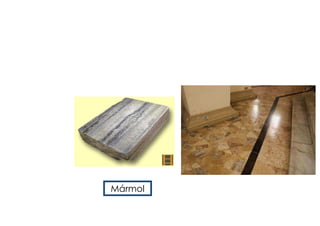

16. ROCAS
METAMORFICAS
Mármol

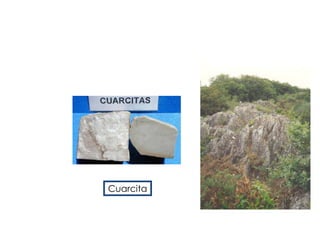

17. ROCAS
METAMORFICAS
Cuarcita

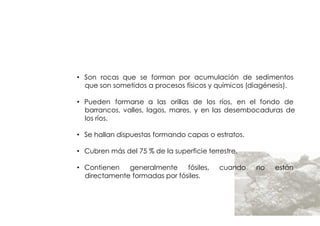

18. ROCAS
SEDIMENTARIAS
• Son rocas que se forman por acumulación de sedimentos
que son sometidos a procesos físicos y químicos (diagénesis).
• Pueden formarse a las orillas de los ríos, en el fondo de
barrancos, valles, lagos, mares, y en las desembocaduras de
los ríos.
• Se hallan dispuestas formando capas o estratos.
• Cubren más del 75 % de la superficie terrestre.
• Contienen generalmente fósiles, cuando no están
directamente formadas por fósiles.

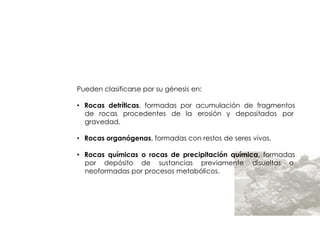

19. ROCAS
SEDIMENTARIAS
Pueden clasificarse por su génesis en:
• Rocas detríticas, formadas por acumulación de fragmentos
de rocas procedentes de la erosión y depositados por
gravedad.
• Rocas organógenas, formadas con restos de seres vivos.
• Rocas químicas o rocas de precipitación química, formadas
por depósito de sustancias previamente disueltas o
neoformadas por procesos metabólicos.

20. ROCAS
SEDIMENTARIAS
Por su composición se clasifican en:
• Terrígenas: Sedimentación y diagénesis de partículas de
origen continental, sin o con influencia de precipitación de
carbonatos marinos (Marga).
• Carbonatadas.
• Silíceas: Sedimentación y diagénesis de partículas orgánicas
silíceas; o de meteorización de graníticos cuarzosos.
• Orgánicas: Reducción de sedimentos orgánicos en medios
palustres.

21. ROCAS
SEDIMENTARIAS
Por su composición se clasifican en:
• Evaporitas: precipitadas por el agua, en medios lagunares
• Ferro-aluminosas: De procesos de meteorización de menas
férrico-alumínicas.
• Fosfatadas: De sedimentación y transformación del guano, o
a partir de la precipitación de geles fosfatados en medios
alumínicos.

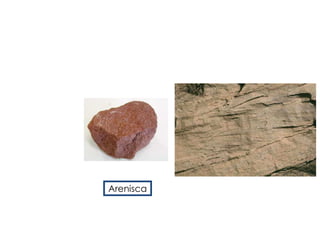

22. ROCAS
SEDIMENTARIAS
Arenisca

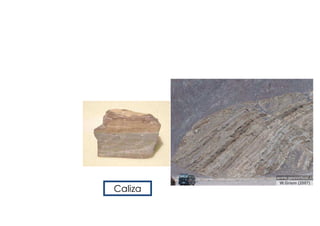

23. ROCAS
SEDIMENTARIAS
Caliza

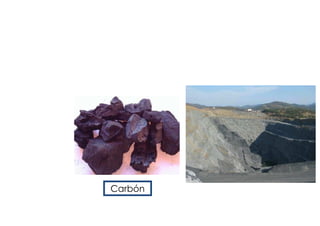

24. ROCAS
SEDIMENTARIAS
Carbón

25. AGENDA
1- GENERALIDADES
2- CLASIFICACION DE LAS ROCAS
3- CICLO LITOLÓGICO
4- MIGRACIÓN DE HIDROCARBUROS
5- ENTRAMPAMIENTO DE HIDROCARBUROS

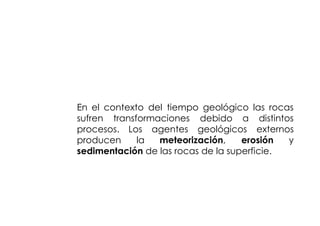

26. CICLO
LITOLÓGICO
En el contexto del tiempo geológico las rocas
sufren transformaciones debido a distintos
procesos. Los agentes geológicos externos
producen la meteorización, erosión y
sedimentación de las rocas de la superficie.

27. CICLO
LITOLÓGICO
La meteorización es la desintegración y descomposición de una
roca en la superficie terrestre o próxima a ella como
consecuencia de su exposición a los agentes atmosféricos, con
la participación de agentes biológicos.
Se denomina erosión al proceso de sustracción o desgaste de la
roca del suelo intacto (roca madre), por acción de procesos
geológicos exógenos como las corrientes superficiales de agua
o hielo glaciar, el viento o la acción de los seres vivos.
La sedimentación es el proceso por el cual el material sólido,
transportado por una corriente de agua, se deposita en el fondo
del río, embalse, canal artificial, o dispositivo construido
especialmente para tal fin.

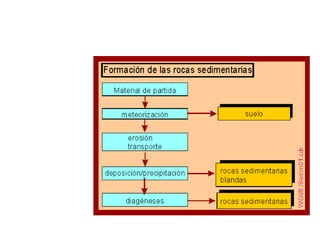

28. CICLO
LITOLÓGICO

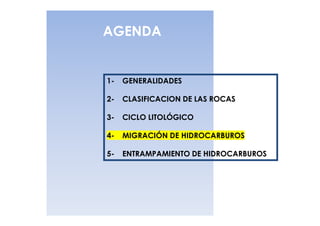

29. AGENDA
1- GENERALIDADES
2- CLASIFICACION DE LAS ROCAS
3- CICLO LITOLÓGICO
4- MIGRACIÓN DE HIDROCARBUROS
5- ENTRAMPAMIENTO DE HIDROCARBUROS

30. MIGRACION DE
HIDROCARBUROS
• El origen del petróleo se deriva de la materia orgánica
enterrada en las rocas sedimentarias.
• Las condiciones de anoxia (falta de oxígeno) son un factor
determinante en la preservación de la materia orgánica en
los sedimentos.
• Una vez formados los hidrocarburos estos tienen que migrar, es
decir desplazarse desde la roca madre a través de
formaciones porosas y permeables, hasta los lugares de
acumulación (almacenes) y posteriormente hasta aquellos
lugares donde quedan atrapados(trampas).

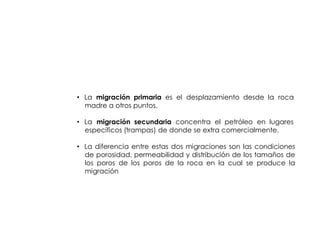

31. MIGRACION DE
HIDROCARBUROS
• La migración primaria es el desplazamiento desde la roca
madre a otros puntos.
• La migración secundaria concentra el petróleo en lugares
específicos (trampas) de donde se extra comercialmente.
• La diferencia entre estas dos migraciones son las condiciones
de porosidad, permeabilidad y distribución de los tamaños de
los poros de los poros de la roca en la cual se produce la
migración

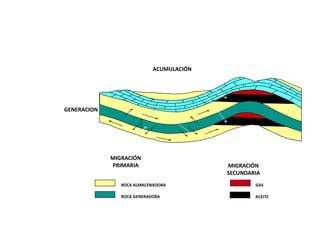

32. MIGRACION DE
HIDROCARBUROS
ACUMULACIÓN
GENERACION
MIGRACIÓN
PRIMARIA MIGRACIÓN
SECUNDARIA
ROCA ALMACENADORA GAS
ROCA GENERADORA ACEITE

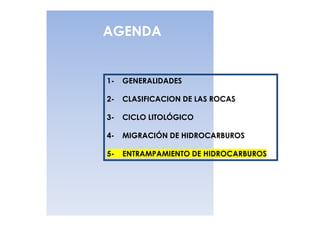

33. AGENDA
1- GENERALIDADES
2- CLASIFICACION DE LAS ROCAS
3- CICLO LITOLÓGICO
4- MIGRACIÓN DE HIDROCARBUROS
5- ENTRAMPAMIENTO DE HIDROCARBUROS

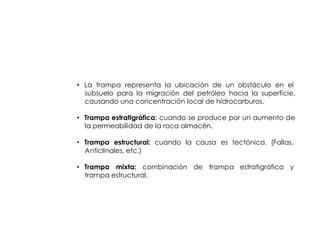

34. ENTRAMPAMIENTO DE
HIDROCARBUROS
• La trampa representa la ubicación de un obstáculo en el
subsuelo para la migración del petróleo hacia la superficie,
causando una concentración local de hidrocarburos.
• Trampa estratigráfica: cuando se produce por un aumento de
la permeabilidad de la roca almacén.
• Trampa estructural: cuando la causa es tectónica. (Fallas,
Anticlinales, etc.)
• Trampa mixta: combinación de trampa estratigráfica y
trampa estructural.

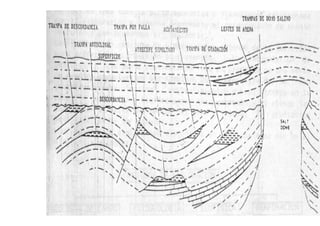

35. ENTRAMPAMIENTO DE
HIDROCARBUROS

36. MUCHAS GRACIAS
Ing. ALFREDO GARVIZU
NOGALES
