ESTRUCTURAS SELECTIVAS

Elaborado por; Ing. Alberto Pérez

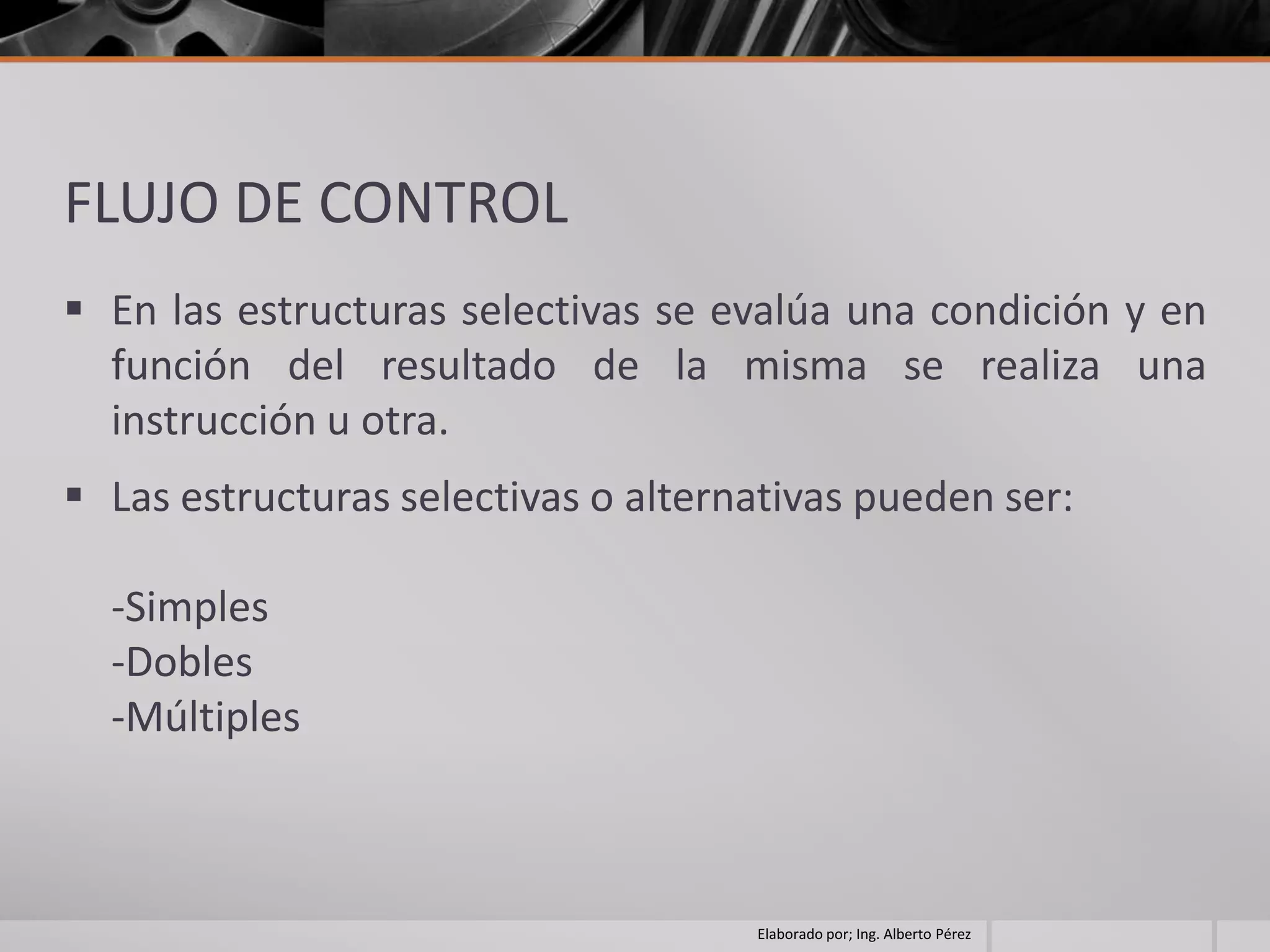

FLUJO DE CONTROL
 En las estructuras selectivas se evalúa una condición y en
función del resultado de la misma se realiza una
instrucción u otra.
 Las estructuras selectivas o alternativas pueden ser:

-Simples
-Dobles
-Múltiples

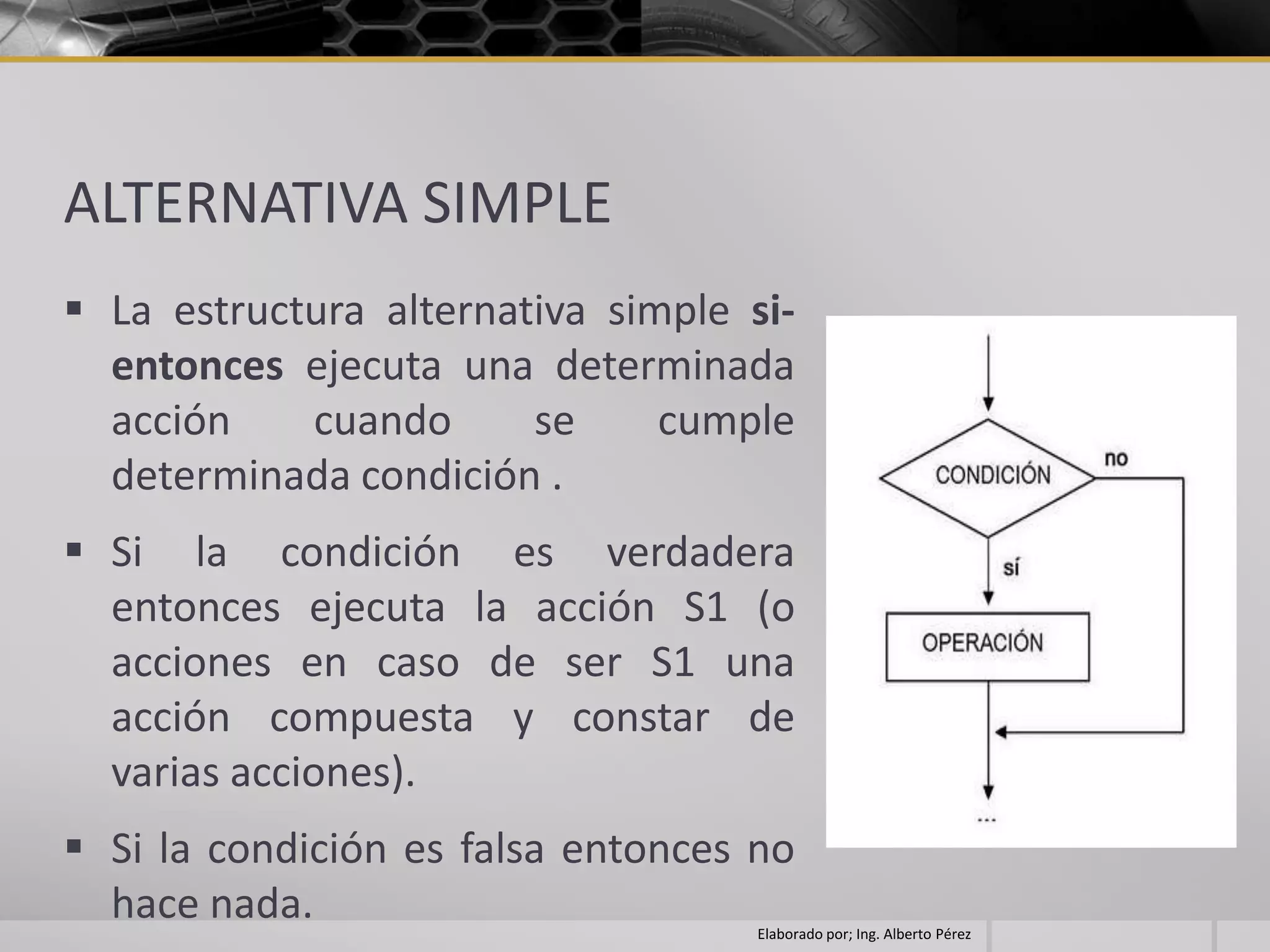

ALTERNATIVA SIMPLE
 La estructura alternativa simple si-
entonces ejecuta una determinada
acción cuando se cumple
determinada condición .
 Si la condición es verdadera
entonces ejecuta la acción S1 (o
acciones en caso de ser S1 una
acción compuesta y constar de
varias acciones).
 Si la condición es falsa entonces no
hace nada. Elaborado por; Ing. Alberto Pérez

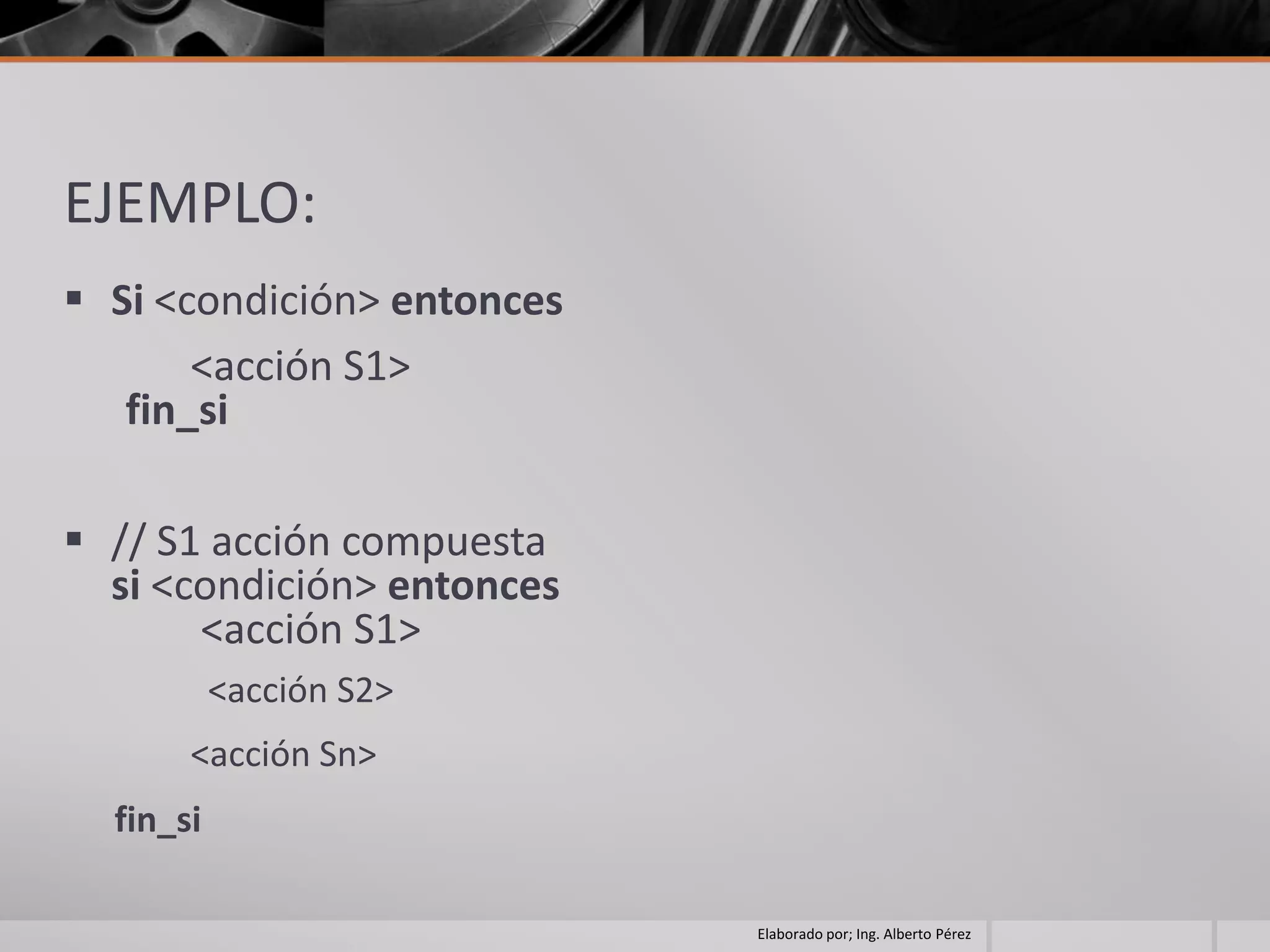

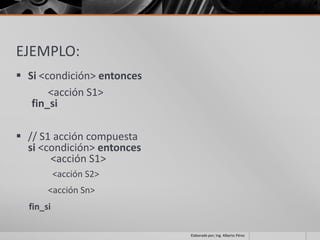

EJEMPLO:
 Si <condición> entonces
<acción S1>
fin_si

 // S1 acción compuesta
si <condición> entonces
<acción S1>
<acción S2>
<acción Sn>
fin_si

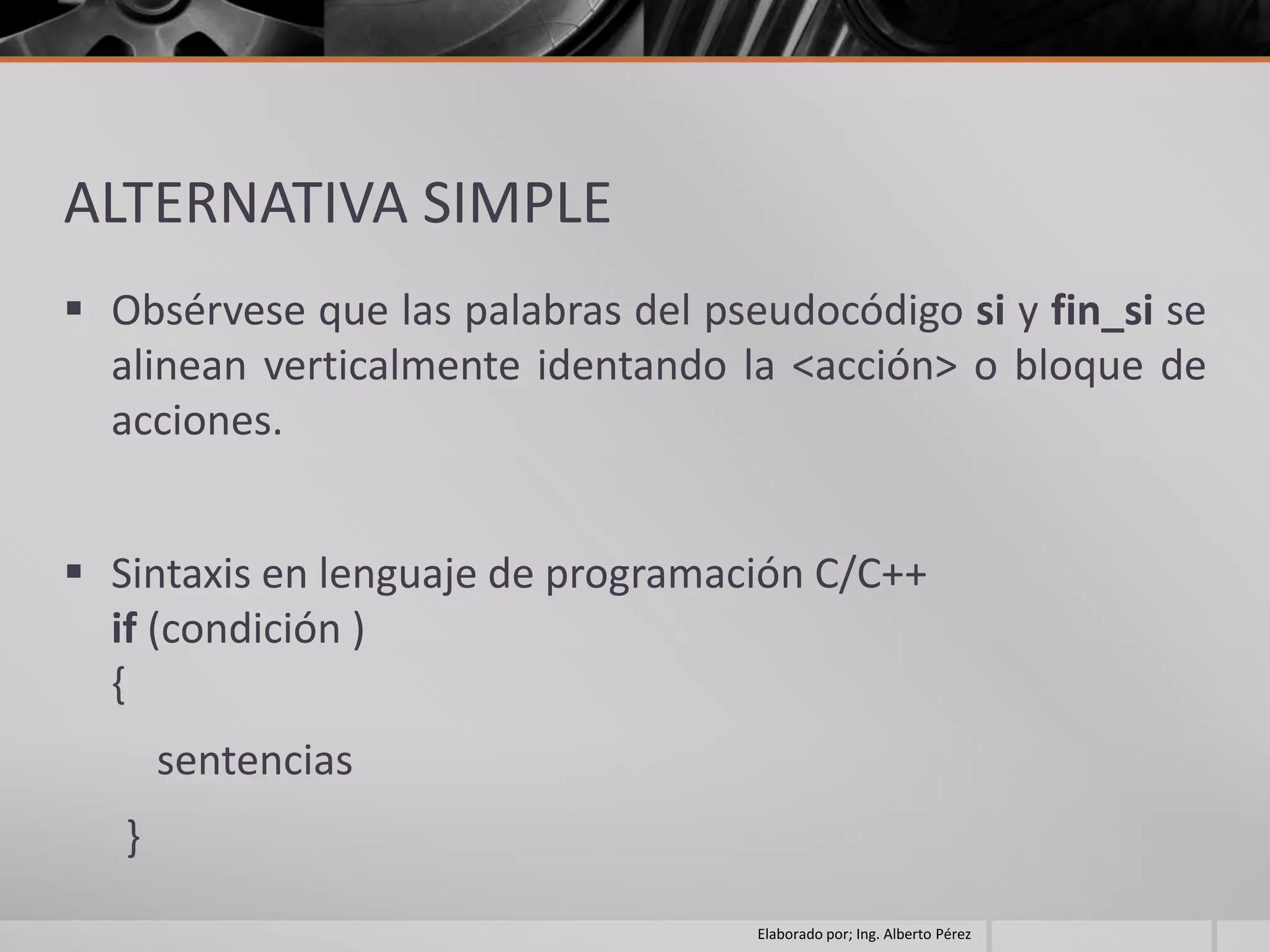

ALTERNATIVA SIMPLE
 Obsérvese que las palabras del pseudocódigo si y fin_si se
alinean verticalmente identando la <acción> o bloque de
acciones.

 Sintaxis en lenguaje de programación C/C++
if (condición )
{
sentencias
}

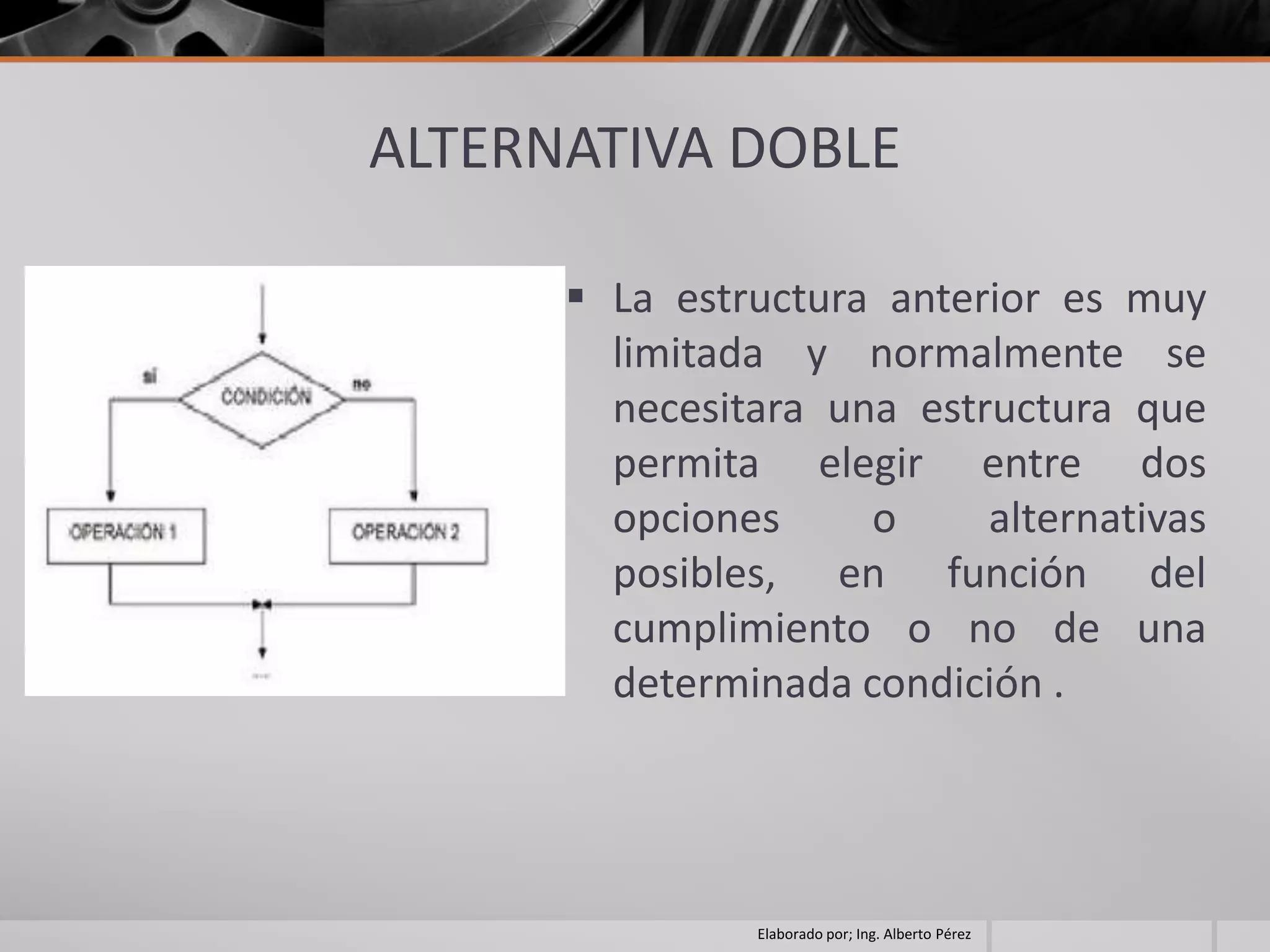

ALTERNATIVA DOBLE

 La estructura anterior es muy
limitada y normalmente se
necesitara una estructura que
permita elegir entre dos
opciones o alternativas
posibles, en función del
cumplimiento o no de una
determinada condición .

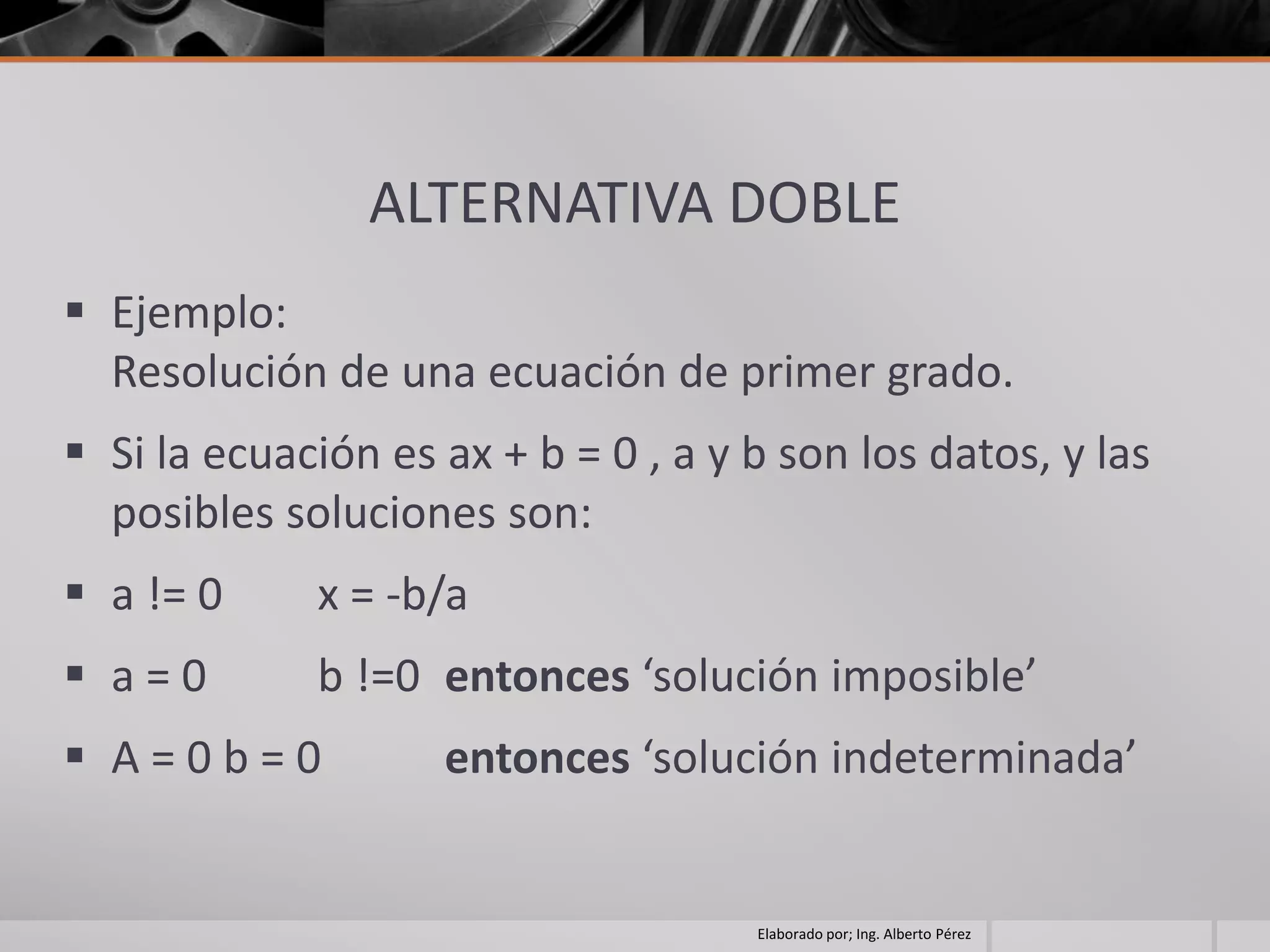

ALTERNATIVA DOBLE
 Ejemplo:
Resolución de una ecuación de primer grado.
 Si la ecuación es ax + b = 0 , a y b son los datos, y las
posibles soluciones son:
 a != 0 x = -b/a
 a=0 b !=0 entonces ‘solución imposible’
 A=0b=0 entonces ‘solución indeterminada’

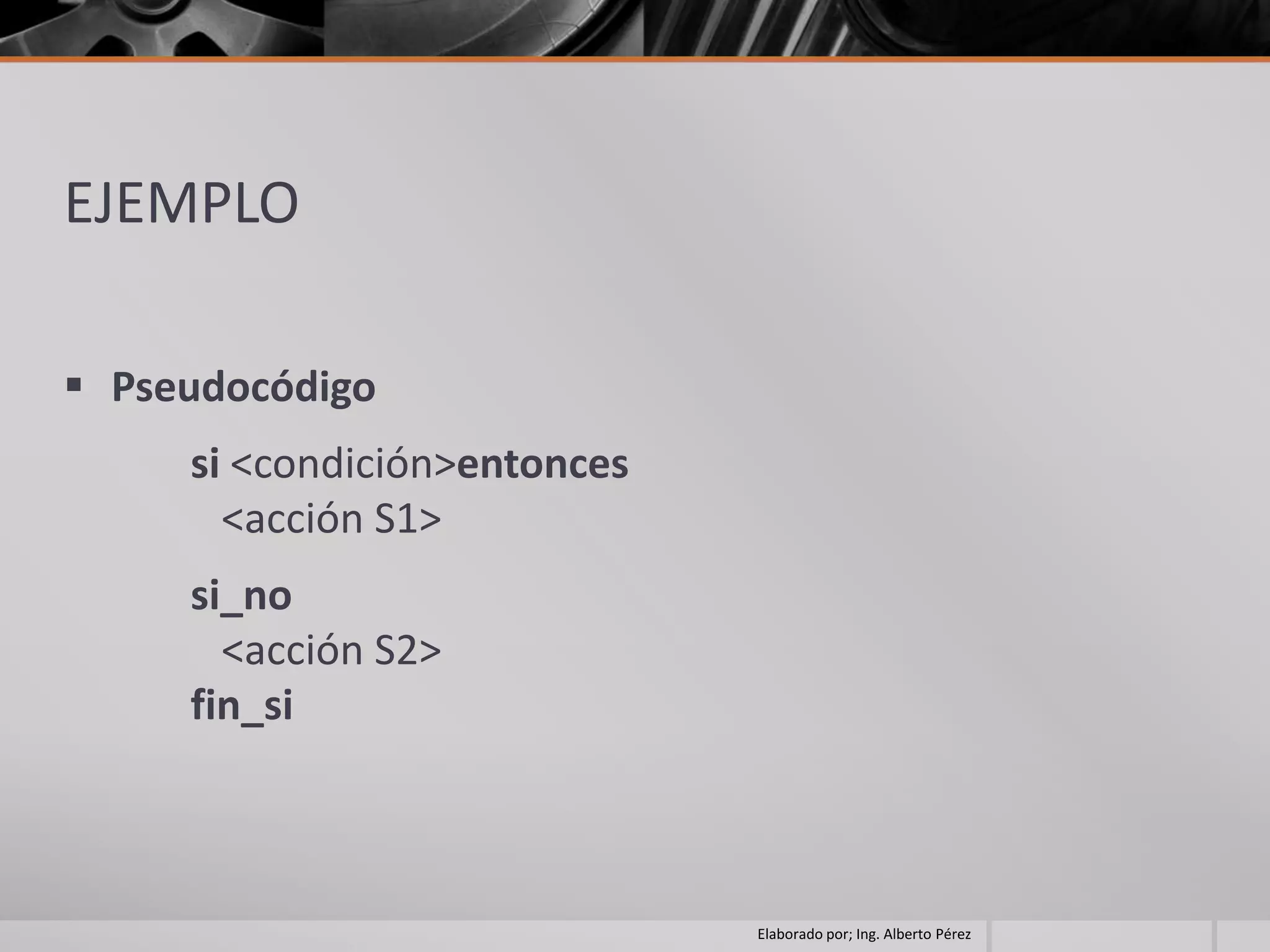

EJEMPLO

 Pseudocódigo
si <condición>entonces
<acción S1>
si_no
<acción S2>
fin_si

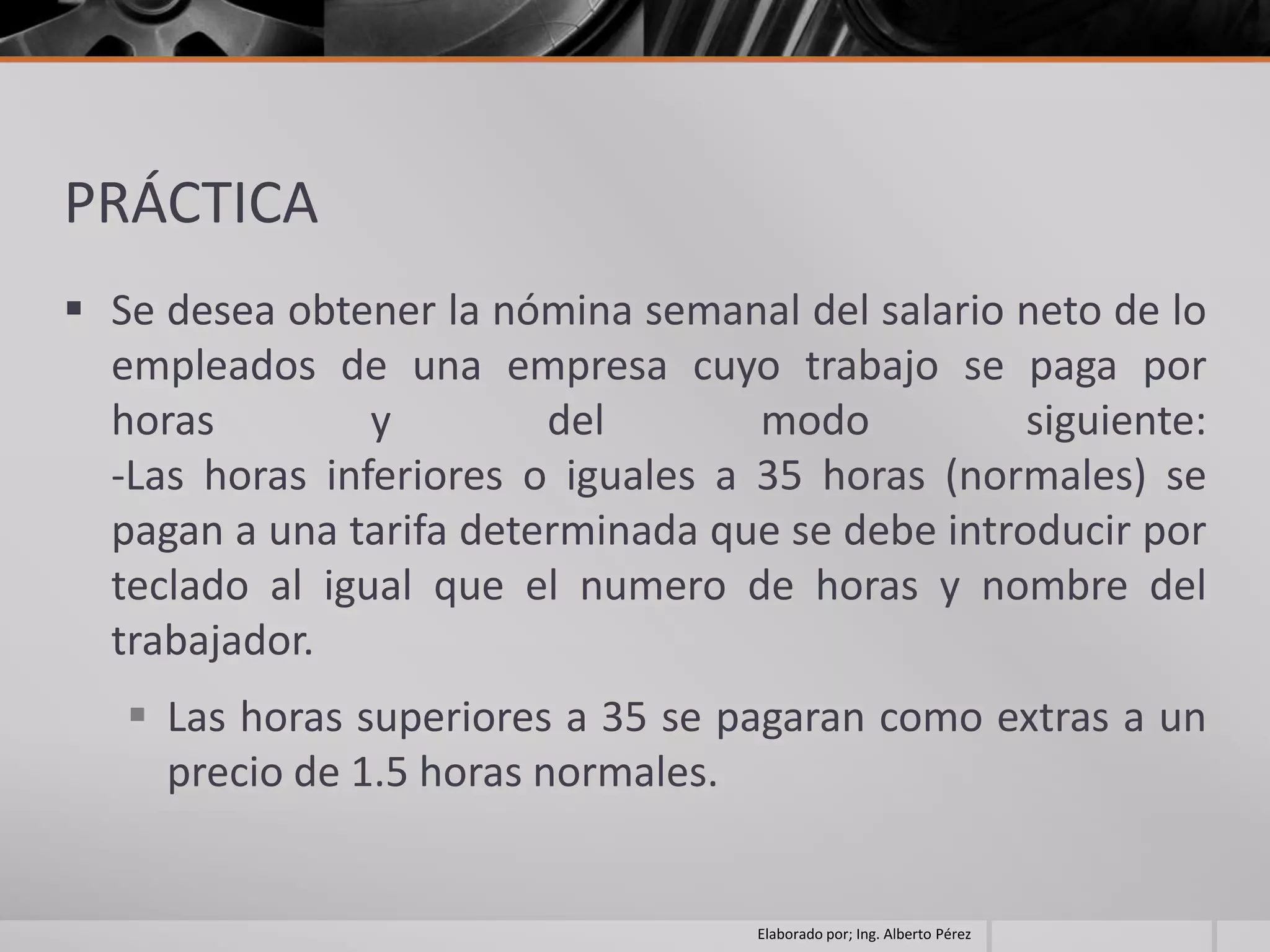

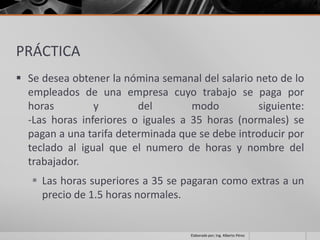

PRÁCTICA
 Se desea obtener la nómina semanal del salario neto de lo
empleados de una empresa cuyo trabajo se paga por
horas y del modo siguiente:
-Las horas inferiores o iguales a 35 horas (normales) se
pagan a una tarifa determinada que se debe introducir por
teclado al igual que el numero de horas y nombre del
trabajador.
 Las horas superiores a 35 se pagaran como extras a un
precio de 1.5 horas normales.

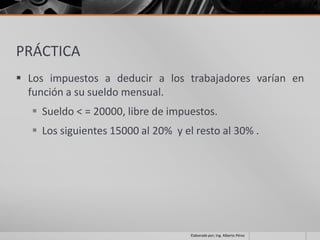

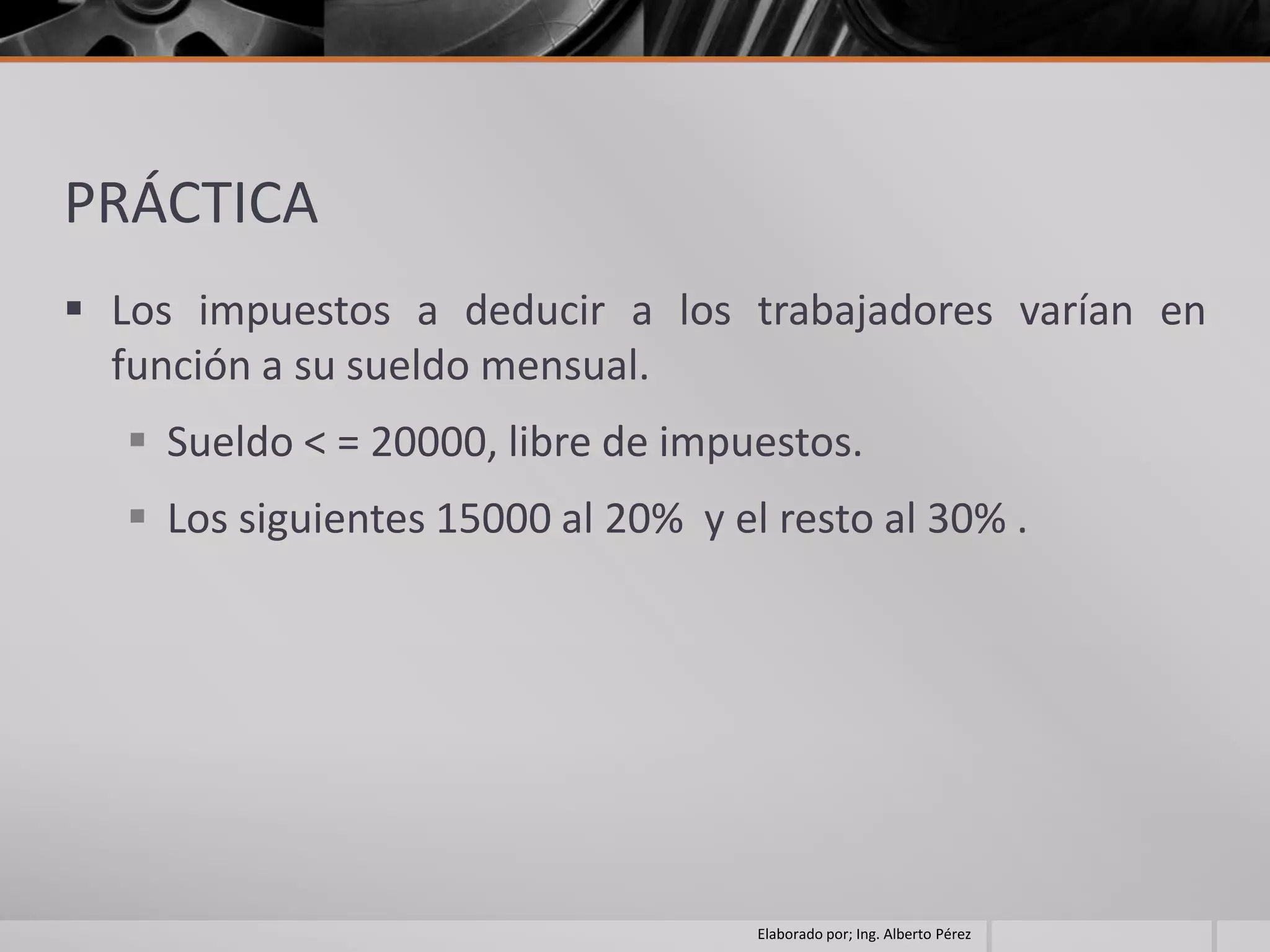

PRÁCTICA
 Los impuestos a deducir a los trabajadores varían en
función a su sueldo mensual.
 Sueldo < = 20000, libre de impuestos.
 Los siguientes 15000 al 20% y el resto al 30% .

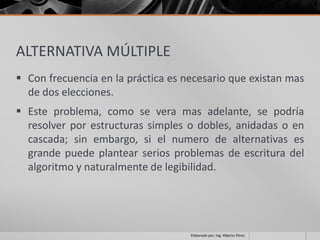

ALTERNATIVA MÚLTIPLE
 Con frecuencia en la práctica es necesario que existan mas
de dos elecciones.
 Este problema, como se vera mas adelante, se podría
resolver por estructuras simples o dobles, anidadas o en
cascada; sin embargo, si el numero de alternativas es
grande puede plantear serios problemas de escritura del
algoritmo y naturalmente de legibilidad.

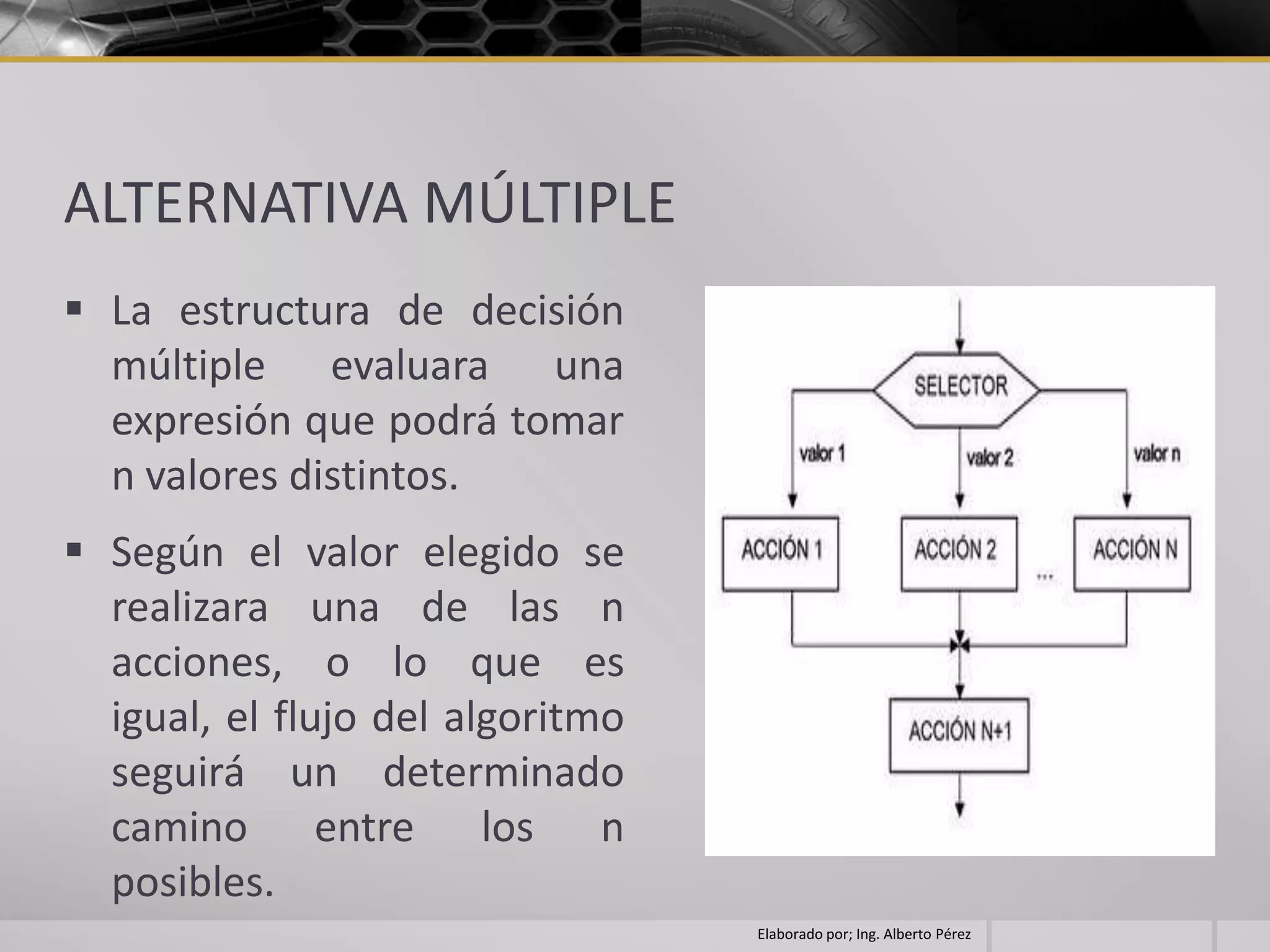

 La estructura de decisión
múltiple evaluara una
expresión que podrá tomar
n valores distintos.
 Según el valor elegido se
realizara una de las n
acciones, o lo que es
igual, el flujo del algoritmo
seguirá un determinado
camino entre los n
posibles.

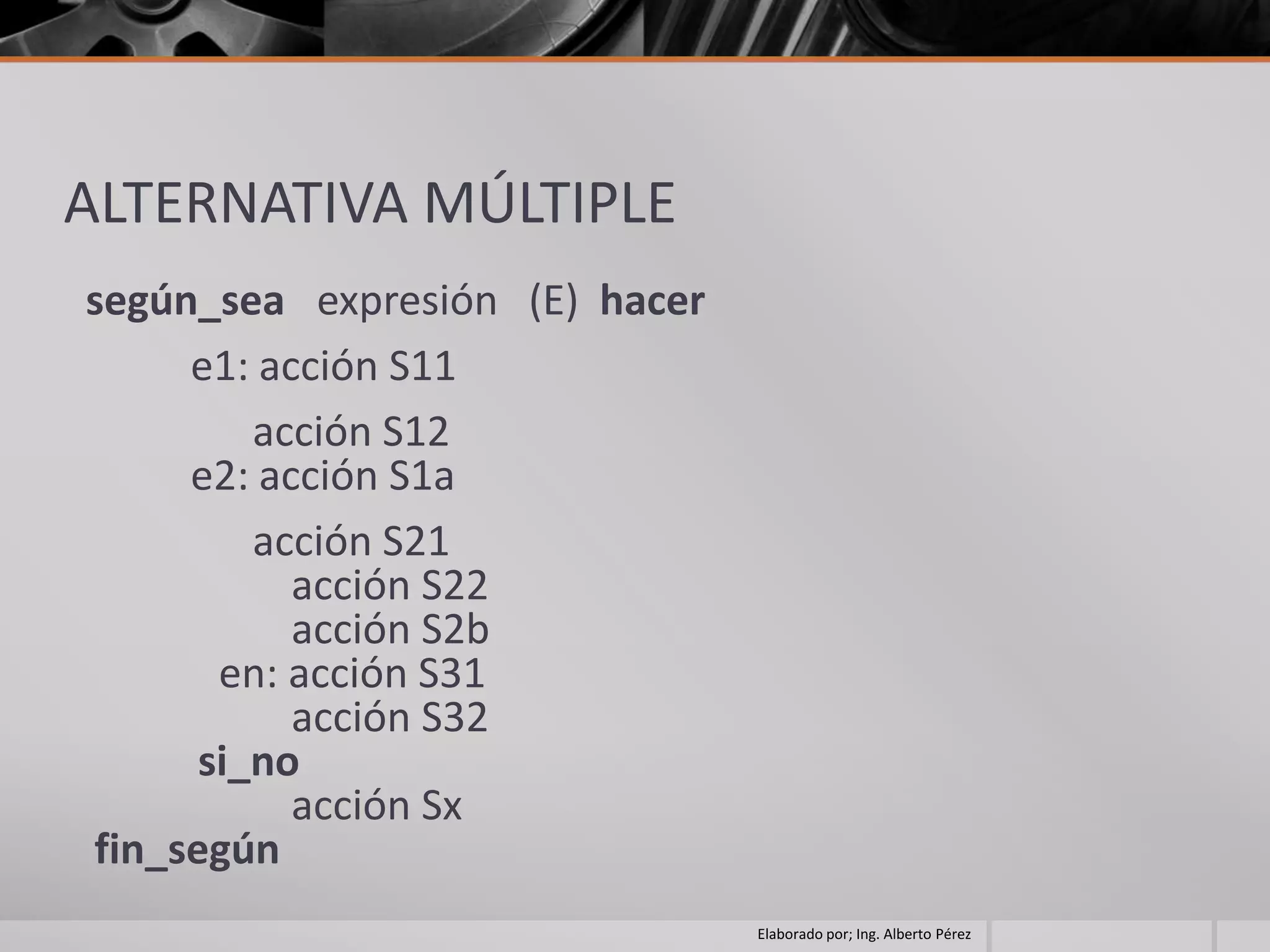

según_sea expresión (E) hacer
e1: acción S11
acción S12
e2: acción S1a
acción S21
acción S22
acción S2b
en: acción S31
acción S32
si_no
acción Sx
fin_según

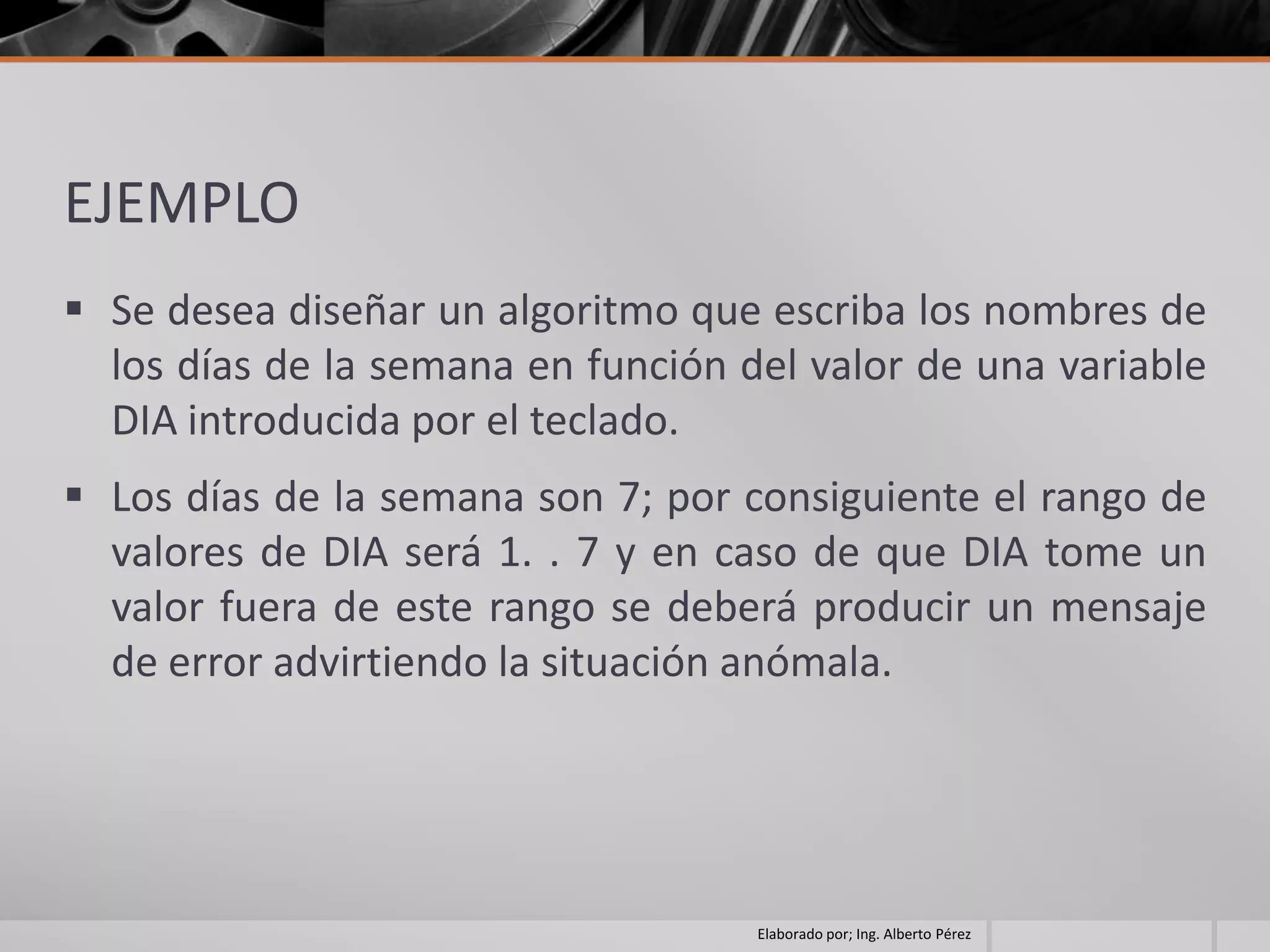

EJEMPLO
 Se desea diseñar un algoritmo que escriba los nombres de
los días de la semana en función del valor de una variable
DIA introducida por el teclado.
 Los días de la semana son 7; por consiguiente el rango de
valores de DIA será 1. . 7 y en caso de que DIA tome un
valor fuera de este rango se deberá producir un mensaje
de error advirtiendo la situación anómala.

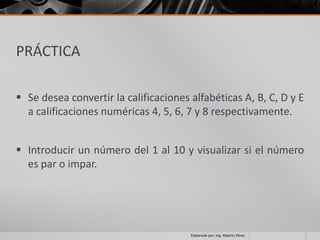

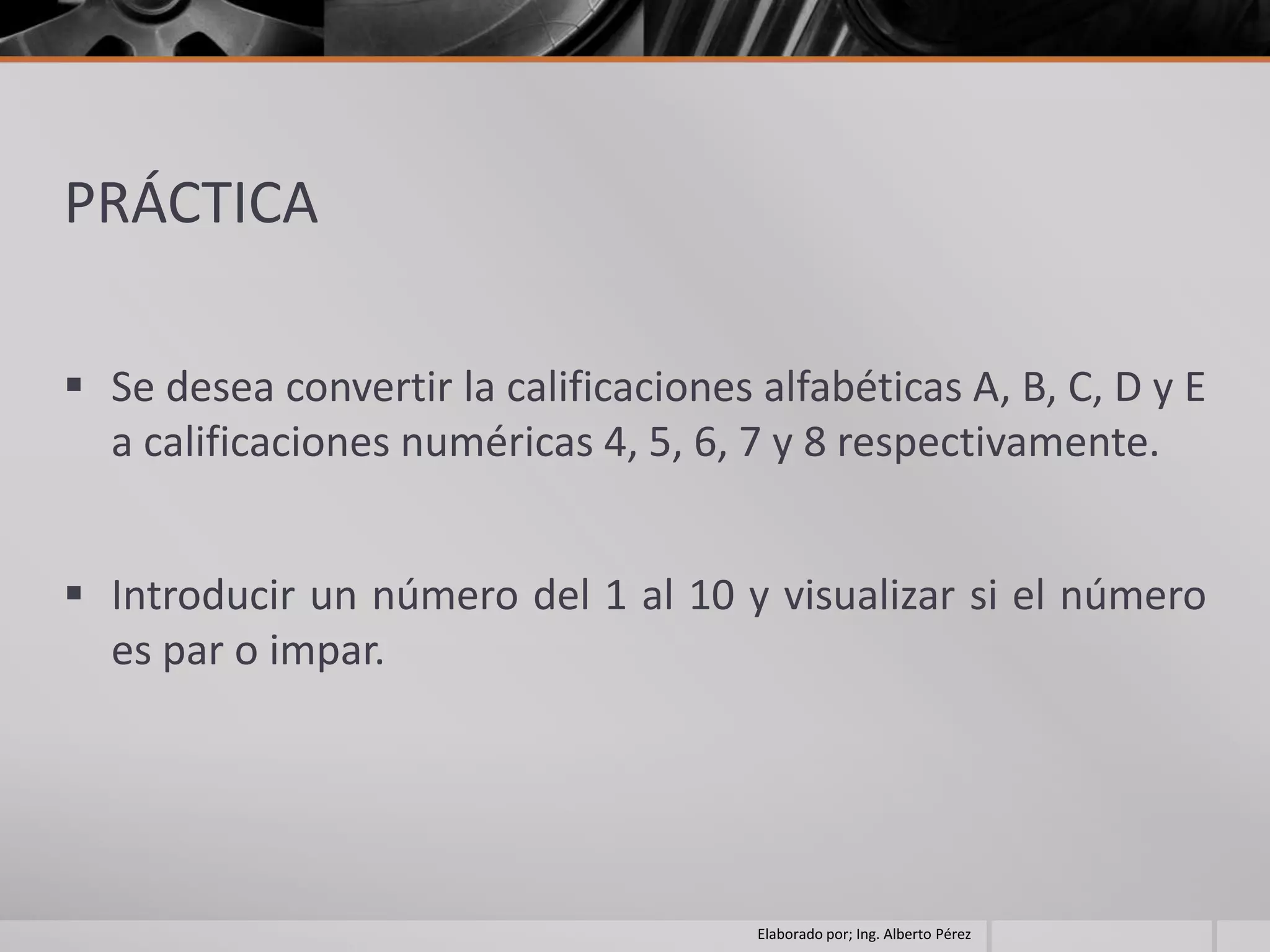

PRÁCTICA

 Se desea convertir la calificaciones alfabéticas A, B, C, D y E
a calificaciones numéricas 4, 5, 6, 7 y 8 respectivamente.

 Introducir un número del 1 al 10 y visualizar si el número
es par o impar.

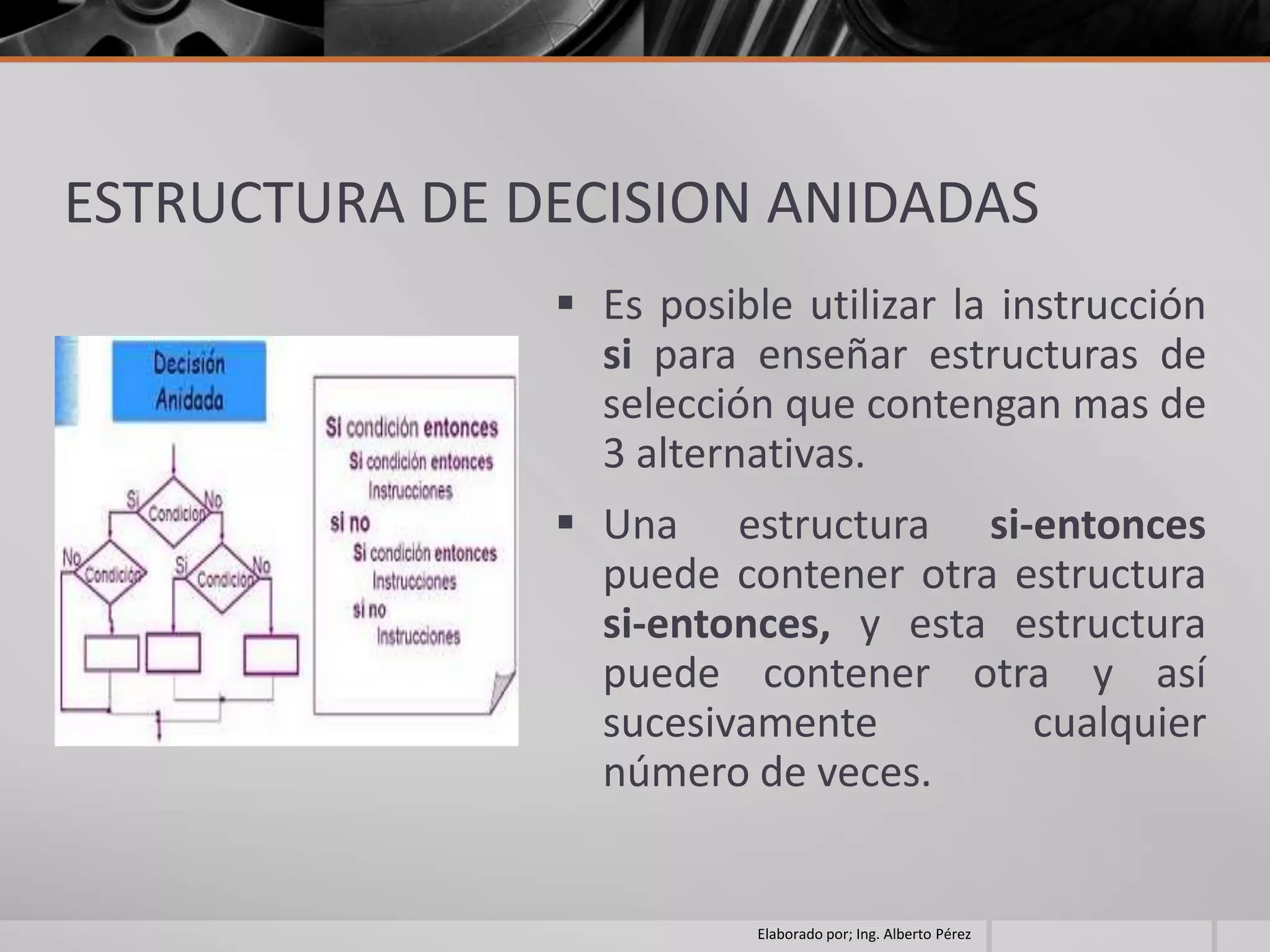

ESTRUCTURA DE DECISION ANIDADAS
 Es posible utilizar la instrucción
si para enseñar estructuras de
selección que contengan mas de
3 alternativas.
 Una estructura si-entonces
puede contener otra estructura
si-entonces, y esta estructura
puede contener otra y así
sucesivamente cualquier
número de veces.

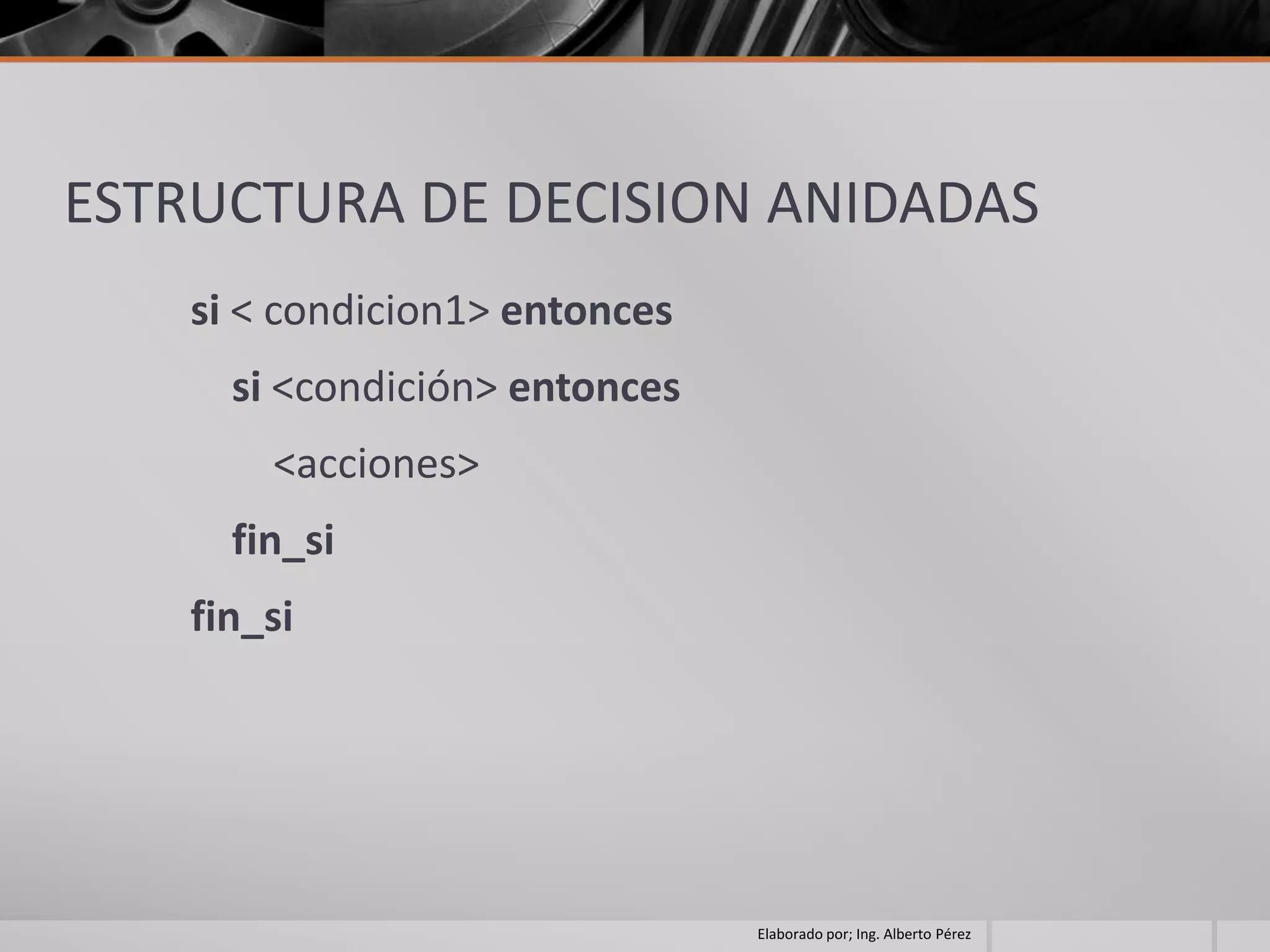

si < condicion1> entonces
si <condición> entonces
<acciones>
fin_si
fin_si

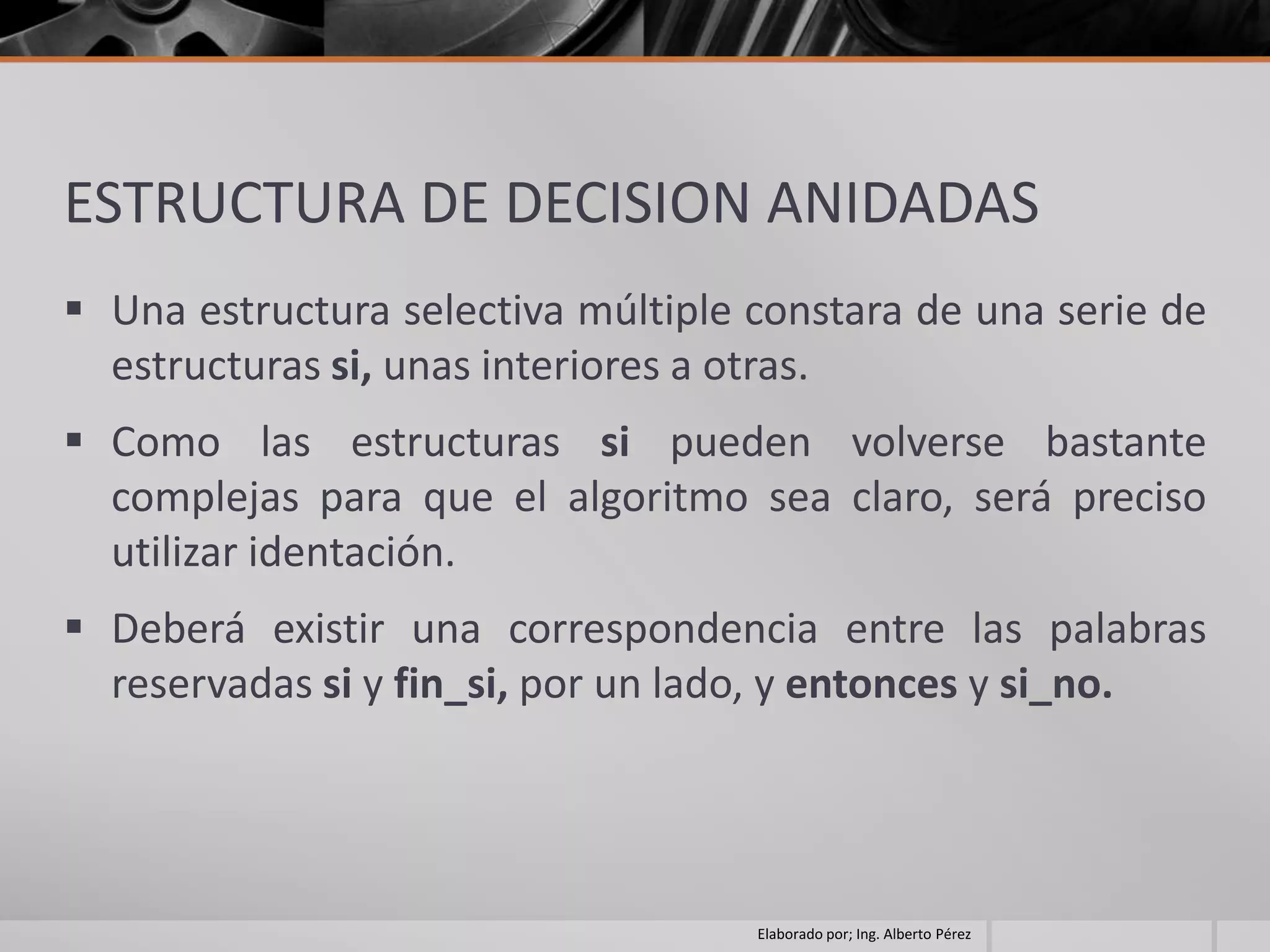

 Una estructura selectiva múltiple constara de una serie de
estructuras si, unas interiores a otras.
 Como las estructuras si pueden volverse bastante
complejas para que el algoritmo sea claro, será preciso
utilizar identación.
 Deberá existir una correspondencia entre las palabras
reservadas si y fin_si, por un lado, y entonces y si_no.

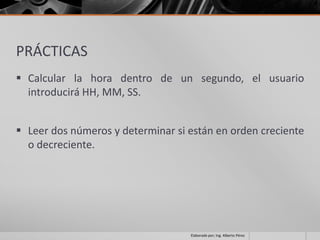

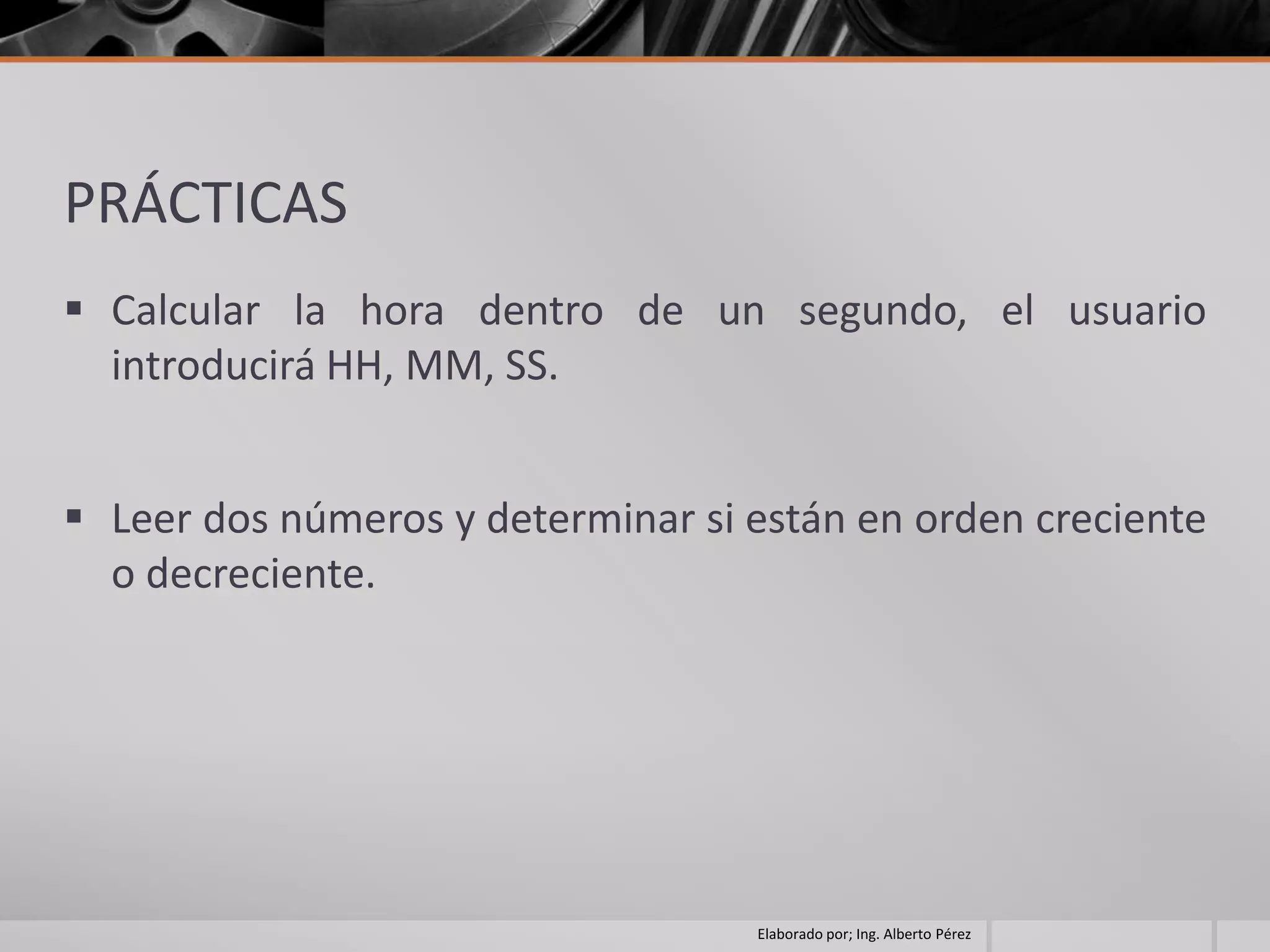

PRÁCTICAS
 Calcular la hora dentro de un segundo, el usuario
introducirá HH, MM, SS.

 Leer dos números y determinar si están en orden creciente
o decreciente.

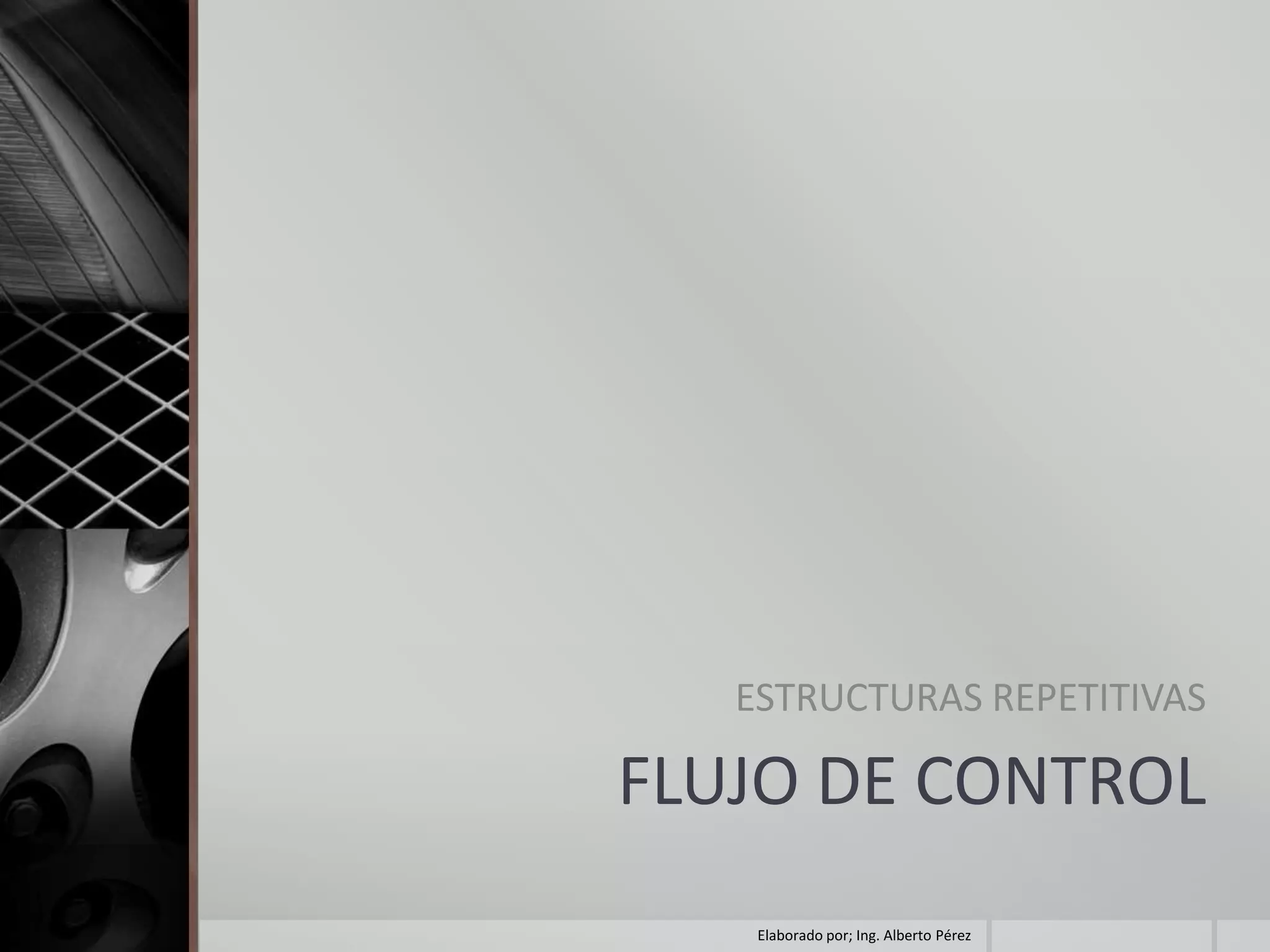

ESTRUCTURAS REPETITIVAS

FLUJO DE CONTROL

 Un tipo muy importante de
estructura es el algoritmo
necesario para repetir una
o varias acciones un
numero determinado de
veces.
 Las estructuras que repiten
una secuencia de
instrucciones un numero
determinado de veces se
denominan ciclos.

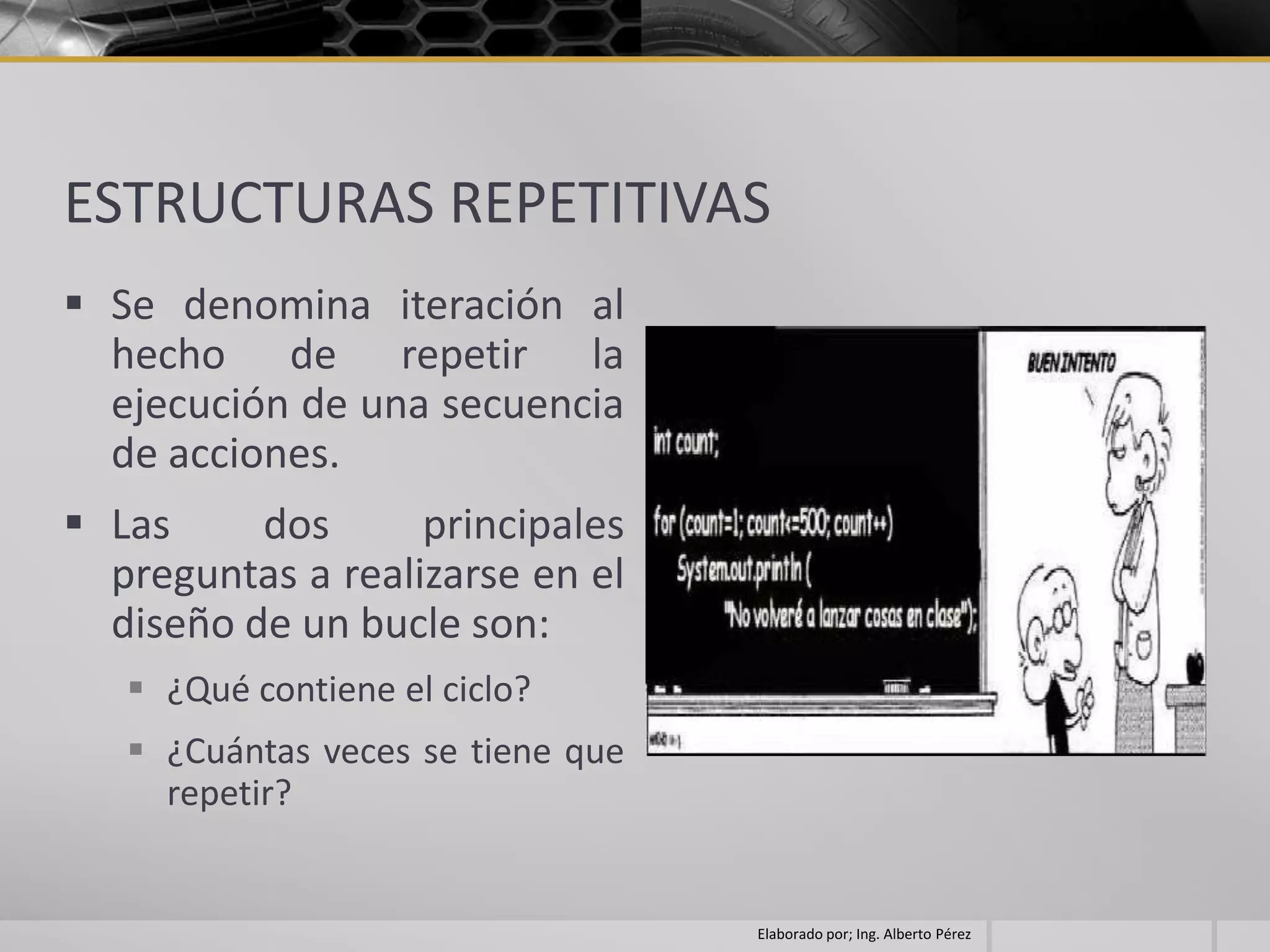

 Se denomina iteración al
hecho de repetir la
ejecución de una secuencia
de acciones.
 Las dos principales
preguntas a realizarse en el
diseño de un bucle son:
 ¿Qué contiene el ciclo?
 ¿Cuántas veces se tiene que
repetir?

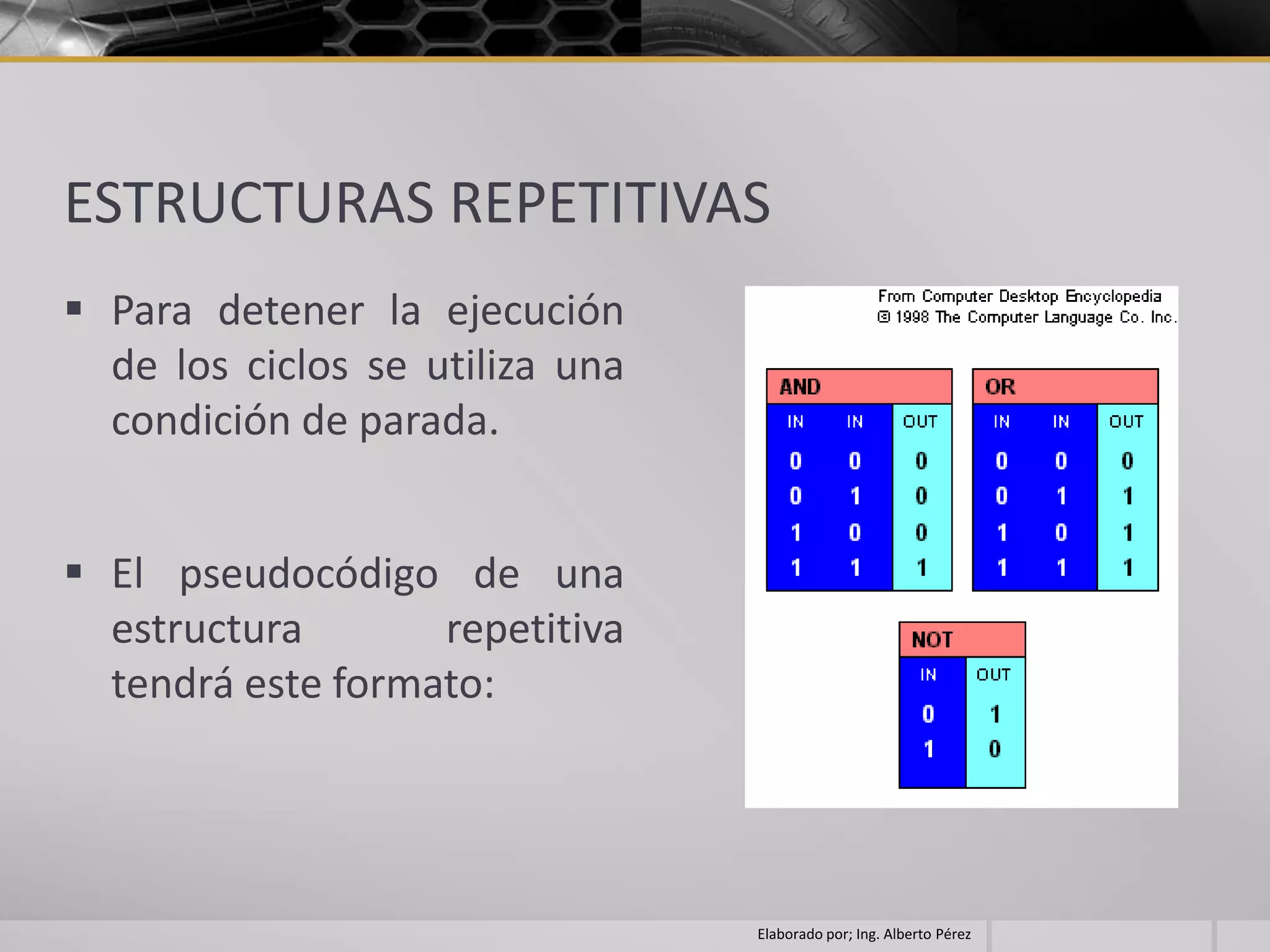

 Para detener la ejecución
de los ciclos se utiliza una
condición de parada.

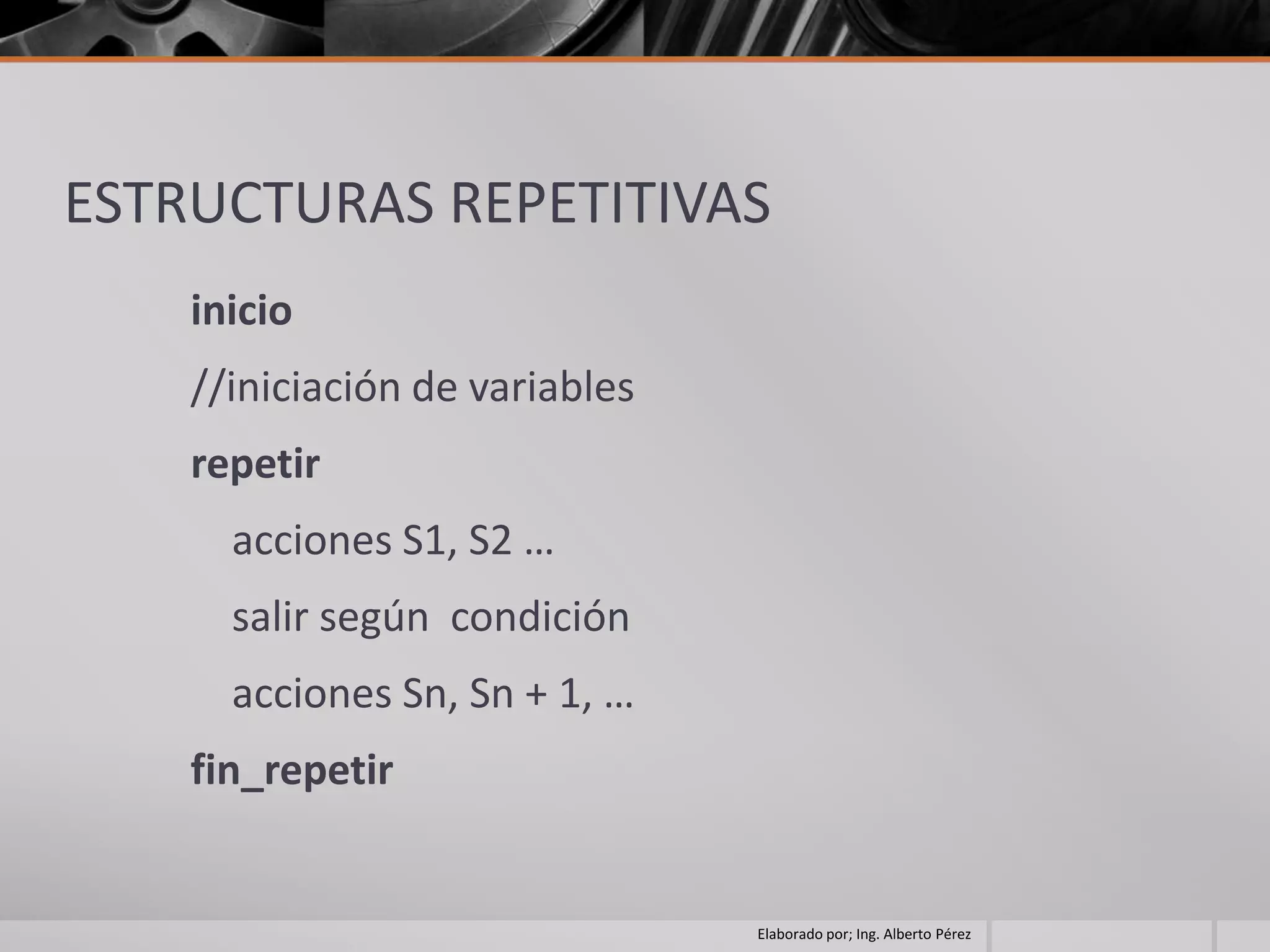

 El pseudocódigo de una
estructura repetitiva
tendrá este formato:


inicio
//iniciación de variables
repetir
acciones S1, S2 …
salir según condición
acciones Sn, Sn + 1, …
fin_repetir

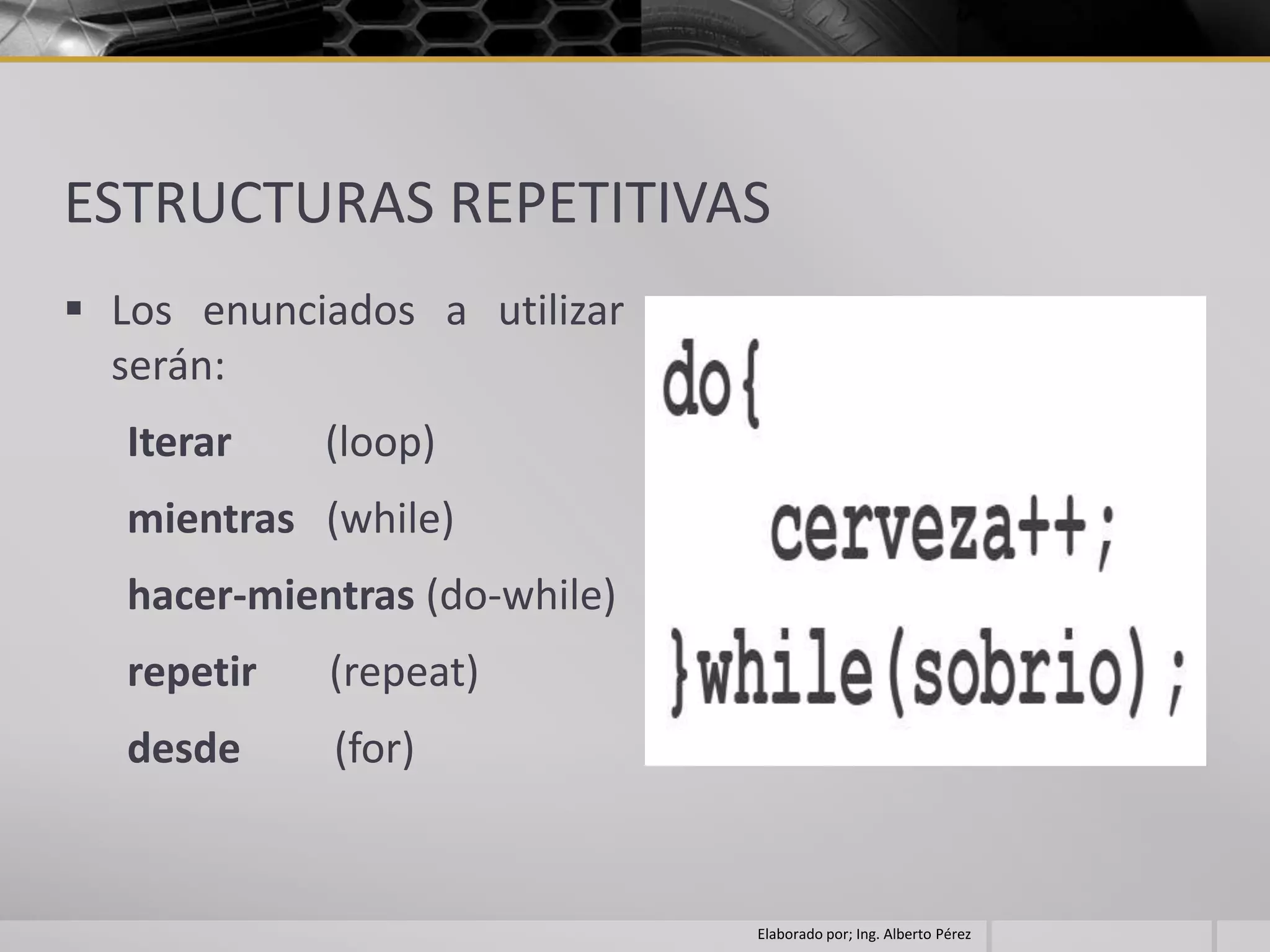

 Los enunciados a utilizar
serán:
Iterar (loop)
mientras (while)
hacer-mientras (do-while)
repetir (repeat)
desde (for)

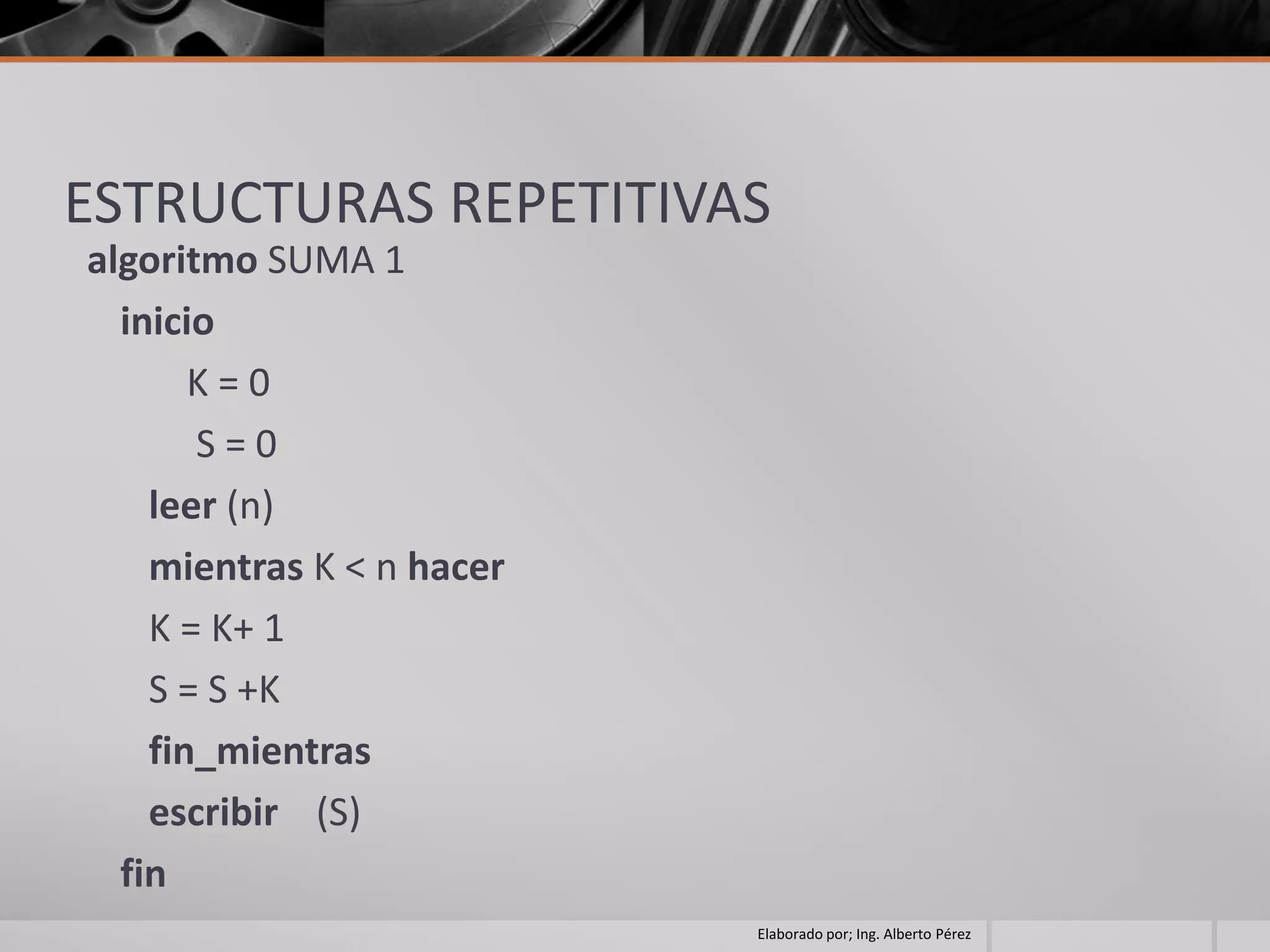

algoritmo SUMA 1
inicio
K=0
S=0
leer (n)
mientras K < n hacer
K = K+ 1
S = S +K
fin_mientras
escribir (S)
fin

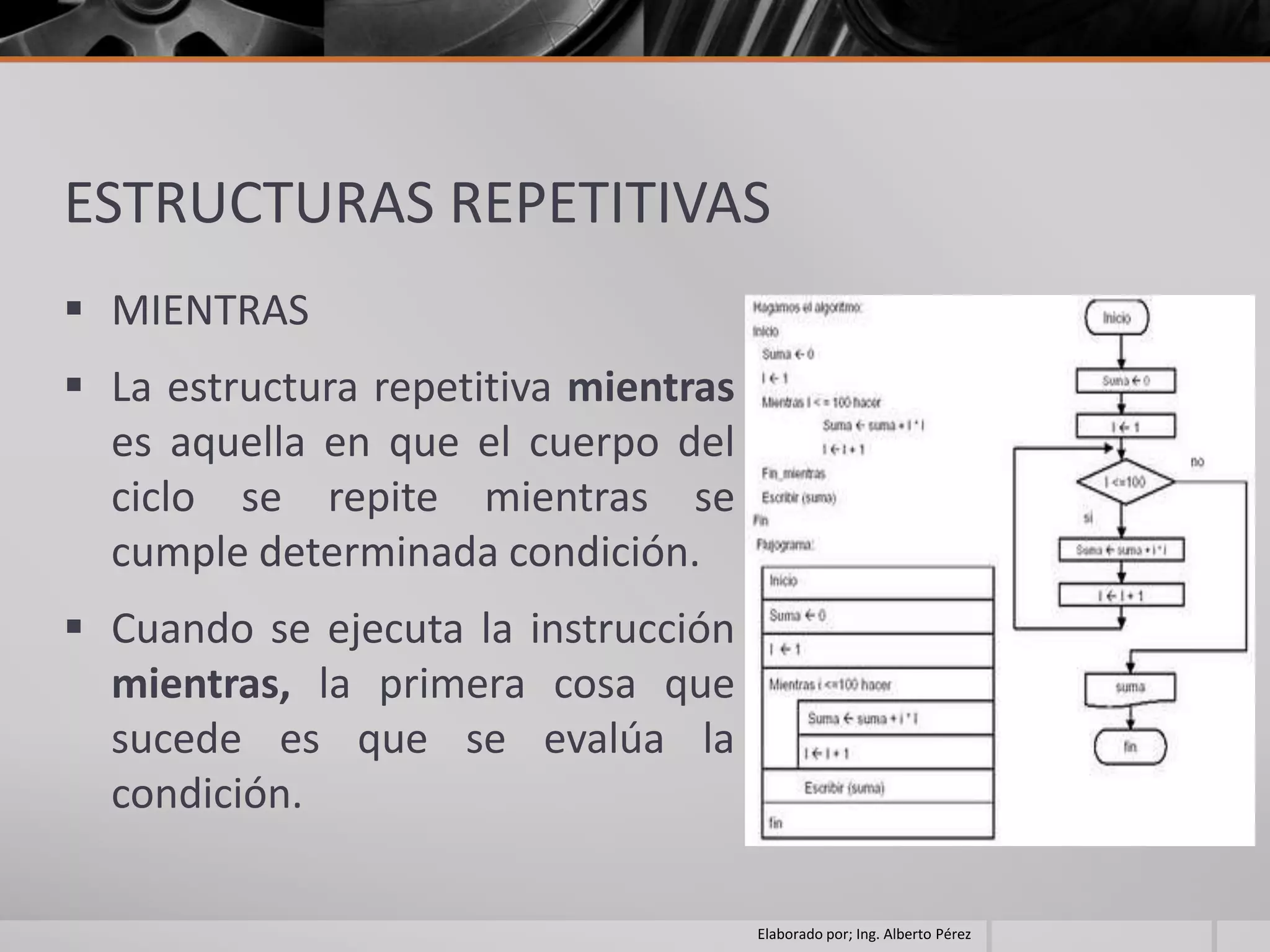

 MIENTRAS
 La estructura repetitiva mientras
es aquella en que el cuerpo del
ciclo se repite mientras se
cumple determinada condición.
 Cuando se ejecuta la instrucción
mientras, la primera cosa que
sucede es que se evalúa la
condición.

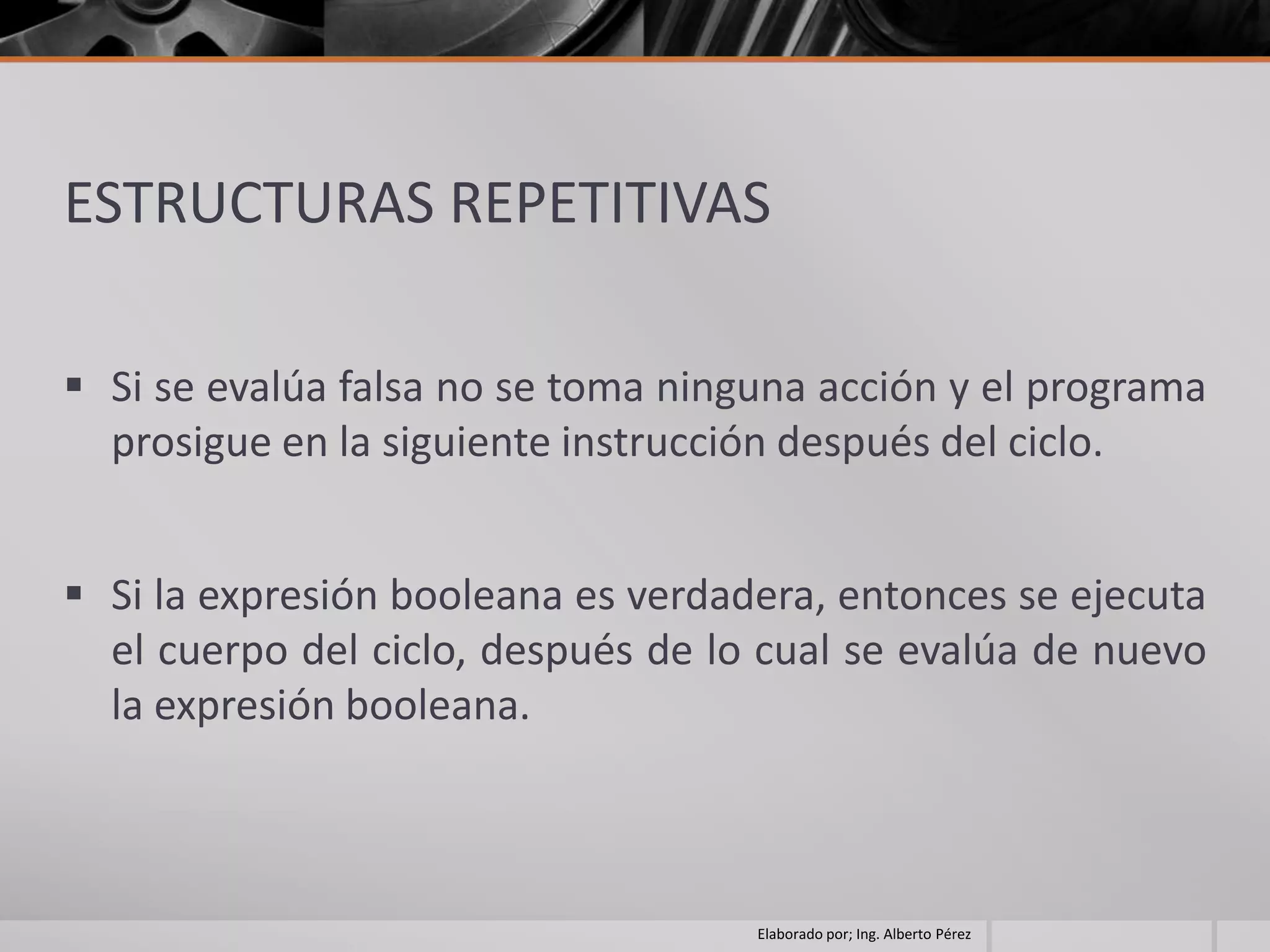

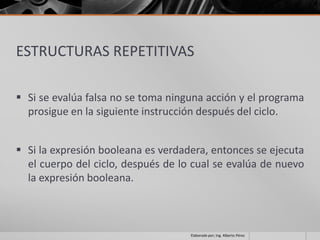

 Si se evalúa falsa no se toma ninguna acción y el programa
prosigue en la siguiente instrucción después del ciclo.

 Si la expresión booleana es verdadera, entonces se ejecuta
el cuerpo del ciclo, después de lo cual se evalúa de nuevo
la expresión booleana.

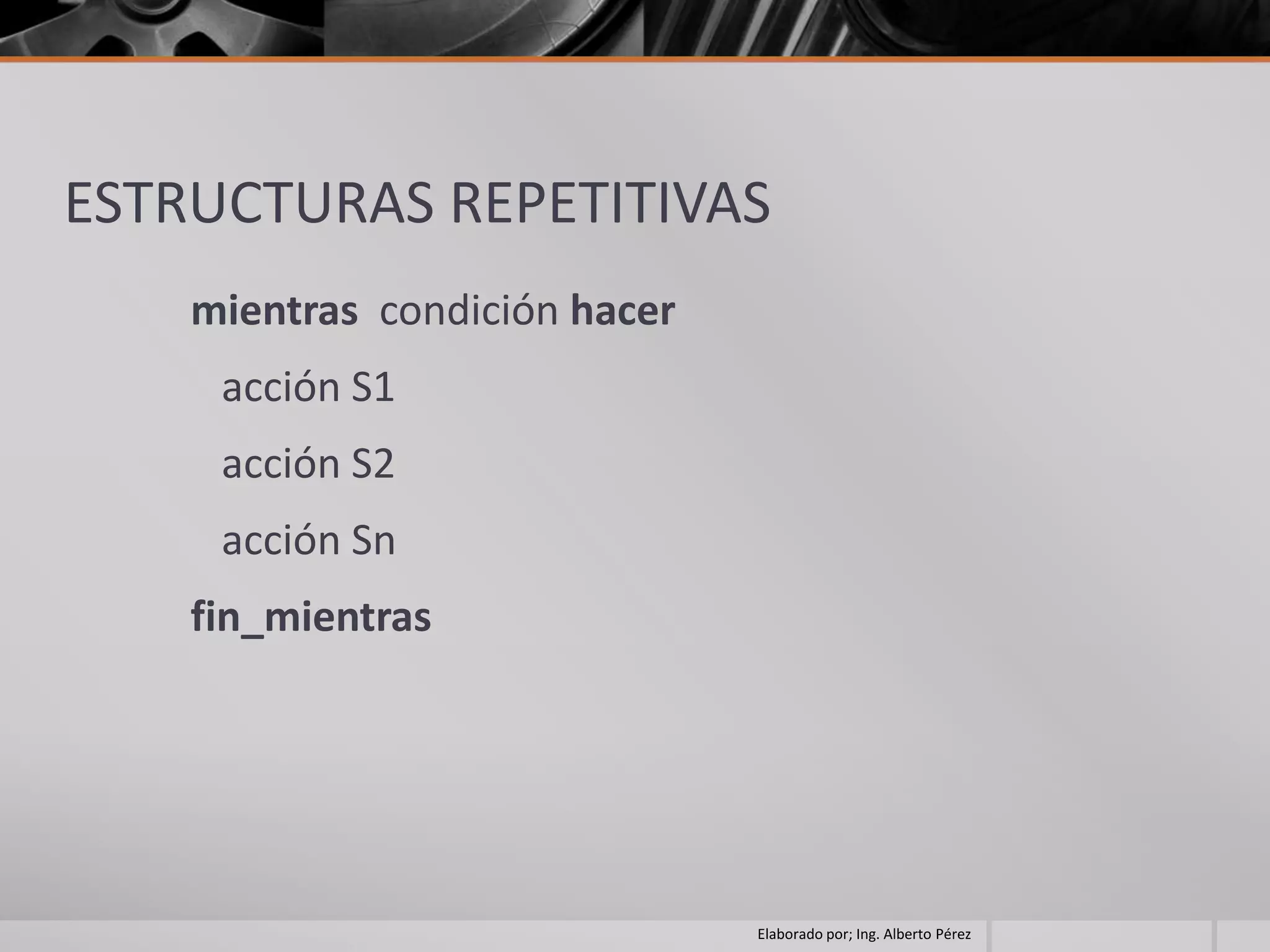

mientras condición hacer
acción S1
acción S2
acción Sn
fin_mientras

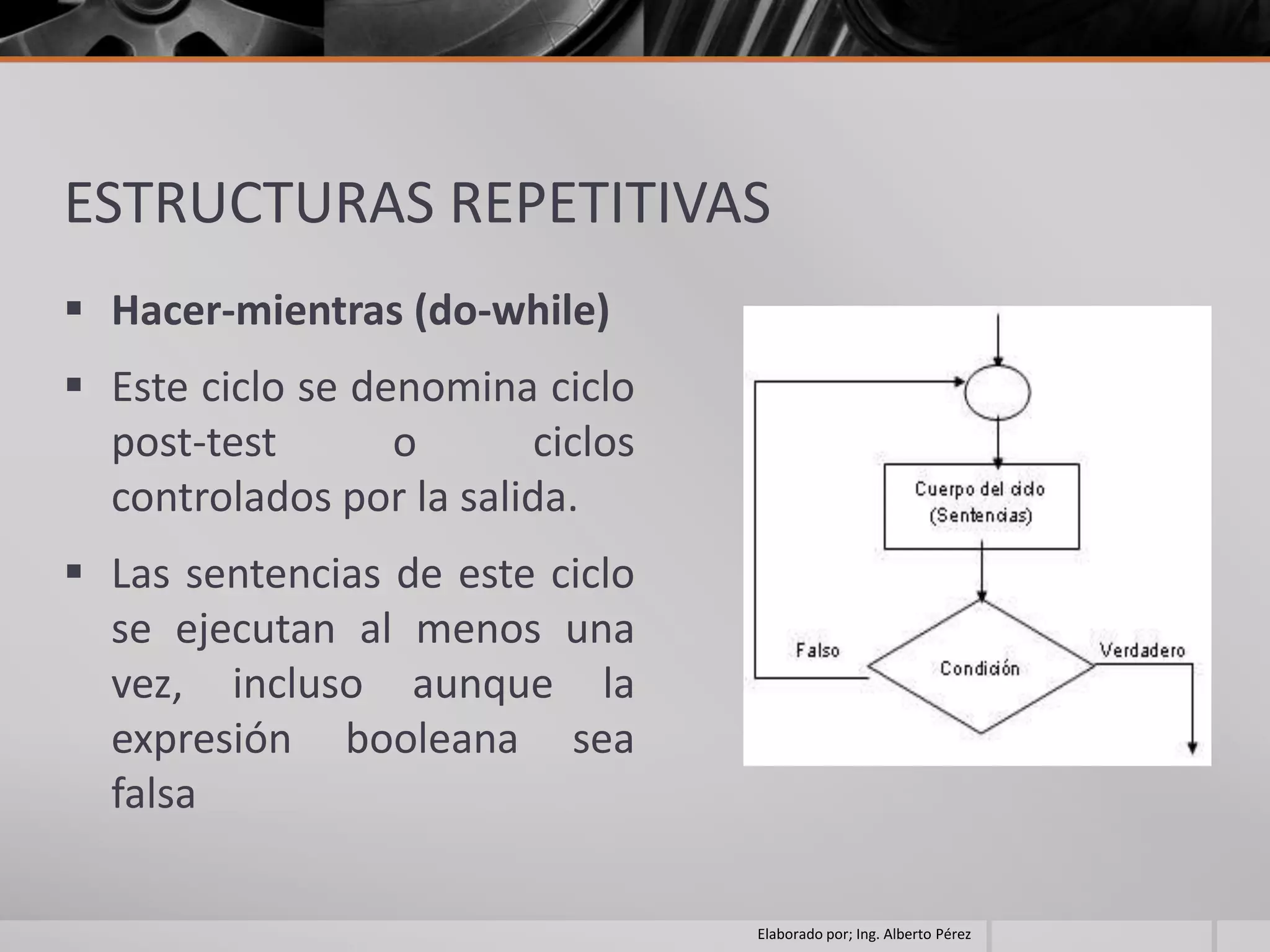

 Hacer-mientras (do-while)
 Este ciclo se denomina ciclo
post-test o ciclos
controlados por la salida.
 Las sentencias de este ciclo
se ejecutan al menos una
vez, incluso aunque la
expresión booleana sea
falsa

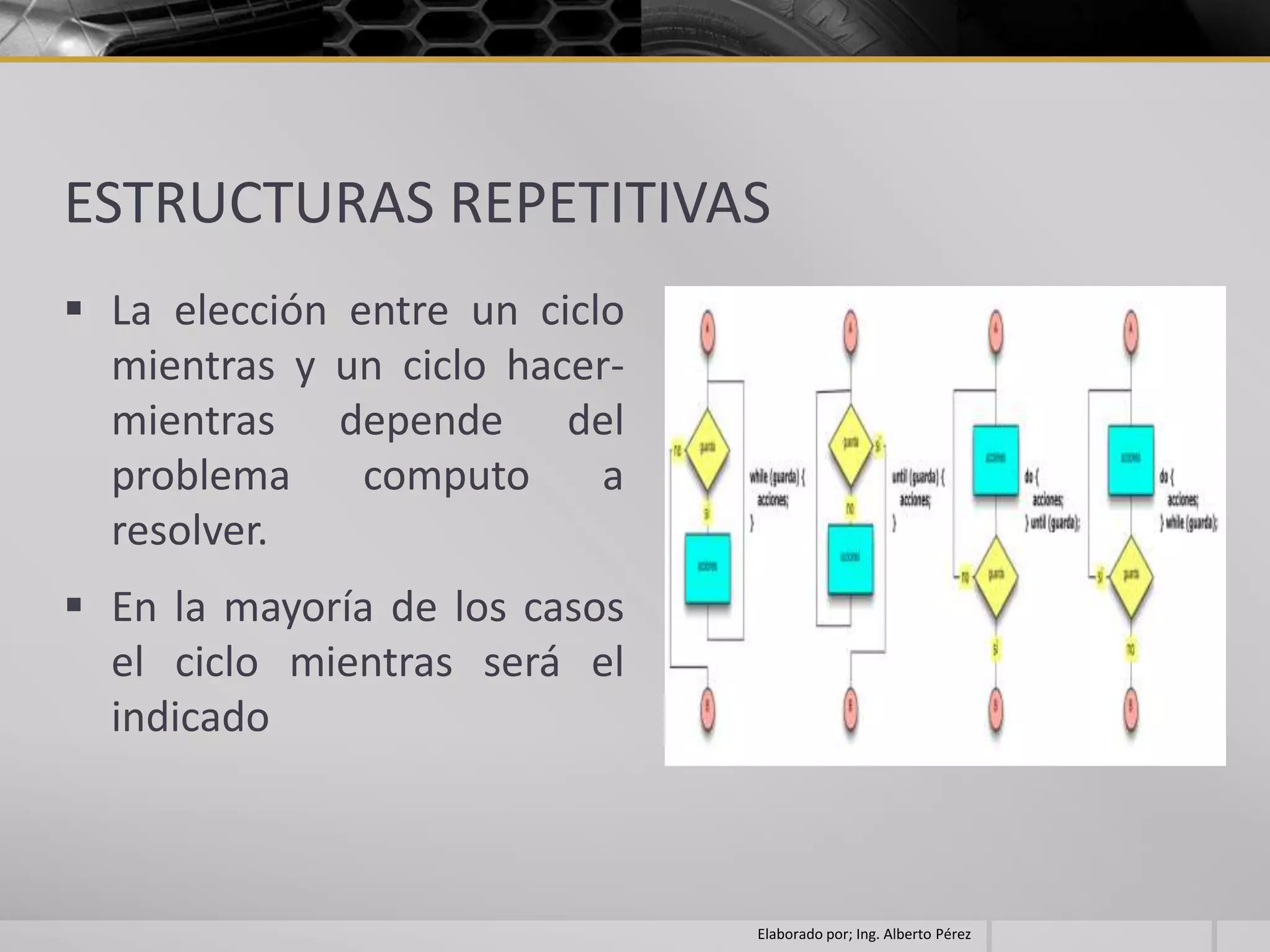

 La elección entre un ciclo
mientras y un ciclo hacer-
mientras depende del
problema computo a
resolver.
 En la mayoría de los casos
el ciclo mientras será el
indicado

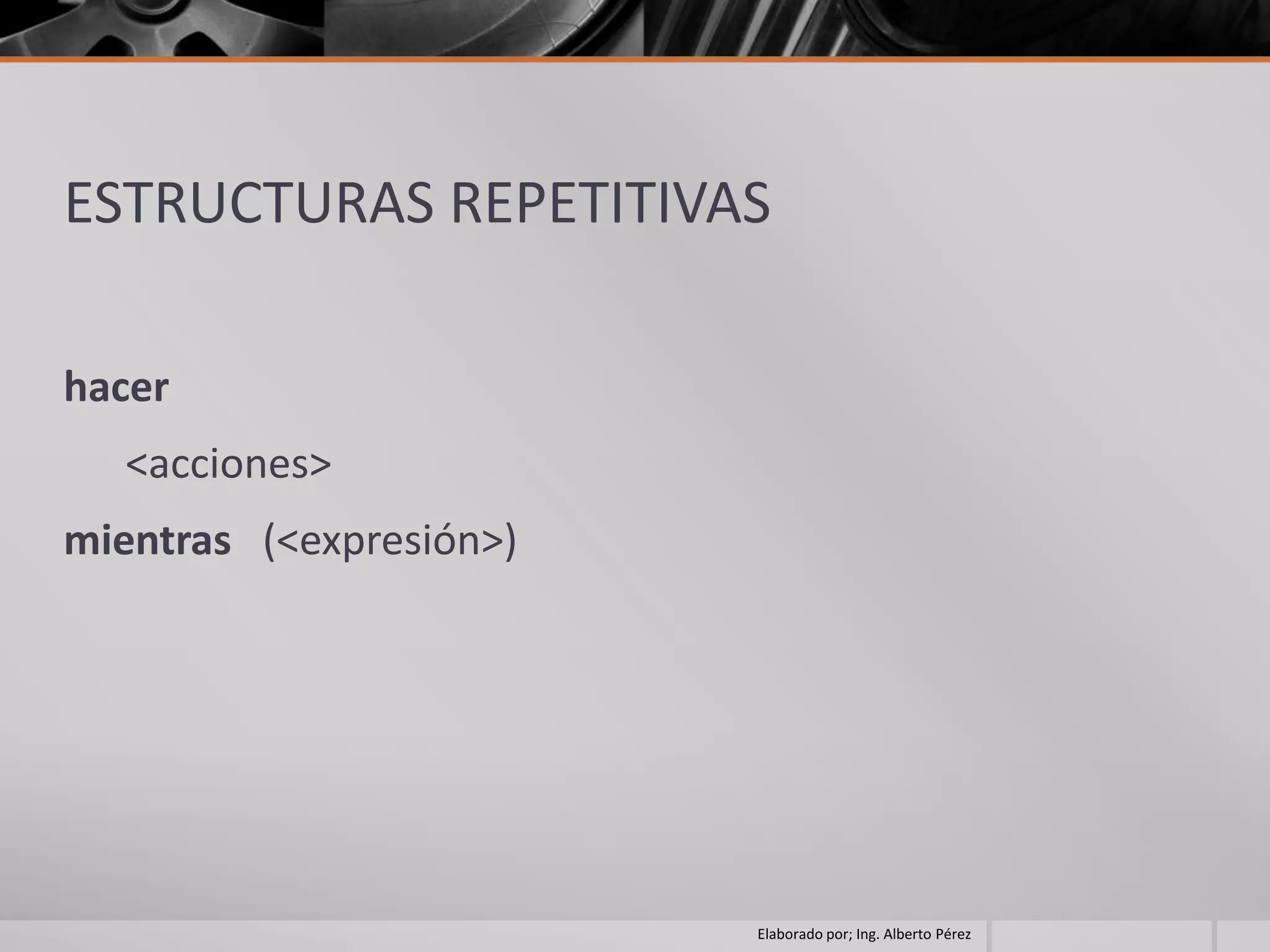

hacer
<acciones>
mientras (<expresión>)

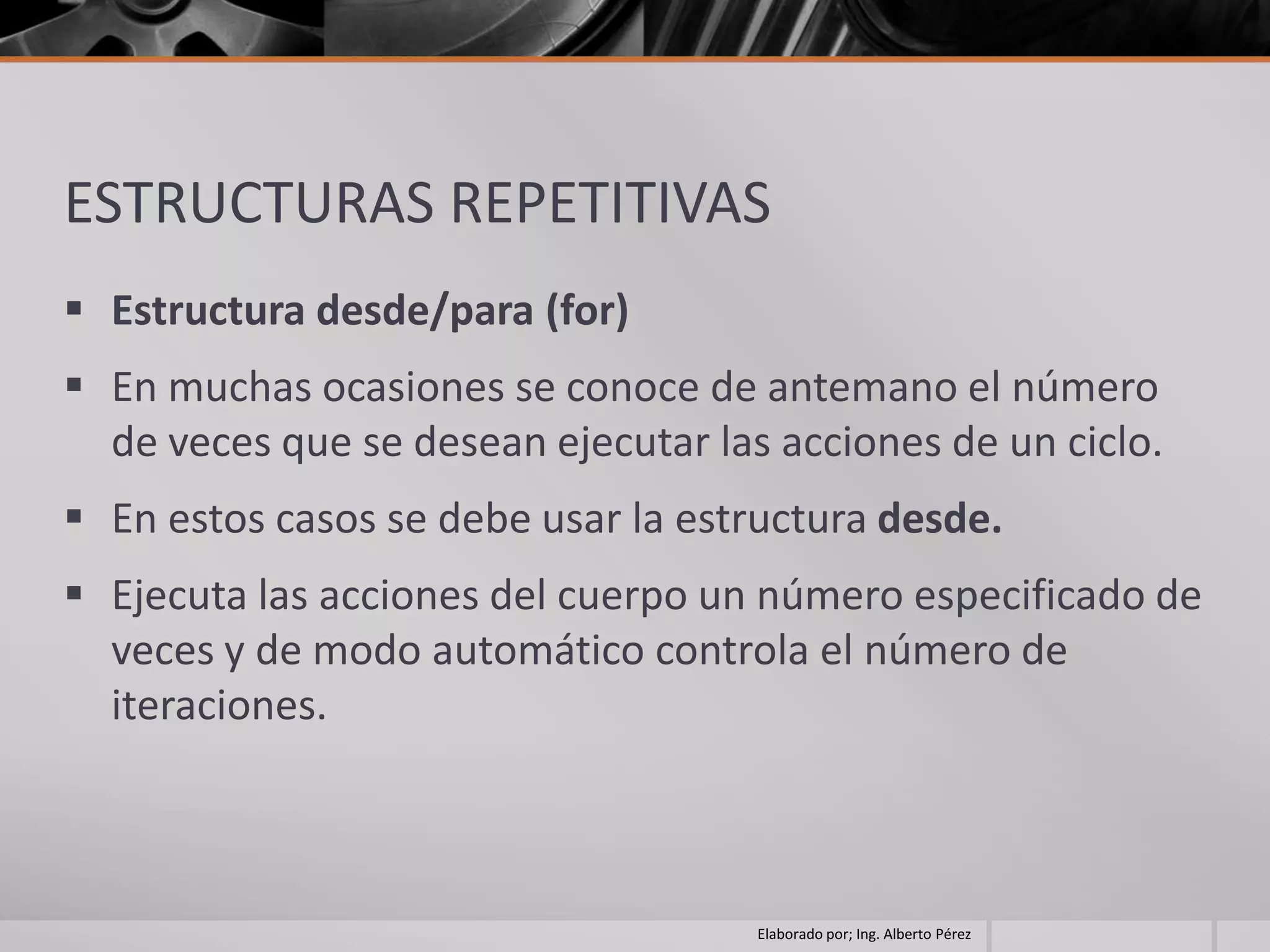

 Estructura desde/para (for)
 En muchas ocasiones se conoce de antemano el número
de veces que se desean ejecutar las acciones de un ciclo.
 En estos casos se debe usar la estructura desde.
 Ejecuta las acciones del cuerpo un número especificado de
veces y de modo automático controla el número de
iteraciones.

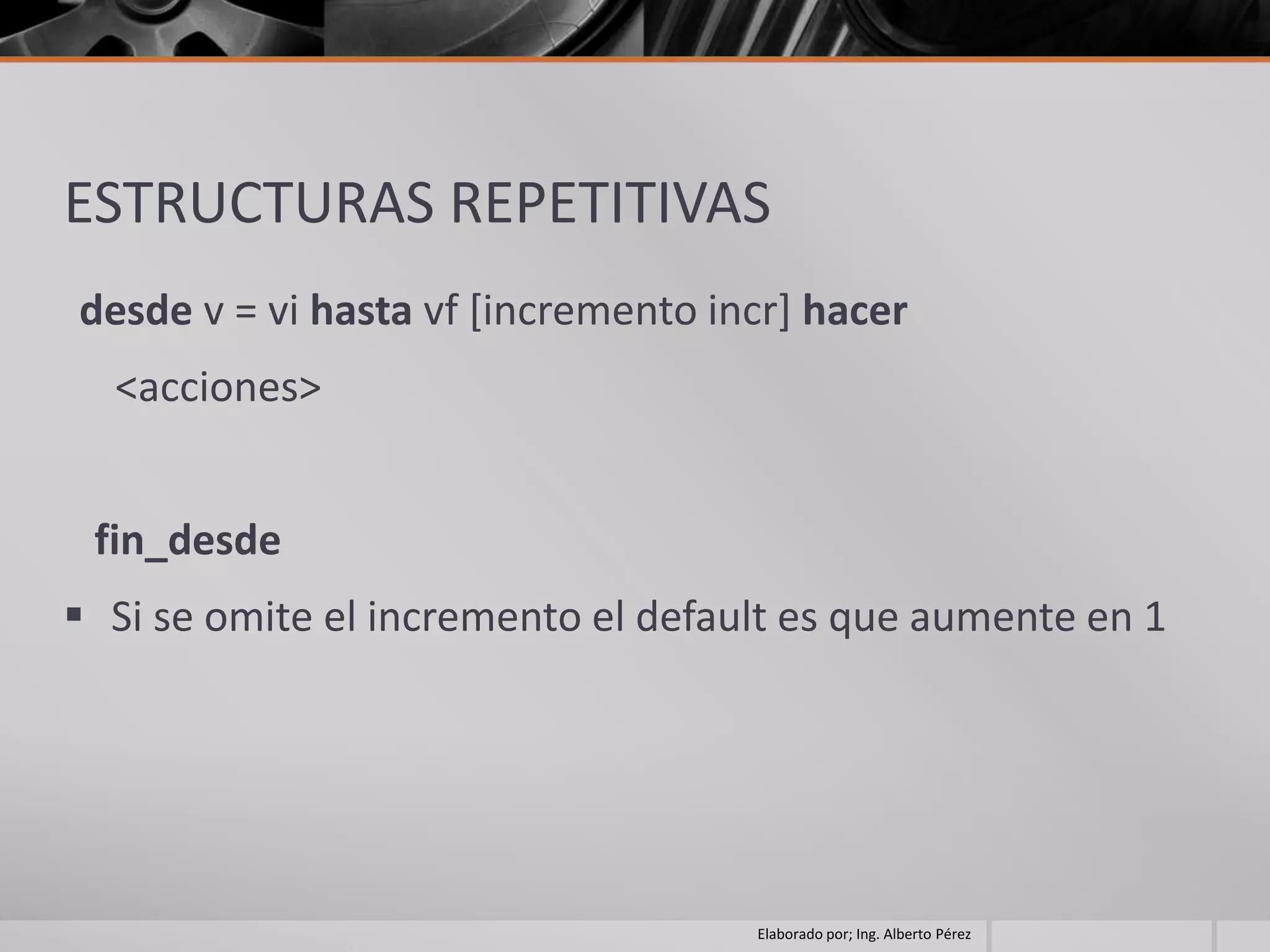

desde v = vi hasta vf [incremento incr] hacer
<acciones>

fin_desde
 Si se omite el incremento el default es que aumente en 1

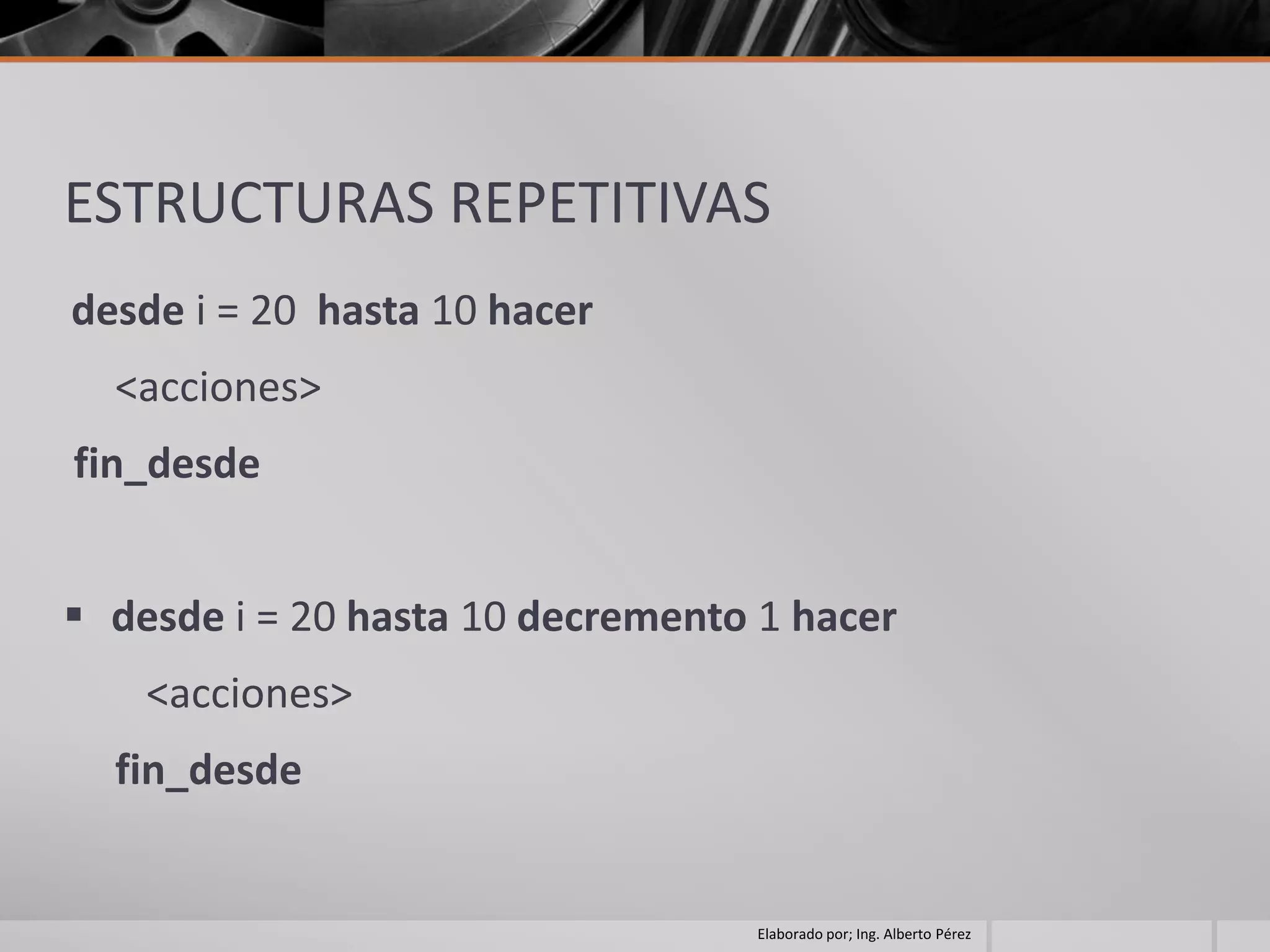

desde i = 20 hasta 10 hacer
<acciones>
fin_desde

 desde i = 20 hasta 10 decremento 1 hacer
<acciones>
fin_desde

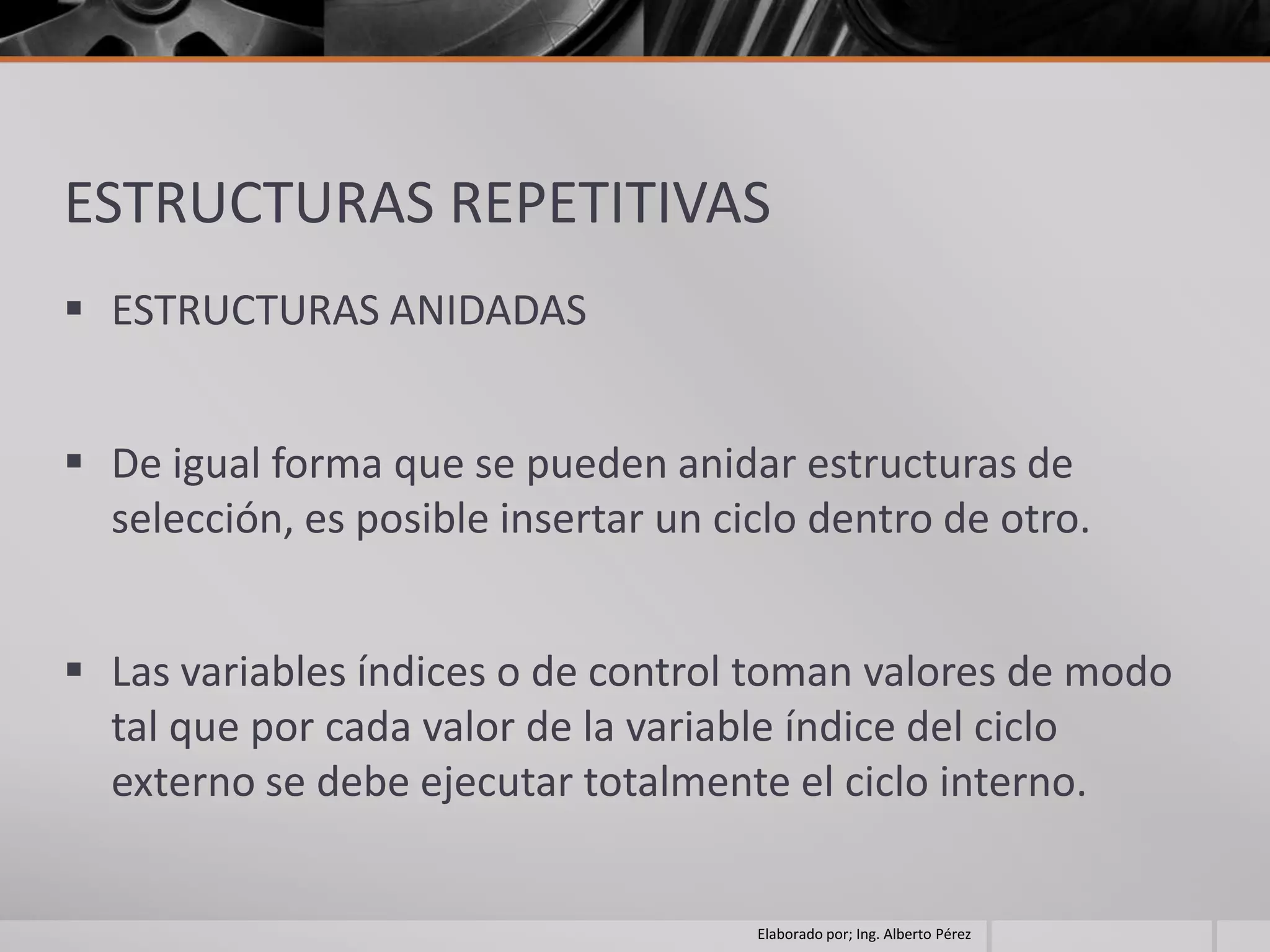

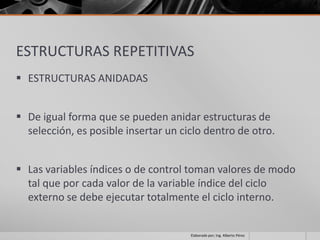

 ESTRUCTURAS ANIDADAS

 De igual forma que se pueden anidar estructuras de
selección, es posible insertar un ciclo dentro de otro.

 Las variables índices o de control toman valores de modo
tal que por cada valor de la variable índice del ciclo
externo se debe ejecutar totalmente el ciclo interno.

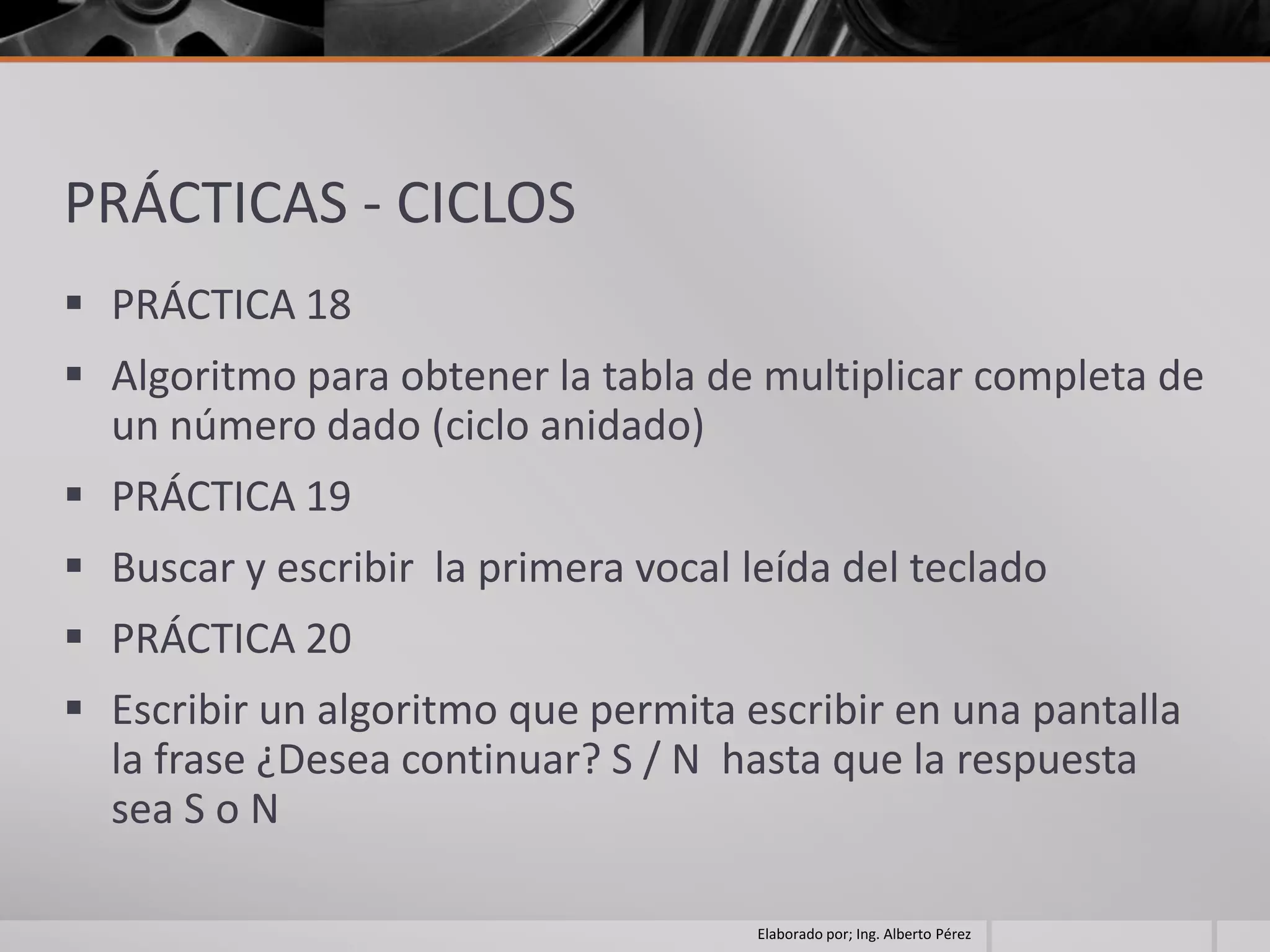

PRÁCTICAS - CICLOS
 PRÁCTICA 18
 Algoritmo para obtener la tabla de multiplicar completa de
un número dado (ciclo anidado)
 PRÁCTICA 19
 Buscar y escribir la primera vocal leída del teclado
 PRÁCTICA 20
 Escribir un algoritmo que permita escribir en una pantalla
la frase ¿Desea continuar? S / N hasta que la respuesta
sea S o N
