Este documento contiene 8 preguntas de selección múltiple y un problema sobre circuitos eléctricos y condensadores. Las preguntas cubren temas como cómo se modifica la energía almacenada en un condensador cuando se cambia la separación de las placas, cómo varía la capacidad cuando se cambia el voltaje aplicado o se introduce un dieléctrico, y cómo se combinan condensadores. El problema presenta 3 condensadores cargados y conectados y pide calcular las cargas, voltajes finales y carga que pasa por

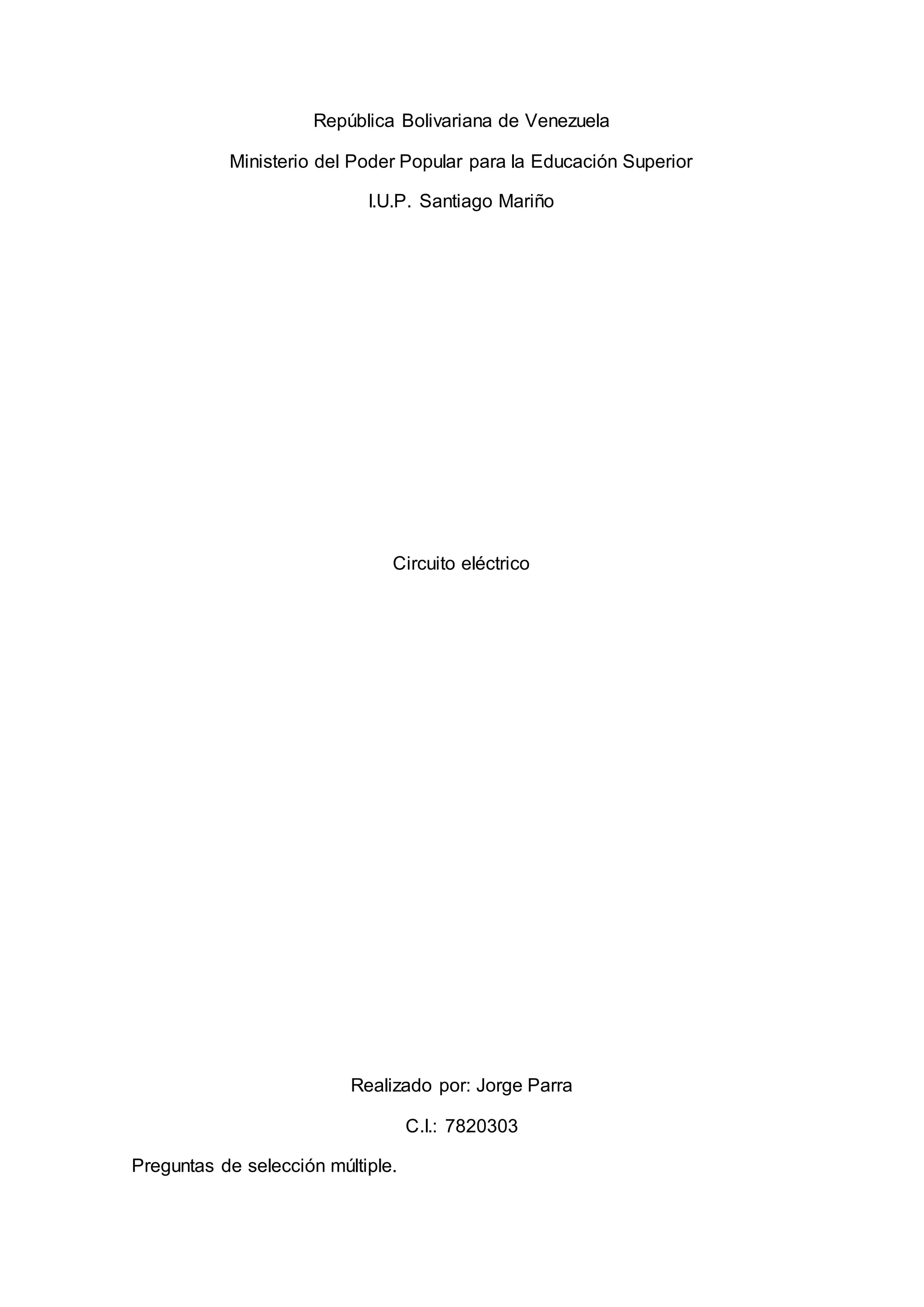

1. República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Superior
I.U.P. Santiago Mariño
Circuito eléctrico
Realizado por: Jorge Parra
C.I.: 7820303
Preguntas de selección múltiple.

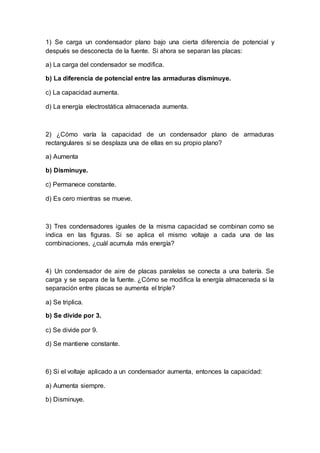

2. 1) Se carga un condensador plano bajo una cierta diferencia de potencial y
después se desconecta de la fuente. Si ahora se separan las placas:
a) La carga del condensador se modifica.
b) La diferencia de potencial entre las armaduras disminuye.
c) La capacidad aumenta.
d) La energía electrostática almacenada aumenta.
2) ¿Cómo varía la capacidad de un condensador plano de armaduras
rectangulares si se desplaza una de ellas en su propio plano?
a) Aumenta
b) Disminuye.
c) Permanece constante.
d) Es cero mientras se mueve.
3) Tres condensadores iguales de la misma capacidad se combinan como se
indica en las figuras. Si se aplica el mismo voltaje a cada una de las
combinaciones, ¿cuál acumula más energía?
4) Un condensador de aire de placas paralelas se conecta a una batería. Se
carga y se separa de la fuente. ¿Cómo se modifica la energía almacenada si la
separación entre placas se aumenta el triple?
a) Se triplica.
b) Se divide por 3.
c) Se divide por 9.
d) Se mantiene constante.
6) Si el voltaje aplicado a un condensador aumenta, entonces la capacidad:
a) Aumenta siempre.
b) Disminuye.

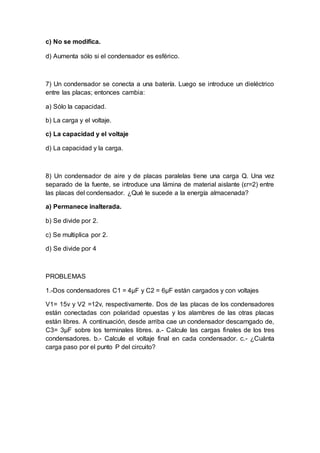

3. c) No se modifica.
d) Aumenta sólo si el condensador es esférico.
7) Un condensador se conecta a una batería. Luego se introduce un dieléctrico
entre las placas; entonces cambia:
a) Sólo la capacidad.
b) La carga y el voltaje.
c) La capacidad y el voltaje
d) La capacidad y la carga.
8) Un condensador de aire y de placas paralelas tiene una carga Q. Una vez
separado de la fuente, se introduce una lámina de material aislante (εr=2) entre
las placas del condensador. ¿Qué le sucede a la energía almacenada?
a) Permanece inalterada.
b) Se divide por 2.
c) Se multiplica por 2.
d) Se divide por 4
PROBLEMAS
1.-Dos condensadores C1 = 4µF y C2 = 6µF están cargados y con voltajes
V1= 15v y V2 =12v, respectivamente. Dos de las placas de los condensadores
están conectadas con polaridad opuestas y los alambres de las otras placas
están libres. A continuación, desde arriba cae un condensador descarngado de,
C3= 3µF sobre los terminales libres. a.- Calcule las cargas finales de los tres
condensadores. b.- Calcule el voltaje final en cada condensador. c.- ¿Cuánta
carga paso por el punto P del circuito?
