El documento describe la historia y tecnología de los discos compactos (CD) y DVD. Comenzó en 1982 cuando Philips y Sony crearon el formato CD-Audio. Luego se desarrollaron discos de sólo lectura con mayor capacidad como CD-ROM en 1985 y DVD en 1997. El documento explica el proceso de lectura óptica mediante láser y la evolución de las velocidades y capacidades de almacenamiento a lo largo de los años.

1. Conrado Perea

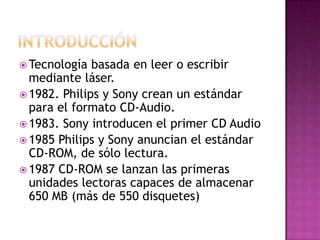

2.  Tecnología basada en leer o escribir
mediante láser.
 1982. Philips y Sony crean un estándar
para el formato CD-Audio.
 1983. Sony introducen el primer CD Audio
 1985 Philips y Sony anuncian el estándar
CD-ROM, de sólo lectura.
 1987 CD-ROM se lanzan las primeras
unidades lectoras capaces de almacenar
650 MB (más de 550 disquetes)

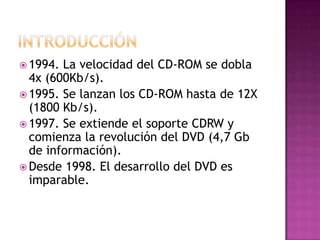

3.  1994. La velocidad del CD-ROM se dobla
4x (600Kb/s).
 1995. Se lanzan los CD-ROM hasta de 12X
(1800 Kb/s).
 1997. Se extiende el soporte CDRW y
comienza la revolución del DVD (4,7 Gb
de información).
 Desde 1998. El desarrollo del DVD es
imparable.

4.  La lectura del CD-ROM se realiza a través
de una lente que se encarga de dirigir un
láser a lo largo y ancho de la superficie
del disco compacto.

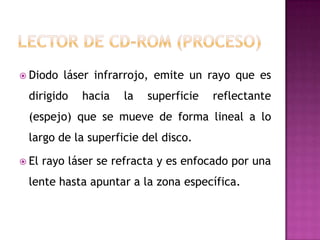

5.  Diodo láser infrarrojo, emite un rayo que es
dirigido hacia la superficie reflectante
(espejo) que se mueve de forma lineal a lo
largo de la superficie del disco.
 El rayo láser se refracta y es enfocado por una
lente hasta apuntar a la zona específica.

6.  El disco refracta una determinada cantidad de
luz emitida por el láser, si la luz es reflejada
completamente, indica que se ha leído un 1
(land o isla). Si la luz no se refleja indica que
ha leído un 0 (pit u hoyo).
 Una serie de espejos y lentes recogen la luz
reflejada y la dirigen a un fotodetector, que
transforma la energía luminosa en eléctrica.
 La mayoría de los componentes son fijos
excepto la cabeza, que contiene el espejo y lo
mueve en forma lineal sobre la superficie del
disco.

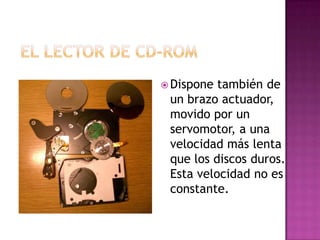

7.  Dispone también de
un brazo actuador,
movido por un
servomotor, a una
velocidad más lenta
que los discos duros.
Esta velocidad no es
constante.

8.  CVL Velocidad lineal
constante, para obtener
la misma información
dando igual donde se
encuentre la cabeza
lectora.
 P-CAV, velocidad angular
parcialmente constante,
va de menos a más hasta
mantener una velocidad.

9.  Z-CLV: velocidad lineal
constante por zonas,
dependiendo de la zona
la velocidad es mayor o
menor.
 La velocidad que dan
los fabricantes es
engañosa ya que no son
velocidades constantes.

10.  Bandeja de plástico.
 Caddy, especie de funda
protectora de plástico
transparente, que luego
se insertaba en el cd.
 Slot-in, inserción directa
del cd.
 Cargador de cd´s.

11.  En las primeras
unidades cada casa
tenía su propia interfaz
de conexión.
Normalmente se
vendían en un kit con
la tarjeta de sonido y
una tarjeta de
conexión del lector CD-
ROM

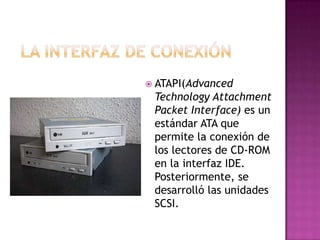

12.  ATAPI(Advanced
Technology Attachment
Packet Interface) es un
estándar ATA que
permite la conexión de
los lectores de CD-ROM
en la interfaz IDE.
Posteriormente, se
desarrolló las unidades
SCSI.

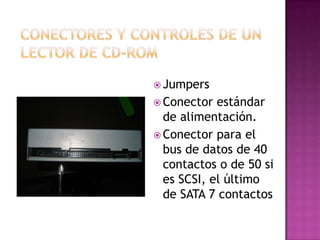

13.  Jumpers
 Conector estándar
de alimentación.
 Conector para el
bus de datos de 40
contactos o de 50 si
es SCSI, el último
de SATA 7 contactos

14.  Salidas de audio
 Analógica 4 patillas
 Digital 2 patillas
 En la parte frontal
 Conector Jack
 Rueda de volumen
 Dos botones

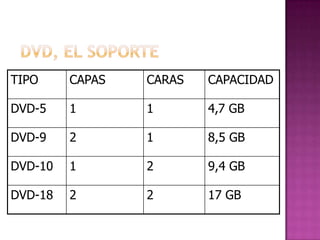

15. TIPO CAPAS CARAS CAPACIDAD
DVD-5 1 1 4,7 GB
DVD-9 2 1 8,5 GB
DVD-10 1 2 9,4 GB
DVD-18 2 2 17 GB

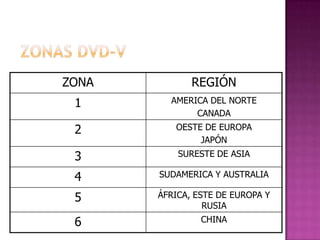

16. ZONA REGIÓN
1 AMERICA DEL NORTE
CANADA
2 OESTE DE EUROPA
JAPÓN
3 SURESTE DE ASIA
4 SUDAMERICA Y AUSTRALIA
5 ÁFRICA, ESTE DE EUROPA Y
RUSIA
6 CHINA

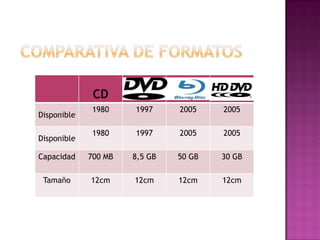

17. CD
1980 1997 2005 2005
Disponible
1980 1997 2005 2005
Disponible
Capacidad 700 MB 8,5 GB 50 GB 30 GB
Tamaño 12cm 12cm 12cm 12cm

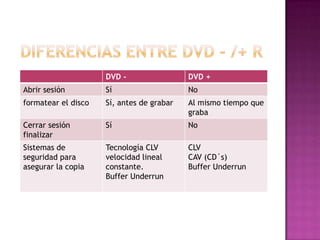

18. DVD - DVD +
Abrir sesión Sí No
formatear el disco Sí, antes de grabar Al mismo tiempo que
graba
Cerrar sesión Sí No
finalizar
Sistemas de Tecnología CLV CLV
seguridad para velocidad lineal CAV (CD´s)
asegurar la copia constante. Buffer Underrun
Buffer Underrun

19.  Enel CD-ROM
conseguiremos la
velocidad de
transmisión de datos
multiplicando la
velocidad por 150
kb/s y en los DVD
por 1350 kb/s

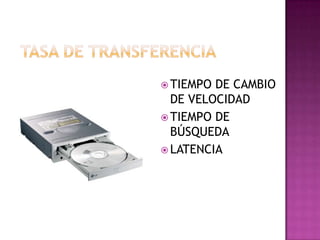

20.  TIEMPO DE CAMBIO
DE VELOCIDAD
 TIEMPO DE
BÚSQUEDA
 LATENCIA

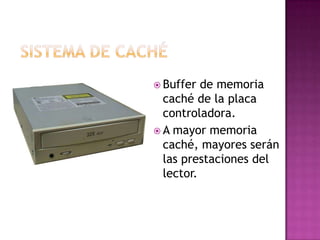

21.  Buffer de memoria
caché de la placa
controladora.
 A mayor memoria
caché, mayores serán
las prestaciones del
lector.

22.  CD-R, CDRW, CD LightScribe
 DVD-R, DVDRW, DVD Dual
Layer, DVD LS
 DVD+R, DVDRW, DVD Dual
Layer, DVD LS

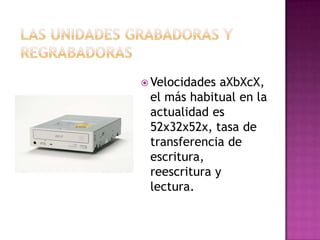

23.  Velocidades aXbXcX,
el más habitual en la
actualidad es
52x32x52x, tasa de
transferencia de
escritura,
reescritura y
lectura.
