1. APLICACIÓN DEL SISTEMA DE
MEDICION DE FUERZAS
ESTUDIANTE:
ABIU JIREH CABALLERO TAPIAS
GRADO:
11-2
COLEGIO TECNICO MICROEMPRESARIAL EL
CARMEN

2. FUERZA
Es aquella acción que ejercida sobre un cuerpo
produce sobre el una deformación que será tanto
mas grande como mayor sea la fuerza causante.
Según newton una fuerza es la interacción entre dos o
mas objetos. No puede existir una fuerza sola, si NO
hay un cuerpo que la produzca y otro que la reciba.
Cuando un objeto cae, no lo hace por si solo sino
simplemente por su interacción con la tierra o por
así llamarla la gravedad.

3. Medición
Hay muchas maneras de medir y unidades de
medición de fuerza, y una de las mas comunes son
los newton, llamada de tal manera por Isaac
Newton.
Esto equivale a la aceleración de un objeto por la
masa del mismo.
• a= aceleración
• f=fuerza
• m=masa
Formula F = m. a

4. LAS
PALANCAS

5. Palanca.
Una palanca es una maquina
simple cuya función es transmitir
fuerza y desplazamiento. Esta
compuesta por una barra rígida
que puede girar libremente
alrededor de un punto de apoyo
llamado fulcro.

6. PARA QUE SE USA?
Se usa para amplificar la fuerza
mecánica que se aplica a un
objeto, para incrementar su
velocidad o distancia
recorrida, en respuesta a la
aplicación de una fuerza.

7. FUERZAS
ACTUANTES

9. P  LA POTENCIA
Es la fuerza que aplicamos
voluntariamente con el fin de
obtener un resultado; ya sea
manualmente o por medio de
motores u otros mecanismos.

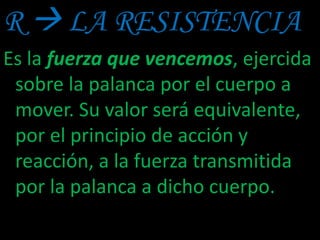

10. R  LA RESISTENCIA
Es la fuerza que vencemos, ejercida
sobre la palanca por el cuerpo a
mover. Su valor será equivalente,
por el principio de acción y
reacción, a la fuerza transmitida
por la palanca a dicho cuerpo.

11. LA FUERZA DE APOYO
Es la ejercida por el fulcro (punto de
apoyo de la barra) sobre la palanca.
Si no se considera el peso de la barra,
será siempre igual y opuesta a la
suma de las anteriores, de tal forma
de mantener la palanca sin
desplazarse del punto de apoyo,
sobre el que rota libremente.

12. Bp  BRAZO DE
POTENCIA
La distancia entre el
punto de aplicación de la
fuerza de potencia y el
punto de apoyo.

13. Br  BRAZO DE
RESISTENCIA
Distancia entre la fuerza
de resistencia y el punto
de apoyo.

14. LEY DE LA PALANCA
En física, la ley que relaciona las
fuerzas de una palanca en
equilibrio se expresa mediante la
ecuación:
P x Bp == R x Br
Potencia por su brazo es igual a
resistencia por el suyo.

15. TIPOS
DE
PALANCA

16. PALANCA DE 1ª CLASE
En la palanca de primera clase, el fulcro se encuentra situado
entre la potencia y la resistencia. Se caracteriza en que la
potencia puede ser menor que la resistencia, aunque a costa de
disminuir la velocidad transmitida y la distancia recorrida por la
resistencia. Para que esto suceda, el brazo de potencia Bp ha de
ser mayor que el brazo de resistencia Br. Cuando se requiere
ampliar la velocidad transmitida a un objeto, o la distancia

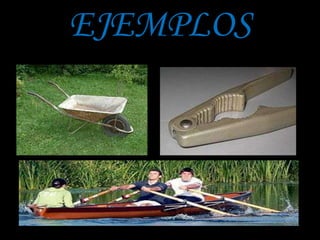

17. EJEMPLOS

18. PALANCA DE LA 2ª CLASE
En la palanca de segunda clase, la resistencia se
encuentra entre la potencia y el fulcro. Se
caracteriza en que la potencia es siempre
menor que la resistencia, aunque a costa de
disminuir la velocidad transmitida y la distancia

19. EJEMPLOS

20. PALANCAS DE 3ª CLASE
En la palanca de tercera clase, la potencia se
encuentra entre la resistencia y el fulcro. Se
caracteriza en que la fuerza aplicada es mayor que la
resultante; y se utiliza cuando lo que se requiere es
ampliar la velocidad transmitida a un objeto o la
distancia recorrida por él.

21. EJEMPLOS

22. LAS
POLEAS

23. POLEA
Una polea, es una maquina simple , un dispositivo
mecánico de tracción, que sirve para transmitir una
fuerza.

24. PARTES DE LA POLEA
Está compuesta por tres partes:
• La llanta: Es la zona exterior de la polea y su
constitución es esencial, ya que se adaptará a la forma
de la correa que alberga.
• El cuerpo: Las poleas estarán formadas por una pieza
maciza cuando sean de pequeño tamaño. Cuando sus
dimensiones aumentan, irán provista de nervios y/o
brazos que generen la polea, uniendo el cubo con la
llanta.
• El cubo: Es el agujero cónico y cilíndrico que sirve para
acoplar al eje. En la actualidad se emplean mucho los
acoplamientos cónicos en las poleas, ya que resulta
muy cómodo su montaje y los resultados de
funcionamiento son excelentes.

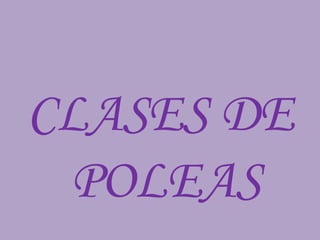

25. CLASES DE
POLEAS

26. POLEA FIJA:
Ésta consiste en una rueda que puede girar alrededor de
un eje fijo, que pasa por un centro, debido a que por
ella pasa una cuerda, de la que en uno de sus extremos
se cuelga el objeto, el que se puede subir
tirando(jalando) la cuerda con la mano desde el otro
extremo. Es acanalada en su periferia y por ella pasa
una cuerda. Al sostener el peso R debemos aplicar una
fuerza F. Y para que la polea no rote la suma de los
momentos de las fuerzas aplicadas debe ser cero, o
sea:
F * r – R * r = 0 de donde F = R > lo cual indica que la
fuerza motriz es igual a la resistencia (en ausencia de
roce, ya que con él la fuerza F es un poco mayor).

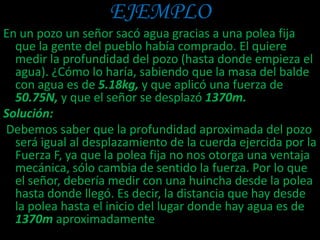

27. EJEMPLO
En un pozo un señor sacó agua gracias a una polea fija
que la gente del pueblo había comprado. El quiere
medir la profundidad del pozo (hasta donde empieza el
agua). ¿Cómo lo haría, sabiendo que la masa del balde
con agua es de 5.18kg, y que aplicó una fuerza de
50.75N, y que el señor se desplazó 1370m.
Solución:
Debemos saber que la profundidad aproximada del pozo
será igual al desplazamiento de la cuerda ejercida por la
Fuerza F, ya que la polea fija no nos otorga una ventaja
mecánica, sólo cambia de sentido la fuerza. Por lo que
el señor, debería medir con una huincha desde la polea
hasta donde llegó. Es decir, la distancia que hay desde
la polea hasta el inicio del lugar donde hay agua es de
1370m aproximadamente

28. POLEA MOVIL
A diferencia de la polea fija la polea móvil se apoya sobre la
cuerda y debido a eso multiplica la fuerza ejercida, por lo
que vendría siendo una palanca de segunda clase. También
tiene un movimiento de rotación (sobre su eje) y otro de
traslación, este es debido a que está en la cuerda. El peso
del objeto se descompone entre las dos ramas del cordel;
luego la fuerza aplicada será sólo la mitad de la resistencia.
(Esto en ausencia de roce). Si se pone a trabajar una polea
móvil veremos que la rotación se produce alrededor del
punto 0. Para que esté en equilibrio, la suma de las torques
producidas por la fuerza motriz y la resistencia debe ser
cero.
La resistencia que actúa con brazo ‘r’ y la fuerza ‘F’ con 2r.
Luego:
• F * 2r = R * r De donde F = R/2 Ó -R * r + F * 2r = 0

29. EJEMPLO
Determine la fuerza aplicada sobre la cuerda, si la masa
del objeto y la polea es de 6.78Kg, y si el
desplazamiento de la carga fue de 205mm.
Solución:
Para obtener la fuerza motora, debemos hacer el
siguiente cálculo: F = R/2.
El valor de R es la masa de la carga mas el de la polea por
la gravedad, que en este caso es 9.8. por lo que R =
66.44 Kg m/s2 ‡ 66.44N Reemplazamos en la fórmula y
obtenemos que La fuerza debe tener valor 33.22 N, con
esto también podemos ver la ventaja mecánica de este
tipo de poleas, que es, “disminuir la fuerza a la mitad”

30. FINNN ….
GRACIAS POR
SU ATENCION
 .
