La palanca es una de las máquinas simples más antiguas. Se define como una barra rígida que se mueve sobre un punto de apoyo llamado fulcro, donde una fuerza pequeña aplicada en un extremo puede generar una fuerza mayor en el otro extremo. Existen tres tipos de palancas dependiendo de la posición del fulcro, la potencia y la resistencia: de primer grado, segundo grado y tercer grado. La palanca puede usarse para modificar la intensidad de una fuerza o el amplitud y sentido de un movimiento.

1. La Palanca

2. HistoriaDesde tiempos remotos, el ser humano aprendió a transformar su poca fuerza en otra mayor.

3. Esto lo consiguió con el invento de las máquinas. Las primeras máquinas
eran sencillos sistemas que facilitaron a hombres y mujeres sus labores;
hoy son conocidos como máquinas simplesmáquinas simples. La rueda, la palanca, la
polea, el tornillo, el plano inclinado y la cuña son algunas máquinas
simples.
¡¡Así es más fácil !!

4. Arquímedes (287-212 a. de C.), un científico de la antigua
Grecia, fue quien logró explicar el funcionamiento de la
palanca. Ilustró su teoría con una frase muy famosa:
Dando por hecho que de tener una palanca suficientemente
larga podría mover la Tierra con sus propias fuerzas.
Dadme un punto deDadme un punto de
apoyo y moveré elapoyo y moveré el
mundomundo

5. Los inventos basados en la palanca se fueron desarrollando a
lo largo de los siglos y tuvieron aplicaciones en campos
muy diversos: fuerza, medición, transporte.
 En la prehistoria ya se empleaba de forma inconsciente para amplificar el golpe (hachas y
martillos) y el transporte de materiales sobre palos que se sujetaban con la manos en un
extremo y arrastraban por el suelo en el otro (narria).

6.  Sobre el 2600 se empleaban palancas
de grandes proporciones para el
movimiento de grandes bloques de
piedra empleados en la construcción de
las primeras pirámides (palanca de 2º
grado).
 Hacia el 2800 a. de C. se empleaba en Egipto remos fijos
apoyados en chumaceras o aros para el desplazamiento
por el Nilo (Palanca de 2º grado)

7. Por lo tanto…
La palanca es la máquina más
antigua del mundo.
Se define la palanca como una barra rígida apoyada en un
punto, sobre la cual se aplica una fuerza pequeña para
obtener una gran fuerza en el otro extremo.

8. Sus Partes…
Desde el punto de vista técnico, la palancapalanca es una barra rígidabarra rígida
que se mueve sobre un punto de apoyo llamado fulcrofulcro, debido a
la
acción de dos fuerzas contrapuestas: la potenciapotencia y la resistenciaresistencia.

9. Según la combinación de los puntos de aplicación de
potencia, resistencia y la posición del fulcro se pueden
obtener tres tipos de palancas:
Palanca de primer grado.Palanca de primer grado.
Se obtiene cuando colocamos el fulcro entre la potencia y la
resistencia.

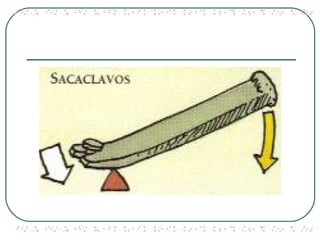

10. Algunos ejemplos de palancas
de primer grado…

15. Palanca de Segundo grado.Palanca de Segundo grado.
Se obtiene cuando colocamos la resistencia entre la potencia
y el fulcro.

16. Algunos ejemplos de palancas
de segundo grado…

19. Palanca de Tercer grado.Palanca de Tercer grado.
Se obtiene cuando ejercemos la potencia entre el fulcro y
la resistencia.

20. Algunos ejemplos de palancas
de Tercer grado…

23. De lo dicho anteriormente podemos inferir
que la palancapalanca puede emplearse con dos
finalidades prácticas:
Modificar la intensidadModificar la intensidad
de una fuerza.de una fuerza.
En este caso podemos
vencer grandes
resistencias aplicando
pequeñas potencias.
Modificar la amplitud y elModificar la amplitud y el
sentido de un movimiento.sentido de un movimiento.
De esta forma podemos
conseguir grandes
desplazamientos de la
resistencia con pequeños
desplazamientos de la
potencia.

24. Preguntas…

25.  ¿Qué es una palanca?
 ¿Cuáles son las partes de una palanca?
 ¿Cuántos tipos de palancas existen?
 Nombra 3 ejemplos de palancas de primer
grado.
 Nombra 3 ejemplos de palancas de segundo
grado.
 Nombra 3 ejemplos de palancas de tercer
grado.

26. Muy Bien!!!
