Este documento describe los principios básicos de la acotación de dibujos técnicos. Explica los tipos de acotación, los elementos de acotación como líneas de cota y cifras, y las normas generales para la disposición de cotas. También cubre casos particulares como la acotación de cuerdas, arcos y ángulos. La acotación proporciona las dimensiones esenciales de un diseño de manera concisa y precisa para su fabricación y verificación.

1. Tema:14
Acotación de Dibujos
UNIVERSIDAD DE ALMERÍA
ESCUELA POLITÉCNICA SUPERIOR
DEPARTAMENTO DE INGENIERÍA RURAL
Técnicos.

2. Diseño Gráfico Industrial
Acotación de Dibujos Técnicos

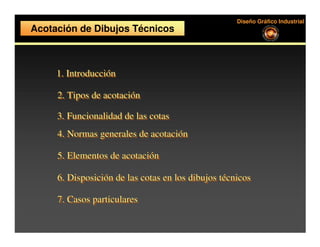

1. Introducción
Introducción
2. Tipos de acotación
acotación
3. Funcionalidad de las cotas
4. Normas generales de acotación
acotación
5. Elementos de acotación
acotación
6. Disposición de las cotas en los dibujos ttécnicos
Disposición écnicos
7. Casos particulares

3. Diseño Gráfico Industrial
1. Introducción

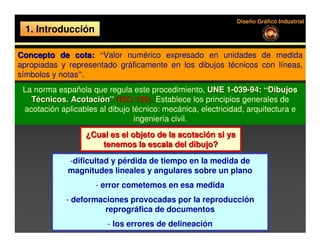

Concepto de cota: “Valor numérico expresado en unidades de medida
apropiadas y representado gráficamente en los dibujos técnicos con líneas,
símbolos y notas”.
La norma española que regula este procedimiento, UNE 1-039-94: “Dibujos
Técnicos. Acotación” (ISO 129). Establece los principios generales de
acotación aplicables al dibujo técnico: mecánica, electricidad, arquitectura e
ingeniería civil.
¿Cual es el objeto de la acotación si ya
tenemos la escala del dibujo?
-dificultad y pérdida de tiempo en la medida de
magnitudes lineales y angulares sobre un plano
- error cometemos en esa medida
- deformaciones provocadas por la reproducción
reprográfica de documentos
- los errores de delineación

4. Diseño Gráfico Industrial

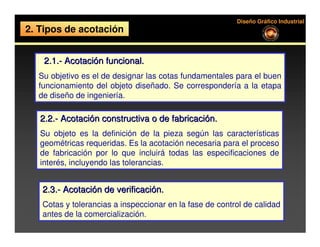

2. Tipos de acotación
2.1.- Acotación funcional.
Su objetivo es el de designar las cotas fundamentales para el buen
funcionamiento del objeto diseñado. Se correspondería a la etapa
de diseño de ingeniería.
2.2.- Acotación constructiva o de fabricación.
Su objeto es la definición de la pieza según las características
geométricas requeridas. Es la acotación necesaria para el proceso
de fabricación por lo que incluirá todas las especificaciones de
interés, incluyendo las tolerancias.
2.3.- Acotación de verificación.
Cotas y tolerancias a inspeccionar en la fase de control de calidad
antes de la comercialización.

5. Diseño Gráfico Industrial
3. Funcionalidad de las cotas

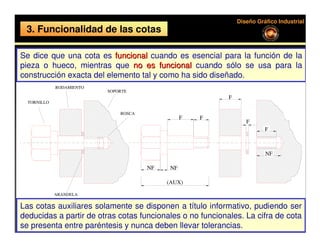

Se dice que una cota es funcional cuando es esencial para la función de la
pieza o hueco, mientras que no es funcional cuando sólo se usa para la
construcción exacta del elemento tal y como ha sido diseñado.
RODAMIENTO
SOPORTE
F
TORNILLO
ROSCA
F F
F
F
NF
NF NF
(AUX)
ARANDELA
Las cotas auxiliares solamente se disponen a título informativo, pudiendo ser
deducidas a partir de otras cotas funcionales o no funcionales. La cifra de cota
se presenta entre paréntesis y nunca deben llevar tolerancias.

6. Diseño Gráfico Industrial
4. Normas generales de acotación
Cada elemento o característica individual de una pieza se acotará solo una
vez en un dibujo, suprimiéndose toda acotación redundante.
Las cotas deberán colocarse sobre la vista, corte o sección que mejor defina
la geometría de la parte del objeto a acotar.
Todas las cotas de un dibujo deben expresarse en las mismas unidades.
Dibujo industrial en mm. En ingeniería civil en m.
Los procedimientos de fabricación o de control no deben ser especificados
Las cotas funcionales deben expresarse directamente sobre el dibujo,
evitando que unas dependan de otras.
Las cifras de cota indicarán el valor real de la dimensión acotada, sin tener en
cuenta la escala del dibujo.
Tan importante es el no colocar cotas de más como el que el operario no
tenga que calcular o deducir ninguna cota.
Las cotas referidas a un mismo elemento de la pieza o del mecanismo deben
ir lo más agrupadas posible.

7. Diseño Gráfico Industrial

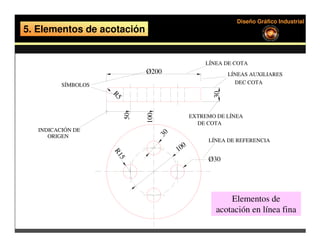

5. Elementos de acotación
LÍNEA DE COTA
Ø200 LÍNEAS AUXILIARES
SÍMBOLOS DEC COTA
30
R5
50
100
EXTREMO DE LÍNEA
DE COTA
INDICACIÓN DE
30
ORIGEN
LÍNEA DE REFERENCIA
100
R1
Ø30
5
Elementos de
acotación en línea fina

8. Diseño Gráfico Industrial
5. Elementos de acotación

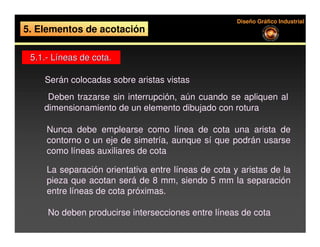

5.1.- Líneas de cota.
Serán colocadas sobre aristas vistas
Deben trazarse sin interrupción, aún cuando se apliquen al
dimensionamiento de un elemento dibujado con rotura
Nunca debe emplearse como línea de cota una arista de
contorno o un eje de simetría, aunque sí que podrán usarse
como líneas auxiliares de cota
La separación orientativa entre líneas de cota y aristas de la
pieza que acotan será de 8 mm, siendo 5 mm la separación
entre líneas de cota próximas.
No deben producirse intersecciones entre líneas de cota

9. Diseño Gráfico Industrial
5. Elementos de acotación
tQHDV
/ DX[LOLDUHV FRWD
GH
Las líneas auxiliares de cota se prolongarán ligeramente
sobrepasando a las líneas de cota
En casos excepcionales y para mayor claridad pueden
dibujarse oblicuas a la magnitud indicada
Las líneas auxiliares de cota se apoyarán en las
prolongaciones de los contornos del elemento a acotar en el
caso de achaflanados o redondeamientos
Al igual que en el caso de las líneas de cota debe evitarse la
intersección de las líneas auxiliares de cota

10. Diseño Gráfico Industrial
5. Elementos de acotación

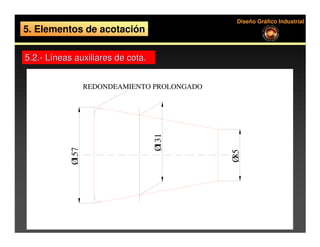

5.2.- Líneas auxiliares de cota.
REDONDEAMIENTO PROLONGADO
Ø131
Ø157
Ø85

11. Diseño Gráfico Industrial
5. Elementos de acotación

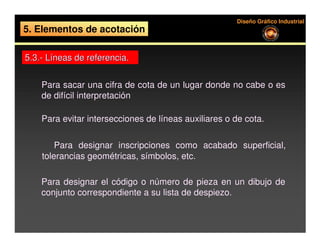

5.3.- Líneas de referencia.
Para sacar una cifra de cota de un lugar donde no cabe o es
de difícil interpretación
Para evitar intersecciones de líneas auxiliares o de cota.
Para designar inscripciones como acabado superficial,
tolerancias geométricas, símbolos, etc.
Para designar el código o número de pieza en un dibujo de
conjunto correspondiente a su lista de despiezo.

12. Diseño Gráfico Industrial
5. Elementos de acotación

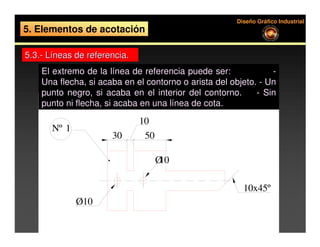

5.3.- Líneas de referencia.
El extremo de la línea de referencia puede ser: -
Una flecha, si acaba en el contorno o arista del objeto. - Un
punto negro, si acaba en el interior del contorno. - Sin
punto ni flecha, si acaba en una línea de cota.
10
Nº 1
30 50
Ø10
10x45º
Ø 10

13. Diseño Gráfico Industrial
5. Elementos de acotación
5.5.- Cifras de cota.
Expresan la dimensión de la longitud o ángulo a acotar. Su
tamaño debe ser superior a 2.5 mm. No
deben ser atravesadas por ninguna línea.
La norma diferencia entre dos métodos
para la inscripción de las cifras de cota,
métodos que no deben combinarse dentro
de un mismo dibujo.

14. Diseño Gráfico Industrial
5. Elementos de acotación
Método 1.
Las cifras se dispondrán paralelamente a sus líneas de cota,
preferentemente en el centro y encima.
60°
°
60
60
°
40
40
90
40
.2
38
40 40
60
°
60
°
40 60°
80 40
60°
40
40
60° 60°
60° 60°
60°

15. Diseño Gráfico Industrial
5. Elementos de acotación
Método 2.
Las cifras se dispondrán siempre para poder leerse desde abajo del
dibujo. En las líneas de cota no horizontales la cifra interrumpirá a la
línea de cota para colocarse aproximadamente en su centro
60°
90
60° 60°
38.2
60
60° 60°
80
60°

16. Diseño Gráfico Industrial
5. Elementos de acotación
5.5.- Cifras de cota.
En la acotación de piezas simétricas puede interrumpirse la
línea de cota sobrepasando ligeramente al eje de simetría, por
lo que la cifra de cota no estará centrada
Ø200
Ø160
Ø120
Ø80
La cifra de cota puede Subrayado
disponerse en la
40
prolongación de la
línea de cota
24 32
Prolongación
16

17. Diseño Gráfico Industrial
5. Elementos de acotación
5.6.- Letras y símbolos complementarios.
Están constituidos por signos convencionales o abreviaturas que se
añaden para aclarar la medida acotada (símbolos de diámetro, radio,
esfera, cuadrado, cruz de San Andrés, conicidad e inclinación)
Ø 160
Ø 20
20
200
φ
Ø120
Ø80

18. Diseño Gráfico Industrial
5. Elementos de acotación

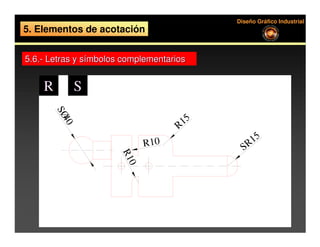

5.6.- Letras y símbolos complementarios
R S
SØ
15
40
R
R10 R 15
S
R1
0

19. Diseño Gráfico Industrial
5. Elementos de acotación
5.6.- Letras y símbolos complementarios.

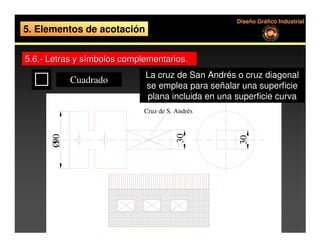

La cruz de San Andrés o cruz diagonal
Cuadrado
se emplea para señalar una superficie
plana incluida en una superficie curva
Cruz de S. Andrés
30
Ø90
30

20. Diseño Gráfico Industrial
5. Elementos de acotación

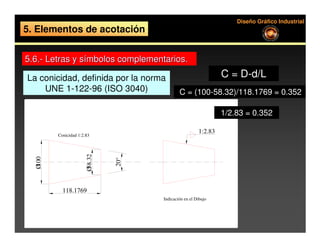

5.6.- Letras y símbolos complementarios.
La conicidad, definida por la norma C = D-d/L
UNE 1-122-96 (ISO 3040) C = (100-58.32)/118.1769 = 0.352
1/2.83 = 0.352
Conicidad 1:2.83
1:2.83
Conicidad 1:2.83
Ø58.32
Ø100
20°
118.1769
Indicación en el Dibujo

21. Diseño Gráfico Industrial
5. Elementos de acotación
5.6.- Letras y símbolos complementarios.

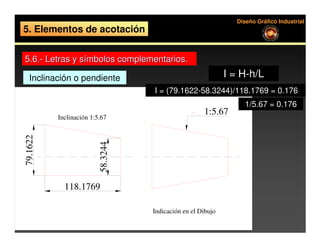

Inclinación o pendiente I = H-h/L
I = (79.1622-58.3244)/118.1769 = 0.176
1/5.67 = 0.176
1:5.67
Inclinación 1:5.67
79.1622
58.3244
118.1769
Indicación en el Dibujo

22. Diseño Gráfico Industrial
6. Disposición de cotas

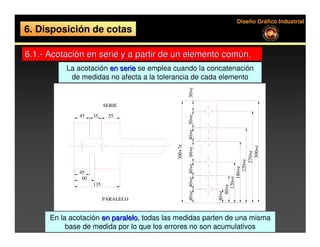

6.1.- Acotación en serie y a partir de un elemento común.
La acotación en serie se emplea cuando la concatenación
de medidas no afecta a la tolerancia de cada elemento
30+e
SERIE
45 35 55
50+e
40+e
300+7e
300+e
60+e
270+e
220+e
40+e 40+e 40+e
180+e
45
60
120+e
135
80+e
40+e
PARALELO
En la acotación en paralelo, todas las medidas parten de una misma
paralelo
base de medida por lo que los errores no son acumulativos

23. Diseño Gráfico Industrial
6. Disposición de cotas
6.1.- Acotación en serie y a partir de un elemento común.

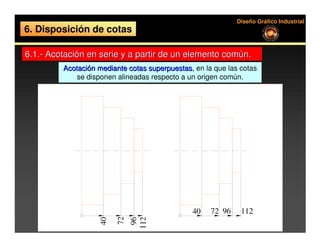

Acotación mediante cotas superpuestas, en la que las cotas
superpuestas
se disponen alineadas respecto a un origen común.
96
40 72 112
72
112
96
40

24. Diseño Gráfico Industrial
6. Disposición de cotas
6.1.- Acotación en serie y a partir de un elemento común.

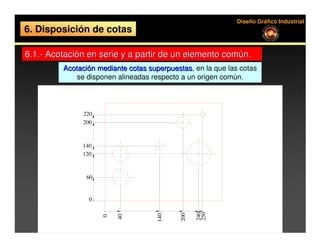

Acotación mediante cotas superpuestas, en la que las cotas
superpuestas
se disponen alineadas respecto a un origen común.
220
200
140
120
60
0 240
250
200
140
40
0

25. Diseño Gráfico Industrial
6. Disposición de cotas
6.2.- Acotación por coordenadas
Resulta ventajosa para la situación de coordenadas de
centros de taladros en una chapa, vértices de parcelas, etc
X Y Ø
6
1 40 60 40 X=20
4 Y=100
5 2 40 120 40
3
2 3 140 140 20
Y 4 200 200 30
1
5 240 120 60
0
6 250 220 10
0 X

26. Diseño Gráfico Industrial
6. Disposición de cotas
6.3.- Acotación combinada.
La norma permite la combinación de todas las
tipologías de disposición de cotas estudiadas, lo que es
lo más común en la mayoría de los dibujos técnicos.

27. Diseño Gráfico Industrial
7. Casos particulares

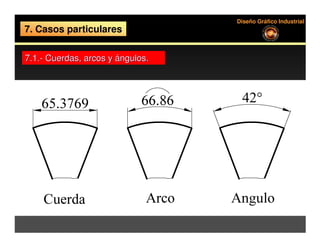

7.1.- Cuerdas, arcos y ángulos.
