1. CFGS Sistemas electrotécnicos y automatizados
DOL – Documentación técnica en instalaciones eléctricas
Documentación gráfica de proyectos
Acotación

2. Acotación: definición
Indicación en un plano de las medidas reales que tienen
los objetos representados en él
Independiente de la escala
Hay que proporcionarla de forma clara, precisa e
inequívoca
Un objeto representado y correctamente acotado en un
plano se deberá poder fabricar sin necesidad de
realizar mediciones sobre el dibujo ni deducir medidas
por suma o diferencia de cotas.
Hay que evitar incluir cotas innecesarias o repetitivas

3. Elementos de las cotas

4. Elementos de las cotas
Línea auxiliar de cota
Perpendicular a la pieza
Parten de los extremos de la magnitud a acotar
Línea de cota
Paralela a la magnitud a medir
Deben extenderse ligeramente más allá de su
dimensión

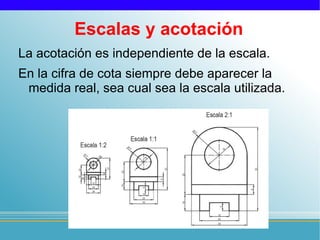

5. Escalas y acotación
La acotación es independiente de la escala.
En la cifra de cota siempre debe aparecer la
medida real, sea cual sea la escala utilizada.

6. Colocación de las cotas
Las cotas, siempre que sea posible, deben
situarse fuera de la vista, separándolas de ella
aprox. 8 mm y entre sí aprox. 5 mm.
Si es inevitable, podrán situarse en el interior de
la vista, pudiendo hacer coincidir las líneas
auxiliares con las aristas de la vista.
Sin embargo, no está permitido usar aristas ni
sus prolongaciones como líneas de cota.

7. Colocación de las cotas

8. Colocación de las cotas

9. Posición de la cifra de cota
Salvo excepciones, la cifra de cota debe situarse
centrada encima o a la izquierda de la línea de
cota y con los caracteres perpendiculares a
ella.
Si la cota está inclinada, el dibujante debe tener
en cuenta que las cotas deben poder leerse
claramente en posición normal o desde la
derecha del dibujo

10. Posición de la cifra de cota

11. Posición de la cifra de cota

12. Posición de la cifra de cota

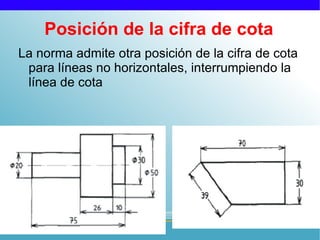

13. Posición de la cifra de cota
La norma admite otra posición de la cifra de cota
para líneas no horizontales, interrumpiendo la
línea de cota

14. Preferencia de la cifra de cota
La cifra de cota tiene preferencia de visualización
sobre cualquier otro elemento del plano

15. Acotación de vistas simétricas
Si la pieza es simétrica, las cotas que miden sus
detalles deben estar centradas en el eje de
simetrí (se acota entre un elemento y el
simétrico)

16. Acotación de ángulo, arco y
cuerda

17. Cruce de cotas
Debe evitarse que las líneas de cota se crucen
entre sí

18. Flechas de cota
Utilizar un solo tipo

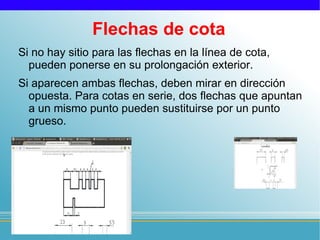

19. Flechas de cota
Si no hay sitio para las flechas en la línea de cota,
pueden ponerse en su prolongación exterior.
Si aparecen ambas flechas, deben mirar en dirección
opuesta. Para cotas en serie, dos flechas que apuntan
a un mismo punto pueden sustituirse por un punto
grueso.

20. Simplificaciones
Si la circunferencia o arco es muy pequeño...
puede acotarse con una línea con flecha que toque
su contorno
indicar el símbolo de radio o de diámetro
