Este documento presenta el proyecto de mejoramiento y ampliación del sistema de agua potable e instalación de letrinas con sistema de arrastre hidráulico en los caseríos de Mutuy, Huangamarca, La Succha de Hanamarca y La Cureña en el distrito de Llama, provincia de Chota, Cajamarca. El proyecto beneficiará a una población de 456 personas con acceso a agua potable y saneamiento básico. Se incluyen especificaciones técnicas, estudios de suelo, geología

1. FACULTAD DE INGENIERÍA UNIVERSIDAD
PRIVADA DEL
NORTE
CARRERA DE INGENIERÍA CIVIL
DOCENTE:
CAJAMARCA-PERÚ-2021
ESTUDIANTES:
López Fernández, Luis Fabián (N00208352)
Medina Llanos, Franco (N00027774)
Ruiz Chávez, Oscar Nilton (N00038997)
Salazar Saavedra, Ronal (N00033387)
Tasilla Machuca, Paolo Aldahir (N00039044)
Teatino Briones, Luisa María (N00168863)
COSTOS Y PRESUPUESTOS
Ing. Felix Alejandra Velasquez Huayta
“MEJORAMIENTO Y AMPLIACIÓN DEL SISTEMA DE AGUA POTABLE
E INSTALACIÓN DE LETRINAS CON SISTEMA DE ARRASTRE
HIDRÁULICO EN LOS CASERÍOS Y SUS ANEXOS DE MUTUY,
HUANGAMARCA, LA SUCCHA DE HANAMARCA Y LA CUREÑA,
DISTRITO DE LLAMA, PROVINCIA DE CHOTA - CAJAMARCA”

2. PROBLEMA CENTRAL
PROBLEMA CENTRAL INDICADORES (Evidencias del problema)
Porcentaje de la población
de de los caseríos y sus
anexos de Mutuy,
Huangamarca, La Succha
de Hanamarca y La Cureña
del distrito de Chota –
Cajamarca no accede al
servicio de agua en su
vivienda, y quienes cuentan
con una conexión reciben
un servicio de baja
calidad/inadecuado
Calidad del servicio: La población que cuenta con conexión recibe un servicio inadecuado (Agua con
cloro residual menor al límite permisible 0.5 MG/L) Este problema que se ve reflejado en que según los
reportes emitidos por el Puesto de Salud de la localidad de Maychil, lugar en donde se atienden los
casos de salud de la población, señalan una importante incidencia de enfermedades del aparato
respiratorio, diarreicas agudas, dérmicas y parasitarias atendidas durante el último trimestre del año
2016.
Cobertura: Porcentaje de la población de los caseríos y sus anexos de Mutuy, Huangamarca, La
Succha de Hanamarca y La Cureña del distrito de Chota – Cajamarca no accede al servicio de agua en
su vivienda. Existen más número de viviendas que conexiones eistentes a la fecha.

3. MEMORIA DESCRIPTIVA
UBICACIÓN GEOGRÁFICA
CARACTERÍSTICAS
GENERALES
“MEJORAMIENTO Y AMPLIACIÓN DEL SISTEMA DE AGUA POTABLE E
INSTALACIÓN DE LETRINAS CON SISTEMA DE ARRASTRE
HIDRÁULICO EN LOS CASERÍOS Y SUS ANEXOS DE MUTUY,
HUANGAMARCA, LA SUCCHA DE HANAMARCA Y LA CUREÑA,
DISTRITO DE LLAMA, PROVINCIA DE CHOTA - CAJAMARCA”
PROYECT
O:
OBJETIVO:
Beneficiar con sistemas de
agua potable y
saneamiento básico nuevos
a los caseríos de Mutuy,
Huangamarca, Succha de
Huangamarca y La Cureña
Departamento /Región: Cajamarca
Provincia: Chota
Distrito: Llama
Caseríos:
Mutuy, Huangamarca, Succha de
Hanamarca y La Cureña
Coordenadas UTM (Mutuy): 698615.00 E –9284770.00 N
Coordenadas UTM (Huangamarca): 700668.00 E –9285717.00 N
Coordenadas UTM (La Cureña): 698745.00 E –9282035.00 N
Altura Promedio (caseríos): 1630.00 m.s.n.m.
Sistema: UTM (WGS84)
Región Geográfica: Costa ( ) Sierra ( x ) Selva ( )

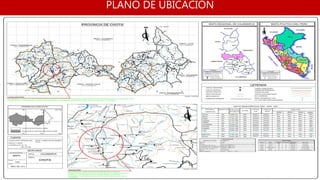

MACROLOCALIZACIÓN – REGIÓN
CAJAMARCA
UBICACIÓN
PROVINCIAL
UBICACIÓN DISTRITAL Y LA
ZONA DEL PROYECTO
UBICACIÓN DISTRITAL Y LA
ZONA DEL PROYECTO
Delimitación Geográfica
de Influencia del Proyecto
El ámbito del proyecto está
constituido por el área de
internación de los caseríos de
Huangamarca, Succha de
Huangamarca, Mutuy y La
Cureña.

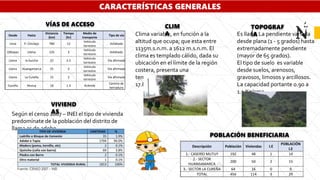

4. CARACTERÍSTICAS GENERALES
POBLACIÓN BENEFICIARIA
VÍAS DE ACCESO
Clima variable, en función a la
altitud que ocupa; que esta entre
1135m.s.n.m. a 1612 m.s.n.m. El
clima es templado cálido, dada su
ubicación en el límite de la región
costera, presenta una
temperatura media anual de
17.8ºC.
Desde Hasta
Distancia
(km)
Tiempo
(hr)
Medio de
transporte
Tipo de vía
Lima P. Chiclayo 780 12
Vehículo
terrestre
Asfaltada
Chiclayo Llama 125 3
Vehículo
terrestre
Asfaltado
Llama la Succha 22 2.5
Vehículo
terrestre
Vía afirmada
Llama Huangamarca 25 3
Vehículo
terrestre
Vía afirmada
Llama La Cureña 15 2
Vehículo
terrestre
Vía afirmada
Cureña Mutuy 10 1.5 Acémila
Camino de
herradura
CLIM
A

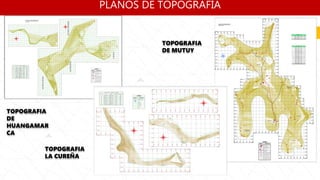

TOPOGRAF
ÍA
Es llana. La pendiente variada
desde plana (1 - 5 grados) hasta
extremadamente pendiente
(mayor de 65 grados).
El tipo de suelo es variable
desde suelos, arenosos,
gravosos, limosos y arcillosos.
La capacidad portante 0.90 a
1.1 Kg/cm2.
Descripción Población Viviendas I.E
POBLACIÓN
I.E
1.- CASERÍO MUTUY 192 48 1 14
2.- SECTOR
HUANGAMARCA
200 50 2 15
3.- SECTOR LA CUREÑA 64 16 0 0
TOTAL 456 114 3 29
VIVIEND
AS
Según el censo 2007 – INEI el tipo de vivienda
predomínate de la población del distrito de
llama es de adobe.

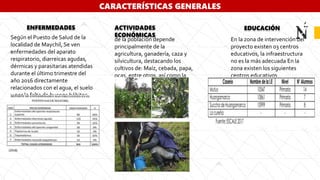

5. CARACTERÍSTICAS GENERALES
ENFERMEDADES
Según el Puesto de Salud de la
localidad de Maychil, Se ven
enfermedades del aparato
respiratorio, diarreicas agudas,
dérmicas y parasitarias atendidas
durante el último trimestre del
año 2016 directamente
relacionados con el agua, el suelo
y por la falta de buenos hábitos
de higiene y limpieza personal.
(2018)
ACTIVIDADES
ECONÓMICAS
de la población depende
principalmente de la
agricultura, ganadería, caza y
silvicultura, destacando los
cultivos de: Maíz, cebada, papa,
ocas, entre otros, así como la
crianza de vacunos y ovinos
En la zona de intervención del
proyecto existen 03 centros
educativos, la infraestructura
no es la más adecuada En la
zona existen los siguientes
centros educativos
EDUCACIÓN

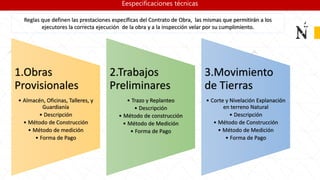

6. 1.Obras
Provisionales
• Almacén, Oficinas, Talleres, y
Guardianía
• Descripción
• Método de Construcción
• Método de medición
• Forma de Pago
2.Trabajos
Preliminares
• Trazo y Replanteo
• Descripción
• Método de construcción
• Método de Medición
• Forma de Pago
3.Movimiento
de Tierras
• Corte y Nivelación Explanación
en terreno Natural
• Descripción
• Método de Construcción
• Método de Medición
• Forma de Pago
Reglas que definen las prestaciones específicas del Contrato de Obra, las mismas que permitirán a los
ejecutores la correcta ejecución de la obra y a la inspección velar por su cumplimiento.
Eespecificaciones técnicas

7. PARTIDAS A TENER EN
CUENTA PARA LAS
ESPECIFICACIÓNES
TÉCNICAS DEL CASERÍO
MUTUY
PARTIDAS A TENER EN
CUENTA PARA LAS
ESPECIFICACIÓNES
TÉCNICAS DEL CASERÍO
HUANGAMARCA
PARTIDAS A TENER EN
CUENTA PARA LAS
ESPECIFICACIÓNES
TÉCNICAS DEL CASERÍO LA
CUREÑA

8. ESPECIFICACIÓNES TÉCNICAS GENERALES HUANAMARCA –
MUTUY – LA CUREÑA
PAGO:
por
unidad
(und).
DESCRIPCIÓN: Gigantografía digital de
4.80 x3.60 m
M. MEDICIÓN: Unidad (Und).
 CARTEL DE IDENTIFICACIÓN
DE LA OBRA DE 4.80X 3.60 m
OBRAS PROVISIONALES
 MOVILIZACION Y
DESMOVILIZACION DE
EQUIPOS Y MAQUINARIAS –
MUTUY, HUANGAMARCA Y LA
CUREÑA
DESCRIPCIÓN: transportar los
elementos al lugar de la obra.
M. MEDICIÓN: Global (Glb).
PAGO:
por
precio
global
(Glb).
 CASETA DE GUARDIANIA Y
ALMACEN
DESCRIPCIÓN: Área establecida por el
contratista
M. MEDICIÓN: Metro cuadrado (m²).
PAGO:
por
metro
cuadrado
(m2)

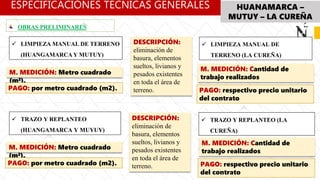

9. ESPECIFICACIÓNES TÉCNICAS GENERALES HUANAMARCA –
MUTUY – LA CUREÑA
 LIMPIEZA MANUAL DE TERRENO
(HUANGAMARCA Y MUTUY)
OBRAS PRELIMINARES
 LIMPIEZA MANUAL DE
TERRENO (LA CUREÑA)
 TRAZO Y REPLANTEO
(HUANGAMARCA Y MUYUY)
 TRAZO Y REPLANTEO (LA
CUREÑA)
DESCRIPCIÓN:
eliminación de
basura, elementos
sueltos, livianos y
pesados existentes
en toda el área de
terreno.
M. MEDICIÓN: Metro cuadrado
(m²).
PAGO: por metro cuadrado (m2).
M. MEDICIÓN: Cantidad de
trabajo realizados
PAGO: respectivo precio unitario
del contrato
DESCRIPCIÓN:
eliminación de
basura, elementos
sueltos, livianos y
pesados existentes
en toda el área de
terreno.
M. MEDICIÓN: Metro cuadrado
(m²).
PAGO: por metro cuadrado (m2).
M. MEDICIÓN: Cantidad de
trabajo realizados
PAGO: respectivo precio unitario
del contrato

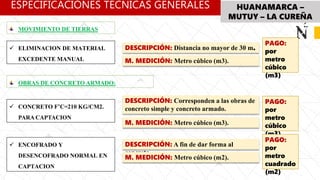

10. ESPECIFICACIÓNES TÉCNICAS GENERALES HUANAMARCA –
MUTUY – LA CUREÑA
DESCRIPCIÓN: Distancia no mayor de 30 m.
M. MEDICIÓN: Metro cúbico (m3).
 ELIMINACION DE MATERIAL
EXCEDENTE MANUAL
MOVIMIENTO DE TIERRAS
PAGO:
por
metro
cúbico
(m3)
OBRAS DE CONCRETO ARMADO:
DESCRIPCIÓN: Corresponden a las obras de
concreto simple y concreto armado.
M. MEDICIÓN: Metro cúbico (m3).
 CONCRETO F’C=210 KG/CM2.
PARA CAPTACION
PAGO:
por
metro
cúbico
(m3)
DESCRIPCIÓN: A fin de dar forma al
concreto.
M. MEDICIÓN: Metro cúbico (m2).
 ENCOFRADO Y
DESENCOFRADO NORMAL EN
CAPTACION
PAGO:
por
metro
cuadrado
(m2)

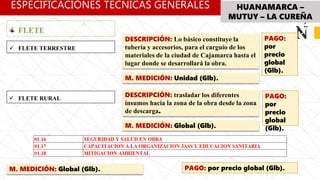

11. ESPECIFICACIÓNES TÉCNICAS GENERALES HUANAMARCA –
MUTUY – LA CUREÑA
PAGO:
por
precio
global
(Glb).
DESCRIPCIÓN: Lo básico constituye la
tubería y accesorios, para el carguío de los
materiales de la ciudad de Cajamarca hasta el
lugar donde se desarrollará la obra.
M. MEDICIÓN: Unidad (Glb).
 FLETE TERRESTRE
FLETE
 FLETE RURAL
DESCRIPCIÓN: trasladar los diferentes
insumos hacia la zona de la obra desde la zona
de descarga.
M. MEDICIÓN: Global (Glb).
PAGO:
por
precio
global
(Glb).
M. MEDICIÓN: Global (Glb). PAGO: por precio global (Glb).

12. ESTUDIO DE MECÁNICA DE SUELOS
 Ubicado en el distrito de Llama, Provincia de Chota, Departamento de Cajamarca.
 Se realizó Pruebas de Campo. 25 Calicatas a cielo abierto, profundidad de 1.5 y 2.00 m:
 Caserío de Mutuy: 09 Calicatas
 Huangamarca: 09 Calicatas
 La Cureña: 07 Calicatas
 Conformación del subsuelo CASERÍO DE MUTUY
Zona 1- Cas. Mutuy: CAPTACION (C-1)
Zona 2- Cas. Mutuy: FILTRO LENTO (C-2)
Zona 3- Cas. Mutuy: LINEA DE CONDUCCION (C-3)
Zona 4- Cas. Mutuy: RESERVORIO (C-4)
Zona 5- Cas. Mutuy: REDES DISTRIBUCION Y UBS (C-5)
Zona 6- Cas. Mutuy: REDES DISTRIBUCION Y UBS (C-6)
Zona 7- Cas. Mutuy: REDES DISTRIBUCION Y UBS (C-7)
Zona 8- Cas. Mutuy: REDES DISTRIBUCION Y UBS (C-8)
Zona 9- Cas. Mutuy: REDES DISTRIBUCION Y UBS (C-9)

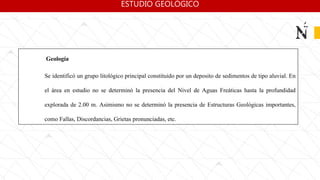

13. Geología
Se identificó un grupo litológico principal constituido por un deposito de sedimentos de tipo aluvial. En
el área en estudio no se determinó la presencia del Nivel de Aguas Freáticas hasta la profundidad
explorada de 2.00 m. Asimismo no se determinó la presencia de Estructuras Geológicas importantes,
como Fallas, Discordancias, Grietas pronunciadas, etc.
ESTUDIO GEOLÓGICO

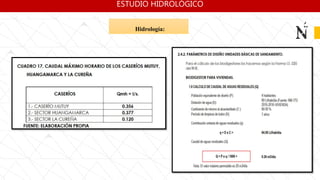

14. Hidrología:
ESTUDIO HIDROLÓGICO

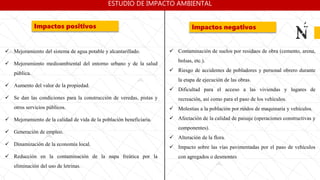

15.  Mejoramiento del sistema de agua potable y alcantarillado.
 Mejoramiento medioambiental del entorno urbano y de la salud
pública.
 Aumento del valor de la propiedad.
 Se dan las condiciones para la construcción de veredas, pistas y
otros servicios públicos.
 Mejoramiento de la calidad de vida de la población beneficiaria.
 Generación de empleo.
 Dinamización de la economía local.
 Reducción en la contaminación de la napa freática por la
eliminación del uso de letrinas.
Impactos positivos Impactos negativos
 Contaminación de suelos por residuos de obra (cemento, arena,
bolsas, etc.).
 Riesgo de accidentes de pobladores y personal obrero durante
la etapa de ejecución de las obras.
 Dificultad para el acceso a las viviendas y lugares de
recreación, así como para el paso de los vehículos.
 Molestias a la población por ruidos de maquinaria y vehículos.
 Afectación de la calidad de paisaje (operaciones constructivas y
componentes).
 Alteración de la flora.
 Impacto sobre las vías pavimentadas por el paso de vehículos
con agregados o desmontes
ESTUDIO DE IMPACTO AMBIENTAL

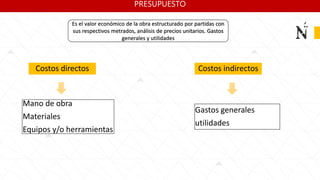

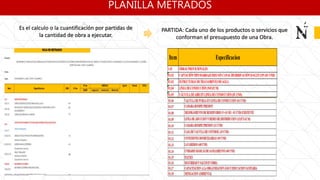

16. Es el valor económico de la obra estructurado por partidas con
sus respectivos metrados, análisis de precios unitarios. Gastos
generales y utilidades
Costos indirectos
Costos directos
Mano de obra
Materiales
Equipos y/o herramientas
Gastos generales
utilidades
PRESUPUESTO

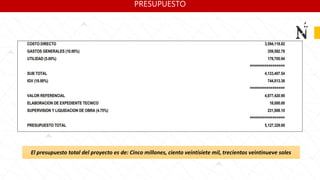

17. PRESUPUESTO
El presupuesto total del proyecto es de: Cinco millones, ciento veintisiete mil, trecientos veintinueve soles

18. PLANILLA METRADOS
Es el calculo o la cuantificación por partidas de
la cantidad de obra a ejecutar.
PARTIDA: Cada uno de los productos o servicios que
conforman el presupuesto de una Obra.
1.01 OBRAS PROVICIONALES
01.02 CAPTACIÓNTIPOBARRAJEFIJOSINCANALDEDERIVACIÓNQ=0.235 LPS (01 UND)
01.03 ESTRUCTURAS DETRATAMIENTODEAGUA
01.04 LINEADECONDUCCIÓN(969.02 M)
01.05 VÁLVULADEAIREENLINEADECONDUCCIÓN(01 UND)
Item Especificacion

19. ¿Qué es un análisis de precios unitarios?
Analizar un precio unitario implica el uso y clasificación de
los insumos que serán necesarios para la correcta ejecución
del concepto de trabajo, además de la aplicación de los
elementos que integran el factor de sobrecosto (FSC).
¿Cómo se hace un análisis de precios unitarios?
El precio unitario de cada material se obtiene
directamente de cotizaciones directas del mercado
de estos materiales.
Aanálisis de precios unitarios

20. 1. ANÁLISIS DE PRECIOS UNITARIOS MUTUY

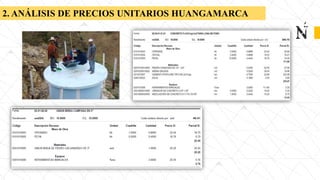

21. 2. ANÁLISIS DE PRECIOS UNITARIOS HUANGAMARCA

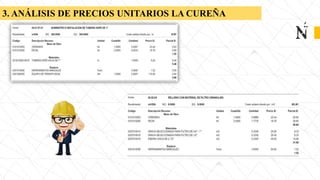

22. 3. ANÁLISIS DE PRECIOS UNITARIOS LA CUREÑA

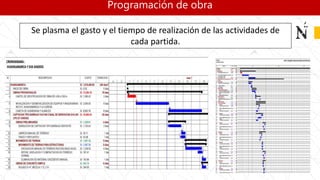

23. Programación de obra
Se plasma el gasto y el tiempo de realización de las actividades de
cada partida.

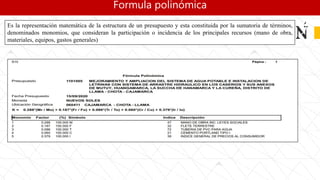

24. Formula polinómica
Es la representación matemática de la estructura de un presupuesto y esta constituida por la sumatoria de términos,
denominados monomios, que consideran la participación o incidencia de los principales recursos (mano de obra,
materiales, equipos, gastos generales)

25. PLANO DE UBICACIÓN

26. PLANOS DE TOPOGRAFÍA
TOPOGRAFIA
DE
HUANGAMAR
CA
TOPOGRAFIA
DE MUTUY
TOPOGRAFIA
LA CUREÑA

27. PLANOS DE ARQUITECTURA
CAPTACION
TIPO LADERA
CUREÑA
CAPTACION CON
REJILLA DE
FONDO
FILTRO
LENTO

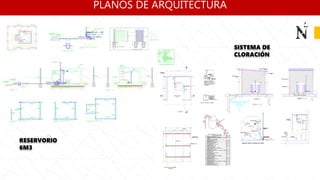

28. PLANOS DE ARQUITECTURA
RESERVORIO
6M3
SISTEMA DE
CLORACIÓN

29. PLANOS DE ARQUITECTURA
CAMARA
ROMPE
PRESION TIPO
6
CAMARA
ROMPE
PRESION TIPO
7

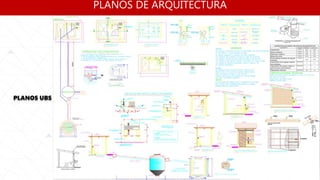

30. PLANOS DE ARQUITECTURA
PLANOS UBS
