1. Instituto Universitario Aeronáutico.
Materia: Sistemade Representación.
Alumno:NovilloPablo.
1. ¿Para qué se utilizan los planos de proyección? Ejemplifique.
Los planosde proyecciónse utilizan paraobtenerunmayorconocimientode fenómenoscomplejosy
la representaciónlomásfidedignaposible de aspectosparcialesde larealidad.Conel DibujoTécnico
se busca representarenunasuperficiebidimensional objetostridimensionales,de modotal que la
representaciónpermitaextraerconprecisiónloselementosnecesariosparaimaginaroreproducirun
objetoenel espacio.
Por Ejemplo.
Un planode proyecciónde unaestructura.
2. ¿Cuáles son los usos generalizadosde las diferentes proyecciones mencionadas?
Existendiversostiposde proyecciones:
 La proyecciónPerspectiva.
 La proyecciónAxonométrica;
 La proyecciónOrtogonal.

2. ProyecciónPerspectiva.
Es la que más se aproximaa loque venlosojos,peroes difícil de realizar,yademásnopermite
llevaral planodimensionesproporcionalesalasreales. Losrayos proyectantesconvergenenun
puntollamado“puntode fuga”.
Tiene limitacionesencuantoa laposibilidadde comunicarconprecisiónlascaracterísticasy
dimensionesde loproyectado.
ProyecciónAxonométrica.
Tiene mayorsimplicidadde diseñoylasdimensionessonproporcionalesalasreales.Losrayos
proyectantessonparalelos (El puntode fugaestáenel infinito).
Tiene limitacionesencuantoa laposibilidadde comunicarconprecisión lascaracterísticasy
dimensionesde loproyectado.
ProyecciónOrtogonal.
Consiste esencialmente enrepresentarel objetodescomponiéndoloenvistas(Engeneral tres).
Se ha convertidoenel diseñotécnicoporexcelenciayesel lenguaje característicode
comunicaciónentre losque proyectanylosque realizanel proyecto.
Es el resultadode proyectarperpendicularmente losobjetossobre planos,perpendiculares
entre sí, mediante rayos visuales(Líneasde Proyección) paralelos(Porprovenirde unpuntoen
el infinito),estosrayosal serperpendicularesalosplanos,formanconlosmismosángulos
rectos,de allí el nombre de ortogonal.
3. Explique los fundamentos del sistema de planos acotado.
El Sistemade PlanosAcotadosesunasimplificacióndel SistemaDiédricoOrtogonal endonde se
utilizaunúnicoplanode proyección(tambiéndenominado plano deorigen,delcuadro,de
referencia,del horizonteo de comparación) yque se corresponde conel planohorizontal del
SistemaDiédrico Ortogonal.En él se proyectan ortogonalmente loselementosdelespacio.
Con unúnicoplanode referencianosencontramosconuna indeterminación pues,si bien a cada
punto del espacio le correspondeuna sola proyección sobreel plano de proyección,cada
proyección puedecorrespondersecon infinitospuntos.Parasalvarestaindeterminación,en
SistemaDiédricoOrtogonal utilizamosel planovertical de proyeccióny en el Sistema Acotado
colocamos al lado de cada proyección su distancia al Plano de Proyección o cota
correspondiente.

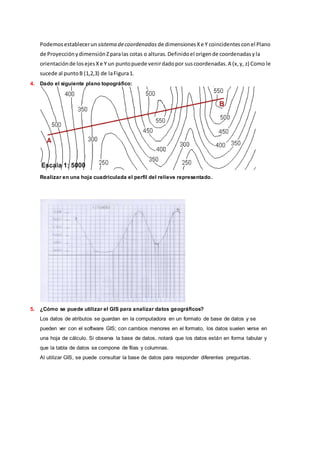

3. Podemosestablecerun sistema decoordenadas de dimensionesXe Y coincidentesconel Plano
de ProyecciónydimensiónZparalas cotas o alturas.Definidoel origende coordenadasyla
orientaciónde losejesXe Y un puntopuede venirdadopor suscoordenadas.A (x,y, z) Como le
sucede al puntoB (1,2,3) de laFigura1.
4. Dado el siguiente plano topográfico:
Realizar en una hoja cuadriculada el perfil del relieve representado.
5. ¿Cómo se puede utilizar el GIS para analizar datos geográficos?
Los datos de atributos se guardan en la computadora en un formato de base de datos y se
pueden ver con el software GIS; con cambios menores en el formato, los datos suelen verse en
una hoja de cálculo. Si observa la base de datos, notará que los datos están en forma tabular y
que la tabla de datos se compone de filas y columnas.
Al utilizar GIS, se puede consultar la base de datos para responder diferentes preguntas.
