1. Universidad Nacional Abierta y a Distancia
UNAD
Trabajo colaborativo 1:
Actividad individual
Redes de Datos Básico
Presentado por:
Diego Fernando Benavides Cárdenas
Octubre de 2012

2. MEDIOS DE TRANSMISION
pueden ser
guiados No guiados
Cable par radiotransmisión
trenzado
Transmisión
Telefonia
cable coaxial por
celular
microondas
Fibra óptica satélite
Ondas
infrarrojas
Rayo laser

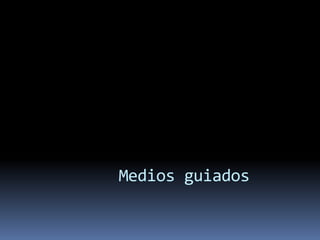

3. Medios guiados

4. Cable par trenzado
-Uso común en sistemas telefónicos
-Rango de operación 100Hz a 5MHz
-Se compone de dos conductores de cobre aislados y trenzados entre
si, diferenciados por el color del aislamiento
-Se pueden usar para transmisiones analogicas o digitales.
-Flexible y facil de instalar
-Se dividen en categorias, siendo la 1 la mas baja, y actualemente, se tiene la 8, lo
que determina su capacidad de ancho de banda.
Cable par trenzado sin
Cable par trenzado
Blindaje (UTP)
blindado

5. Cable par Cable par
trenzado sin trenzado blindado
blindaje UTP STP
ventajas - Costo -Protege del ruido
-Facilidad de uso: flexible externo y producido por
y fácil de instalar los pares adjuntos
desventajas -Ancho de banda -Costos
limitado -Se debe aterrizar.
-Funcional solo en
distancias cortas.
-No esta protegido
contra interferencias
externas

6. Cable coaxial
-Consta de un nucleo conductor central en cobre, una cubierta exterior en malla
conductora o metal, y entre ambos elementos, un material dielectrico aislante.
- la cubierta exterior brinda proteccion contra el ruido externo.
-Estos elementos, estan recubiertos en su capa mas externa por un material aislante.

7. Cable coaxial
Estandares:
-RG8, RG -9, RG-11: ethernet cable grueso
- RG 58U o RG58AU (nucleo solido o trensado, respectivamente) usado en
ethernet cable fino
- RG-59, usado para tv, transmision de banda ancha
- RG6, para transmisiones de banda ancha
Ventajas: Desventajas:
-Alta inmunidad al ruido - costos.
- capaz de lograr altas velocidades a largas
distancias
- frecuencias de operación: 100KHz a 500MHz.

8. Fibra óptica
-Consta de un nucleo central de plastico o vidrio.
-Resistencia al agua y luz ultravioleta
-Transmite señales en forma de luz, y por su constitucion, la atenuacion es minima.
-Tamaño reducido
-Puede ser monomodo o multimodo.
-Se hace uso de las propiedades de la luz, como son reflexion y refraccion
Fibra monomodo Fibra multimodo
-Solo permite el viaje de un solo haz de luz -Los haces de luz pueden circular por mas de
-Permite alcanzar grandes distancias. un modo o camino
-Tipos:
-Indice escalonado:
- densidad del nucleo constante
- usa la reflexion total, para evitar que el rayo
de luz sufra refraccion y permanezca
concentrado en el nucleo
-Indice gradual:
- tiene densidad variable
- cada diferencia de densidad hace que el
rayo se refracte formando una curva

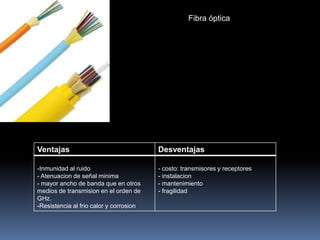

9. Fibra óptica
Ventajas Desventajas
-Inmunidad al ruido - costo: transmisores y receptores
- Atenuacion de señal minima - instalacion
- mayor ancho de banda que en otros - mantenimiento
medios de transmision en el orden de - fragilidad
GHz.
-Resistencia al frio calor y corrosion

10. Medios no guiados

11. radiotransmision
-usa las propiedades de las ondas de radio
-Son omnidireccionales
-Pueden seguir el terreno: bandas VLF, LF, MF(AM)
-Pueden rebotar en la ionosferea: Bandas HF, VHF.
ventajas desventajas
-Pueden recorrer largas distancias -Bajo ancho de banda para transmision de
-pueden traspasar obstaculos. datos.
-las bandas HF, VHF pueden alcanzar largas - pueden presentar mucha interferencia
distancias pues rebotan en la ionosfera.

12. Transmision por microondas
-usan frecuencias por encima de 1GHz
-viajan en linea recta
-son menos suceptibles al ruido
ventajas desventajas
-son una alternativa -Al viajar en línea recta,
económica y practica a la tanto el transmisor como el
fibra óptica receptor deben ser
-Manejan altos anchos de alineados entre si.
banda - no atraviesan obstáculos
-Tiene diferentes usos,
tanto militares como civiles.
-Al ser menos suceptibles a
la interferencia, pueden
recorrer largas distancias.
-Son ampliamente usadas
por los satelites y por las
empresas de telefonia para
intercomunicar diferentes
zonas.

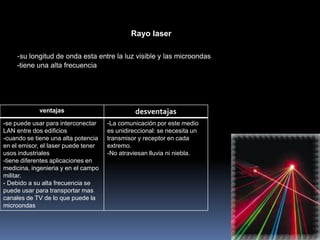

13. Rayo laser
-su longitud de onda esta entre la luz visible y las microondas
-tiene una alta frecuencia
ventajas desventajas
-se puede usar para interconectar -La comunicación por este medio
LAN entre dos edificios es unidireccional: se necesita un
-cuando se tiene una alta potencia transmisor y receptor en cada
en el emisor, el laser puede tener extremo.
usos industriales -No atraviesan lluvia ni niebla.
-tiene diferentes aplicaciones en
medicina, ingenieria y en el campo
militar.
- Debido a su alta frecuencia se
puede usar para transportar mas
canales de TV de lo que puede la
microondas

14. Ondas infrarrojas
-su longitud de onda esta entre la luz visible y las microondas
- Es generada por cualquier cuerpo que emita calor
ventajas desventajas
-transmiten datos a cortas -No atraviesan objetos sólidos(que
distancias podria ser tambien una ventaja,
-no es necesario obtener una sobre todo en sistemas de
licencia gubernamental para su seguridad)
operación.
-se usan en redes LAN por medio
del uso de transmisores y
receptores infrarrojos
-Manejan altos anchos de banda.
-Se utiliza como haz de luz en las
fibras ópticas.

15. satélite
-usan el mismo principio de las ondas microondas, pero en este caso, orbitan la
tierra.
-Se pueden clasificar según su uso: por mision, por tipo de orbita
-Para que tengan un uso razonable, deben viajar a la misma velocidad de la tierra,
para que parezca que siempre estan en un punto fijo.
ventajas desventajas
-debido a su ubicación en el -Costos
espacio, pueden transmitir señales -Solo pocos paises tienen la
de calidad entre continentes solo capacidad economica para enviar
con un salto. un satelite al espacio.
