Este documento resume los principales tipos de medios de transmisión para redes locales, incluyendo medios guiados como cable de par trenzado, cable coaxial y fibra óptica, así como medios no guiados como microondas terrestres, ondas infrarrojas y microondas satelitales. Describe las características, ventajas y desventajas de cada uno de estos medios.
Medios de transmisión guiados y no guiados en redes locales
1. Institución: UNAD
Curso: Redes Locales Básico
Alumno: Alfonso Madroñero Melo
Código: 87.452.816
Fecha: Septiembre de 2012
2. Introducción
Dentro de LOS MEDIOS DE
TRANSMISION existen medios
guiados y medios no guiados; la
diferencia radica que en los
medios guiados el canal por el que
se transmiten las señales son
medios físicos, es decir, por medio
de un cable; y en los medios no
guiados no son medios físicos.
3. Medios Guiados
CABLE DE PAR TRENZADO: Par Trenzado sin blindaje (UTP)
Esta formado por dos conductores
por lo general de cobre y cada uno
con su aislante de las cuales uno es el
que envía la señal de receptor y el
otro es tierra.
Ventajas:
Gracias a su gran ancho de banda se
transmiten una gran cantidad de Par Trenzado Blindado (STP)
datos.
Una alta frecuencia de transmisión
de datos.
Desventajas:
Debido a su gran atenuación de la
señal esta se debilita rápidamente.
4. Cable Coaxial
Características:
Esta compuesto de un hilo conductor
central de cobre rodeado por una malla de
hilos de cobre. El espacio entre el hilo y la
malla lo ocupa un conducto de plástico que
separa los dos conductores y mantiene las
propiedades eléctricas. Todo el cable está
cubierto por un aislamiento de protección
para reducir las emisiones eléctricas.
Ventajas:
Permite trasmitir voz, datos y video
Son un medio activo. La energía la obtienen
de los componentes de la red
Desventajas:
Costo elevado
Requiere modulación para cada estación
Velocidad de transmisión lenta
5. Fibra Óptica Características: Esta hecha de
plástico o de cristal y transmite las
señales en forma de luz. Utiliza la
reflexión para llevar la luz a través del
Variedades de Fibra Óptica canal. Un núcleo de cristal o plástico
se rodea con un revestimiento de
cristal o plástico menos denso.
Ventajas:
Mayor ancho de banda que los
anteriores
Menor atenuación que los anteriores
Inmunidad a I.E.
Resistencia a corrosión
Desventajas:
Requiere Instalación y mantenimiento
especializado
Propagación Unidireccional de la luz
Costos elevados

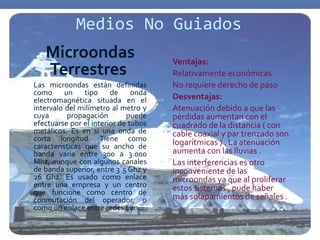

6. Medios No Guiados
Microondas Ventajas:
Terrestres Relativamente económicas
Las microondas están definidas No requiere derecho de paso
como un tipo de onda
electromagnética situada en el Desventajas:
intervalo del milímetro al metro y Atenuación debido a que las
cuya propagación puede pérdidas aumentan con el
efectuarse por el interior de tubos cuadrado de la distancia ( con
metálicos. Es en si una onda de cable coaxial y par trenzado son
corta longitud. Tiene como logarítmicas ) . La atenuación
características que su ancho de
banda varia entre 300 a 3.000 aumenta con las lluvias .
Mhz, aunque con algunos canales Las interferencias es otro
de banda superior, entre 3´5 Ghz y inconveniente de las
26 Ghz. Es usado como enlace microondas ya que al proliferar
entre una empresa y un centro estos sistemas , pude haber
que funcione como centro de
conmutación del operador, o más solapamientos de señales .
como un enlace entre redes Lan.
7. También son conocidas como ondas
térmicas y se caracterizan, como su
Ondas nombre lo indica, por estar debajo
del rojo que la visión humana puede
percibir. La longitud de onda
Infrarrojas infrarroja es más grande que una
onda visible y va desde 800 nm.
hasta 1mm. Para encontrar una
onda infrarroja es necesario
detectar el calor. En
comunicaciones las ondas
infrarrojas son útiles para relación a
corto alcance
Ventajas:
Más seguras (privacidad)
No existe interferencia
No se necesita permisos para operar un sistema
de esta índole
Desventajas:
Alcance muy corto
Pueden elevar las temperaturas
No atraviesa objetos sólidos
8. Microondas Satelitales
Se basa en la comunicación llevada a cabo a través
de estos dispositivos, los cuales después de ser
lanzados de la tierra y ubicarse en la orbita
terrestre, realizan la transmisión de todo tipo de
datos, imágenes, etc., según el fin con que se han
creado. Las microondas por satélite manejan un
ancho de banda entre los 3 y los 30 Ghz, y son
usados para sistemas de televisión, telefonía a
larga distancia y punto a punto y redes privadas
punto a punto. El satélite en si no procesa
información sino que actúa como un repetidor-
amplificador y puede cubrir un amplio espacio de
espectro terrestre
Ventajas:
Al dar la vuelta a la Tierra a su misma velocidad,
siempre observa el mismo territorio.
Servicios a grandes latitudes
Desventajas:
Las demoras de propagación.
La interferencia de radio y microondas.
El debilitamiento de las señales debido a
fenómenos meteorológicos.
