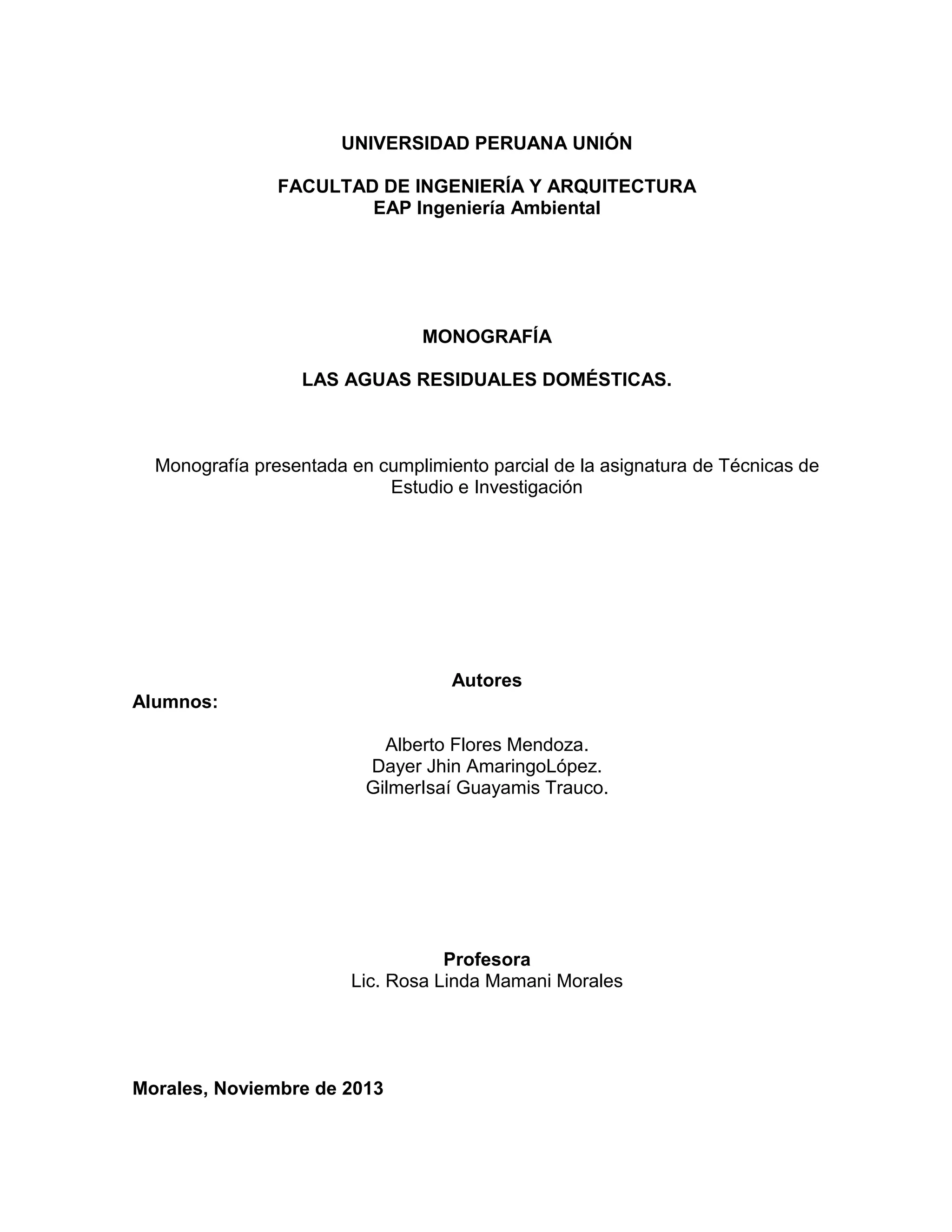

UNIVERSIDAD PERUANA UNIÓN
FACULTAD DE INGENIERÍA Y ARQUITECTURA
EAP Ingeniería Ambiental

MONOGRAFÍA
LAS AGUAS RESIDUALES DOMÉSTICAS.

Monografía presentada en cumplimiento parcial de la asignatura de Técnicas de
Estudio e Investigación

Autores
Alumnos:
Alberto Flores Mendoza.
Dayer Jhin AmaringoLópez.
GilmerIsaí Guayamis Trauco.

Profesora
Lic. Rosa Linda Mamani Morales

Morales, Noviembre de 2013

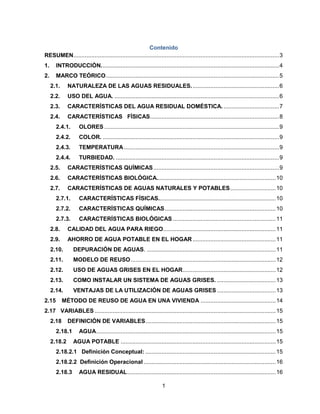

Contenido
RESUMEN.............................................................................................................................. 3
1.

INTRODUCCIÓN. ............................................................................................................ 4

2.

MARCO TEÓRICO .......................................................................................................... 5
2.1.

NATURALEZA DE LAS AGUAS RESIDUALES. ..................................................... 6

2.2.

USO DEL AGUA. ..................................................................................................... 6

2.3.

CARACTERÍSTICAS DEL AGUA RESIDUAL DOMÉSTICA. .................................. 7

2.4.

CARACTERÍSTICAS FÍSICAS ............................................................................... 8

2.4.1.

OLORES ........................................................................................................... 9

2.4.2.

COLOR. ............................................................................................................ 9

2.4.3.

TEMPERATURA ............................................................................................... 9

2.4.4.

TURBIEDAD. .................................................................................................... 9

2.5.

CARACTERÍSTICAS QUÍMICAS ............................................................................. 9

2.6.

CARACTERÍSTICAS BIOLÓGICA......................................................................... 10

2.7.

CARACTERÍSTICAS DE AGUAS NATURALES Y POTABLES ............................ 10

2.7.1.

CARACTERÍSTICAS FÍSICAS........................................................................ 10

2.7.2.

CARACTERÍSTICAS QUÍMICAS .................................................................... 10

2.7.3.

CARACTERÍSTICAS BIOLÓGICAS ............................................................... 11

2.8.

CALIDAD DEL AGUA PARA RIEGO..................................................................... 11

2.9.

AHORRO DE AGUA POTABLE EN EL HOGAR ................................................... 11

2.10.

DEPURACIÓN DE AGUAS. ............................................................................... 11

2.11.

MODELO DE REUSO ......................................................................................... 12

2.12.

USO DE AGUAS GRISES EN EL HOGAR ......................................................... 12

2.13.

COMO INSTALAR UN SISTEMA DE AGUAS GRISES. .................................... 13

2.14.

VENTAJAS DE LA UTILIZACIÓN DE AGUAS GRISES .................................... 13

2.15

MÉTODO DE REUSO DE AGUA EN UNA VIVIENDA .............................................. 14

2.17 VARIABLES ............................................................................................................... 15
2.18

DEFINICIÓN DE VARIABLES................................................................................ 15

2.18.1
2.18.2

AGUA .............................................................................................................. 15
AGUA POTABLE ............................................................................................... 15

2.18.2.1 Definición Conceptual: ................................................................................ 15
2.18.2.2 Definición Operacional ................................................................................. 16
2.18.3

AGUA RESIDUAL ........................................................................................... 16
1
2.18.4

AGUA RESIDUAL DOMÉSTICA..................................................................... 16

2.18.5

AGUAS GRISES ............................................................................................. 16

2.18.6

AGUAS NEGRAS ........................................................................................... 16

2.18.6.1

Definición conceptual:. .............................................................................. 16

2.18.6.2

Definición Operacional: ............................................................................. 16

2.18.7

REUTILIZACIÓN ............................................................................................. 17

2.18.8

CADENAS TRÓFICAS .................................................................................... 17

2.19 DISEÑO DEL SISTEMA DE AGUAS GRISES ........................................................... 17
2.20

DISEÑO DEL SISTEMA DE AGUAS NEGRAS ......................................................... 18

2.21

DISEÑO DE FOSA SÉPTICA. ................................................................................... 18

2.22

DISEÑO DEL SISTEMA DE RIEGO .......................................................................... 18

3.

CONCLUSIÓN............................................................................................................... 19

4.

RECOMENDACIONES.................................................................................................. 20

REFERENCIAS .................................................................................................................... 21
ANEXOS. ............................................................................................................................. 22

2
RESUMEN
El agua es vital en los seres vivos, por ello el ahorro del agua en la

población es

fundamental. Cada vez que hacemos uso del cuarto de baño “condenamos” una medida de
10-20 litros con agua, en la mayoría de los casos potable, a convertirse en agua residual
negra que podría llegar a constituir un problema medioambiental serio. Reutilizar el agua
mediante tratamientos adecuados es una muy buena alternativa; considerando que se podría
utilizar agua de menor calidad en actividades que así lo permitan y con ello liberar la de alta
calidad sólo para consumo humano u otros usos especializados. Por lo tanto se propone
implementar un sistema de reutilización de aguas residuales doméstica, en donde el agua
generada de duchas, lavamanos y lavatrastos sirvan para abastecer el tanque del inodoro y
el agua generada de los inodoros sea empleada para un sistema de riego en los jardines.

PALABRAS CLAVES.
Depuración, eutrofización, sedimentar, cloaca, potable.

3

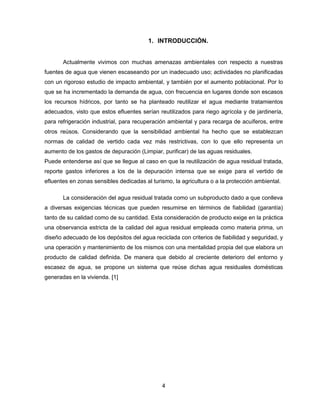

1. INTRODUCCIÓN.

Actualmente vivimos con muchas amenazas ambientales con respecto a nuestras
fuentes de agua que vienen escaseando por un inadecuado uso; actividades no planificadas
con un rigoroso estudio de impacto ambiental, y también por el aumento poblacional. Por lo
que se ha incrementado la demanda de agua, con frecuencia en lugares donde son escasos
los recursos hídricos, por tanto se ha planteado reutilizar el agua mediante tratamientos
adecuados, visto que estos efluentes serían reutilizados para riego agrícola y de jardinería,
para refrigeración industrial, para recuperación ambiental y para recarga de acuíferos, entre
otros reúsos. Considerando que la sensibilidad ambiental ha hecho que se establezcan
normas de calidad de vertido cada vez más restrictivas, con lo que ello representa un
aumento de los gastos de depuración (Limpiar, purificar) de las aguas residuales.
Puede entenderse así que se llegue al caso en que la reutilización de agua residual tratada,
reporte gastos inferiores a los de la depuración intensa que se exige para el vertido de
efluentes en zonas sensibles dedicadas al turismo, la agricultura o a la protección ambiental.
La consideración del agua residual tratada como un subproducto dado a que conlleva
a diversas exigencias técnicas que pueden resumirse en términos de fiabilidad (garantía)
tanto de su calidad como de su cantidad. Esta consideración de producto exige en la práctica
una observancia estricta de la calidad del agua residual empleada como materia prima, un
diseño adecuado de los depósitos del agua reciclada con criterios de fiabilidad y seguridad, y
una operación y mantenimiento de los mismos con una mentalidad propia del que elabora un
producto de calidad definida. De manera que debido al creciente deterioro del entorno y
escasez de agua, se propone un sistema que reúse dichas agua residuales domésticas
generadas en la vivienda. [1]

4

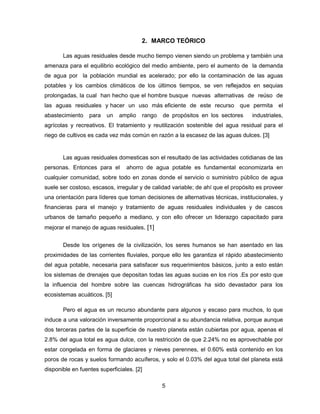

2. MARCO TEÓRICO
Las aguas residuales desde mucho tiempo vienen siendo un problema y también una
amenaza para el equilibrio ecológico del medio ambiente, pero el aumento de la demanda
de agua por la población mundial es acelerado; por ello la contaminación de las aguas
potables y los cambios climáticos de los últimos tiempos, se ven reflejados en sequias
prolongadas, la cual han hecho que el hombre busque nuevas alternativas de reúso de
las aguas residuales y hacer un uso más eficiente de este recurso que permita
abastecimiento

para

un

amplio

rango

de propósitos en los sectores

el

industriales,

agrícolas y recreativos. El tratamiento y reutilización sostenible del agua residual para el
riego de cultivos es cada vez más común en razón a la escasez de las aguas dulces. [3]

Las aguas residuales domesticas son el resultado de las actividades cotidianas de las
personas. Entonces para el

ahorro de agua potable es fundamental economizarla en

cualquier comunidad, sobre todo en zonas donde el servicio o suministro público de agua
suele ser costoso, escasos, irregular y de calidad variable; de ahí que el propósito es proveer
una orientación para líderes que toman decisiones de alternativas técnicas, institucionales, y
financieras para el manejo y tratamiento de aguas residuales individuales y de cascos
urbanos de tamaño pequeño a mediano, y con ello ofrecer un liderazgo capacitado para
mejorar el manejo de aguas residuales. [1]
Desde los orígenes de la civilización, los seres humanos se han asentado en las
proximidades de las corrientes fluviales, porque ello les garantiza el rápido abastecimiento
del agua potable, necesaria para satisfacer sus requerimientos básicos, junto a esto están
los sistemas de drenajes que depositan todas las aguas sucias en los ríos .Es por esto que
la influencia del hombre sobre las cuencas hidrográficas ha sido devastador para los
ecosistemas acuáticos. [5]
Pero el agua es un recurso abundante para algunos y escaso para muchos, lo que
induce a una valoración inversamente proporcional a su abundancia relativa, porque aunque
dos terceras partes de la superficie de nuestro planeta están cubiertas por agua, apenas el
2.8% del agua total es agua dulce, con la restricción de que 2.24% no es aprovechable por
estar congelada en forma de glaciares y nieves perennes, el 0.60% está contenido en los
poros de rocas y suelos formando acuíferos, y solo el 0.03% del agua total del planeta está
disponible en fuentes superficiales. [2]
5

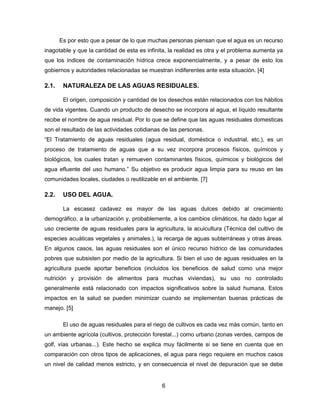

Es por esto que a pesar de lo que muchas personas piensan que el agua es un recurso
inagotable y que la cantidad de esta es infinita, la realidad es otra y el problema aumenta ya
que los índices de contaminación hídrica crece exponencialmente, y a pesar de esto los
gobiernos y autoridades relacionadas se muestran indiferentes ante esta situación. [4]

2.1.

NATURALEZA DE LAS AGUAS RESIDUALES.
El origen, composición y cantidad de los desechos están relacionados con los hábitos

de vida vigentes. Cuando un producto de desecho se incorpora al agua, el líquido resultante
recibe el nombre de agua residual. Por lo que se define que las aguas residuales domesticas
son el resultado de las actividades cotidianas de las personas.
“El Tratamiento de aguas residuales (agua residual, doméstica o industrial, etc.), es un
proceso de tratamiento de aguas que a su vez incorpora procesos físicos, químicos y
biológicos, los cuales tratan y remueven contaminantes físicos, químicos y biológicos del
agua efluente del uso humano.” Su objetivo es producir agua limpia para su reuso en las
comunidades locales, ciudades o reutilizable en el ambiente. [7]

2.2.

USO DEL AGUA.
La escasez cadavez es mayor de las aguas dulces debido al crecimiento

demográfico, a la urbanización y, probablemente, a los cambios climáticos, ha dado lugar al
uso creciente de aguas residuales para la agricultura, la acuicultura (Técnica del cultivo de
especies acuáticas vegetales y animales.), la recarga de aguas subterráneas y otras áreas.
En algunos casos, las aguas residuales son el único recurso hídrico de las comunidades
pobres que subsisten por medio de la agricultura. Si bien el uso de aguas residuales en la
agricultura puede aportar beneficios (incluidos los beneficios de salud como una mejor
nutrición y provisión de alimentos para muchas viviendas), su uso no controlado
generalmente está relacionado con impactos significativos sobre la salud humana. Estos
impactos en la salud se pueden minimizar cuando se implementan buenas prácticas de
manejo. [5]
El uso de aguas residuales para el riego de cultivos es cada vez más común, tanto en
un ambiente agrícola (cultivos, protección forestal...) como urbano (zonas verdes, campos de
golf, vías urbanas...). Este hecho se explica muy fácilmente si se tiene en cuenta que en
comparación con otros tipos de aplicaciones, el agua para riego requiere en muchos casos
un nivel de calidad menos estricto, y en consecuencia el nivel de depuración que se debe

6

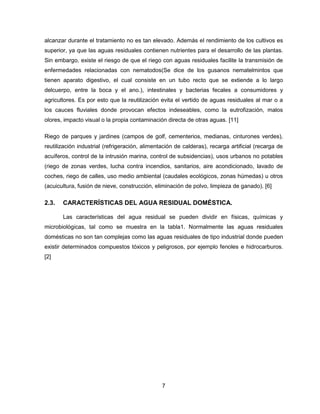

alcanzar durante el tratamiento no es tan elevado. Además el rendimiento de los cultivos es
superior, ya que las aguas residuales contienen nutrientes para el desarrollo de las plantas.
Sin embargo, existe el riesgo de que el riego con aguas residuales facilite la transmisión de
enfermedades relacionadas con nematodos(Se dice de los gusanos nematelmintos que
tienen aparato digestivo, el cual consiste en un tubo recto que se extiende a lo largo
delcuerpo, entre la boca y el ano.), intestinales y bacterias fecales a consumidores y
agricultores. Es por esto que la reutilización evita el vertido de aguas residuales al mar o a
los cauces fluviales donde provocan efectos indeseables, como la eutrofización, malos
olores, impacto visual o la propia contaminación directa de otras aguas. [11]
Riego de parques y jardines (campos de golf, cementerios, medianas, cinturones verdes),
reutilización industrial (refrigeración, alimentación de calderas), recarga artificial (recarga de
acuíferos, control de la intrusión marina, control de subsidencias), usos urbanos no potables
(riego de zonas verdes, lucha contra incendios, sanitarios, aire acondicionado, lavado de
coches, riego de calles, uso medio ambiental (caudales ecológicos, zonas húmedas) u otros
(acuicultura, fusión de nieve, construcción, eliminación de polvo, limpieza de ganado). [6]

2.3.

CARACTERÍSTICAS DEL AGUA RESIDUAL DOMÉSTICA.
Las características del agua residual se pueden dividir en físicas, químicas y

microbiológicas, tal como se muestra en la tabla1. Normalmente las aguas residuales
domésticas no son tan complejas como las aguas residuales de tipo industrial donde pueden
existir determinados compuestos tóxicos y peligrosos, por ejemplo fenoles e hidrocarburos.
[2]

7

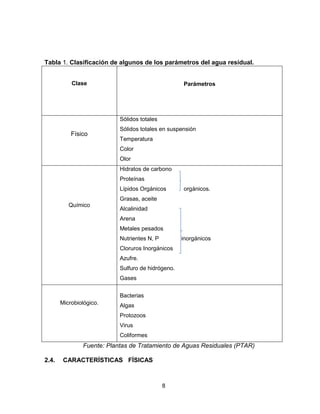

Tabla 1. Clasificación de algunos de los parámetros del agua residual.
Clase

Parámetros

Sólidos totales

Físico

Sólidos totales en suspensión
Temperatura
Color
Olor
Hidratos de carbono
Proteínas
Lípidos Orgánicos

orgánicos.

Grasas, aceite
Químico

Alcalinidad
Arena
Metales pesados
Nutrientes N, P

inorgánicos

Cloruros Inorgánicos
Azufre.
Sulfuro de hidrógeno.
Gases
Bacterias
Microbiológico.

Algas
Protozoos
Virus
Coliformes

Fuente: Plantas de Tratamiento de Aguas Residuales (PTAR)
2.4.

CARACTERÍSTICAS FÍSICAS

8

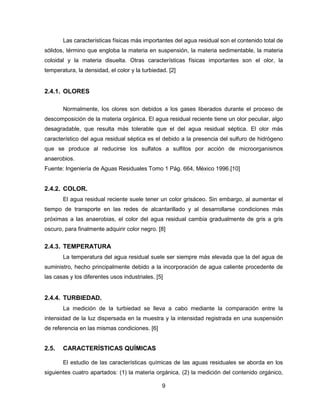

Las características físicas más importantes del agua residual son el contenido total de
sólidos, término que engloba la materia en suspensión, la materia sedimentable, la materia
coloidal y la materia disuelta. Otras características físicas importantes son el olor, la
temperatura, la densidad, el color y la turbiedad. [2]

2.4.1. OLORES
Normalmente, los olores son debidos a los gases liberados durante el proceso de
descomposición de la materia orgánica. El agua residual reciente tiene un olor peculiar, algo
desagradable, que resulta más tolerable que el del agua residual séptica. El olor más
característico del agua residual séptica es el debido a la presencia del sulfuro de hidrógeno
que se produce al reducirse los sulfatos a sulfitos por acción de microorganismos
anaerobios.
Fuente: Ingeniería de Aguas Residuales Tomo 1 Pág. 664, México 1996.[10]

2.4.2. COLOR.
El agua residual reciente suele tener un color grisáceo. Sin embargo, al aumentar el
tiempo de transporte en las redes de alcantarillado y al desarrollarse condiciones más
próximas a las anaerobias, el color del agua residual cambia gradualmente de gris a gris
oscuro, para finalmente adquirir color negro. [8]

2.4.3. TEMPERATURA
La temperatura del agua residual suele ser siempre más elevada que la del agua de
suministro, hecho principalmente debido a la incorporación de agua caliente procedente de
las casas y los diferentes usos industriales. [5]

2.4.4. TURBIEDAD.
La medición de la turbiedad se lleva a cabo mediante la comparación entre la
intensidad de la luz dispersada en la muestra y la intensidad registrada en una suspensión
de referencia en las mismas condiciones. [6]

2.5.

CARACTERÍSTICAS QUÍMICAS
El estudio de las características químicas de las aguas residuales se aborda en los

siguientes cuatro apartados: (1) la materia orgánica, (2) la medición del contenido orgánico,
9

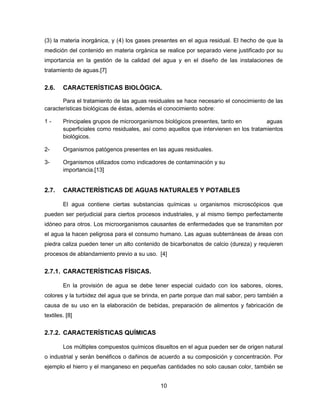

(3) la materia inorgánica, y (4) los gases presentes en el agua residual. El hecho de que la
medición del contenido en materia orgánica se realice por separado viene justificado por su
importancia en la gestión de la calidad del agua y en el diseño de las instalaciones de
tratamiento de aguas.[7]

2.6.

CARACTERÍSTICAS BIOLÓGICA.

Para el tratamiento de las aguas residuales se hace necesario el conocimiento de las
características biológicas de éstas, además el conocimiento sobre:
1-

Principales grupos de microorganismos biológicos presentes, tanto en
aguas
superficiales como residuales, así como aquellos que intervienen en los tratamientos
biológicos.

2-

Organismos patógenos presentes en las aguas residuales.

3-

Organismos utilizados como indicadores de contaminación y su
importancia.[13]

2.7.

CARACTERÍSTICAS DE AGUAS NATURALES Y POTABLES
El agua contiene ciertas substancias químicas u organismos microscópicos que

pueden ser perjudicial para ciertos procesos industriales, y al mismo tiempo perfectamente
idóneo para otros. Los microorganismos causantes de enfermedades que se transmiten por
el agua la hacen peligrosa para el consumo humano. Las aguas subterráneas de áreas con
piedra caliza pueden tener un alto contenido de bicarbonatos de calcio (dureza) y requieren
procesos de ablandamiento previo a su uso. [4]

2.7.1. CARACTERÍSTICAS FÍSICAS.
En la provisión de agua se debe tener especial cuidado con los sabores, olores,
colores y la turbidez del agua que se brinda, en parte porque dan mal sabor, pero también a
causa de su uso en la elaboración de bebidas, preparación de alimentos y fabricación de
textiles. [8]

2.7.2. CARACTERÍSTICAS QUÍMICAS
Los múltiples compuestos químicos disueltos en el agua pueden ser de origen natural
o industrial y serán benéficos o dañinos de acuerdo a su composición y concentración. Por
ejemplo el hierro y el manganeso en pequeñas cantidades no solo causan color, también se
10

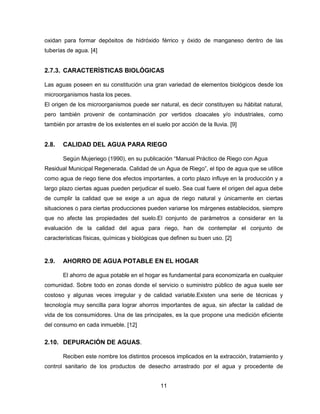

oxidan para formar depósitos de hidróxido férrico y óxido de manganeso dentro de las
tuberías de agua. [4]

2.7.3. CARACTERÍSTICAS BIOLÓGICAS
Las aguas poseen en su constitución una gran variedad de elementos biológicos desde los
microorganismos hasta los peces.
El origen de los microorganismos puede ser natural, es decir constituyen su hábitat natural,
pero también provenir de contaminación por vertidos cloacales y/o industriales, como
también por arrastre de los existentes en el suelo por acción de la lluvia. [9]

2.8.

CALIDAD DEL AGUA PARA RIEGO
Según Mujeriego (1990), en su publicación “Manual Práctico de Riego con Agua

Residual Municipal Regenerada. Calidad de un Agua de Riego”, el tipo de agua que se utilice
como agua de riego tiene dos efectos importantes, a corto plazo influye en la producción y a
largo plazo ciertas aguas pueden perjudicar el suelo. Sea cual fuere el origen del agua debe
de cumplir la calidad que se exige a un agua de riego natural y únicamente en ciertas
situaciones o para ciertas producciones pueden variarse los márgenes establecidos, siempre
que no afecte las propiedades del suelo.El conjunto de parámetros a considerar en la
evaluación de la calidad del agua para riego, han de contemplar el conjunto de
características físicas, químicas y biológicas que definen su buen uso. [2]

2.9.

AHORRO DE AGUA POTABLE EN EL HOGAR
El ahorro de agua potable en el hogar es fundamental para economizarla en cualquier

comunidad. Sobre todo en zonas donde el servicio o suministro público de agua suele ser
costoso y algunas veces irregular y de calidad variable.Existen una serie de técnicas y
tecnología muy sencilla para lograr ahorros importantes de agua, sin afectar la calidad de
vida de los consumidores. Una de las principales, es la que propone una medición eficiente
del consumo en cada inmueble. [12]

2.10. DEPURACIÓN DE AGUAS.
Reciben este nombre los distintos procesos implicados en la extracción, tratamiento y
control sanitario de los productos de desecho arrastrado por el agua y procedente de
11

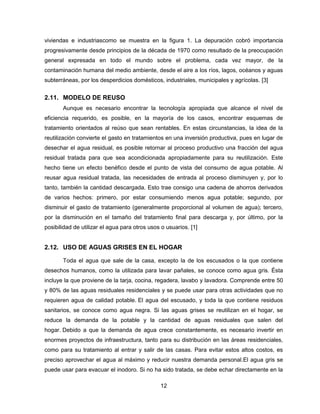

viviendas e industriascomo se muestra en la figura 1. La depuración cobró importancia
progresivamente desde principios de la década de 1970 como resultado de la preocupación
general expresada en todo el mundo sobre el problema, cada vez mayor, de la
contaminación humana del medio ambiente, desde el aire a los ríos, lagos, océanos y aguas
subterráneas, por los desperdicios domésticos, industriales, municipales y agrícolas. [3]

2.11. MODELO DE REUSO
Aunque es necesario encontrar la tecnología apropiada que alcance el nivel de
eficiencia requerido, es posible, en la mayoría de los casos, encontrar esquemas de
tratamiento orientados al reúso que sean rentables. En estas circunstancias, la idea de la
reutilización convierte el gasto en tratamientos en una inversión productiva, pues en lugar de
desechar el agua residual, es posible retornar al proceso productivo una fracción del agua
residual tratada para que sea acondicionada apropiadamente para su reutilización. Este
hecho tiene un efecto benéfico desde el punto de vista del consumo de agua potable. Al
reusar agua residual tratada, las necesidades de entrada al proceso disminuyen y, por lo
tanto, también la cantidad descargada. Esto trae consigo una cadena de ahorros derivados
de varios hechos: primero, por estar consumiendo menos agua potable; segundo, por
disminuir el gasto de tratamiento (generalmente proporcional al volumen de agua); tercero,
por la disminución en el tamaño del tratamiento final para descarga y, por último, por la
posibilidad de utilizar el agua para otros usos o usuarios. [1]

2.12. USO DE AGUAS GRISES EN EL HOGAR
Toda el agua que sale de la casa, excepto la de los escusados o la que contiene
desechos humanos, como la utilizada para lavar pañales, se conoce como agua gris. Ésta
incluye la que proviene de la tarja, cocina, regadera, lavabo y lavadora. Comprende entre 50
y 80% de las aguas residuales residenciales y se puede usar para otras actividades que no
requieren agua de calidad potable. El agua del escusado, y toda la que contiene residuos
sanitarios, se conoce como agua negra. Si las aguas grises se reutilizan en el hogar, se
reduce la demanda de la potable y la cantidad de aguas residuales que salen del
hogar. Debido a que la demanda de agua crece constantemente, es necesario invertir en
enormes proyectos de infraestructura, tanto para su distribución en las áreas residenciales,
como para su tratamiento al entrar y salir de las casas. Para evitar estos altos costos, es
preciso aprovechar el agua al máximo y reducir nuestra demanda personal.El agua gris se
puede usar para evacuar el inodoro. Si no ha sido tratada, se debe echar directamente en la
12

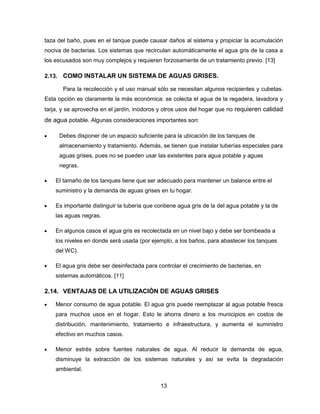

taza del baño, pues en el tanque puede causar daños al sistema y propiciar la acumulación
nociva de bacterias. Los sistemas que recirculan automáticamente el agua gris de la casa a
los escusados son muy complejos y requieren forzosamente de un tratamiento previo. [13]
2.13. COMO INSTALAR UN SISTEMA DE AGUAS GRISES.
Para la recolección y el uso manual sólo se necesitan algunos recipientes y cubetas.
Esta opción es claramente la más económica: se colecta el agua de la regadera, lavadora y
tarja, y se aprovecha en el jardín, inodoros y otros usos del hogar que no requieren calidad

de agua potable. Algunas consideraciones importantes son:
Debes disponer de un espacio suficiente para la ubicación de los tanques de
almacenamiento y tratamiento. Además, se tienen que instalar tuberías especiales para
aguas grises, pues no se pueden usar las existentes para agua potable y aguas
negras.
El tamaño de los tanques tiene que ser adecuado para mantener un balance entre el
suministro y la demanda de aguas grises en tu hogar.
Es importante distinguir la tubería que contiene agua gris de la del agua potable y la de
las aguas negras.
En algunos casos el agua gris es recolectada en un nivel bajo y debe ser bombeada a
los niveles en donde será usada (por ejemplo, a los baños, para abastecer los tanques
del WC).
El agua gris debe ser desinfectada para controlar el crecimiento de bacterias, en
sistemas automáticos. [11]

2.14. VENTAJAS DE LA UTILIZACIÓN DE AGUAS GRISES
Menor consumo de agua potable. El agua gris puede reemplazar al agua potable fresca
para muchos usos en el hogar. Esto le ahorra dinero a los municipios en costos de
distribución, mantenimiento, tratamiento e infraestructura, y aumenta el suministro
efectivo en muchos casos.
Menor estrés sobre fuentes naturales de agua. Al reducir la demanda de agua,
disminuye la extracción de los sistemas naturales y así se evita la degradación
ambiental.
13
Menor cantidad de aguas residuales que necesitan ser tratadas en los municipios o en
los tanques sépticos. El uso de aguas grises aumenta el ciclo de vida y la capacidad de
los tanques sépticos.
Ahorro de energía y químicos en el tratamiento. Si se aprovechan las aguas grises en el
hogar, se bombea menos agua y también es un incentivo para reducir el uso de
productos contaminantes, como detergentes; además, será menor la cantidad que
necesita tratamiento (tanto al entrar como al salir del hogar). [8]
Aprovechamiento en el jardín y áreas verdes. Si aprovechas el agua gris en tu casa,
puedes mantener verde tu jardín, aunque vivas en regiones secas o sean tiempos de
sequía.

2.15 MÉTODO DE REUSO DE AGUA EN UNA VIVIENDA
Es un método muy sencillo, pero requiere de previsión al momento de diseñar,
rehabilitar o modificar una vivienda. Una persona consume entre 20 m3 y 25 m3 cada año de
agua potable en el tanque del inodoro. Hay muchas maneras de reutilizar una parte del agua
del abastecimiento, y una de las viables es simplemente reutilizar el agua de la ducha y
lavamanos para emplearla en el tanque del inodoro. El tanque utiliza, comúnmente, agua
potable (ver Figura No.3), regularmente consume de 6 a 8 litros (depende del tipo de taza
sanitaria utilizada). Reutilizando el agua de la ducha y lavamanos para su empleo en el
tanque se pueden ahorrar aproximadamente quinientos litros a la semana, ya que más de un
tercio del agua que se utiliza es para el inodoro (Ecoaigua, 1999).[2]
El agua de las duchas, bañeras y lavamanos se pude reutilizar para el tanque del inodoro,
donde las aguas grises son almacenadas en un depósito acumulador y por medio de tubería
de PVC el agua es conducida para la alimentación del tanque del inodoro. En la reutilización
de aguas grises se necesita una mayor seguridad en su manipulación, por lo que se
recomienda la depuración físico – químicas de las aguas procedentes de duchas, lavamanos
y bañeras, donde por medio de una malla fina sirva como tamiz para no permitir el ingreso de
sólidos y con la aplicación de cloro se desinfecte el agua del depósito ya que se encuentra
contaminada.

2.16 OJETIVOS
2.16.1 OBJETIVO GENERAL
14

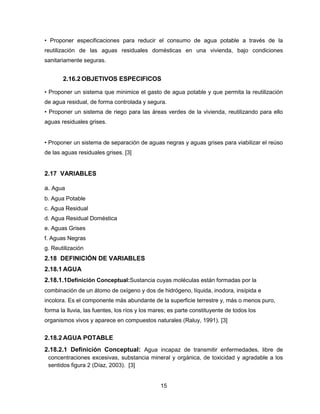

• Proponer especificaciones para reducir el consumo de agua potable a través de la
reutilización de las aguas residuales domésticas en una vivienda, bajo condiciones
sanitariamente seguras.

2.16.2 OBJETIVOS ESPECIFICOS
• Proponer un sistema que minimice el gasto de agua potable y que permita la reutilización
de agua residual, de forma controlada y segura.
• Proponer un sistema de riego para las áreas verdes de la vivienda, reutilizando para ello
aguas residuales grises.
• Proponer un sistema de separación de aguas negras y aguas grises para viabilizar el reúso
de las aguas residuales grises. [3]

2.17 VARIABLES
a. Agua
b. Agua Potable
c. Agua Residual
d. Agua Residual Doméstica
e. Aguas Grises
f. Aguas Negras
g. Reutilización

2.18 DEFINICIÓN DE VARIABLES
2.18.1 AGUA
2.18.1.1Definición Conceptual:Sustancia cuyas moléculas están formadas por la
combinación de un átomo de oxígeno y dos de hidrógeno, líquida, inodora, insípida e
incolora. Es el componente más abundante de la superficie terrestre y, más o menos puro,
forma la lluvia, las fuentes, los ríos y los mares; es parte constituyente de todos los
organismos vivos y aparece en compuestos naturales (Raluy, 1991). [3]

2.18.2 AGUA POTABLE
2.18.2.1 Definición Conceptual: Agua incapaz de transmitir enfermedades, libre de
concentraciones excesivas, substancia mineral y orgánica, de toxicidad y agradable a los
sentidos figura 2 (Díaz, 2003). [3]

15

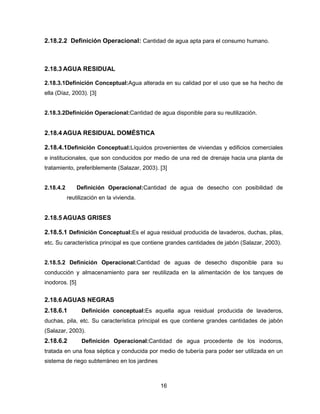

2.18.2.2 Definición Operacional: Cantidad de agua apta para el consumo humano.

2.18.3 AGUA RESIDUAL
2.18.3.1Definición Conceptual:Agua alterada en su calidad por el uso que se ha hecho de
ella (Díaz, 2003). [3]

2.18.3.2Definición Operacional:Cantidad de agua disponible para su reutilización.

2.18.4 AGUA RESIDUAL DOMÉSTICA
2.18.4.1Definición Conceptual:Líquidos provenientes de viviendas y edificios comerciales
e institucionales, que son conducidos por medio de una red de drenaje hacia una planta de
tratamiento, preferiblemente (Salazar, 2003). [3]

2.18.4.2

Definición Operacional:Cantidad de agua de desecho con posibilidad de
reutilización en la vivienda.

2.18.5 AGUAS GRISES
2.18.5.1 Definición Conceptual:Es el agua residual producida de lavaderos, duchas, pilas,
etc. Su característica principal es que contiene grandes cantidades de jabón (Salazar, 2003).

2.18.5.2 Definición Operacional:Cantidad de aguas de desecho disponible para su
conducción y almacenamiento para ser reutilizada en la alimentación de los tanques de
inodoros. [5]

2.18.6 AGUAS NEGRAS
2.18.6.1

Definición conceptual:Es aquella agua residual producida de lavaderos,

duchas, pila, etc. Su característica principal es que contiene grandes cantidades de jabón
(Salazar, 2003).

2.18.6.2

Definición Operacional:Cantidad de agua procedente de los inodoros,

tratada en una fosa séptica y conducida por medio de tubería para poder ser utilizada en un
sistema de riego subterráneo en los jardines

16

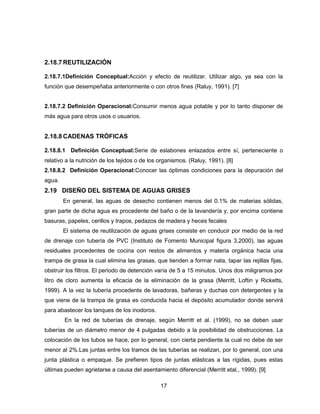

2.18.7 REUTILIZACIÓN
2.18.7.1Definición Conceptual:Acción y efecto de reutilizar. Utilizar algo, ya sea con la
función que desempeñaba anteriormente o con otros fines (Raluy, 1991). [7]
2.18.7.2 Definición Operacional:Consumir menos agua potable y por lo tanto disponer de
más agua para otros usos o usuarios.

2.18.8 CADENAS TRÓFICAS
2.18.8.1 Definición Conceptual:Serie de eslabones enlazados entre sí, perteneciente o
relativo a la nutrición de los tejidos o de los organismos. (Raluy, 1991). [8]
2.18.8.2 Definición Operacional:Conocer las óptimas condiciones para la depuración del
agua.

2.19 DISEÑO DEL SISTEMA DE AGUAS GRISES
En general, las aguas de desecho contienen menos del 0.1% de materias sólidas,
gran parte de dicha agua es procedente del baño o de la lavandería y, por encima contiene
basuras, papeles, cerillos y trapos, pedazos de madera y heces fecales
El sistema de reutilización de aguas grises consiste en conducir por medio de la red
de drenaje con tubería de PVC (Instituto de Fomento Municipal figura 3,2000), las aguas
residuales procedentes de cocina con restos de alimentos y materia orgánica hacia una
trampa de grasa la cual elimina las grasas, que tienden a formar nata, tapar las rejillas fijas,
obstruir los filtros. El periodo de detención varía de 5 a 15 minutos. Unos dos miligramos por
litro de cloro aumenta la eficacia de la eliminación de la grasa (Merritt, Loftin y Ricketts,
1999). A la vez la tubería procedente de lavadoras, bañeras y duchas con detergentes y la
que viene de la trampa de grasa es conducida hacia el depósito acumulador donde servirá
para abastecer los tanques de los inodoros.
En la red de tuberías de drenaje, según Merritt et al. (1999), no se deben usar
tuberías de un diámetro menor de 4 pulgadas debido a la posibilidad de obstrucciones. La
colocación de los tubos se hace, por lo general, con cierta pendiente la cual no debe de ser
menor al 2%.Las juntas entre los tramos de las tuberías se realizan, por lo general, con una
junta plástica o empaque. Se prefieren tipos de juntas elásticas a las rígidas, pues estas
últimas pueden agrietarse a causa del asentamiento diferencial (Merritt etal., 1999). [9]
17
2.20 DISEÑO DEL SISTEMA DE AGUAS NEGRAS
El sistema de reutilización de aguas negras consiste en la recogida de las aguas
procedentes de los inodoros, cargadas con materias fecales por medio de la red de drenaje
con tubería PVC y canalizarla hacia una fosa séptica (INFOM, 2000). [6] yo

2.21 DISEÑO DE FOSA SÉPTICA.
Un proceso de tratamiento de las aguas residuales que suele usarse para los
residuos domésticos es la fosa séptica: una fosa de cemento, bloques de ladrillo o metal en
la que sedimentan los sólidos y asciende la materia flotante. El líquido aclarado en parte
fluye por una salida sumergida hasta zanjas subterráneas llenas de rocas a través de las
cuales puede fluir y filtrarse en la tierra, donde se oxida aeróbicamente.
La materia flotante y los sólidos depositados pueden conservarse entre seis meses y
varios años, durante los cuales se descomponen anaeróbicamente. El diseño de un tanque
de sedimentación debe basarse en la velocidad de asentamiento de la partícula más
pequeña que se desea eliminar. La profundidad no debe ser mayor de la necesaria, para
impedir el arrastre y acomodar los mecanismos de limpieza. [10]

2.22 DISEÑO DEL SISTEMA DE RIEGO
Luego de realizar el tratamiento primario, el agua residual pasa a un sistema de riego
subterráneo figura 4. Es uno de los métodos más modernos y se está usando incluso para
césped en lugar de aspersores y difusores en pequeñas superficies enterrando un
entramado de tuberías (Morales, 2003).
Se trata de tuberías perforadas a cada 0.15 a 0.20 m en dos camas con diámetros entre
Ø ¼” a Ø 1”, que se entierran en el suelo a una determinada profundidad (entre 5 y 50 cm),
según sea la planta a regar (grama menos enterradas que árboles) y de las características
del suelo (capilaridad). En suelos arenosos se trabajará a profundidades menores que en
suelos arcillosos. [11]

18

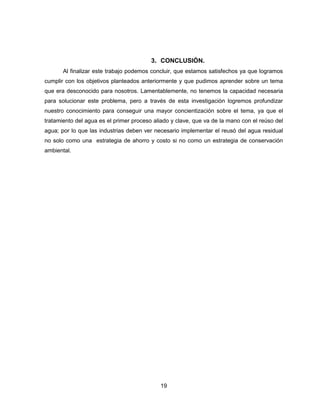

3. CONCLUSIÓN.
Al finalizar este trabajo podemos concluir, que estamos satisfechos ya que logramos
cumplir con los objetivos planteados anteriormente y que pudimos aprender sobre un tema
que era desconocido para nosotros. Lamentablemente, no tenemos la capacidad necesaria
para solucionar este problema, pero a través de esta investigación logremos profundizar
nuestro conocimiento para conseguir una mayor concientización sobre el tema, ya que el
tratamiento del agua es el primer proceso aliado y clave, que va de la mano con el reúso del
agua; por lo que las industrias deben ver necesario implementar el reusó del agua residual
no solo como una estrategia de ahorro y costo si no como un estrategia de conservación
ambiental.

19
4. RECOMENDACIONES
1. Es necesario impulsar nuevas investigaciones y divulgar los trabajos ya realizados sobre
el mejoramiento del medio ambiente y así lograr ponerlo en práctica.

2. Poner en práctica esta propuesta sobre la reutilización del agua residual y la separación
de las aguas negras y grises en una vivienda.

20
REFERENCIAS
[1]

U. R. Landívar, F. D. E. Ingeniería, R. En, and U. N. A. Vivienda, ““ USO , REUSO Y
RECICLAJE DEL AGUA,” 2004. .

[2]

D. Ing, J. A. Orellana, U. T. No, and A. Cuentas, “Características del agua potable,”
2005. .

[3]

N. G. LLacsahuanga, “003784-011 Nathaly Grados LLacsahuanga.” [Online].
Available: http//.googleacademico.com.

[4]

P. Nacional, A. Residuales, C. Foral, L. Foral, and P. Directores, “Depuración de
aguas residuales Depuración de aguas residuales,” 2000. [Online]. Available:
http.rurh.com.pe.

[5]

C. Ii and M. Referencial, “Capitulo ii: marco referencial 13.”

[6]

Asociación de ingenieros sanitarios de Antioquia. Características y pretratamiento de
las aguas residuales. AINSO 1986. Medellín, Colombia

[8]

C. D. E. Prototipo, D. E. F. Septica, P. El, D. Final, D. E. A. Residuales, E. N.
Viviendas, and D. E. Z. Rurales, “No Title.”

[9]

“Capítulo 19 LA REUTILIZACIÓN DE AGUAS RESIDUALES,” pp. 212–223.

[10]

RIGOLA L. Miguel. Tratamiento de aguas industriales.
http://fluidos.eia.edu.co/hidraulica/articulose/interesantes/tratamientosre
siduales/tratamiento.html

[11] P. Nacional, D. E. C. Tur, and S. D. E. L. Per, “Manual Técnico de Difusión
Sistema
de Tratamiento de Aguas Residuales para Albergues en Zonas
Rurales Gestión
Ambiental,” 2008.
[12]

R. Otterpohl, “Conceptos innovadores orientados al reuso del agua opciones de alta ,
mediana y baja tecnología,” Instituto de Manejo de Aguas Residuales Municipales e
Industriales,
2011.
[Online].
Available:
http://cgi.tuharburg.de/~awwweb/susan/downloads/SuSan_es.pdf. [Accessed: 18-Nov-2013].

[13]

Asociación de ingenieros sanitarios de Antioquia. Características y pre tratamiento de
las aguas residuales. AINSO 1986. Medellín, Colombia.

21
ANEXOS.

Anexo 01
Figura1 estación depuradora de aguas residuales
Fuente: (http://fluidos.eia.edu.co/hidraulica/articuloses/interesantes/edar/edar.html)

Anexo02

Figura 2 planta potabilizadora.
Fuente: (http: // mimosa.pntic.ec.es/vgarci14/agua potable.htm)

22

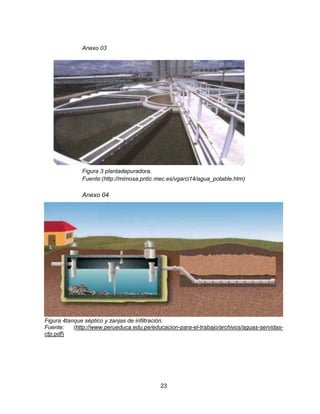

Anexo 03

Figura 3 plantadepuradora.
Fuente:(http://mimosa.pntic.mec.es/vgarci14/agua_potable.htm)

Anexo 04

Figura 4tanque séptico y zanjas de infiltración.
Fuente:
(http://www.perueduca.edu.pe/educacion-para-el-trabajo/archivos/aguas-servidasctp.pdf)

23

Más contenido relacionado

La actualidad más candente

Relleno sanitario
Relleno sanitarioRelleno sanitario
Relleno sanitario
Aracelly Cuasquer

REUSO DE AGUAS RESIDUALES Presentacion grupo 13
REUSO DE AGUAS RESIDUALES Presentacion grupo 13REUSO DE AGUAS RESIDUALES Presentacion grupo 13
REUSO DE AGUAS RESIDUALES Presentacion grupo 13
Angela Maritza Martinez Sotelo

Eca, Lmp, Vma
Eca, Lmp, VmaEca, Lmp, Vma
Eca, Lmp, Vma
Romina Quispitongo

LEY DE RECURSOS HIDRICOS
LEY DE RECURSOS HIDRICOSLEY DE RECURSOS HIDRICOS
LEY DE RECURSOS HIDRICOS
Josselyn Yajayra

Construcción de rellenos sanitarios
Construcción de rellenos sanitariosConstrucción de rellenos sanitarios
Construcción de rellenos sanitarios
Raul Castañeda

diseño y calculo de un desarenador
diseño y calculo de un desarenadordiseño y calculo de un desarenador
diseño y calculo de un desarenador
carlos

EL PROCESO DE DESARENADO
EL PROCESO DE DESARENADOEL PROCESO DE DESARENADO
EL PROCESO DE DESARENADO
Emily Daniela Mendoza Carlos

Monitoreo de la calidad del agua
Monitoreo de la calidad del aguaMonitoreo de la calidad del agua
Monitoreo de la calidad del agua
arielcallisayaacero

Cribado o rejillas
Cribado o rejillasCribado o rejillas
Diseño de tratamiento de aguas residuales
Diseño de tratamiento de aguas residualesDiseño de tratamiento de aguas residuales
Diseño de tratamiento de aguas residuales
Waldo Ramirez

Cómo elaborar un plan de manejo de cuenca
Cómo elaborar un plan de manejo de cuencaCómo elaborar un plan de manejo de cuenca
Cómo elaborar un plan de manejo de cuenca
Pedro Baca

Reporte de laboratorio 7, prueba de jarra
Reporte de laboratorio 7, prueba de jarraReporte de laboratorio 7, prueba de jarra
Reporte de laboratorio 7, prueba de jarra
Larissa Perez Gonzalez

Informe de visita a botadero impacto ambiental
Informe de visita a botadero impacto ambientalInforme de visita a botadero impacto ambiental
Informe de visita a botadero impacto ambiental
Jose Luis Porras

Monografia de tratamiento de aguas residuales
Monografia de tratamiento de aguas residualesMonografia de tratamiento de aguas residuales
Monografia de tratamiento de aguas residuales
celestino cabrera

Manual operacion
Manual operacionManual operacion
Manual operacion
Dante Coronel Altamirano

Filtros percoladores
Filtros percoladoresFiltros percoladores
CLASE 3 MONITOREO DE AGUA Y EFlUENTES (1).pdf
CLASE 3 MONITOREO DE AGUA Y EFlUENTES (1).pdfCLASE 3 MONITOREO DE AGUA Y EFlUENTES (1).pdf
CLASE 3 MONITOREO DE AGUA Y EFlUENTES (1).pdf
PeterClaudioVegaCruz

Diseño de desarenadores
Diseño de desarenadoresDiseño de desarenadores
Diseño de desarenadores
Manuel García Naranjo B.

Lagunas de estabilización
Lagunas de estabilizaciónLagunas de estabilización
Lagunas de estabilización
Karla Yissel Márquez Toledo

Muestreo, monitoreo y caracterizacion de aguas residuales
Muestreo, monitoreo y caracterizacion de aguas residualesMuestreo, monitoreo y caracterizacion de aguas residuales
Muestreo, monitoreo y caracterizacion de aguas residuales
Juan Sebastian Gonzalez Robles


La actualidad más candente (20)

Relleno sanitario
Relleno sanitarioRelleno sanitario
Relleno sanitario

REUSO DE AGUAS RESIDUALES Presentacion grupo 13
REUSO DE AGUAS RESIDUALES Presentacion grupo 13REUSO DE AGUAS RESIDUALES Presentacion grupo 13
REUSO DE AGUAS RESIDUALES Presentacion grupo 13

Eca, Lmp, Vma
Eca, Lmp, VmaEca, Lmp, Vma
Eca, Lmp, Vma

LEY DE RECURSOS HIDRICOS
LEY DE RECURSOS HIDRICOSLEY DE RECURSOS HIDRICOS
LEY DE RECURSOS HIDRICOS

Construcción de rellenos sanitarios
Construcción de rellenos sanitariosConstrucción de rellenos sanitarios
Construcción de rellenos sanitarios

diseño y calculo de un desarenador
diseño y calculo de un desarenadordiseño y calculo de un desarenador
diseño y calculo de un desarenador

EL PROCESO DE DESARENADO
EL PROCESO DE DESARENADOEL PROCESO DE DESARENADO
EL PROCESO DE DESARENADO

Monitoreo de la calidad del agua
Monitoreo de la calidad del aguaMonitoreo de la calidad del agua
Monitoreo de la calidad del agua

Cribado o rejillas
Cribado o rejillasCribado o rejillas
Cribado o rejillas

Diseño de tratamiento de aguas residuales
Diseño de tratamiento de aguas residualesDiseño de tratamiento de aguas residuales
Diseño de tratamiento de aguas residuales

Cómo elaborar un plan de manejo de cuenca
Cómo elaborar un plan de manejo de cuencaCómo elaborar un plan de manejo de cuenca
Cómo elaborar un plan de manejo de cuenca

Reporte de laboratorio 7, prueba de jarra
Reporte de laboratorio 7, prueba de jarraReporte de laboratorio 7, prueba de jarra
Reporte de laboratorio 7, prueba de jarra

Informe de visita a botadero impacto ambiental
Informe de visita a botadero impacto ambientalInforme de visita a botadero impacto ambiental
Informe de visita a botadero impacto ambiental

Monografia de tratamiento de aguas residuales
Monografia de tratamiento de aguas residualesMonografia de tratamiento de aguas residuales
Monografia de tratamiento de aguas residuales

Manual operacion
Manual operacionManual operacion
Manual operacion

Filtros percoladores
Filtros percoladoresFiltros percoladores
Filtros percoladores

CLASE 3 MONITOREO DE AGUA Y EFlUENTES (1).pdf
CLASE 3 MONITOREO DE AGUA Y EFlUENTES (1).pdfCLASE 3 MONITOREO DE AGUA Y EFlUENTES (1).pdf
CLASE 3 MONITOREO DE AGUA Y EFlUENTES (1).pdf

Diseño de desarenadores
Diseño de desarenadoresDiseño de desarenadores
Diseño de desarenadores

Lagunas de estabilización
Lagunas de estabilizaciónLagunas de estabilización
Lagunas de estabilización

Muestreo, monitoreo y caracterizacion de aguas residuales
Muestreo, monitoreo y caracterizacion de aguas residualesMuestreo, monitoreo y caracterizacion de aguas residuales
Muestreo, monitoreo y caracterizacion de aguas residuales


Similar a Aguas residuales domesticas

PropuestaSistemaAprovechamientoAguaLluvia.pdf
PropuestaSistemaAprovechamientoAguaLluvia.pdfPropuestaSistemaAprovechamientoAguaLluvia.pdf
PropuestaSistemaAprovechamientoAguaLluvia.pdf
AlexanderVILLARREALD1

Agua lluvia
Agua lluviaAgua lluvia
Guía de Diseño Para Captación de Agua de Lluvia
Guía de Diseño Para Captación de Agua de LluviaGuía de Diseño Para Captación de Agua de Lluvia
Guía de Diseño Para Captación de Agua de Lluvia
SOCIEDAD JULIO GARAVITO

Agua lluvia
Agua lluviaAgua lluvia
Agua lluvia
iskander07

Agua lluvia
Agua lluviaAgua lluvia
Agua lluvia
constructoraeverets

Guia de diseno_para_captacion_del_agua_de_lluvia
Guia de diseno_para_captacion_del_agua_de_lluviaGuia de diseno_para_captacion_del_agua_de_lluvia
Guia de diseno_para_captacion_del_agua_de_lluvia
Antonio Augusto Pereira

Agua de lluvia
Agua de lluviaAgua de lluvia
Agua de lluvia
Aldo Naranjo

Cortes guillermo amaya_roberto_aporte_colectivo
Cortes guillermo amaya_roberto_aporte_colectivoCortes guillermo amaya_roberto_aporte_colectivo
Cortes guillermo amaya_roberto_aporte_colectivo
Alejandro Amaya C

Ensayo Sobre ecotecnologías.
Ensayo Sobre ecotecnologías.Ensayo Sobre ecotecnologías.
Ensayo Sobre ecotecnologías.
Bettinho Oszouri

Lemus carlos aporte_individual.
Lemus carlos aporte_individual.Lemus carlos aporte_individual.
Lemus carlos aporte_individual.
Carlos R.

SISTEMAS DE AGUA Y ALCANTARILLADO - MONOGRAFÍA
SISTEMAS DE AGUA Y ALCANTARILLADO -  MONOGRAFÍASISTEMAS DE AGUA Y ALCANTARILLADO -  MONOGRAFÍA
SISTEMAS DE AGUA Y ALCANTARILLADO - MONOGRAFÍA
Galvani Carrasco Tineo

Humedal artificial usando macrofitos
Humedal artificial usando macrofitos Humedal artificial usando macrofitos
Humedal artificial usando macrofitos
Alejandra Chuquin taipe

Trabajo colaborativo sistema tratamiento de aguas residuales
Trabajo colaborativo sistema tratamiento de aguas residualesTrabajo colaborativo sistema tratamiento de aguas residuales
Trabajo colaborativo sistema tratamiento de aguas residuales
edwardfom

Informe final ingenieria de riego por gravedad
Informe final   ingenieria de riego por gravedadInforme final   ingenieria de riego por gravedad
Informe final ingenieria de riego por gravedad
Wilder Elí Mora Rodríguez

Lagunas de oxidacion
Lagunas de oxidacionLagunas de oxidacion
Lagunas de oxidacion
miriamxita

Plan de gestion, manejo y tratamiento de vertimientos liquidos mataderos
Plan de gestion, manejo y tratamiento de vertimientos liquidos mataderosPlan de gestion, manejo y tratamiento de vertimientos liquidos mataderos
Plan de gestion, manejo y tratamiento de vertimientos liquidos mataderos
Juan Carlos Bernate

Contaminación de acuiferos-Practicas municipales
Contaminación de acuiferos-Practicas municipalesContaminación de acuiferos-Practicas municipales
Contaminación de acuiferos-Practicas municipales
Centro de Investigación y Estudios en Medio Ambiente-CIEMA

2. trabajo final c sy a modelo (1) 29 octubre
2. trabajo final c sy a modelo (1) 29 octubre2. trabajo final c sy a modelo (1) 29 octubre
2. trabajo final c sy a modelo (1) 29 octubre
Julio César

Manual de conservación de suelo y agua 2019
Manual de conservación de suelo y agua 2019Manual de conservación de suelo y agua 2019
Manual de conservación de suelo y agua 2019
Julio César

EJEMPLO DE CONSTRUCCION Y FUNCIONAMIENTO DE PLANTA DE TRATAMIENTO DE AGUAS RE...
EJEMPLO DE CONSTRUCCION Y FUNCIONAMIENTO DE PLANTA DE TRATAMIENTO DE AGUAS RE...EJEMPLO DE CONSTRUCCION Y FUNCIONAMIENTO DE PLANTA DE TRATAMIENTO DE AGUAS RE...
EJEMPLO DE CONSTRUCCION Y FUNCIONAMIENTO DE PLANTA DE TRATAMIENTO DE AGUAS RE...
Armando Emilio Poujol Cayrol


Similar a Aguas residuales domesticas (20)

PropuestaSistemaAprovechamientoAguaLluvia.pdf
PropuestaSistemaAprovechamientoAguaLluvia.pdfPropuestaSistemaAprovechamientoAguaLluvia.pdf
PropuestaSistemaAprovechamientoAguaLluvia.pdf

Agua lluvia
Agua lluviaAgua lluvia
Agua lluvia

Guía de Diseño Para Captación de Agua de Lluvia
Guía de Diseño Para Captación de Agua de LluviaGuía de Diseño Para Captación de Agua de Lluvia
Guía de Diseño Para Captación de Agua de Lluvia

Agua lluvia
Agua lluviaAgua lluvia
Agua lluvia

Agua lluvia
Agua lluviaAgua lluvia
Agua lluvia

Guia de diseno_para_captacion_del_agua_de_lluvia
Guia de diseno_para_captacion_del_agua_de_lluviaGuia de diseno_para_captacion_del_agua_de_lluvia
Guia de diseno_para_captacion_del_agua_de_lluvia

Agua de lluvia
Agua de lluviaAgua de lluvia
Agua de lluvia

Cortes guillermo amaya_roberto_aporte_colectivo
Cortes guillermo amaya_roberto_aporte_colectivoCortes guillermo amaya_roberto_aporte_colectivo
Cortes guillermo amaya_roberto_aporte_colectivo

Ensayo Sobre ecotecnologías.
Ensayo Sobre ecotecnologías.Ensayo Sobre ecotecnologías.
Ensayo Sobre ecotecnologías.

Lemus carlos aporte_individual.
Lemus carlos aporte_individual.Lemus carlos aporte_individual.
Lemus carlos aporte_individual.

SISTEMAS DE AGUA Y ALCANTARILLADO - MONOGRAFÍA
SISTEMAS DE AGUA Y ALCANTARILLADO -  MONOGRAFÍASISTEMAS DE AGUA Y ALCANTARILLADO -  MONOGRAFÍA
SISTEMAS DE AGUA Y ALCANTARILLADO - MONOGRAFÍA

Humedal artificial usando macrofitos
Humedal artificial usando macrofitos Humedal artificial usando macrofitos
Humedal artificial usando macrofitos

Trabajo colaborativo sistema tratamiento de aguas residuales
Trabajo colaborativo sistema tratamiento de aguas residualesTrabajo colaborativo sistema tratamiento de aguas residuales
Trabajo colaborativo sistema tratamiento de aguas residuales

Informe final ingenieria de riego por gravedad
Informe final   ingenieria de riego por gravedadInforme final   ingenieria de riego por gravedad
Informe final ingenieria de riego por gravedad

Lagunas de oxidacion
Lagunas de oxidacionLagunas de oxidacion
Lagunas de oxidacion

Plan de gestion, manejo y tratamiento de vertimientos liquidos mataderos
Plan de gestion, manejo y tratamiento de vertimientos liquidos mataderosPlan de gestion, manejo y tratamiento de vertimientos liquidos mataderos
Plan de gestion, manejo y tratamiento de vertimientos liquidos mataderos

Contaminación de acuiferos-Practicas municipales
Contaminación de acuiferos-Practicas municipalesContaminación de acuiferos-Practicas municipales
Contaminación de acuiferos-Practicas municipales

2. trabajo final c sy a modelo (1) 29 octubre
2. trabajo final c sy a modelo (1) 29 octubre2. trabajo final c sy a modelo (1) 29 octubre
2. trabajo final c sy a modelo (1) 29 octubre

Manual de conservación de suelo y agua 2019
Manual de conservación de suelo y agua 2019Manual de conservación de suelo y agua 2019
Manual de conservación de suelo y agua 2019

EJEMPLO DE CONSTRUCCION Y FUNCIONAMIENTO DE PLANTA DE TRATAMIENTO DE AGUAS RE...
EJEMPLO DE CONSTRUCCION Y FUNCIONAMIENTO DE PLANTA DE TRATAMIENTO DE AGUAS RE...EJEMPLO DE CONSTRUCCION Y FUNCIONAMIENTO DE PLANTA DE TRATAMIENTO DE AGUAS RE...
EJEMPLO DE CONSTRUCCION Y FUNCIONAMIENTO DE PLANTA DE TRATAMIENTO DE AGUAS RE...


Más de lobi7o

placas tectonicas
placas tectonicas placas tectonicas
placas tectonicas
lobi7o

MONOGRAFÍA SOBRE EL METAMORFISMO FASES, FACTORES Y LAS ROCAS METAMORFICAS
MONOGRAFÍA SOBRE EL METAMORFISMO  FASES, FACTORES Y LAS ROCAS METAMORFICAS MONOGRAFÍA SOBRE EL METAMORFISMO  FASES, FACTORES Y LAS ROCAS METAMORFICAS
MONOGRAFÍA SOBRE EL METAMORFISMO FASES, FACTORES Y LAS ROCAS METAMORFICAS
lobi7o

Rocas igneas
Rocas igneasRocas igneas
Rocas igneas
lobi7o

Pts
PtsPts
Pts
lobi7o

Pm10
Pm10Pm10
Pm10
lobi7o

Monografia huella ecologica
Monografia huella ecologicaMonografia huella ecologica
Monografia huella ecologica
lobi7o

Monografia geologia
Monografia geologiaMonografia geologia
Monografia geologia
lobi7o

Monografia de geologia
Monografia de geologiaMonografia de geologia
Monografia de geologia
lobi7o

Mono de estratigra
Mono de estratigraMono de estratigra
Mono de estratigra
lobi7o

Mineralogia(ambiental 2 a)
Mineralogia(ambiental 2 a)Mineralogia(ambiental 2 a)
Mineralogia(ambiental 2 a)
lobi7o

Geología histórica monografia presentar
Geología histórica monografia presentarGeología histórica monografia presentar
Geología histórica monografia presentar
lobi7o

Análisis Bajo la Metodología simplex para la solución factible de la Universi...
Análisis Bajo la Metodología simplex para la solución factible de la Universi...Análisis Bajo la Metodología simplex para la solución factible de la Universi...
Análisis Bajo la Metodología simplex para la solución factible de la Universi...
lobi7o

Método Gráfico Restaurant’ J&D Modelo del Transporte Álicorp S.A.A. Asi...
 	Método Gráfico Restaurant’ J&D  	Modelo del Transporte Álicorp S.A.A.  	Asi... 	Método Gráfico Restaurant’ J&D  	Modelo del Transporte Álicorp S.A.A.  	Asi...
Método Gráfico Restaurant’ J&D Modelo del Transporte Álicorp S.A.A. Asi...
lobi7o

Planteamiento de un problema de programación lineal “Granja Guerrero”
Planteamiento de un problema de programación lineal  “Granja Guerrero”Planteamiento de un problema de programación lineal  “Granja Guerrero”
Planteamiento de un problema de programación lineal “Granja Guerrero”
lobi7o

Máximos y Mínimos de una función de varias variables
Máximos y Mínimos de una función de varias variablesMáximos y Mínimos de una función de varias variables
Máximos y Mínimos de una función de varias variables
lobi7o

Modelamiento de Casos de Uso RUP
Modelamiento  de Casos de Uso  RUPModelamiento  de Casos de Uso  RUP
Modelamiento de Casos de Uso RUP
lobi7o

Base de datos
Base  de datosBase  de datos
Base de datos
lobi7o

Aplicación de la BPM en el diseño del proceso del negocio
Aplicación de la BPM en el diseño del proceso del negocioAplicación de la BPM en el diseño del proceso del negocio
Aplicación de la BPM en el diseño del proceso del negocio
lobi7o

Identificar el cumplimiento de una de las normas establecidas por la Universi...
Identificar el cumplimiento de una de las normas establecidas por la Universi...Identificar el cumplimiento de una de las normas establecidas por la Universi...
Identificar el cumplimiento de una de las normas establecidas por la Universi...
lobi7o

Identificar el cumplimiento de una de las normas establecidas por la Universi...
Identificar el cumplimiento de una de las normas establecidas por la Universi...Identificar el cumplimiento de una de las normas establecidas por la Universi...
Identificar el cumplimiento de una de las normas establecidas por la Universi...
lobi7o


Más de lobi7o (20)

placas tectonicas
placas tectonicas placas tectonicas
placas tectonicas

MONOGRAFÍA SOBRE EL METAMORFISMO FASES, FACTORES Y LAS ROCAS METAMORFICAS
MONOGRAFÍA SOBRE EL METAMORFISMO  FASES, FACTORES Y LAS ROCAS METAMORFICAS MONOGRAFÍA SOBRE EL METAMORFISMO  FASES, FACTORES Y LAS ROCAS METAMORFICAS
MONOGRAFÍA SOBRE EL METAMORFISMO FASES, FACTORES Y LAS ROCAS METAMORFICAS

Rocas igneas
Rocas igneasRocas igneas
Rocas igneas

Pts
PtsPts
Pts

Pm10
Pm10Pm10
Pm10

Monografia huella ecologica
Monografia huella ecologicaMonografia huella ecologica
Monografia huella ecologica

Monografia geologia
Monografia geologiaMonografia geologia
Monografia geologia

Monografia de geologia
Monografia de geologiaMonografia de geologia
Monografia de geologia

Mono de estratigra
Mono de estratigraMono de estratigra
Mono de estratigra

Mineralogia(ambiental 2 a)
Mineralogia(ambiental 2 a)Mineralogia(ambiental 2 a)
Mineralogia(ambiental 2 a)

Geología histórica monografia presentar
Geología histórica monografia presentarGeología histórica monografia presentar
Geología histórica monografia presentar

Análisis Bajo la Metodología simplex para la solución factible de la Universi...
Análisis Bajo la Metodología simplex para la solución factible de la Universi...Análisis Bajo la Metodología simplex para la solución factible de la Universi...
Análisis Bajo la Metodología simplex para la solución factible de la Universi...

Método Gráfico Restaurant’ J&D Modelo del Transporte Álicorp S.A.A. Asi...
 	Método Gráfico Restaurant’ J&D  	Modelo del Transporte Álicorp S.A.A.  	Asi... 	Método Gráfico Restaurant’ J&D  	Modelo del Transporte Álicorp S.A.A.  	Asi...
Método Gráfico Restaurant’ J&D Modelo del Transporte Álicorp S.A.A. Asi...

Planteamiento de un problema de programación lineal “Granja Guerrero”
Planteamiento de un problema de programación lineal  “Granja Guerrero”Planteamiento de un problema de programación lineal  “Granja Guerrero”
Planteamiento de un problema de programación lineal “Granja Guerrero”

Máximos y Mínimos de una función de varias variables
Máximos y Mínimos de una función de varias variablesMáximos y Mínimos de una función de varias variables
Máximos y Mínimos de una función de varias variables

Modelamiento de Casos de Uso RUP
Modelamiento  de Casos de Uso  RUPModelamiento  de Casos de Uso  RUP
Modelamiento de Casos de Uso RUP

Base de datos
Base  de datosBase  de datos
Base de datos

Aplicación de la BPM en el diseño del proceso del negocio
Aplicación de la BPM en el diseño del proceso del negocioAplicación de la BPM en el diseño del proceso del negocio
Aplicación de la BPM en el diseño del proceso del negocio

Identificar el cumplimiento de una de las normas establecidas por la Universi...
Identificar el cumplimiento de una de las normas establecidas por la Universi...Identificar el cumplimiento de una de las normas establecidas por la Universi...
Identificar el cumplimiento de una de las normas establecidas por la Universi...

Identificar el cumplimiento de una de las normas establecidas por la Universi...
Identificar el cumplimiento de una de las normas establecidas por la Universi...Identificar el cumplimiento de una de las normas establecidas por la Universi...
Identificar el cumplimiento de una de las normas establecidas por la Universi...


Último

MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdfMODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
SeleniaLavayen

Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
AbrahamCastillo42

Gobernanza con SharePoint Premium de principio a fin
Gobernanza con SharePoint Premium de principio a finGobernanza con SharePoint Premium de principio a fin
Gobernanza con SharePoint Premium de principio a fin
Juan Carlos Gonzalez

El uso de las TIC's en la vida cotidiana
El uso de las TIC's en la vida cotidianaEl uso de las TIC's en la vida cotidiana
El uso de las TIC's en la vida cotidiana
231458066

Presentación Seguridad Digital Profesional Azul Oscuro (1).pdf
Presentación Seguridad Digital Profesional Azul Oscuro (1).pdfPresentación Seguridad Digital Profesional Azul Oscuro (1).pdf
Presentación Seguridad Digital Profesional Azul Oscuro (1).pdf
giampierdiaz5

Ingeniería en Telemática y ejercicios.pdf
Ingeniería en Telemática y ejercicios.pdfIngeniería en Telemática y ejercicios.pdf
Ingeniería en Telemática y ejercicios.pdf
Camila301231

Flows: Mejores Prácticas y Nuevos Features
Flows: Mejores Prácticas y Nuevos FeaturesFlows: Mejores Prácticas y Nuevos Features
Flows: Mejores Prácticas y Nuevos Features
Paola De la Torre

El uso de las TIC en la vida cotidiana.pptx
El uso de las TIC en la vida cotidiana.pptxEl uso de las TIC en la vida cotidiana.pptx
El uso de las TIC en la vida cotidiana.pptx
jgvanessa23

INFORMATICA Y TECNOLOGIA
INFORMATICA Y TECNOLOGIAINFORMATICA Y TECNOLOGIA
INFORMATICA Y TECNOLOGIA
renzocruz180310

CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdfCURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
LagsSolucSoporteTecn

Plan de racionamiento de energía en Venezuela
Plan de racionamiento de energía en VenezuelaPlan de racionamiento de energía en Venezuela
Plan de racionamiento de energía en Venezuela
Gabrielm88

El uso de las TIC por Cecilia Pozos S..pptx
El uso de las TIC  por Cecilia Pozos S..pptxEl uso de las TIC  por Cecilia Pozos S..pptx
El uso de las TIC por Cecilia Pozos S..pptx
cecypozos703

MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIAMONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
leia ereni

trabajo monografico sobre el yandex .jim
trabajo monografico sobre el yandex .jimtrabajo monografico sobre el yandex .jim
trabajo monografico sobre el yandex .jim
jhonyaicaterodriguez

LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptxLA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
pauca1501alvar

Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
KukiiSanchez

Plantilla carrier y tecnologia de TIGO.pptx
Plantilla carrier y tecnologia de TIGO.pptxPlantilla carrier y tecnologia de TIGO.pptx
Plantilla carrier y tecnologia de TIGO.pptx
edwinedsonsuyo

Uso de las Tics en la vida cotidiana.pptx
Uso de las Tics en la vida cotidiana.pptxUso de las Tics en la vida cotidiana.pptx
Uso de las Tics en la vida cotidiana.pptx
231485414

REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANOREVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
gisellearanguren1

Herramientas para los abogados, 3 herramientas
Herramientas para los abogados, 3 herramientasHerramientas para los abogados, 3 herramientas
Herramientas para los abogados, 3 herramientas
yessicacarrillo16


Último (20)

MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdfMODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf

Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)

Gobernanza con SharePoint Premium de principio a fin
Gobernanza con SharePoint Premium de principio a finGobernanza con SharePoint Premium de principio a fin
Gobernanza con SharePoint Premium de principio a fin

El uso de las TIC's en la vida cotidiana
El uso de las TIC's en la vida cotidianaEl uso de las TIC's en la vida cotidiana
El uso de las TIC's en la vida cotidiana

Presentación Seguridad Digital Profesional Azul Oscuro (1).pdf
Presentación Seguridad Digital Profesional Azul Oscuro (1).pdfPresentación Seguridad Digital Profesional Azul Oscuro (1).pdf
Presentación Seguridad Digital Profesional Azul Oscuro (1).pdf

Ingeniería en Telemática y ejercicios.pdf
Ingeniería en Telemática y ejercicios.pdfIngeniería en Telemática y ejercicios.pdf
Ingeniería en Telemática y ejercicios.pdf

Flows: Mejores Prácticas y Nuevos Features
Flows: Mejores Prácticas y Nuevos FeaturesFlows: Mejores Prácticas y Nuevos Features
Flows: Mejores Prácticas y Nuevos Features

El uso de las TIC en la vida cotidiana.pptx
El uso de las TIC en la vida cotidiana.pptxEl uso de las TIC en la vida cotidiana.pptx
El uso de las TIC en la vida cotidiana.pptx

INFORMATICA Y TECNOLOGIA
INFORMATICA Y TECNOLOGIAINFORMATICA Y TECNOLOGIA
INFORMATICA Y TECNOLOGIA

CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdfCURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf

Plan de racionamiento de energía en Venezuela
Plan de racionamiento de energía en VenezuelaPlan de racionamiento de energía en Venezuela
Plan de racionamiento de energía en Venezuela

El uso de las TIC por Cecilia Pozos S..pptx
El uso de las TIC  por Cecilia Pozos S..pptxEl uso de las TIC  por Cecilia Pozos S..pptx
El uso de las TIC por Cecilia Pozos S..pptx

MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIAMONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA

trabajo monografico sobre el yandex .jim
trabajo monografico sobre el yandex .jimtrabajo monografico sobre el yandex .jim
trabajo monografico sobre el yandex .jim

LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptxLA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx

Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...

Plantilla carrier y tecnologia de TIGO.pptx
Plantilla carrier y tecnologia de TIGO.pptxPlantilla carrier y tecnologia de TIGO.pptx
Plantilla carrier y tecnologia de TIGO.pptx

Uso de las Tics en la vida cotidiana.pptx
Uso de las Tics en la vida cotidiana.pptxUso de las Tics en la vida cotidiana.pptx
Uso de las Tics en la vida cotidiana.pptx

REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANOREVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO

Herramientas para los abogados, 3 herramientas
Herramientas para los abogados, 3 herramientasHerramientas para los abogados, 3 herramientas
Herramientas para los abogados, 3 herramientas


Aguas residuales domesticas

  • 1. UNIVERSIDAD PERUANA UNIÓN FACULTAD DE INGENIERÍA Y ARQUITECTURA EAP Ingeniería Ambiental MONOGRAFÍA LAS AGUAS RESIDUALES DOMÉSTICAS. Monografía presentada en cumplimiento parcial de la asignatura de Técnicas de Estudio e Investigación Autores Alumnos: Alberto Flores Mendoza. Dayer Jhin AmaringoLópez. GilmerIsaí Guayamis Trauco. Profesora Lic. Rosa Linda Mamani Morales Morales, Noviembre de 2013
  • 2. Contenido RESUMEN.............................................................................................................................. 3 1. INTRODUCCIÓN. ............................................................................................................ 4 2. MARCO TEÓRICO .......................................................................................................... 5 2.1. NATURALEZA DE LAS AGUAS RESIDUALES. ..................................................... 6 2.2. USO DEL AGUA. ..................................................................................................... 6 2.3. CARACTERÍSTICAS DEL AGUA RESIDUAL DOMÉSTICA. .................................. 7 2.4. CARACTERÍSTICAS FÍSICAS ............................................................................... 8 2.4.1. OLORES ........................................................................................................... 9 2.4.2. COLOR. ............................................................................................................ 9 2.4.3. TEMPERATURA ............................................................................................... 9 2.4.4. TURBIEDAD. .................................................................................................... 9 2.5. CARACTERÍSTICAS QUÍMICAS ............................................................................. 9 2.6. CARACTERÍSTICAS BIOLÓGICA......................................................................... 10 2.7. CARACTERÍSTICAS DE AGUAS NATURALES Y POTABLES ............................ 10 2.7.1. CARACTERÍSTICAS FÍSICAS........................................................................ 10 2.7.2. CARACTERÍSTICAS QUÍMICAS .................................................................... 10 2.7.3. CARACTERÍSTICAS BIOLÓGICAS ............................................................... 11 2.8. CALIDAD DEL AGUA PARA RIEGO..................................................................... 11 2.9. AHORRO DE AGUA POTABLE EN EL HOGAR ................................................... 11 2.10. DEPURACIÓN DE AGUAS. ............................................................................... 11 2.11. MODELO DE REUSO ......................................................................................... 12 2.12. USO DE AGUAS GRISES EN EL HOGAR ......................................................... 12 2.13. COMO INSTALAR UN SISTEMA DE AGUAS GRISES. .................................... 13 2.14. VENTAJAS DE LA UTILIZACIÓN DE AGUAS GRISES .................................... 13 2.15 MÉTODO DE REUSO DE AGUA EN UNA VIVIENDA .............................................. 14 2.17 VARIABLES ............................................................................................................... 15 2.18 DEFINICIÓN DE VARIABLES................................................................................ 15 2.18.1 2.18.2 AGUA .............................................................................................................. 15 AGUA POTABLE ............................................................................................... 15 2.18.2.1 Definición Conceptual: ................................................................................ 15 2.18.2.2 Definición Operacional ................................................................................. 16 2.18.3 AGUA RESIDUAL ........................................................................................... 16 1
  • 3. 2.18.4 AGUA RESIDUAL DOMÉSTICA..................................................................... 16 2.18.5 AGUAS GRISES ............................................................................................. 16 2.18.6 AGUAS NEGRAS ........................................................................................... 16 2.18.6.1 Definición conceptual:. .............................................................................. 16 2.18.6.2 Definición Operacional: ............................................................................. 16 2.18.7 REUTILIZACIÓN ............................................................................................. 17 2.18.8 CADENAS TRÓFICAS .................................................................................... 17 2.19 DISEÑO DEL SISTEMA DE AGUAS GRISES ........................................................... 17 2.20 DISEÑO DEL SISTEMA DE AGUAS NEGRAS ......................................................... 18 2.21 DISEÑO DE FOSA SÉPTICA. ................................................................................... 18 2.22 DISEÑO DEL SISTEMA DE RIEGO .......................................................................... 18 3. CONCLUSIÓN............................................................................................................... 19 4. RECOMENDACIONES.................................................................................................. 20 REFERENCIAS .................................................................................................................... 21 ANEXOS. ............................................................................................................................. 22 2
  • 4. RESUMEN El agua es vital en los seres vivos, por ello el ahorro del agua en la población es fundamental. Cada vez que hacemos uso del cuarto de baño “condenamos” una medida de 10-20 litros con agua, en la mayoría de los casos potable, a convertirse en agua residual negra que podría llegar a constituir un problema medioambiental serio. Reutilizar el agua mediante tratamientos adecuados es una muy buena alternativa; considerando que se podría utilizar agua de menor calidad en actividades que así lo permitan y con ello liberar la de alta calidad sólo para consumo humano u otros usos especializados. Por lo tanto se propone implementar un sistema de reutilización de aguas residuales doméstica, en donde el agua generada de duchas, lavamanos y lavatrastos sirvan para abastecer el tanque del inodoro y el agua generada de los inodoros sea empleada para un sistema de riego en los jardines. PALABRAS CLAVES. Depuración, eutrofización, sedimentar, cloaca, potable. 3
  • 5. 1. INTRODUCCIÓN. Actualmente vivimos con muchas amenazas ambientales con respecto a nuestras fuentes de agua que vienen escaseando por un inadecuado uso; actividades no planificadas con un rigoroso estudio de impacto ambiental, y también por el aumento poblacional. Por lo que se ha incrementado la demanda de agua, con frecuencia en lugares donde son escasos los recursos hídricos, por tanto se ha planteado reutilizar el agua mediante tratamientos adecuados, visto que estos efluentes serían reutilizados para riego agrícola y de jardinería, para refrigeración industrial, para recuperación ambiental y para recarga de acuíferos, entre otros reúsos. Considerando que la sensibilidad ambiental ha hecho que se establezcan normas de calidad de vertido cada vez más restrictivas, con lo que ello representa un aumento de los gastos de depuración (Limpiar, purificar) de las aguas residuales. Puede entenderse así que se llegue al caso en que la reutilización de agua residual tratada, reporte gastos inferiores a los de la depuración intensa que se exige para el vertido de efluentes en zonas sensibles dedicadas al turismo, la agricultura o a la protección ambiental. La consideración del agua residual tratada como un subproducto dado a que conlleva a diversas exigencias técnicas que pueden resumirse en términos de fiabilidad (garantía) tanto de su calidad como de su cantidad. Esta consideración de producto exige en la práctica una observancia estricta de la calidad del agua residual empleada como materia prima, un diseño adecuado de los depósitos del agua reciclada con criterios de fiabilidad y seguridad, y una operación y mantenimiento de los mismos con una mentalidad propia del que elabora un producto de calidad definida. De manera que debido al creciente deterioro del entorno y escasez de agua, se propone un sistema que reúse dichas agua residuales domésticas generadas en la vivienda. [1] 4
  • 6. 2. MARCO TEÓRICO Las aguas residuales desde mucho tiempo vienen siendo un problema y también una amenaza para el equilibrio ecológico del medio ambiente, pero el aumento de la demanda de agua por la población mundial es acelerado; por ello la contaminación de las aguas potables y los cambios climáticos de los últimos tiempos, se ven reflejados en sequias prolongadas, la cual han hecho que el hombre busque nuevas alternativas de reúso de las aguas residuales y hacer un uso más eficiente de este recurso que permita abastecimiento para un amplio rango de propósitos en los sectores el industriales, agrícolas y recreativos. El tratamiento y reutilización sostenible del agua residual para el riego de cultivos es cada vez más común en razón a la escasez de las aguas dulces. [3] Las aguas residuales domesticas son el resultado de las actividades cotidianas de las personas. Entonces para el ahorro de agua potable es fundamental economizarla en cualquier comunidad, sobre todo en zonas donde el servicio o suministro público de agua suele ser costoso, escasos, irregular y de calidad variable; de ahí que el propósito es proveer una orientación para líderes que toman decisiones de alternativas técnicas, institucionales, y financieras para el manejo y tratamiento de aguas residuales individuales y de cascos urbanos de tamaño pequeño a mediano, y con ello ofrecer un liderazgo capacitado para mejorar el manejo de aguas residuales. [1] Desde los orígenes de la civilización, los seres humanos se han asentado en las proximidades de las corrientes fluviales, porque ello les garantiza el rápido abastecimiento del agua potable, necesaria para satisfacer sus requerimientos básicos, junto a esto están los sistemas de drenajes que depositan todas las aguas sucias en los ríos .Es por esto que la influencia del hombre sobre las cuencas hidrográficas ha sido devastador para los ecosistemas acuáticos. [5] Pero el agua es un recurso abundante para algunos y escaso para muchos, lo que induce a una valoración inversamente proporcional a su abundancia relativa, porque aunque dos terceras partes de la superficie de nuestro planeta están cubiertas por agua, apenas el 2.8% del agua total es agua dulce, con la restricción de que 2.24% no es aprovechable por estar congelada en forma de glaciares y nieves perennes, el 0.60% está contenido en los poros de rocas y suelos formando acuíferos, y solo el 0.03% del agua total del planeta está disponible en fuentes superficiales. [2] 5
  • 7. Es por esto que a pesar de lo que muchas personas piensan que el agua es un recurso inagotable y que la cantidad de esta es infinita, la realidad es otra y el problema aumenta ya que los índices de contaminación hídrica crece exponencialmente, y a pesar de esto los gobiernos y autoridades relacionadas se muestran indiferentes ante esta situación. [4] 2.1. NATURALEZA DE LAS AGUAS RESIDUALES. El origen, composición y cantidad de los desechos están relacionados con los hábitos de vida vigentes. Cuando un producto de desecho se incorpora al agua, el líquido resultante recibe el nombre de agua residual. Por lo que se define que las aguas residuales domesticas son el resultado de las actividades cotidianas de las personas. “El Tratamiento de aguas residuales (agua residual, doméstica o industrial, etc.), es un proceso de tratamiento de aguas que a su vez incorpora procesos físicos, químicos y biológicos, los cuales tratan y remueven contaminantes físicos, químicos y biológicos del agua efluente del uso humano.” Su objetivo es producir agua limpia para su reuso en las comunidades locales, ciudades o reutilizable en el ambiente. [7] 2.2. USO DEL AGUA. La escasez cadavez es mayor de las aguas dulces debido al crecimiento demográfico, a la urbanización y, probablemente, a los cambios climáticos, ha dado lugar al uso creciente de aguas residuales para la agricultura, la acuicultura (Técnica del cultivo de especies acuáticas vegetales y animales.), la recarga de aguas subterráneas y otras áreas. En algunos casos, las aguas residuales son el único recurso hídrico de las comunidades pobres que subsisten por medio de la agricultura. Si bien el uso de aguas residuales en la agricultura puede aportar beneficios (incluidos los beneficios de salud como una mejor nutrición y provisión de alimentos para muchas viviendas), su uso no controlado generalmente está relacionado con impactos significativos sobre la salud humana. Estos impactos en la salud se pueden minimizar cuando se implementan buenas prácticas de manejo. [5] El uso de aguas residuales para el riego de cultivos es cada vez más común, tanto en un ambiente agrícola (cultivos, protección forestal...) como urbano (zonas verdes, campos de golf, vías urbanas...). Este hecho se explica muy fácilmente si se tiene en cuenta que en comparación con otros tipos de aplicaciones, el agua para riego requiere en muchos casos un nivel de calidad menos estricto, y en consecuencia el nivel de depuración que se debe 6
  • 8. alcanzar durante el tratamiento no es tan elevado. Además el rendimiento de los cultivos es superior, ya que las aguas residuales contienen nutrientes para el desarrollo de las plantas. Sin embargo, existe el riesgo de que el riego con aguas residuales facilite la transmisión de enfermedades relacionadas con nematodos(Se dice de los gusanos nematelmintos que tienen aparato digestivo, el cual consiste en un tubo recto que se extiende a lo largo delcuerpo, entre la boca y el ano.), intestinales y bacterias fecales a consumidores y agricultores. Es por esto que la reutilización evita el vertido de aguas residuales al mar o a los cauces fluviales donde provocan efectos indeseables, como la eutrofización, malos olores, impacto visual o la propia contaminación directa de otras aguas. [11] Riego de parques y jardines (campos de golf, cementerios, medianas, cinturones verdes), reutilización industrial (refrigeración, alimentación de calderas), recarga artificial (recarga de acuíferos, control de la intrusión marina, control de subsidencias), usos urbanos no potables (riego de zonas verdes, lucha contra incendios, sanitarios, aire acondicionado, lavado de coches, riego de calles, uso medio ambiental (caudales ecológicos, zonas húmedas) u otros (acuicultura, fusión de nieve, construcción, eliminación de polvo, limpieza de ganado). [6] 2.3. CARACTERÍSTICAS DEL AGUA RESIDUAL DOMÉSTICA. Las características del agua residual se pueden dividir en físicas, químicas y microbiológicas, tal como se muestra en la tabla1. Normalmente las aguas residuales domésticas no son tan complejas como las aguas residuales de tipo industrial donde pueden existir determinados compuestos tóxicos y peligrosos, por ejemplo fenoles e hidrocarburos. [2] 7
  • 9. Tabla 1. Clasificación de algunos de los parámetros del agua residual. Clase Parámetros Sólidos totales Físico Sólidos totales en suspensión Temperatura Color Olor Hidratos de carbono Proteínas Lípidos Orgánicos orgánicos. Grasas, aceite Químico Alcalinidad Arena Metales pesados Nutrientes N, P inorgánicos Cloruros Inorgánicos Azufre. Sulfuro de hidrógeno. Gases Bacterias Microbiológico. Algas Protozoos Virus Coliformes Fuente: Plantas de Tratamiento de Aguas Residuales (PTAR) 2.4. CARACTERÍSTICAS FÍSICAS 8
  • 10. Las características físicas más importantes del agua residual son el contenido total de sólidos, término que engloba la materia en suspensión, la materia sedimentable, la materia coloidal y la materia disuelta. Otras características físicas importantes son el olor, la temperatura, la densidad, el color y la turbiedad. [2] 2.4.1. OLORES Normalmente, los olores son debidos a los gases liberados durante el proceso de descomposición de la materia orgánica. El agua residual reciente tiene un olor peculiar, algo desagradable, que resulta más tolerable que el del agua residual séptica. El olor más característico del agua residual séptica es el debido a la presencia del sulfuro de hidrógeno que se produce al reducirse los sulfatos a sulfitos por acción de microorganismos anaerobios. Fuente: Ingeniería de Aguas Residuales Tomo 1 Pág. 664, México 1996.[10] 2.4.2. COLOR. El agua residual reciente suele tener un color grisáceo. Sin embargo, al aumentar el tiempo de transporte en las redes de alcantarillado y al desarrollarse condiciones más próximas a las anaerobias, el color del agua residual cambia gradualmente de gris a gris oscuro, para finalmente adquirir color negro. [8] 2.4.3. TEMPERATURA La temperatura del agua residual suele ser siempre más elevada que la del agua de suministro, hecho principalmente debido a la incorporación de agua caliente procedente de las casas y los diferentes usos industriales. [5] 2.4.4. TURBIEDAD. La medición de la turbiedad se lleva a cabo mediante la comparación entre la intensidad de la luz dispersada en la muestra y la intensidad registrada en una suspensión de referencia en las mismas condiciones. [6] 2.5. CARACTERÍSTICAS QUÍMICAS El estudio de las características químicas de las aguas residuales se aborda en los siguientes cuatro apartados: (1) la materia orgánica, (2) la medición del contenido orgánico, 9
  • 11. (3) la materia inorgánica, y (4) los gases presentes en el agua residual. El hecho de que la medición del contenido en materia orgánica se realice por separado viene justificado por su importancia en la gestión de la calidad del agua y en el diseño de las instalaciones de tratamiento de aguas.[7] 2.6. CARACTERÍSTICAS BIOLÓGICA. Para el tratamiento de las aguas residuales se hace necesario el conocimiento de las características biológicas de éstas, además el conocimiento sobre: 1- Principales grupos de microorganismos biológicos presentes, tanto en aguas superficiales como residuales, así como aquellos que intervienen en los tratamientos biológicos. 2- Organismos patógenos presentes en las aguas residuales. 3- Organismos utilizados como indicadores de contaminación y su importancia.[13] 2.7. CARACTERÍSTICAS DE AGUAS NATURALES Y POTABLES El agua contiene ciertas substancias químicas u organismos microscópicos que pueden ser perjudicial para ciertos procesos industriales, y al mismo tiempo perfectamente idóneo para otros. Los microorganismos causantes de enfermedades que se transmiten por el agua la hacen peligrosa para el consumo humano. Las aguas subterráneas de áreas con piedra caliza pueden tener un alto contenido de bicarbonatos de calcio (dureza) y requieren procesos de ablandamiento previo a su uso. [4] 2.7.1. CARACTERÍSTICAS FÍSICAS. En la provisión de agua se debe tener especial cuidado con los sabores, olores, colores y la turbidez del agua que se brinda, en parte porque dan mal sabor, pero también a causa de su uso en la elaboración de bebidas, preparación de alimentos y fabricación de textiles. [8] 2.7.2. CARACTERÍSTICAS QUÍMICAS Los múltiples compuestos químicos disueltos en el agua pueden ser de origen natural o industrial y serán benéficos o dañinos de acuerdo a su composición y concentración. Por ejemplo el hierro y el manganeso en pequeñas cantidades no solo causan color, también se 10
  • 12. oxidan para formar depósitos de hidróxido férrico y óxido de manganeso dentro de las tuberías de agua. [4] 2.7.3. CARACTERÍSTICAS BIOLÓGICAS Las aguas poseen en su constitución una gran variedad de elementos biológicos desde los microorganismos hasta los peces. El origen de los microorganismos puede ser natural, es decir constituyen su hábitat natural, pero también provenir de contaminación por vertidos cloacales y/o industriales, como también por arrastre de los existentes en el suelo por acción de la lluvia. [9] 2.8. CALIDAD DEL AGUA PARA RIEGO Según Mujeriego (1990), en su publicación “Manual Práctico de Riego con Agua Residual Municipal Regenerada. Calidad de un Agua de Riego”, el tipo de agua que se utilice como agua de riego tiene dos efectos importantes, a corto plazo influye en la producción y a largo plazo ciertas aguas pueden perjudicar el suelo. Sea cual fuere el origen del agua debe de cumplir la calidad que se exige a un agua de riego natural y únicamente en ciertas situaciones o para ciertas producciones pueden variarse los márgenes establecidos, siempre que no afecte las propiedades del suelo.El conjunto de parámetros a considerar en la evaluación de la calidad del agua para riego, han de contemplar el conjunto de características físicas, químicas y biológicas que definen su buen uso. [2] 2.9. AHORRO DE AGUA POTABLE EN EL HOGAR El ahorro de agua potable en el hogar es fundamental para economizarla en cualquier comunidad. Sobre todo en zonas donde el servicio o suministro público de agua suele ser costoso y algunas veces irregular y de calidad variable.Existen una serie de técnicas y tecnología muy sencilla para lograr ahorros importantes de agua, sin afectar la calidad de vida de los consumidores. Una de las principales, es la que propone una medición eficiente del consumo en cada inmueble. [12] 2.10. DEPURACIÓN DE AGUAS. Reciben este nombre los distintos procesos implicados en la extracción, tratamiento y control sanitario de los productos de desecho arrastrado por el agua y procedente de 11
  • 13. viviendas e industriascomo se muestra en la figura 1. La depuración cobró importancia progresivamente desde principios de la década de 1970 como resultado de la preocupación general expresada en todo el mundo sobre el problema, cada vez mayor, de la contaminación humana del medio ambiente, desde el aire a los ríos, lagos, océanos y aguas subterráneas, por los desperdicios domésticos, industriales, municipales y agrícolas. [3] 2.11. MODELO DE REUSO Aunque es necesario encontrar la tecnología apropiada que alcance el nivel de eficiencia requerido, es posible, en la mayoría de los casos, encontrar esquemas de tratamiento orientados al reúso que sean rentables. En estas circunstancias, la idea de la reutilización convierte el gasto en tratamientos en una inversión productiva, pues en lugar de desechar el agua residual, es posible retornar al proceso productivo una fracción del agua residual tratada para que sea acondicionada apropiadamente para su reutilización. Este hecho tiene un efecto benéfico desde el punto de vista del consumo de agua potable. Al reusar agua residual tratada, las necesidades de entrada al proceso disminuyen y, por lo tanto, también la cantidad descargada. Esto trae consigo una cadena de ahorros derivados de varios hechos: primero, por estar consumiendo menos agua potable; segundo, por disminuir el gasto de tratamiento (generalmente proporcional al volumen de agua); tercero, por la disminución en el tamaño del tratamiento final para descarga y, por último, por la posibilidad de utilizar el agua para otros usos o usuarios. [1] 2.12. USO DE AGUAS GRISES EN EL HOGAR Toda el agua que sale de la casa, excepto la de los escusados o la que contiene desechos humanos, como la utilizada para lavar pañales, se conoce como agua gris. Ésta incluye la que proviene de la tarja, cocina, regadera, lavabo y lavadora. Comprende entre 50 y 80% de las aguas residuales residenciales y se puede usar para otras actividades que no requieren agua de calidad potable. El agua del escusado, y toda la que contiene residuos sanitarios, se conoce como agua negra. Si las aguas grises se reutilizan en el hogar, se reduce la demanda de la potable y la cantidad de aguas residuales que salen del hogar. Debido a que la demanda de agua crece constantemente, es necesario invertir en enormes proyectos de infraestructura, tanto para su distribución en las áreas residenciales, como para su tratamiento al entrar y salir de las casas. Para evitar estos altos costos, es preciso aprovechar el agua al máximo y reducir nuestra demanda personal.El agua gris se puede usar para evacuar el inodoro. Si no ha sido tratada, se debe echar directamente en la 12
  • 14. taza del baño, pues en el tanque puede causar daños al sistema y propiciar la acumulación nociva de bacterias. Los sistemas que recirculan automáticamente el agua gris de la casa a los escusados son muy complejos y requieren forzosamente de un tratamiento previo. [13] 2.13. COMO INSTALAR UN SISTEMA DE AGUAS GRISES. Para la recolección y el uso manual sólo se necesitan algunos recipientes y cubetas. Esta opción es claramente la más económica: se colecta el agua de la regadera, lavadora y tarja, y se aprovecha en el jardín, inodoros y otros usos del hogar que no requieren calidad de agua potable. Algunas consideraciones importantes son: Debes disponer de un espacio suficiente para la ubicación de los tanques de almacenamiento y tratamiento. Además, se tienen que instalar tuberías especiales para aguas grises, pues no se pueden usar las existentes para agua potable y aguas negras. El tamaño de los tanques tiene que ser adecuado para mantener un balance entre el suministro y la demanda de aguas grises en tu hogar. Es importante distinguir la tubería que contiene agua gris de la del agua potable y la de las aguas negras. En algunos casos el agua gris es recolectada en un nivel bajo y debe ser bombeada a los niveles en donde será usada (por ejemplo, a los baños, para abastecer los tanques del WC). El agua gris debe ser desinfectada para controlar el crecimiento de bacterias, en sistemas automáticos. [11] 2.14. VENTAJAS DE LA UTILIZACIÓN DE AGUAS GRISES Menor consumo de agua potable. El agua gris puede reemplazar al agua potable fresca para muchos usos en el hogar. Esto le ahorra dinero a los municipios en costos de distribución, mantenimiento, tratamiento e infraestructura, y aumenta el suministro efectivo en muchos casos. Menor estrés sobre fuentes naturales de agua. Al reducir la demanda de agua, disminuye la extracción de los sistemas naturales y así se evita la degradación ambiental. 13
  • 15. Menor cantidad de aguas residuales que necesitan ser tratadas en los municipios o en los tanques sépticos. El uso de aguas grises aumenta el ciclo de vida y la capacidad de los tanques sépticos. Ahorro de energía y químicos en el tratamiento. Si se aprovechan las aguas grises en el hogar, se bombea menos agua y también es un incentivo para reducir el uso de productos contaminantes, como detergentes; además, será menor la cantidad que necesita tratamiento (tanto al entrar como al salir del hogar). [8] Aprovechamiento en el jardín y áreas verdes. Si aprovechas el agua gris en tu casa, puedes mantener verde tu jardín, aunque vivas en regiones secas o sean tiempos de sequía. 2.15 MÉTODO DE REUSO DE AGUA EN UNA VIVIENDA Es un método muy sencillo, pero requiere de previsión al momento de diseñar, rehabilitar o modificar una vivienda. Una persona consume entre 20 m3 y 25 m3 cada año de agua potable en el tanque del inodoro. Hay muchas maneras de reutilizar una parte del agua del abastecimiento, y una de las viables es simplemente reutilizar el agua de la ducha y lavamanos para emplearla en el tanque del inodoro. El tanque utiliza, comúnmente, agua potable (ver Figura No.3), regularmente consume de 6 a 8 litros (depende del tipo de taza sanitaria utilizada). Reutilizando el agua de la ducha y lavamanos para su empleo en el tanque se pueden ahorrar aproximadamente quinientos litros a la semana, ya que más de un tercio del agua que se utiliza es para el inodoro (Ecoaigua, 1999).[2] El agua de las duchas, bañeras y lavamanos se pude reutilizar para el tanque del inodoro, donde las aguas grises son almacenadas en un depósito acumulador y por medio de tubería de PVC el agua es conducida para la alimentación del tanque del inodoro. En la reutilización de aguas grises se necesita una mayor seguridad en su manipulación, por lo que se recomienda la depuración físico – químicas de las aguas procedentes de duchas, lavamanos y bañeras, donde por medio de una malla fina sirva como tamiz para no permitir el ingreso de sólidos y con la aplicación de cloro se desinfecte el agua del depósito ya que se encuentra contaminada. 2.16 OJETIVOS 2.16.1 OBJETIVO GENERAL 14
  • 16. • Proponer especificaciones para reducir el consumo de agua potable a través de la reutilización de las aguas residuales domésticas en una vivienda, bajo condiciones sanitariamente seguras. 2.16.2 OBJETIVOS ESPECIFICOS • Proponer un sistema que minimice el gasto de agua potable y que permita la reutilización de agua residual, de forma controlada y segura. • Proponer un sistema de riego para las áreas verdes de la vivienda, reutilizando para ello aguas residuales grises. • Proponer un sistema de separación de aguas negras y aguas grises para viabilizar el reúso de las aguas residuales grises. [3] 2.17 VARIABLES a. Agua b. Agua Potable c. Agua Residual d. Agua Residual Doméstica e. Aguas Grises f. Aguas Negras g. Reutilización 2.18 DEFINICIÓN DE VARIABLES 2.18.1 AGUA 2.18.1.1Definición Conceptual:Sustancia cuyas moléculas están formadas por la combinación de un átomo de oxígeno y dos de hidrógeno, líquida, inodora, insípida e incolora. Es el componente más abundante de la superficie terrestre y, más o menos puro, forma la lluvia, las fuentes, los ríos y los mares; es parte constituyente de todos los organismos vivos y aparece en compuestos naturales (Raluy, 1991). [3] 2.18.2 AGUA POTABLE 2.18.2.1 Definición Conceptual: Agua incapaz de transmitir enfermedades, libre de concentraciones excesivas, substancia mineral y orgánica, de toxicidad y agradable a los sentidos figura 2 (Díaz, 2003). [3] 15
  • 17. 2.18.2.2 Definición Operacional: Cantidad de agua apta para el consumo humano. 2.18.3 AGUA RESIDUAL 2.18.3.1Definición Conceptual:Agua alterada en su calidad por el uso que se ha hecho de ella (Díaz, 2003). [3] 2.18.3.2Definición Operacional:Cantidad de agua disponible para su reutilización. 2.18.4 AGUA RESIDUAL DOMÉSTICA 2.18.4.1Definición Conceptual:Líquidos provenientes de viviendas y edificios comerciales e institucionales, que son conducidos por medio de una red de drenaje hacia una planta de tratamiento, preferiblemente (Salazar, 2003). [3] 2.18.4.2 Definición Operacional:Cantidad de agua de desecho con posibilidad de reutilización en la vivienda. 2.18.5 AGUAS GRISES 2.18.5.1 Definición Conceptual:Es el agua residual producida de lavaderos, duchas, pilas, etc. Su característica principal es que contiene grandes cantidades de jabón (Salazar, 2003). 2.18.5.2 Definición Operacional:Cantidad de aguas de desecho disponible para su conducción y almacenamiento para ser reutilizada en la alimentación de los tanques de inodoros. [5] 2.18.6 AGUAS NEGRAS 2.18.6.1 Definición conceptual:Es aquella agua residual producida de lavaderos, duchas, pila, etc. Su característica principal es que contiene grandes cantidades de jabón (Salazar, 2003). 2.18.6.2 Definición Operacional:Cantidad de agua procedente de los inodoros, tratada en una fosa séptica y conducida por medio de tubería para poder ser utilizada en un sistema de riego subterráneo en los jardines 16
  • 18. 2.18.7 REUTILIZACIÓN 2.18.7.1Definición Conceptual:Acción y efecto de reutilizar. Utilizar algo, ya sea con la función que desempeñaba anteriormente o con otros fines (Raluy, 1991). [7] 2.18.7.2 Definición Operacional:Consumir menos agua potable y por lo tanto disponer de más agua para otros usos o usuarios. 2.18.8 CADENAS TRÓFICAS 2.18.8.1 Definición Conceptual:Serie de eslabones enlazados entre sí, perteneciente o relativo a la nutrición de los tejidos o de los organismos. (Raluy, 1991). [8] 2.18.8.2 Definición Operacional:Conocer las óptimas condiciones para la depuración del agua. 2.19 DISEÑO DEL SISTEMA DE AGUAS GRISES En general, las aguas de desecho contienen menos del 0.1% de materias sólidas, gran parte de dicha agua es procedente del baño o de la lavandería y, por encima contiene basuras, papeles, cerillos y trapos, pedazos de madera y heces fecales El sistema de reutilización de aguas grises consiste en conducir por medio de la red de drenaje con tubería de PVC (Instituto de Fomento Municipal figura 3,2000), las aguas residuales procedentes de cocina con restos de alimentos y materia orgánica hacia una trampa de grasa la cual elimina las grasas, que tienden a formar nata, tapar las rejillas fijas, obstruir los filtros. El periodo de detención varía de 5 a 15 minutos. Unos dos miligramos por litro de cloro aumenta la eficacia de la eliminación de la grasa (Merritt, Loftin y Ricketts, 1999). A la vez la tubería procedente de lavadoras, bañeras y duchas con detergentes y la que viene de la trampa de grasa es conducida hacia el depósito acumulador donde servirá para abastecer los tanques de los inodoros. En la red de tuberías de drenaje, según Merritt et al. (1999), no se deben usar tuberías de un diámetro menor de 4 pulgadas debido a la posibilidad de obstrucciones. La colocación de los tubos se hace, por lo general, con cierta pendiente la cual no debe de ser menor al 2%.Las juntas entre los tramos de las tuberías se realizan, por lo general, con una junta plástica o empaque. Se prefieren tipos de juntas elásticas a las rígidas, pues estas últimas pueden agrietarse a causa del asentamiento diferencial (Merritt etal., 1999). [9] 17
  • 19. 2.20 DISEÑO DEL SISTEMA DE AGUAS NEGRAS El sistema de reutilización de aguas negras consiste en la recogida de las aguas procedentes de los inodoros, cargadas con materias fecales por medio de la red de drenaje con tubería PVC y canalizarla hacia una fosa séptica (INFOM, 2000). [6] yo 2.21 DISEÑO DE FOSA SÉPTICA. Un proceso de tratamiento de las aguas residuales que suele usarse para los residuos domésticos es la fosa séptica: una fosa de cemento, bloques de ladrillo o metal en la que sedimentan los sólidos y asciende la materia flotante. El líquido aclarado en parte fluye por una salida sumergida hasta zanjas subterráneas llenas de rocas a través de las cuales puede fluir y filtrarse en la tierra, donde se oxida aeróbicamente. La materia flotante y los sólidos depositados pueden conservarse entre seis meses y varios años, durante los cuales se descomponen anaeróbicamente. El diseño de un tanque de sedimentación debe basarse en la velocidad de asentamiento de la partícula más pequeña que se desea eliminar. La profundidad no debe ser mayor de la necesaria, para impedir el arrastre y acomodar los mecanismos de limpieza. [10] 2.22 DISEÑO DEL SISTEMA DE RIEGO Luego de realizar el tratamiento primario, el agua residual pasa a un sistema de riego subterráneo figura 4. Es uno de los métodos más modernos y se está usando incluso para césped en lugar de aspersores y difusores en pequeñas superficies enterrando un entramado de tuberías (Morales, 2003). Se trata de tuberías perforadas a cada 0.15 a 0.20 m en dos camas con diámetros entre Ø ¼” a Ø 1”, que se entierran en el suelo a una determinada profundidad (entre 5 y 50 cm), según sea la planta a regar (grama menos enterradas que árboles) y de las características del suelo (capilaridad). En suelos arenosos se trabajará a profundidades menores que en suelos arcillosos. [11] 18
  • 20. 3. CONCLUSIÓN. Al finalizar este trabajo podemos concluir, que estamos satisfechos ya que logramos cumplir con los objetivos planteados anteriormente y que pudimos aprender sobre un tema que era desconocido para nosotros. Lamentablemente, no tenemos la capacidad necesaria para solucionar este problema, pero a través de esta investigación logremos profundizar nuestro conocimiento para conseguir una mayor concientización sobre el tema, ya que el tratamiento del agua es el primer proceso aliado y clave, que va de la mano con el reúso del agua; por lo que las industrias deben ver necesario implementar el reusó del agua residual no solo como una estrategia de ahorro y costo si no como un estrategia de conservación ambiental. 19
  • 21. 4. RECOMENDACIONES 1. Es necesario impulsar nuevas investigaciones y divulgar los trabajos ya realizados sobre el mejoramiento del medio ambiente y así lograr ponerlo en práctica. 2. Poner en práctica esta propuesta sobre la reutilización del agua residual y la separación de las aguas negras y grises en una vivienda. 20
  • 22. REFERENCIAS [1] U. R. Landívar, F. D. E. Ingeniería, R. En, and U. N. A. Vivienda, ““ USO , REUSO Y RECICLAJE DEL AGUA,” 2004. . [2] D. Ing, J. A. Orellana, U. T. No, and A. Cuentas, “Características del agua potable,” 2005. . [3] N. G. LLacsahuanga, “003784-011 Nathaly Grados LLacsahuanga.” [Online]. Available: http//.googleacademico.com. [4] P. Nacional, A. Residuales, C. Foral, L. Foral, and P. Directores, “Depuración de aguas residuales Depuración de aguas residuales,” 2000. [Online]. Available: http.rurh.com.pe. [5] C. Ii and M. Referencial, “Capitulo ii: marco referencial 13.” [6] Asociación de ingenieros sanitarios de Antioquia. Características y pretratamiento de las aguas residuales. AINSO 1986. Medellín, Colombia [8] C. D. E. Prototipo, D. E. F. Septica, P. El, D. Final, D. E. A. Residuales, E. N. Viviendas, and D. E. Z. Rurales, “No Title.” [9] “Capítulo 19 LA REUTILIZACIÓN DE AGUAS RESIDUALES,” pp. 212–223. [10] RIGOLA L. Miguel. Tratamiento de aguas industriales. http://fluidos.eia.edu.co/hidraulica/articulose/interesantes/tratamientosre siduales/tratamiento.html [11] P. Nacional, D. E. C. Tur, and S. D. E. L. Per, “Manual Técnico de Difusión Sistema de Tratamiento de Aguas Residuales para Albergues en Zonas Rurales Gestión Ambiental,” 2008. [12] R. Otterpohl, “Conceptos innovadores orientados al reuso del agua opciones de alta , mediana y baja tecnología,” Instituto de Manejo de Aguas Residuales Municipales e Industriales, 2011. [Online]. Available: http://cgi.tuharburg.de/~awwweb/susan/downloads/SuSan_es.pdf. [Accessed: 18-Nov-2013]. [13] Asociación de ingenieros sanitarios de Antioquia. Características y pre tratamiento de las aguas residuales. AINSO 1986. Medellín, Colombia. 21
  • 23. ANEXOS. Anexo 01 Figura1 estación depuradora de aguas residuales Fuente: (http://fluidos.eia.edu.co/hidraulica/articuloses/interesantes/edar/edar.html) Anexo02 Figura 2 planta potabilizadora. Fuente: (http: // mimosa.pntic.ec.es/vgarci14/agua potable.htm) 22
  • 24. Anexo 03 Figura 3 plantadepuradora. Fuente:(http://mimosa.pntic.mec.es/vgarci14/agua_potable.htm) Anexo 04 Figura 4tanque séptico y zanjas de infiltración. Fuente: (http://www.perueduca.edu.pe/educacion-para-el-trabajo/archivos/aguas-servidasctp.pdf) 23
