La monografía analiza las rocas ígneas, su origen, textura y formación, destacando que se generan a partir del magma que erupciona de volcanes, resultando en diferentes texturas como faneríticas y afaníticas. Se aborda la diferenciación entre rocas intrusivas y extrusivas, así como la clasificación mediante el diagrama de Streckeisen, para entender su composición y características. El objetivo del trabajo es resaltar la importancia del estudio de la geología y la estructura de la corteza terrestre.

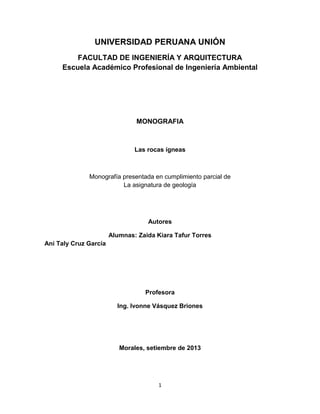

1. UNIVERSIDAD PERUANA UNIÓN
FACULTAD DE INGENIERÍA Y ARQUITECTURA
Escuela Académico Profesional de Ingeniería Ambiental
MONOGRAFIA
Las rocas ígneas
Monografía presentada en cumplimiento parcial de
La asignatura de geología
Autores
Alumnas: Zaida Kiara Tafur Torres
Ani Taly Cruz García
Profesora
Ing. Ivonne Vásquez Briones
Morales, setiembre de 2013
1

2. ÍNDICE
RESUMEN……………………………………………………………………………3
INTRODUCCIÓN…………………………………………………………………….4
CAPITULO I…………………………………………………………………………..5
1.1.
1.2.
Origen…………………………………………………….............................5
Textura………………………………………………………………………...5-7
Faneríticas…………………………………………………………………….6
Afeníticas……………………………………………………………………..6
Porfídias………………………………………………………………….......6
Vítrea…………………………………………………………………………..7
Piroclásticas…………………………………………………………………7
Pegmatitica…………………………………………………………………..7
CAPITULO II………………………………………………………………………….8
2. Diferenciación……………………………………………………………..........8
2.1. Intrusivas o plutónicas…………………………………………………….8
2.2. Extrusivas o volcánicas…………………………………………..............8
2.3. Rocas filonianas…………………………………………………………….8-9
CAPITULO III………………………………………………………………..............10
3. formación de las rocas ígneas……………………………………………….10-11
3.1. cristalización…………………………………………………………………10
3.2. solidificación no cristalina………………………………………………..10
3.3. disolución…………………………………………………………………....10
3.4. diferenciación mecánica…………………………………………………..11
3.5. fragmentación mecánica…………………………………………............11
CAPITULO IV…………………………………………………………………………12
4. Diagrama de streckeisen……………………………………………………...12
4.1. Los cuatro parámetros…………………………………………………….12
4.2. Utilización del diagrama…………………………………….....................12
CONCLUSIONES…………………………………………………………………….13

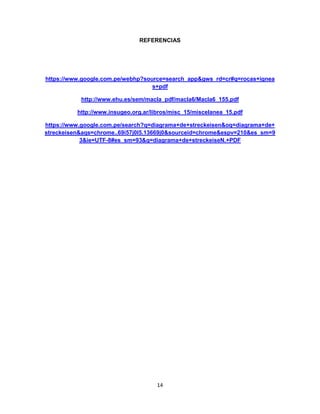

REFERNCIAS…………………………………………………………………………14

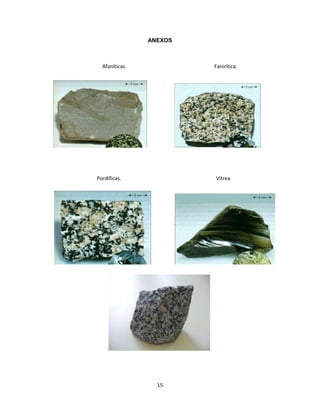

ANEXOS………………………………………………………………………………15-17
2

3. RESUMEN
En este siguiente trabajo monográfico se llevara a cabo todo en referente a las rocas
ígneas, ya que daremos a conocer acerca de su origen, textura, diferencias entre ellas
mismas, su formación; ya que las rocas ígneas se originan de las magmas que
erupciones de los volcanes, dando así una textura de cristal visible y no visibles ya que
estas pueden ser de grano fino y de grano grueso, estas rocas se forman atreves de la
solidificación del magma y de la lava de los volcanes y al enfriarse estos dan resultado a
las rocas ígneas, también tocaremos acerca del diagrama de diagrama de streckeisen,
que por medio de el veremos la clasificación de las rocas ígneas en sus diferentes
texturas, plutónicas y volcánicas.
Este trabajo monográfico tiene como objetivo dar a conocer al estudiante la
importancia de la geología como estudio de la tierra, y por qué está compuesta en la
superficie y en lo interno, espero que sea de mucha ayuda.
3

4. INTRODUCCIÓN
Las rocas ígneas forman la mayor parte de la corteza terrestre. De hecho con la
excepción del núcleo exterior líquido, la porción solida restante de nuestro planeta es
básicamente una enorme roca ígnea parcialmente cubierta por una delgada capa de
rocas sedimentarias. Por consiguiente, para comprender la estructura, composición y
funcionamiento interno de nuestro planeta, es esencial ir conocimiento básico de las rocas
ígneas.
En nuestras discusión del ciclo de las rocas, se señaló que las rocas ígneas (ignis=
fuego) se forman conforme se enfría y solidifican una roca fundida. Abundantes pruebas
apoyan al hecho de que el material parental de las rocas ígneas, denominados magma.
4

5. CAPITULO I
1. ORIGEN Y TEXTURA DE LAS ROCAS ÍGNEAS.
1.1.
ORIGEN.
Se originan a partir de un magma (rocas fundidas a muy alta temperatura). El término
ígneo deriva del latín igneus, es decir, ardiente. Las rocas ígneas se solidifican cuando
se enfría el magma, sea bajo tierra o en la superficie. Las más antiguas tienen al
menos 3.960 millones de años, mientras que las más jóvenes apenas se están
formando en estos momentos. El granito es la roca ígnea más corriente, aunque
existen más de 600 tipos. Hay dos tipos de rocas ígneas que se distinguen porque en
un caso el magma alcanza la superficie terrestre antes de enfriarse y endurecerse, y
en el otro no. El magma que cristaliza bajo tierra forma rocas ígneas intrusivas. El que
alcanza la superficie antes de solidificarse forma las rocas ígneas extrusivas.
Las rocas ígneas están compuestas esencialmente por silicatos. Como regla general,
cada roca está formada principalmente por 2 ó 3 minerales, denominados minerales
esenciales. La naturaleza de los minerales silicatados formadores de rocas ígneas
depende de las condiciones físico-químicas del magma a partir del cual cristalizan.
1.2. TEXTURA.
El efecto del enfriamiento sobre las texturas de las rocas es bastante directo. El
enfriamiento lento promueve crecimiento de grandes cristales, mientras que el
enfriamiento rápido tiende a generar cristales más pequeños. Consideramos los otros
dos factores que afectan al crecimiento del cristal conforme examinemos los
principales tipos de textura.
Indica la fracción cristalina de una roca a ojo desnudo (sin lupa), podemos saber las
condiciones físico-químicas de la cristalización (como velocidad de enfriamiento,
presión, etc.). Con relación a este parámetro las texturas de las rocas ígneas se
clasifican en:
• FANERÍTICAS (DE GRANO GRUESO)
5

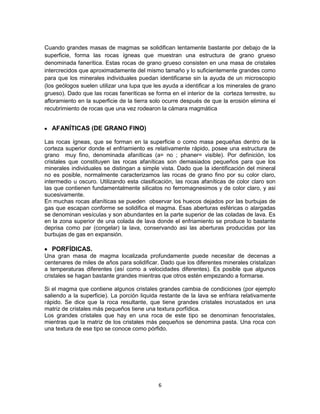

6. Cuando grandes masas de magmas se solidifican lentamente bastante por debajo de la
superficie, forma las rocas ígneas que muestran una estructura de grano grueso
denominada fanerítica. Estas rocas de grano grueso consisten en una masa de cristales
intercrecidos que aproximadamente del mismo tamaño y lo suficientemente grandes como
para que los minerales individuales puedan identificarse sin la ayuda de un microscopio
(los geólogos suelen utilizar una lupa que les ayuda a identificar a los minerales de grano
grueso). Dado que las rocas faneríticas se forma en el interior de la corteza terrestre, su
afloramiento en la superficie de la tierra solo ocurre después de que la erosión elimina el
recubrimiento de rocas que una vez rodearon la cámara magmática
AFANÍTICAS (DE GRANO FINO)
Las rocas ígneas, que se forman en la superficie o como masa pequeñas dentro de la
corteza superior donde el enfriamiento es relativamente rápido, posee una estructura de
grano muy fino, denominada afaníticas (a= no ; phaner= visible). Por definición, los
cristales que constituyen las rocas afaníticas son demasiados pequeños para que los
minerales individuales se distingan a simple vista. Dado que la identificación del mineral
no es posible, normalmente caracterizamos las rocas de grano fino por su color claro,
intermedio u oscuro. Utilizando esta clasificación, las rocas afaníticas de color claro son
las que contienen fundamentalmente silicatos no ferromagnesimos y de color claro, y asi
sucesivamente.
En muchas rocas afaníticas se pueden observar los huecos dejados por las burbujas de
gas que escapan conforme se solidifica el magma. Esas aberturas esféricas o alargadas
se denominan vesículas y son abundantes en la parte superior de las coladas de lava. Es
en la zona superior de una colada de lava donde el enfriamiento se produce lo bastante
deprisa como par (congelar) la lava, conservando asi las aberturas producidas por las
burbujas de gas en expansión.
PORFÍDICAS.
Una gran masa de magma localizada profundamente puede necesitar de decenas a
centenares de miles de años para solidificar. Dado que los diferentes minerales cristalizan
a temperaturas diferentes (así como a velocidades diferentes). Es posible que algunos
cristales se hagan bastante grandes mientras que otros estén empezando a formarse.
Si el magma que contiene algunos cristales grandes cambia de condiciones (por ejemplo
saliendo a la superficie). La porción liquida restante de la lava se enfriara relativamente
rápido. Se dice que la roca resultante, que tiene grandes cristales incrustados en una
matriz de cristales más pequeños tiene una textura porfídica.
Los grandes cristales que hay en una roca de este tipo se denominan fenocristales,
mientras que la matriz de los cristales más pequeños se denomina pasta. Una roca con
una textura de ese tipo se conoce como pórfido.
6

7. VÍTREA.
Durante algunas erupciones volcánicas la roca fundida es expulsada hacia la atmosfera
donde se enfría rápidamente. Este enfriamiento rápido puede generar rocas que tienen
una textura vítrea. El vidrio se produce cuando los iones desordenados se congelan antes
de poder unirse a una estructura cristalina ordenada. La obsidiana un tipo común de vidrio
natural, es de aspecto similar a una pisca oscura de vidrio corriente o manofacturado.
PIROCLÁSTICA.
Algunas rocas ígneas se forman por la consolidación de fragmentos de rocas
individuales que son emitidos durante erupcionesvolcánicas violentas. Las partículas
expulsadas pueden ser cenizas muy finas, gotas fundidas o grandes bloques
angulares arrancados de las paredes de la chimenea volcánica durante la erupción.
Las rocas ígneas formadas por estos de rocas se dice que tiene una textura
piroclásticas o fragmental. Un tipo común de roca piroclastica denominada toba
soldada está compuesta por finos fragmentos de vidrios que permanecieron lo
suficientemente calientes durante su vuelo como para fundirse juntos tras es el
impacto.
PEGMATÍTICA.
Bajo condiciones especiales pueden formarse rocas ígneas de grano especialmente
gruesas, denominadas pegmatitas. Estas rocas que están compuestas por cristales
interconectados todos mayores de un centímetro de diámetro se dice que tiene una
textura permatítica. La mayoría de las pegmatitas se encuentran alrededor de los
márgenes de las rocas plutónicas como pequeñas masas o venas delgadas que
comúnmente se extienden huésped adyacente.
Las pegmatitas se forman en las últimas etapas de la cristalización, como el agua y oros
volátiles como el cloro, el flúor y el azufre, forman un porcentaje inusualmente elevado al
fundido. Dado que la migración iónica aumenta en estos ambientes ricos, los cristales que
se forman son anormalmente grandes. Por tanto los grandes cristales de las pegmatitas
no son consecuencia de historias de enfriamiento excesivamente largas, sino que son
consecuencias del ambiente rico en líquido en el que tiene lugar la cristalización.
La composición de la gran parte de las pegmatitas es parecida a la del granito. Por tanto,
las pegmatitas contienencristales grandes de cuarzo, feldespato y moscovita. Sin
embrago algunos contienen cantidades significativas de minerales comparativamente
raros y, por tanto valiosos.
7

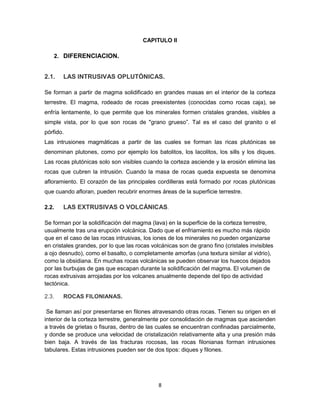

8. CAPITULO II
2. DIFERENCIACION.
2.1.
LAS INTRUSIVAS OPLUTÓNICAS.
Se forman a partir de magma solidificado en grandes masas en el interior de la corteza
terrestre. El magma, rodeado de rocas preexistentes (conocidas como rocas caja), se
enfría lentamente, lo que permite que los minerales formen cristales grandes, visibles a
simple vista, por lo que son rocas de "grano grueso”. Tal es el caso del granito o el
pórfido.
Las intrusiones magmáticas a partir de las cuales se forman las ricas plutónicas se
denominan plutones, como por ejemplo los batolitos, los lacolitos, los sills y los diques.
Las rocas plutónicas solo son visibles cuando la corteza asciende y la erosión elimina las
rocas que cubren la intrusión. Cuando la masa de rocas queda expuesta se denomina
afloramiento. El corazón de las principales cordilleras está formado por rocas plutónicas
que cuando afloran, pueden recubrir enormes áreas de la superficie terrestre.
2.2.
LAS EXTRUSIVAS O VOLCÁNICAS.
Se forman por la solidificación del magma (lava) en la superficie de la corteza terrestre,
usualmente tras una erupción volcánica. Dado que el enfriamiento es mucho más rápido
que en el caso de las rocas intrusivas, los iones de los minerales no pueden organizarse
en cristales grandes, por lo que las rocas volcánicas son de grano fino (cristales invisibles
a ojo desnudo), como el basalto, o completamente amorfas (una textura similar al vidrio),
como la obsidiana. En muchas rocas volcánicas se pueden observar los huecos dejados
por las burbujas de gas que escapan durante la solidificación del magma. El volumen de
rocas extrusivas arrojadas por los volcanes anualmente depende del tipo de actividad
tectónica.
2.3.
ROCAS FILONIANAS.
Se llaman así por presentarse en filones atravesando otras rocas. Tienen su origen en el
interior de la corteza terrestre, generalmente por consolidación de magmas que ascienden
a través de grietas o fisuras, dentro de las cuales se encuentran confinadas parcialmente,
y donde se produce una velocidad de cristalización relativamente alta y una presión más
bien baja. A través de las fracturas rocosas, las rocas filonianas forman intrusiones
tabulares. Estas intrusiones pueden ser de dos tipos: diques y filones.
8

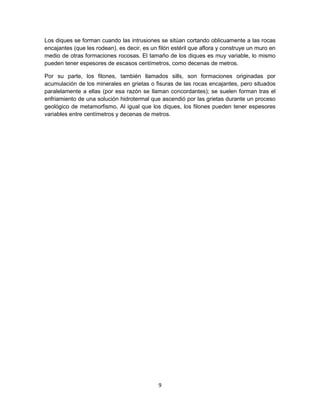

9. Los diques se forman cuando las intrusiones se sitúan cortando oblicuamente a las rocas
encajantes (que les rodean), es decir, es un filón estéril que aflora y construye un muro en
medio de otras formaciones rocosas. El tamaño de los diques es muy variable, lo mismo
pueden tener espesores de escasos centímetros, como decenas de metros.
Por su parte, los filones, también llamados sills, son formaciones originadas por
acumulación de los minerales en grietas o fisuras de las rocas encajantes, pero situados
paralelamente a ellas (por esa razón se llaman concordantes); se suelen forman tras el
enfriamiento de una solución hidrotermal que ascendió por las grietas durante un proceso
geológico de metamorfismo. Al igual que los diques, los filones pueden tener espesores
variables entre centímetros y decenas de metros.
9

10. CAPITULO III
3. FORMACIÓN DE LAS ROCAS IGNEAS.
No hay variedad de rocas ígneas que hayan sido formadas por un único acto de
creación. Cada una de estas variedades representa el producto final de largos y
complicados procesos petrogenéticos que tienen lugar en la corteza de la tierra y que
llevan al congelamiento de un magma (o lava) en una roca sólida.
Este enfriamiento puede producirse por dos caminos, que dan lugar a dos grupos de
rocas ígneas claramente diferentes: un enfriamiento rápido origina las rocas con
características volcánicas y subvolcánicas y un enfriamiento más lento produce las
rocas con características plutónicas, en las que se desarrolla constantemente el
proceso de diferenciación magmática. La roca sólida, resultado de dicho enfriamiento,
generalmente es el producto final, en cuya formación intervinieron varios mecanismos
tales como:
3.1.
LA CRISTALIZACIÓN.
Es un proceso que ocurre a partir de fundidos, soluciones acuosas y gases. La
cristalización de magmas (soluciones fundidas) genera cristales, constituyentes
esenciales de las rocas plutónicas. La cristalización de soluciones acuosas es la
precipitación (que da lugar a las evaporitas como sal gema, yeso, etc.) Y la
formación de cristales directamente a partir de gases es un tipo de sublimación
(como el azufre, formado a partir de emanaciones gaseosas de origen volcánico).
3.2.
LA SOLIDIFICACIÓN NO CRISTALINA.
Es el proceso por el que un fundido se transforma en vidrio en respuesta a un
rápido sobreenfriamiento. Otros tipos de vidrios son los originados en fracturas
frágiles (pseudotaquilitas), en rocas impactadas por meteoritos (vidrios de shock) o
alcanzadas por rayos (fulguritas). La solidificación también incluye
transformaciones de geles a sólidos amorfos, tales como el gel de sílice que se
transforma en ópalo.
3.3.
LA DISOLUCIÓN.
Es la conversión de sólidos en fundidos, soluciones o gases. En el caso particular
de un proceso formador de rocas, cuando la disolución es incompleta, se modifica
química y físicamente los sólidos preexistentes, que son eventualmente
preservados en la roca final, así como también ocurre la modificación del magma
en la cual estos cristales están inmersos. El proceso de disolución es explicado
con el Sistema con punto de fusión incongruente. Existe un cierto número de
minerales, que cuando se calientan hasta una cierta temperatura (punto de fusión
incongruente), se descomponen para dar dos fases, una de las cuales es líquida.
Es decir, el líquido que se forma a esa temperatura no tiene la composición de la
10

11. sustancia original, y por tanto se forma una nueva fase sólida al mismo tiempo que
la líquida.
3.4.
LA DIFERENCIACIÓN MECÁNICA.
Como proceso formador de rocas está principalmente relacionada a la reubicación
de minerales de la roca como resultado de flujo de los cristales con respecto al
fundido, fase acuosa supercrítica o gases. Ejemplo de estos casos son las
acumulaciones de feldespatos, la formación de hornblenditas, anortositas y es un
proceso fundamental en la constitución de los cuerpos básicos estratificados.
3.5.
LA FRAGMENTACIÓN MECÁNICA.
Incluye la formación de autobrechas en lavas ácidos en movimiento,
fracturamiento hidráulico de rocas preexistentes, erupciones explosivas de sólidos
y magmas como resultado de una rápida disminución de fluidos o por deformación
tectónica. Si bien no es un proceso que produce diferenciación magmática, es
importante en el desarrollo de fábricas particulares de las rocas.
11

12. CAPITULO IV
4. DIAGRAMA DE STRECKEISEN.
El diagrama "Streckeisen" o "QAPF" es actualmente el diagrama más "oficial" en la
denominación de las rocas ígneas. El diagrama permite en una manera bastante fácil
la denominación de rocas plutónicas y volcánicas. Solamente el contenido modal de 4
minerales en una muestra (y la textura) definen al final el nombre de la roca. Esta
nomenclatura se fundamenta en las reglas de la Unión Internacional de las Ciencias
Geológicas. Existen algunas excepciones que no se incluyen en este diagrama, como
la piedra pómez (ignimbrita) o las rocas con un contenido menor de 10 % en Q-A-P-F
(es decir, la suma del contenido en cuarzo + feldespato alcalino + plagioclasa +
feldespatoides no alcanza 10%).
4.1.
LOS CUATRO PARÁMETROS DEL DIAGRAMA DE STRECKEISEN
a) Q = Cuarzo y otros minerales de SiO2.
b) A = Feldespato alcalino (feldespato potásico incluido pertita y albita con menos de
5% del componente anortita, sanidina).
c) P = Plagioclasa (An 5 a 100), scapolita.
d) F = Feldespatoides : leucita, calsilita, nefelina, sodalita, noseana, hauyna,
cancrinita, analcima y los productos de transformación de estos minerales.
4.2.
UTILIZACIÓN DEL DIAGRAMA DE STRECKEISEN
Para la presentación de una roca magmática se debe conocer su contenido mineral
modal. Éste puede calcularse de dos maneras:
a) Se identifican todos los minerales microscópicamente visibles y se estima la
participación de cada tipo de mineral.
b) Se observa una sección transparente de la roca a través de un microscopio
polarizador, se identifican todos los minerales y se procede al recuento (puede
utilizarse un ‘point counter’) de los que aparecen en un área representativa (basta
con 10 x 10 mm2)
12

13. CONCLUSIÓN
Como bien sabemos las rocas ígneas conforman la mayor parte de la corteza terrestre,
ya que se originan a partir del magma volcánica dando origen a cristales que las cuales
enfriándose lentamente da como resultad a cristales visibles, y de enfriamiento rápido da
como resultado a cristales pocos visibles o diminutos. Para conocer la estructura de la
tierra es necesario saber por qué clases de minerales o rocas la conforman.
13

14. REFERENCIAS
https://www.google.com.pe/webhp?source=search_app&gws_rd=cr#q=rocas+ignea
s+pdf
http://www.ehu.es/sem/macla_pdf/macla6/Macla6_155.pdf
http://www.insugeo.org.ar/libros/misc_15/miscelanea_15.pdf
https://www.google.com.pe/search?q=diagrama+de+streckeisen&oq=diagrama+de+
streckeisen&aqs=chrome..69i57j0l5.13669j0&sourceid=chrome&espv=210&es_sm=9
3&ie=UTF-8#es_sm=93&q=diagrama+de+streckeiseN.+PDF
14

15. ANEXOS
Afaníticas.
Fanirítica.
Pordíficas.
Vítrea
15

16. 16

17. Diagrama de streckeisen.
17
